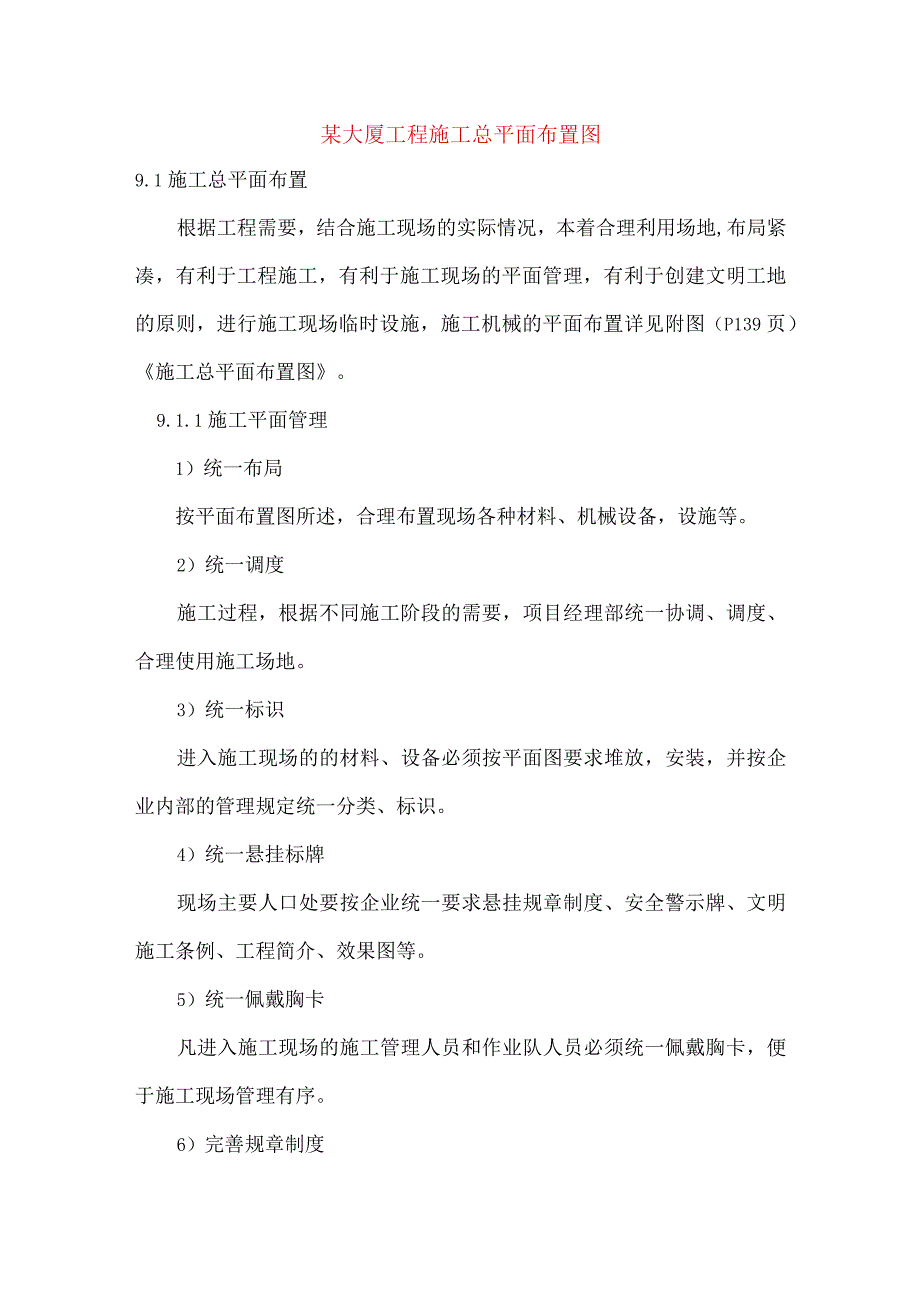

1、某大厦工程施工总平面布置图9.1施工总平面布置根据工程需要，结合施工现场的实际情况，本着合理利用场地,布局紧凑，有利于工程施工，有利于施工现场的平面管理，有利于创建文明工地的原则，进行施工现场临时设施，施工机械的平面布置详见附图（P139页）施工总平面布置图。9.1.1施工平面管理1）统一布局按平面布置图所述，合理布置现场各种材料、机械设备，设施等。2）统一调度施工过程，根据不同施工阶段的需要，项目经理部统一协调、调度、合理使用施工场地。3）统一标识进入施工现场的的材料、设备必须按平面图要求堆放，安装，并按企业内部的管理规定统一分类、标识。4）统一悬挂标牌现场主要人口处要按企业统一要求悬挂规章

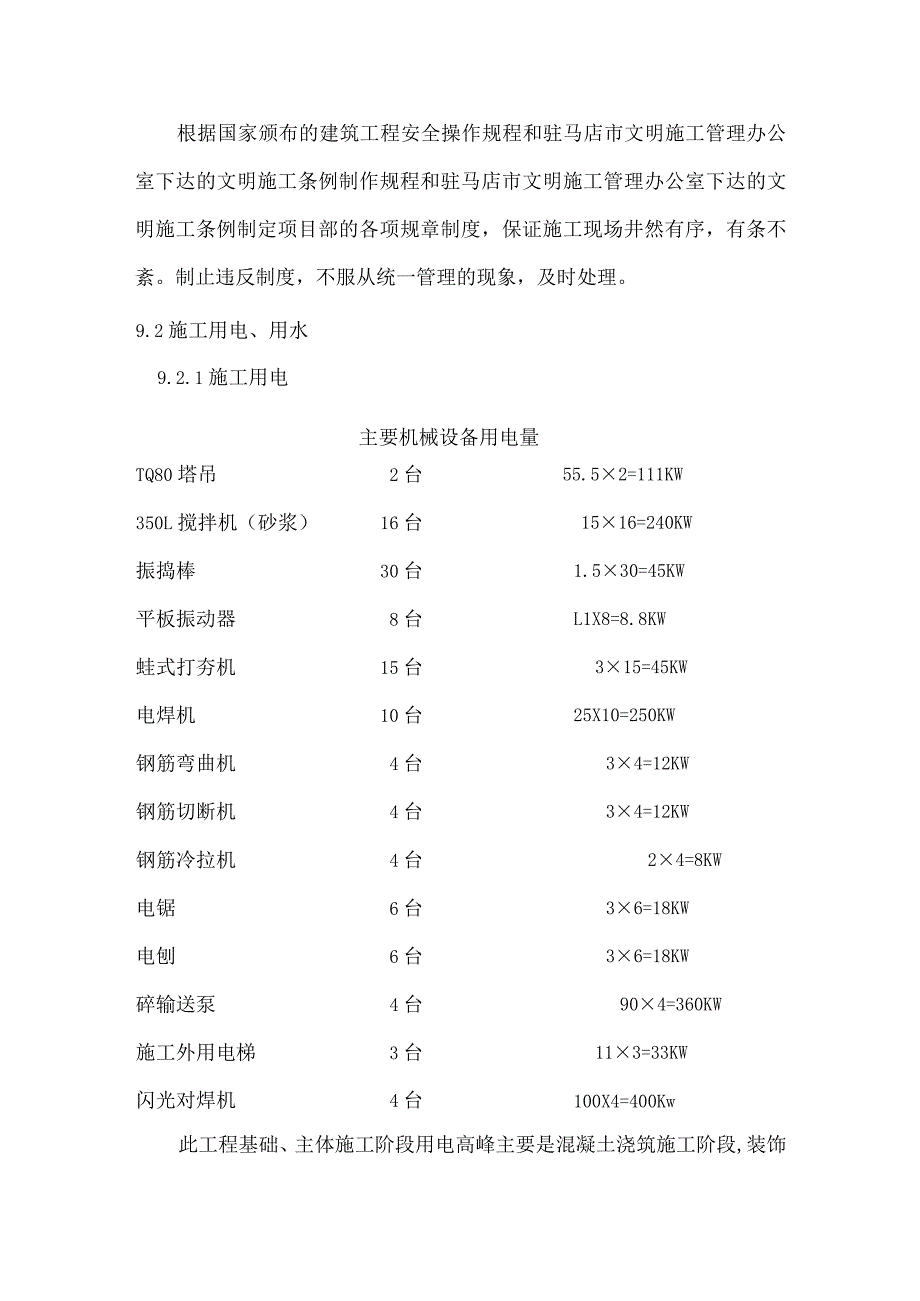

2、制度、安全警示牌、文明施工条例、工程简介、效果图等。5）统一佩戴胸卡凡进入施工现场的施工管理人员和作业队人员必须统一佩戴胸卡，便于施工现场管理有序。6）完善规章制度根据国家颁布的建筑工程安全操作规程和驻马店市文明施工管理办公室下达的文明施工条例制作规程和驻马店市文明施工管理办公室下达的文明施工条例制定项目部的各项规章制度，保证施工现场井然有序，有条不紊。制止违反制度，不服从统一管理的现象，及时处理。9.2施工用电、用水9.2.1施工用电主要机械设备用电量TQ80塔吊2台55.52=111KW350L搅拌机（砂浆）16台1516=240KW振捣棒30台1.530=45KW平板振动器8台L1X8=

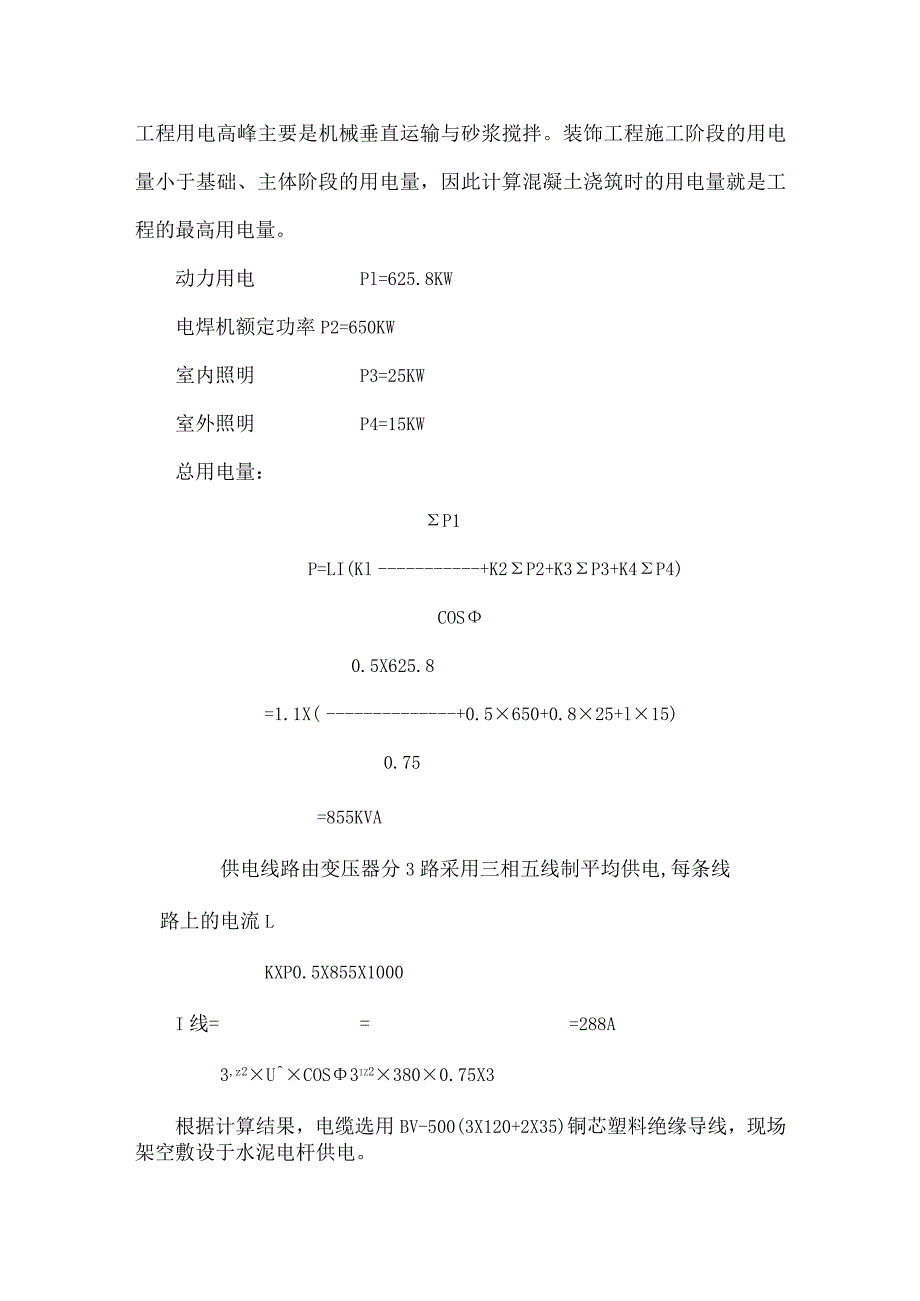

3、8.8KW蛙式打夯机15台315=45KW电焊机10台25X10=250KW钢筋弯曲机4台34=12KW钢筋切断机4台34=12KW钢筋冷拉机4台24=8KW电锯6台36=18KW电刨6台36=18KW碎输送泵4台904=360KW施工外用电梯3台113=33KW闪光对焊机4台100X4=400Kw此工程基础、主体施工阶段用电高峰主要是混凝土浇筑施工阶段,装饰工程用电高峰主要是机械垂直运输与砂浆搅拌。装饰工程施工阶段的用电量小于基础、主体阶段的用电量，因此计算混凝土浇筑时的用电量就是工程的最高用电量。动力用电Pl=625.8KW电焊机额定功率P2=650KW室内照明P3=25KW室外照明P4=
4、15KW总用电量：P1P=LI(Kl+K2P2+K3P3+K4P4)COS0.5X625.8=1.1X(+0.5650+0.825+l15)0.75=855KVA供电线路由变压器分3路采用三相五线制平均供电,每条线路上的电流LKXP0.5X855X1000I线=288A3,z2UCOS3iz23800.75X3根据计算结果，电缆选用BV-500(3X120+2X35)铜芯塑料绝缘导线，现场架空敷设于水泥电杆供电。9.2.2施工用水施工用水量ql:施工用水主要为搅拌混凝土用水，本工程采用商品混凝土，故此部分用水量不考虑。施工机械用水量q2：按每天有10台用水机械施工计算(主要为装饰阶段的砂浆搅拌
5、用水)。q2=K1Q2N2K3(8X3600)=1.1103002(83600)=0.23L/S施工现场生活用水q3：q3=P1N3K(t83600)=300X450X1.4/(243600)=2.2L/S工地生活区用水量q4：因为施工人员均住现场，故只计算生活区用水量(高峰人员数量为900人)。q4=P2N4K5/(24X3600)=9005002(24X3600)=10.4L/S消防用水量q5：q5=10L/S供水量Q计算：ql+q2+q3+q4=12.83LSq5=10L/S则取总用水量Q=ql+q2+q3+q4=12.83L/S供水管径D计算：D=4Q(1000)=J4X12.83/(1.51000)=0.Im因此供水管选用150镀锌钢管。在现场设计循环供水系统。同时要根据消防法规的有关规定，现场设消防栓等。
