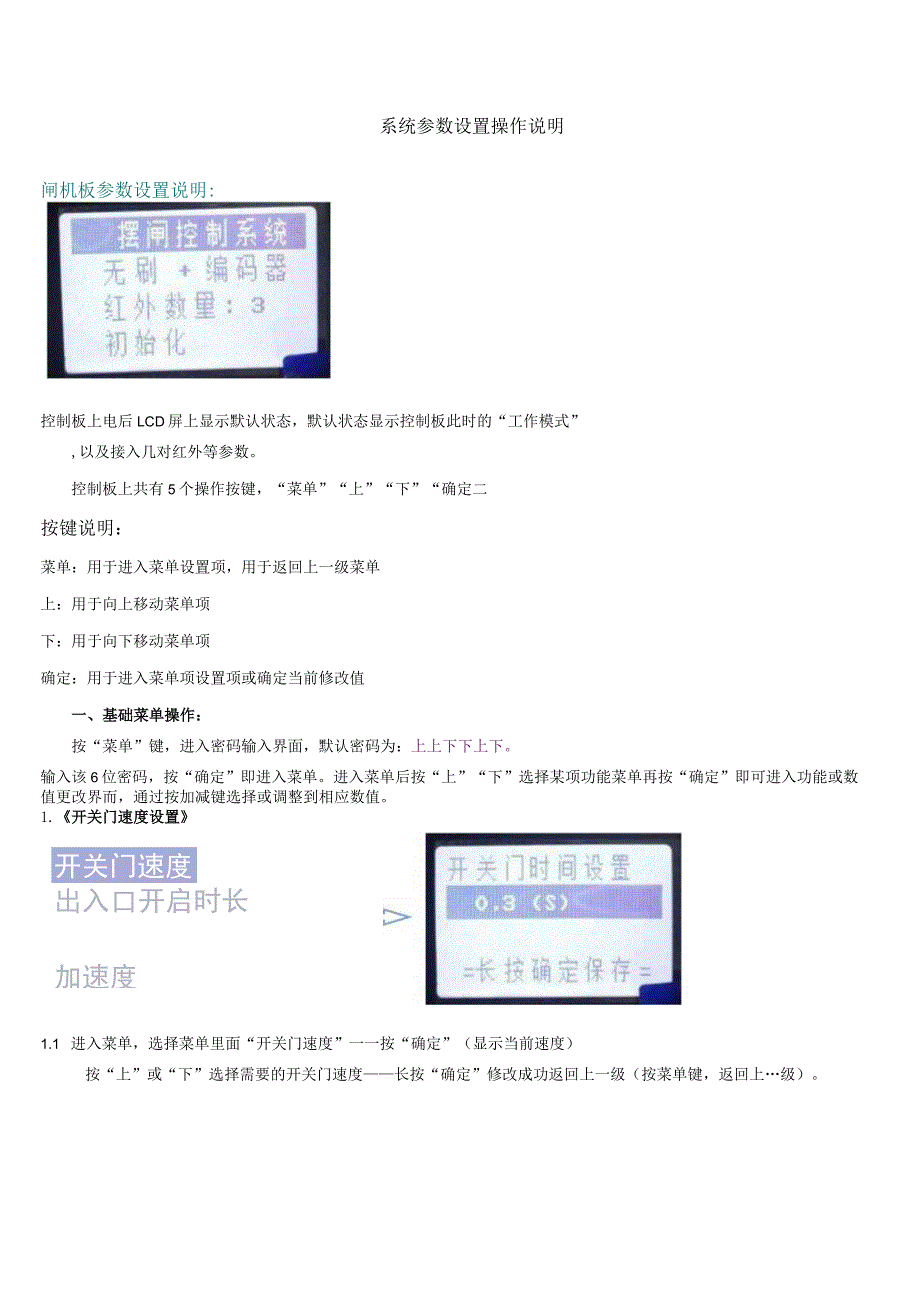

1、系统参数设置操作说明闸机板参数设置说明:控制板上电后LCD屏上显示默认状态，默认状态显示控制板此时的“工作模式”,以及接入几对红外等参数。控制板上共有5个操作按键，“菜单”“上”“下”“确定二按键说明：菜单：用于进入菜单设置项，用于返回上一级菜单上：用于向上移动菜单项下：用于向下移动菜单项确定：用于进入菜单项设置项或确定当前修改值一、基础菜单操作：按“菜单”键，进入密码输入界面，默认密码为：上上下下上下。输入该6位密码，按“确定”即进入菜单。进入菜单后按“上”“下”选择某项功能菜单再按“确定”即可进入功能或数值更改界而，通过按加减键选择或调整到相应数值。1.开关门速度设置开关门速度出入口开启时

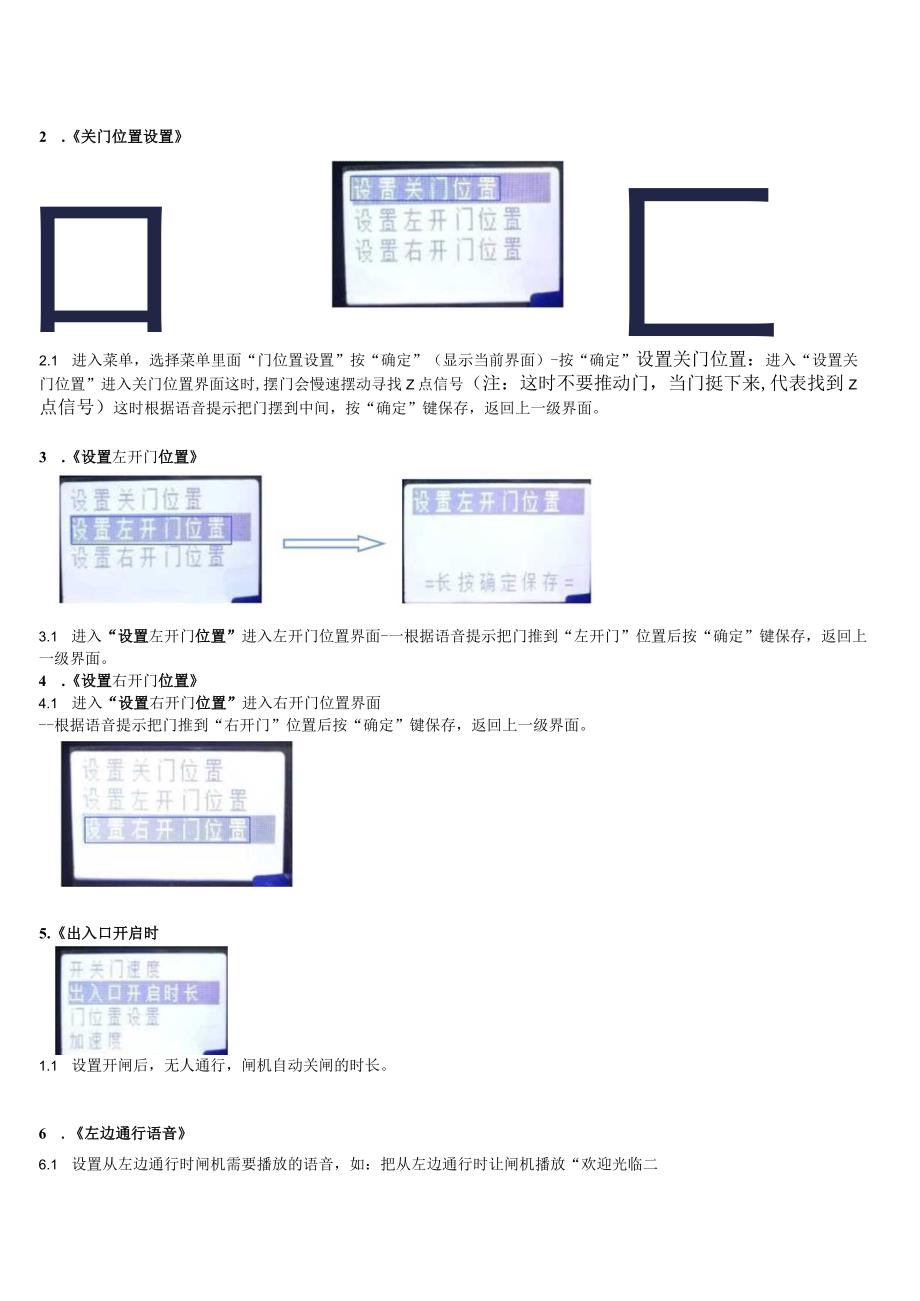

2、长加速度1.1 进入菜单，选择菜单里面“开关门速度”一一按“确定”（显示当前速度）按“上”或“下”选择需要的开关门速度长按“确定”修改成功返回上一级（按菜单键，返回上级）。2 .关门位置设置口匚2.1 进入菜单，选择菜单里面“门位置设置”按“确定”（显示当前界面）-按“确定”设置关门位置：进入“设置关门位置”进入关门位置界面这时,摆门会慢速摆动寻找Z点信号（注：这时不要推动门，当门挺下来,代表找到Z点信号）这时根据语音提示把门摆到中间，按“确定”键保存，返回上一级界面。3 .设置左开门位置3.1 进入“设置左开门位置”进入左开门位置界面-一根据语音提示把门推到“左开门”位置后按“确定”键保存，

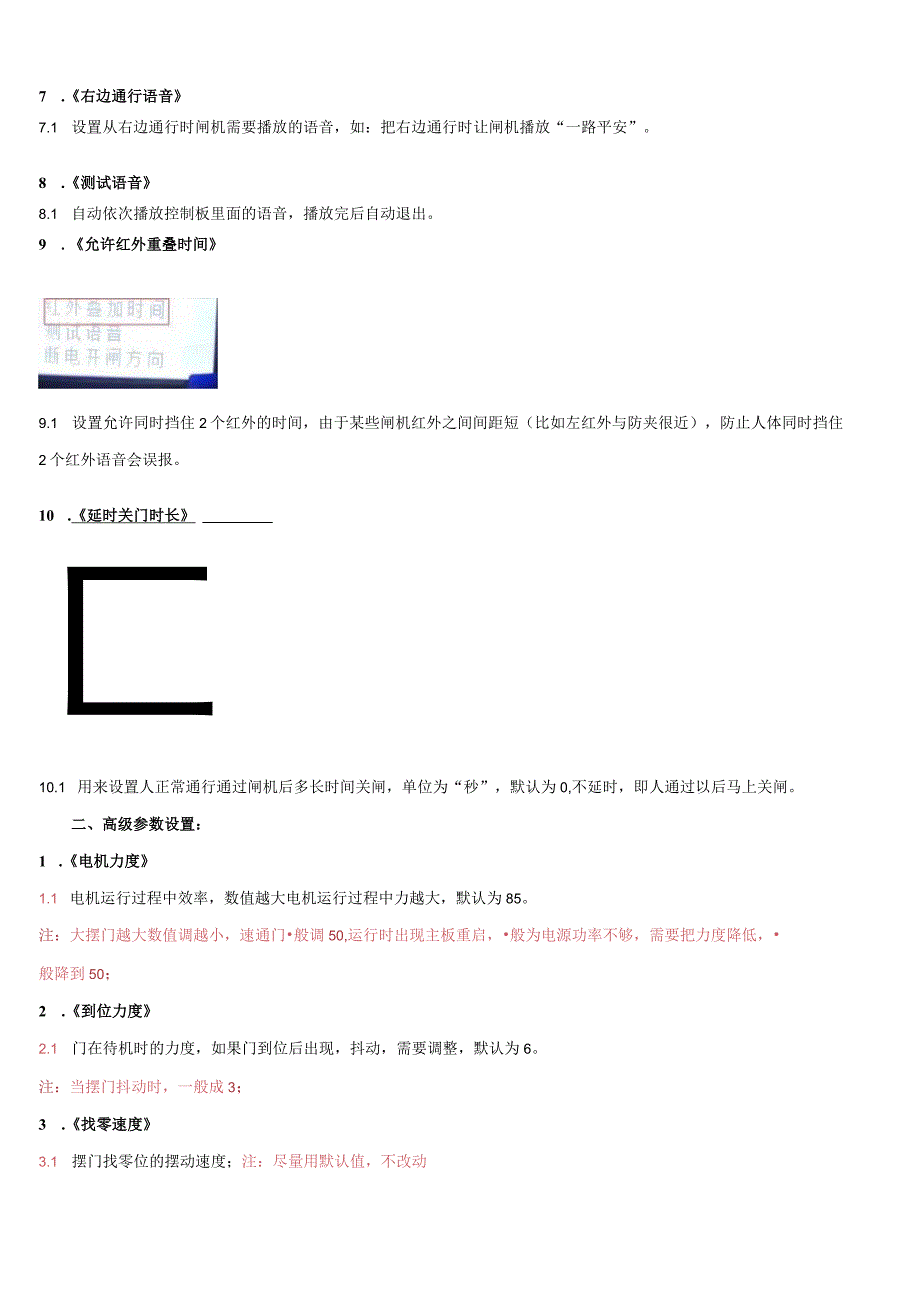

3、返回上一级界面。4 .设置右开门位置4.1 进入“设置右开门位置”进入右开门位置界面-根据语音提示把门推到“右开门”位置后按“确定”键保存，返回上一级界面。5.出入口开启时长1.1 设置开闸后，无人通行，闸机自动关闸的时长。6 .左边通行语音6.1 设置从左边通行时闸机需要播放的语音，如：把从左边通行时让闸机播放“欢迎光临二7 .右边通行语音7.1 设置从右边通行时闸机需要播放的语音，如：把右边通行时让闸机播放“一路平安”。8 .测试语音8.1 自动依次播放控制板里面的语音，播放完后自动退出。9 .允许红外重叠时间9.1 设置允许同时挡住2个红外的时间，由于某些闸机红外之间间距短（比如左红外与
4、防夹很近），防止人体同时挡住2个红外语音会误报。10 .延时关门时长匚10.1 用来设置人正常通行通过闸机后多长时间关闸，单位为“秒”，默认为0,不延时，即人通过以后马上关闸。二、高级参数设置：1 .电机力度1.1 电机运行过程中效率，数值越大电机运行过程中力越大，默认为85。注：大摆门越大数值调越小，速通门般调50,运行时出现主板重启，般为电源功率不够，需要把力度降低，般降到50；2 .到位力度2.1 门在待机时的力度，如果门到位后出现，抖动，需要调整，默认为6。注：当摆门抖动时，一般成3；3 .找零速度3.1 摆门找零位的摆动速度；注：尽量用默认值，不改动4 .非法闯入动作4.1 非法强行
5、通行，开门和不开门；注：尽量选择出厂默认值5 .红外数量5.1 按照箱体红外布局选择数值；注：尽量选择出厂默认值6 .主电机KP6.1 调整电机转速度；注：尽量选择出厂默认值，当左右摆门速度不一致时，可以做适当的调整。7 .从电机KP7.1 调整电机转速度；注：尽量选择出厂默认值，当左右摆门速度不一致时，可以做适当的调整。主板接线H一.1LJD册嬲：.：uMFuISSe VS LmEHI2W-ef21V红绿需 酬勰网网取s.映接线太干 %-5IH6 IH7 IMB IN9 IMO EGNO IMi IN12lM3CGk)INi4 4e5-4 TX RXliE6S犀周M烟骐号飘黑号蜀 麴耀向老向
6、以匚 令心a,2 .5 :raV,rjirgir- 18l 1B1B 接口说明：电源： 控制器供电接口（24V建议使用24V/5A以上开关电源）电池：接电池接口左红外：为其中一个方向的入口红外传感器第一路输入接口品 - tajfJ3 06-Za -71|心 O防夹：为中间防夹红外传感器，两个红外并在一起。右红外：为另一个方向的入口红外传感器输入接口扩展口：扩展口是为高端客户群提供二次开发红外逻辑应用而预留开闸信号：左开公共右开通信：具有RS232RS485主电机：接电机动力线U-接电机粗黄线V一一接电机粗白W一一接电机粗蓝主霍尔：EW一一接电机细黄EV一一接电机细白EW一一接电机细蓝供电：霍尔与编码器供电并在一起供用，电机细红线为霍尔正极，电机细黑线为霍尔负极。主编码器：霍尔与编码器供电并在一起供用A一一接编码器绿色B一一接编码器白色Z一接编码器黄色刹车：不分正负极。输出口1.点阵灯接法：如图12V接灯正极GND接灯负极，状态接侧灯，左/右分别接两个方向从板接线图5UEGNDE:EUEUABNc三l
