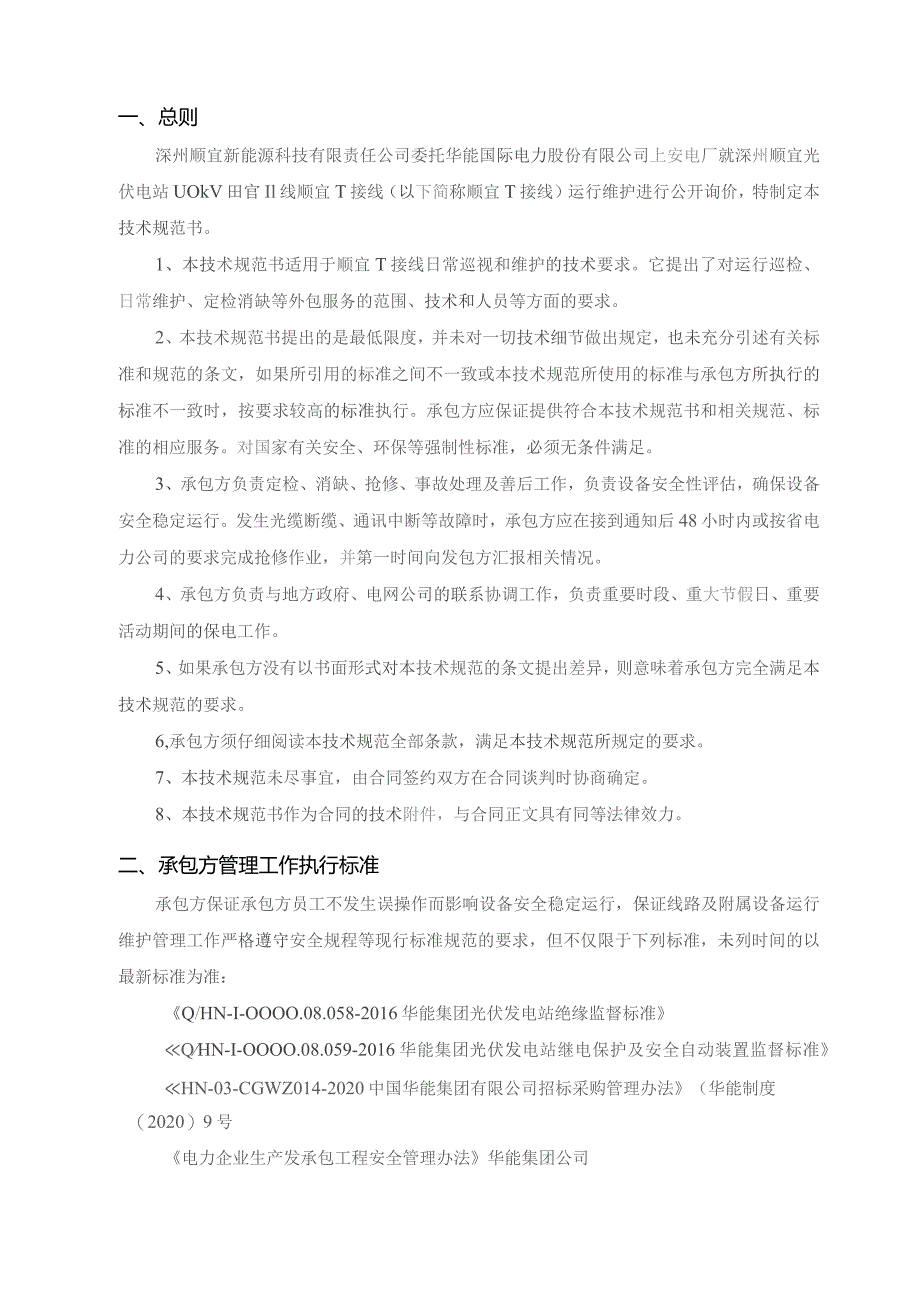

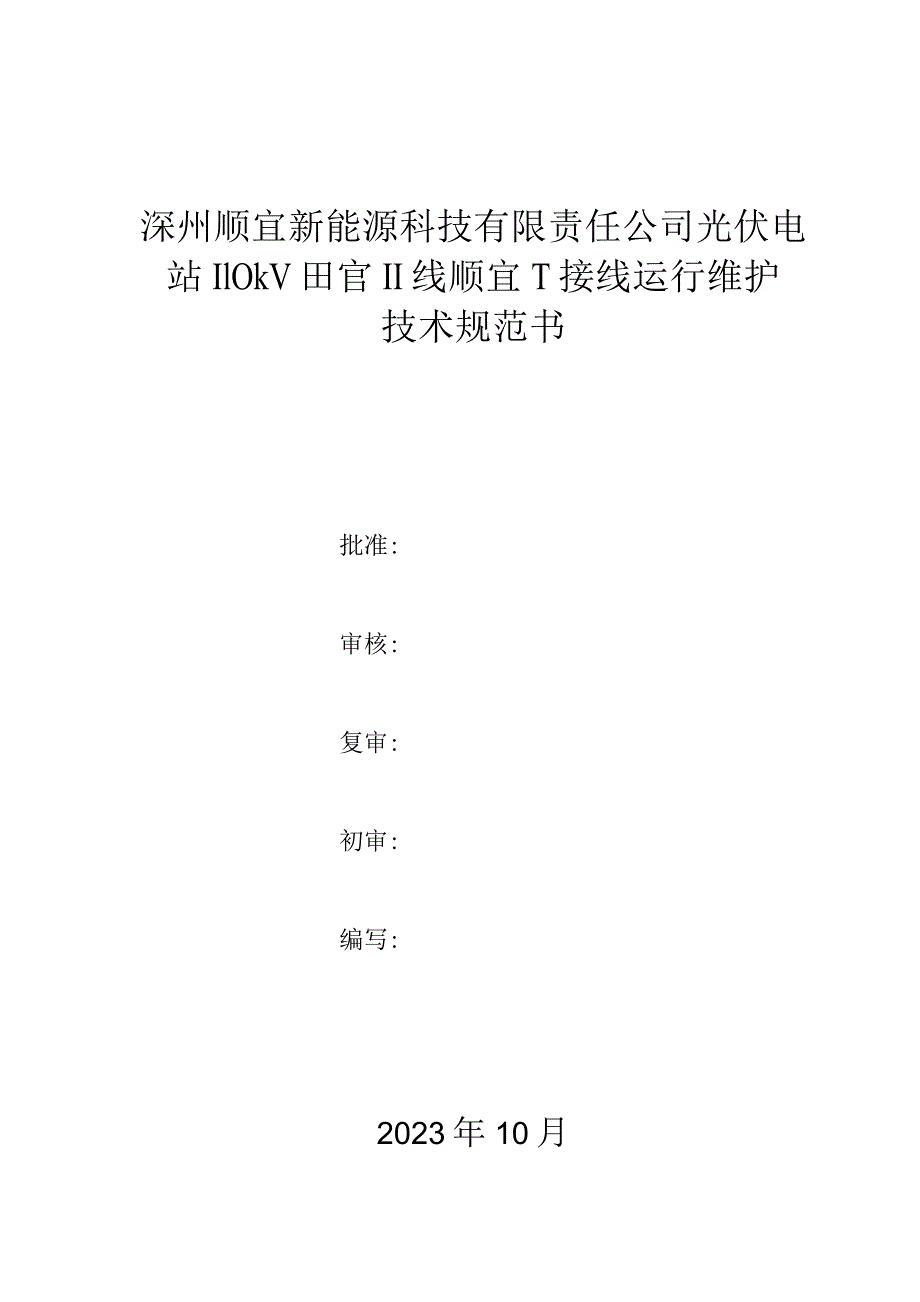

1、深州顺宜新能源科技有限责任公司光伏电站IlOkV田官II线顺宜T接线运行维护技术规范书批准:审核:复审:初审:编写:2023年10月一、总则深州顺宜新能源科技有限责任公司委托华能国际电力股份有限公司上安电厂就深州顺宜光伏电站UOkV田官Il线顺宜T接线（以下简称顺宜T接线）运行维护进行公开询价，特制定本技术规范书。1、本技术规范书适用于顺宜T接线日常巡视和维护的技术要求。它提出了对运行巡检、日常维护、定检消缺等外包服务的范围、技术和人员等方面的要求。2、本技术规范书提出的是最低限度，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，如果所引用的标准之间不一致或本技术规范所使用的标准
2、与承包方所执行的标准不一致时，按要求较高的标准执行。承包方应保证提供符合本技术规范书和相关规范、标准的相应服务。对国家有关安全、环保等强制性标准，必须无条件满足。3、承包方负责定检、消缺、抢修、事故处理及善后工作，负责设备安全性评估，确保设备安全稳定运行。发生光缆断缆、通讯中断等故障时，承包方应在接到通知后48小时内或按省电力公司的要求完成抢修作业，并第一时间向发包方汇报相关情况。4、承包方负责与地方政府、电网公司的联系协调工作，负责重要时段、重大节假日、重要活动期间的保电工作。5、如果承包方没有以书面形式对本技术规范的条文提出差异，则意味着承包方完全满足本技术规范的要求。6,承包方须仔细阅读
3、本技术规范全部条款，满足本技术规范所规定的要求。7、本技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。8、本技术规范书作为合同的技术附件，与合同正文具有同等法律效力。二、承包方管理工作执行标准承包方保证承包方员工不发生误操作而影响设备安全稳定运行，保证线路及附属设备运行维护管理工作严格遵守安全规程等现行标准规范的要求，但不仅限于下列标准，未列时间的以最新标准为准：Q/HN-I-OOOO.08.058-2016华能集团光伏发电站绝缘监督标准QHN-I-OOOO.08.059-2016华能集团光伏发电站继电保护及安全自动装置监督标准HN-03-CGWZ014-2020中国华能集团有限公司招标

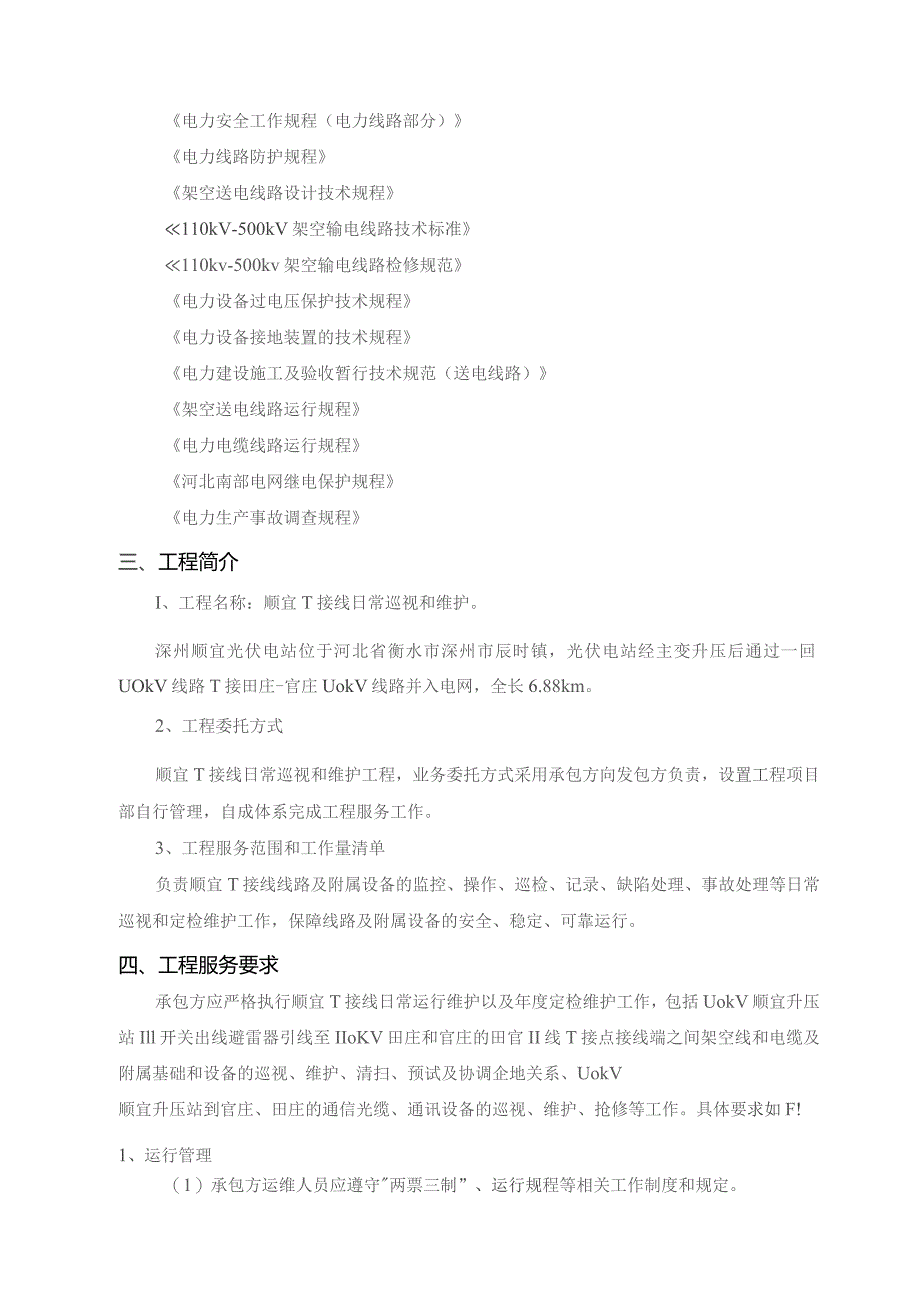

4、采购管理办法（华能制度（2020）9号电力企业生产发承包工程安全管理办法华能集团公司电力安全工作规程（电力线路部分）电力线路防护规程架空送电线路设计技术规程110kV-500kV架空输电线路技术标准110kv-500kv架空输电线路检修规范电力设备过电压保护技术规程电力设备接地装置的技术规程电力建设施工及验收暂行技术规范（送电线路）架空送电线路运行规程电力电缆线路运行规程河北南部电网继电保护规程电力生产事故调查规程三、工程简介I、工程名称：顺宜T接线日常巡视和维护。深州顺宜光伏电站位于河北省衡水市深州市辰时镇，光伏电站经主变升压后通过一回UOkV线路T接田庄-官庄UokV线路并入电网，全长6.
5、88km。2、工程委托方式顺宜T接线日常巡视和维护工程，业务委托方式采用承包方向发包方负责，设置工程项目部自行管理，自成体系完成工程服务工作。3、工程服务范围和工作量清单负责顺宜T接线线路及附属设备的监控、操作、巡检、记录、缺陷处理、事故处理等日常巡视和定检维护工作，保障线路及附属设备的安全、稳定、可靠运行。四、工程服务要求承包方应严格执行顺宜T接线日常运行维护以及年度定检维护工作，包括UokV顺宜升压站Ill开关出线避雷器引线至IIoKV田庄和官庄的田官II线T接点接线端之间架空线和电缆及附属基础和设备的巡视、维护、清扫、预试及协调企地关系、UokV顺宜升压站到官庄、田庄的通信光缆、通讯设备
6、的巡视、维护、抢修等工作。具体要求如F!1、运行管理（1）承包方运维人员应遵守两票三制”、运行规程等相关工作制度和规定。（2）根据发包方对线路系统运行状态的监视、调节和巡视检查要求，开展相关的运行监视、日常巡视及状态数据分析工作，并填写相关的记录。（3）承包方应健全项目技术档案管理工作：包括设备台账、技术图纸、设备说明书、试验资料、大小修资料、技改资料、重大缺陷和事故情况等记录。承包方应做好隐患排查工作，日常技术管理遵循技术监督标准，对设备状况及时做出评估，分析存在的问题并提出改进建议，定期上报技术监督报告。并加强设备缺陷管理，做好设备缺陷分类管理工作。（4）按华能技术监督等相关要求做好相关工
7、作（设备台账、技术台账、运行日志填写、工作票办理、缺陷记录填写、巡检记录、运行分析报告等），并对其正确性负责，负责迎接华能相关单位对其进行检查。（5）每月向发包方提交一份当月工作总结报告、当月设备缺陷分析报告、次月工作计划报告，报告要客观、准确反映维保情况，要涵盖安全、质量、文明生产等内容并对工程进展情况进行评价。（6）外包运维人员应该按周期开展关于安全运行的事故预想，熟悉发包方己有的应急预案，根据实际情况编写新的应急预案，并定期开展应急演练。（7）承包方负责协调企地关系等相关工作，负责组织工程范围内设备抢修工作,日常巡视和维护标准应满足但不限于国家关于架空线路、电缆的各项检修标准、中国华能集
8、团有限公司光伏技术监督标准和检修导则要求，赞皇院头光伏电站运行规程、检修维护规程要求。2、日常设备巡视和维护2.1线路沿线日常巡视、维护项目（包括但不限于）（1）防护区内有无新建的建筑物及其对线路的安全距离，有无可燃、易燃、易爆物品和腐蚀性污染出现。（2）防护区内有无新栽种的树木。（3）防护区内有无土石方挖掘，建筑工程和爆破工程。（4）防护区内有无架设或敷设的架空电力线路，架空通信线路、架空管道。（5）线路附近修建的道路、铁路、水库、鱼塘、码头、卸货场、射击场等是否威胁线路安全运行。（6）线路附近有无高大的施工机械及可移动式设备。（7）线路附近污源的变化情况，其是否威胁线路安全运行。（8）线路
9、的辅助设施有无损坏和失窃。（9）其它不正常现象，如江河泛滥、洪水暴发、森林树木起火等。2.2线路杆塔基础情况日常巡视、维护项目（包括但不限于）（1）杆塔是否倾斜及各部件的锈蚀、变形情况。（2）杆塔各部件的固定情况，如：是否缺失塔材、脚钉、螺栓或螺帽，螺栓是否松动，焊接处或火曲处是否开裂。（3）塔身与基础的连接是否良好。（4）基础周围土壤有无突起或沉陷现象，基础有无裂缝、损伤，基础是否下沉或上拔，护基是否沉塌或被水冲刷等。（5）金具有无锈蚀、变形、磨损、裂纹、开口销及弹簧销缺损或脱出。2.3线路接地装置情况日常巡视、维护项目（包括但不限于）（1）地线、接地引下线、接地网间的连接是否可靠。（2）接
10、地引下线是否严重锈蚀、丢失，埋入地下部分是否外露。（3）接地引下线与杆塔的连接是否接触良好。2.4线路避雷器装置日常巡视、维护项目（包括但不限于）（1）瓷套表面积污程度及是否出现放电现象，瓷套、法兰是否出现裂纹、破损现象。（2）避雷器内部是否存在异常声响。（3）与避雷器、计数器连接的导线及接地引下线有无烧伤痕迹或断股现象。（4）避雷器放电计数器指示数是否有变化，计数器内部是否有积水。（5）对带有泄漏电流在线监测装置的避雷器泄漏电流有无明显变化。（6）避雷器均压环是否发生歪斜。2.5线路绝缘子日常巡视、维护项目（包括但不限于）（1）绝缘子有无破损、裂纹、闪络现象。（2）绝缘子是否清洁，无严重脏污
11、。（3）绝缘子有无弹簧销、开口销。2.6线路导线及架空地线、光缆日常巡视、维护项目（包括但不限于）（1）导线及架空地线和光缆无严重锈蚀、损伤和闪格烧伤。（2）导线及架空地线和光缆接头是否变色，连接线夹螺栓紧固。（3）导线及架空地线和光缆有无断股现象。（4）导线过引线、引下线对铁塔构件间的净空距离是否具备安全距离的要求。（5）三相导线驰度应一致，有无过紧过松现象。（6）防震锤是否移位、偏斜，钢丝是否断股。2.7线路线路标志日常巡视、维护项目（包括但不限于）（1）是否缺少线路标识牌。（2）是否缺少相序牌。（3）悬挂位置、高度是否统一规范。2.8UokV线路电缆日常巡视、维护项目（包括但不限于）（1
12、）电缆头与导线接头处测温检查。（2）电缆头，避雷器外绝缘清扫。（3）电缆井，电缆头，终端头日常巡查，外观检查。2.9日常巡视和维护要求（包括但不限于）2.9.1正常日常巡视、维护：（1）承包方应每个月完成定期检查，并将定期检查报告提交给发包方。（2）承包方应每年完成一次全面检修、预试、清扫工作，并将检修报告以文字形式提交给发包方。（3）在定检中发现有影响线路安全的重大隐患，应及时通报发包方，并采取必要的保护措施以保证线路的正常运行。（4）遇到线路附近有施工等可能危及到线路安全的事件时，承包方应对线路的安全进行宣传并采取适当的保护措施保证线路安全，适当增加巡检次数。（5）发现有人为破坏现象时，应
13、及时通知发包方并采取必要的措施确保线路安全。（6）承包方对所维护光缆线路各进行一次整修，对损坏和不合格的零部件进行及时更换和处理，并做好记录。2.9.2特殊日常巡视、维护：（1）如遇极寒、大风等天气的时候应及时进行线路所有项目的检查。（2）雷雨季节或高温天气前应对避雷器加强检查并制定相应的检查表格：a）计数器装有电流表，应记录当前持续电流值，并与同等运行条件下其他避雷器的持续电流值进行比较，应无明显差异；b）记录计数器指示数；c）红外热像检测。用红外热像仪检测避雷器本体及电气连接部位，红外热像图显示应无异常温升、温差或相对温差；d）直流参考电压IUrnA及0.75UmA下泄漏电流。对于单相多节
14、串联结构，应逐节进行。IUmA偏低或0.75UmA下泄漏电流偏大时，应先排除电晕和外绝缘表面泄漏电流的影响。（3）电力电缆的巡视：a）电缆线路投运后，应对电缆线路进行全面检查，根据各种状态量，并据此进行状态评价，评价结果作为状态检修的依据，并将评价结果以文字形式告知发包方；b）线路通道路面及户外终端巡视周期为每半个月巡视一次；c）线路巡视应结合运行状态评价结果，适当的调整巡视周期。d）线路停运后对线路进行一次停电清扫工作，并清理架构上的鸟窝等杂物。3,定检维护承包方应做好项目所有设备包含但不限于IlokV顺宜升压站Ill开关出线避雷器引线至IlOKV田庄和官庄的田官H线T接点接线端之间架空线和
15、电缆及附属基础和设备的定检维护、消缺及应急故障处理，并填写定检维护记录。4、消缺工作设备发生故障时，承包方应及时组织处理。设备在质保期内的质量问题，承包方应及时联系厂家进行设备消缺维护，非质保期内的质量问题及缺陷应由承包方负责维护消缺。（1）承包方负责项目所有设备的消缺工作，包括UOkV顺宜升压站111开关出线避雷器引线至IIOKV田庄和官庄的田官II线T接点接线端之间架空线和电缆及附属基础和设备的定检维护、消缺及应急故障处理。（2）承包方负责组织、策划、实施工程范围内的设备日常消缺维护及紧急抢修工作。工程服务期间内，设备出现所有异常情况，由承包方负责处理，满足发包方要求。日常消缺满足现场安全、质量、进度要求。（3）承包方要保证消缺维护的及时性，对于出现的缺陷，承包方必须第一时间到达现场，了解缺陷发生的原因，并立即组织消缺，严禁无故拖延消缺致使造成缺陷扩大。消缺完成后记录缺陷维护台账，定期向发包方汇报。设备出现重大缺陷时，应及时报告发包方，并服从发包方消缺人员及工具安排，满足现场消缺工作需要。消缺完成后及时编制分析报告，以便对今后的检修及检修期消缺工作提供有益的借鉴。(4)承包方必须保证消
