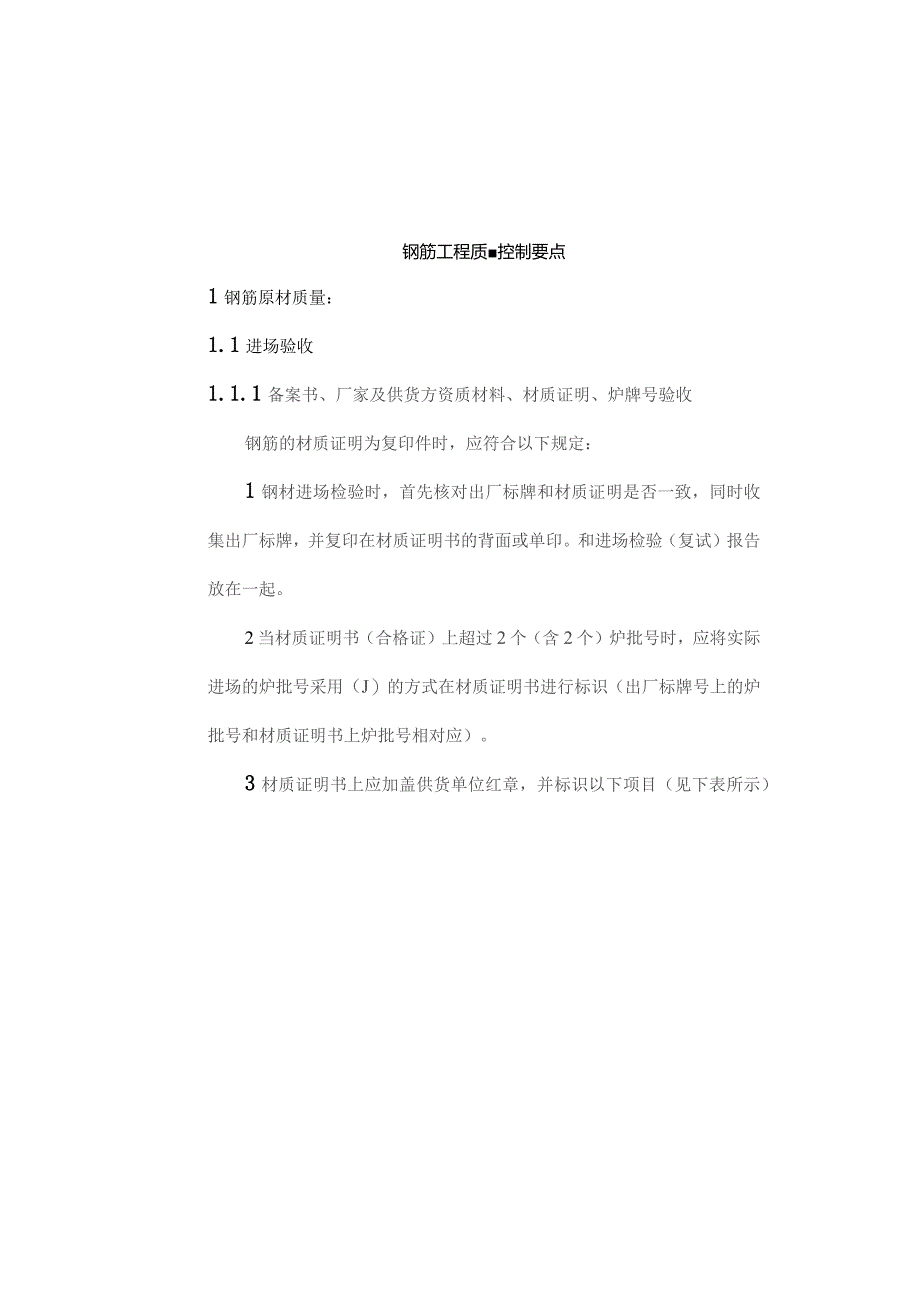

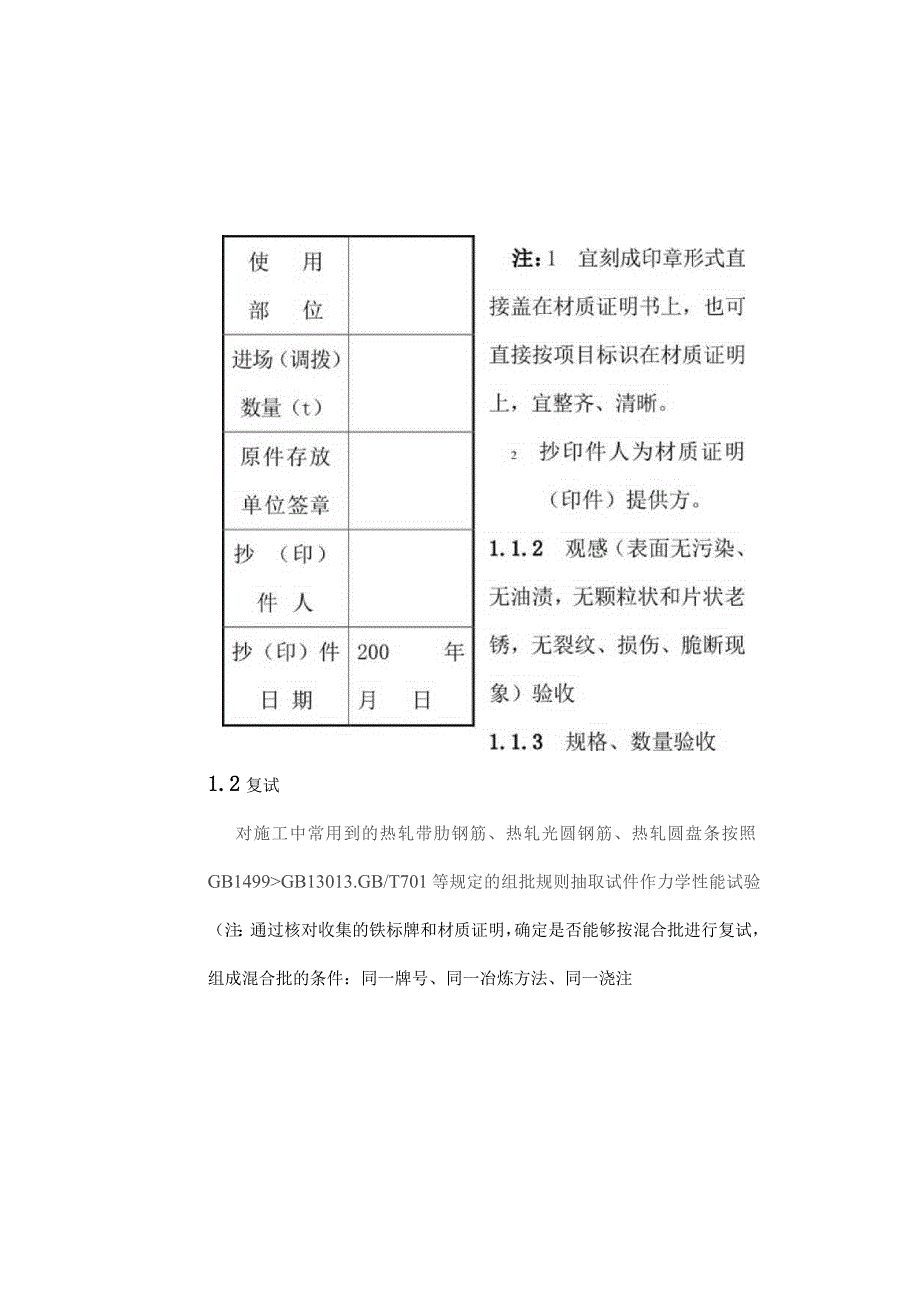

1、钢筋工程质控制要点1钢筋原材质量：1.1进场验收1.1.1备案书、厂家及供货方资质材料、材质证明、炉牌号验收钢筋的材质证明为复印件时，应符合以下规定：1钢材进场检验时，首先核对出厂标牌和材质证明是否一致，同时收集出厂标牌，并复印在材质证明书的背面或单印。和进场检验（复试）报告放在一起。2当材质证明书（合格证）上超过2个（含2个）炉批号时，应将实际进场的炉批号采用（J）的方式在材质证明书进行标识（出厂标牌号上的炉批号和材质证明书上炉批号相对应）。3材质证明书上应加盖供货单位红章，并标识以下项目（见下表所示）1.2复试对施工中常用到的热轧带肋钢筋、热轧光圆钢筋、热轧圆盘条按照GB1499GB130

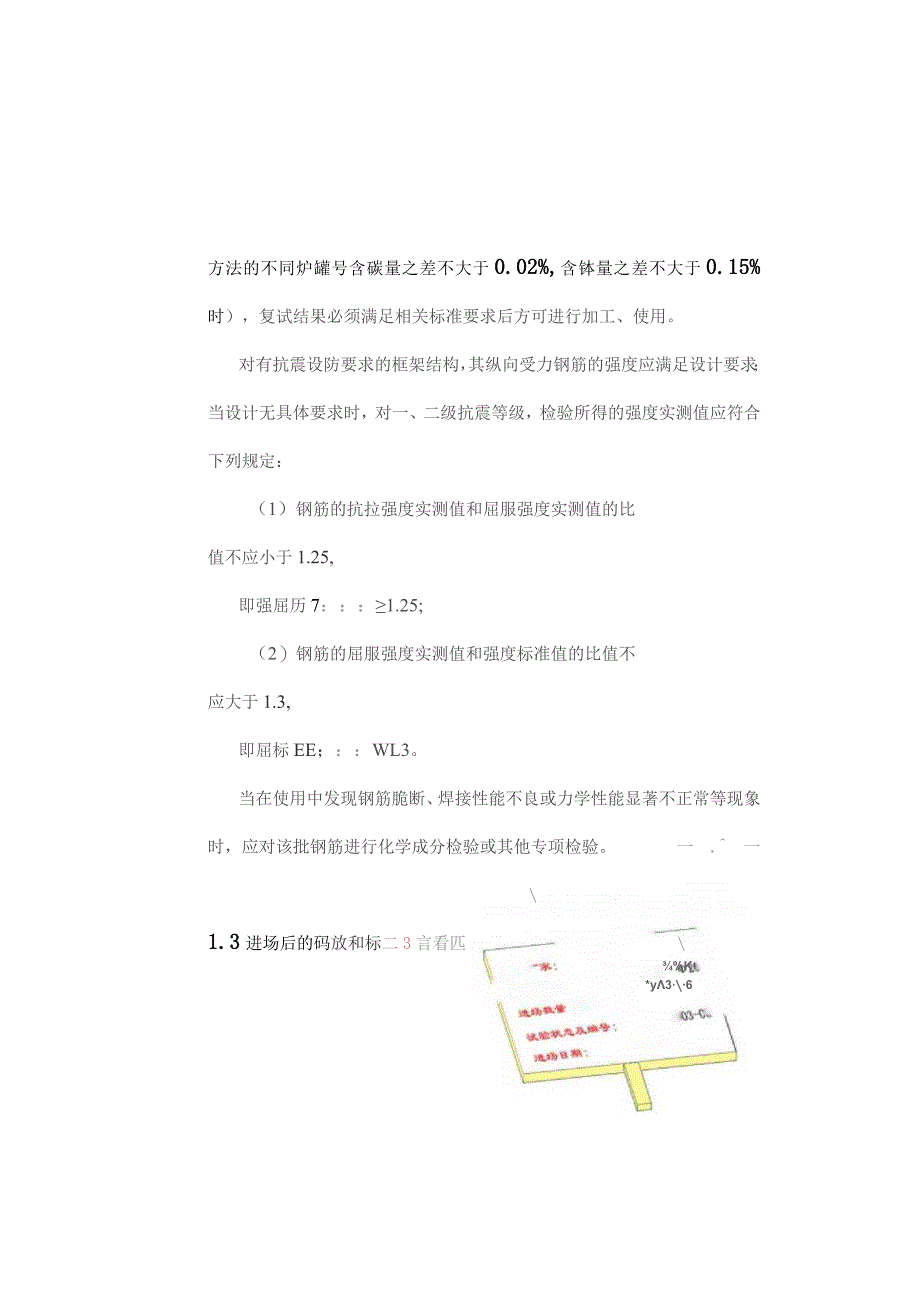

2、13.GB/T701等规定的组批规则抽取试件作力学性能试验（注：通过核对收集的铁标牌和材质证明，确定是否能够按混合批进行复试，组成混合批的条件：同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号含碳量之差不大于0.02%,含钵量之差不大于0.15%时），复试结果必须满足相关标准要求后方可进行加工、使用。对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：（1）钢筋的抗拉强度实测值和屈服强度实测值的比值不应小于1.25,即强屈历7：1.25;（2）钢筋的屈服强度实测值和强度标准值的比值不应大于1.3,即屈标EE
3、；：WL3。当在使用中发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。一.一1.3进场后的码放和标二3言看匹%K*y36识根据现场平面布置图，确定出位置合理、尺寸满足要求的场地作为钢筋堆放区，为防止钢筋受潮锈蚀、污染,堆放区应有排水措施，并进行场地硬化处理，在钢筋堆放时下设垫木；应分批按规格分类码放整齐，设置标识牌，标识牌应对钢筋的生产厂家、规格型号（如热轧、带肋、II级、20）、炉罐号、进场数量、试验状态（合格）及试验编号、进场日期等进行详细标识。标识牌及标识项目（图中隶书字体内容）应统一提前制作，固定格式，填写内容（图中宋体字体内容）应根
4、据每批钢筋的实际情况及时填写（应为可擦写）。2钢筋成品、半成品加工质量2.1钢筋的调直钢筋调直宜采用机械方法，也可采用冷拉方法。钢筋调直场地应根据钢筋长度及冷拉率设置好伸长标识。当采用冷拉方法调直钢筋时，HPB级（一级）钢筋的冷拉率不宜大于4%,HRB335级（二级、HRB400级和RRB400级（三级）钢筋的冷拉率不宜大于l%o2.2纵向受力钢筋的加工当纵向受力钢筋接头采用焊接（电渣焊、闪光对焊等）或机械连接（套筒挤压、徽粗或滚轧直螺纹等连接）时，应加强钢筋端头平整度的处理，防止由于端面的不平、毛刺影响受力筋的接头质量，必要时宜采用无齿锯将钢筋端面切割平整或使砂轮打磨平滑。2.3锥筋加工当设
5、计无要求时，对于有抗震要求的框架柱、梁、剪力墙暗柱等的箍筋应满足以下要求：（1）箍筋弯钩的弯弧内直径HPB235级钢筋不应小于钢筋直径的2.5倍，HRB335级、HRB400级钢筋不应小于钢筋直径的4倍，且无论何种情况都不应小于受力钢筋直径。（2）箍筋弯钩的弯折角度应为135,成型及绑扎后两弯勾应保持平行；（3）箍筋弯钩的平直部分长度不应小于箍筋直径的10倍，且不小于75mm（查抗震图集）；下图1、2、3均为框架梁、柱（暗柱）的几种常用箍筋示意图，图3拉勾筋也可用于剪力墙中。图中d为箍筋直径，D为弯弧直径。2.4梯子筋及各种定位卡具的加工2.4.1梯子筋的加工见下图4、52.4.2定位卡具在框
6、架结构中为确保框架柱子纵向受力筋的位置，可采用右图6示定位框:为确保框架柱和剪力墙截面尺寸，可采用下图7定位措施：2.5钢筋加工的允许偏差应满足下表1要求表1-rj1E-J-/-A-rIErr-U-.人I1C+-IZE%6A.K1E-k/HnIFLCCAAA*ritL*JL、ZrATA*rcl3：j“JTTZIfcI/rMC.1T7；上珏Ltt1、q4-/工.W-/士XmW-工人X/TT人J/.L一、/43钢筋现场安装、绑扎、接头质量3.1墙体、暗柱、框架柱、过梁钢筋的安装控制要点3.1.1绑扎前要求（1）钢筋根部混凝土浮浆（软弱层）己剔除、表面无松动石子，并已清扫吹洗干净；（2）钢筋表面污染
7、的水泥浆、锈迹已清理干净；（3）墙线已经弹好，并验线；（4）位移钢筋采用1：6煨弯已调直在设计位置；（5）各种模具含水平、竖向梯再第mm；马凳、定距框、顶模棍及双F卡（还可用于拉钩/安装时控制墙体双排筋间距的工具，如图：）均已加工完毕3.1.2机械连接及焊接接头（1）在结构施工中常遇到焊接接头形式有：闪光对焊、电渣压力焊、气压焊等；三种焊接方式的对比见表2（2）机械连接接头常用的有套筒挤压接头、锻粗直螺纹接头、滚轧直螺纹接头等；接头的分级及选用钢筋的机械连接接头分为I、n、III三个等级，I级接头具有强度最高、高延性及反复拉压性能；混凝土结构中要充分发挥钢筋强度或对接头延性要求较高的部位，应采
8、用I级或II级接头；混凝土接头中钢筋应力较高但对接头延性要求不高的部位，可采用IlI级接头。连接件保护层厚度应符合29页表9.2.1中钢筋最小保护层厚度的要求，且不得小于15mm连接件净距不宜小于25mmo接头的型式检验施工单位应向机械连接加工单位索取有效的型式检验报告，对每种型式、级别、规格、材料、工艺的钢筋机械连接接头，型式检验报告内容应包括3个单向拉伸试件、3个高应力反复拉压试件、3个大变形反复拉压试件及3个钢筋原材抗拉强度试件的试验值，检验结果应满足接头设计级别的要求。表2T适用范围优点质量要求i钢曹蠢型IHFHBB335蹄?OOM0部智XXI料1用9量p三三i三三三般曲咸崎5HRB3
9、35碱。簪国feii三三t蜜|$隔5HRB335Moi作IIliIll三BIM嫉看集髭1三现场检验和施工验收加工好的钢筋接头进入现场时应对其进行外观质量检查和工艺检验，合格后方可用于施工。工艺检验是指在使用前对每批、每种规格的钢筋接头抽取3个试件进行单向拉伸试验，同时在这3根钢筋上截取3根试件进行母材抗拉强度试验，当设计有特殊要求时，还应按设计要求进行其它项目的检验。试验结果满足设计接头等级时，判定为合格。施工验收：按验收批进行现场检验，同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验和验收，不足500个也作为一个验收批。对接头的每一验收批，必须在工程结
10、构中随机截取3个接头试件作抗拉强度试验，按设计要求的接头等级进行评定。现场检验连续10个验收批抽样试件抗拉强度试验1次合格率100%时，验收批接头数量可以扩大1倍，即按不大于1000个接头为一批，减少检验工作量。接头抗拉强度试验结果合格的条件：钢筋机械接头的破坏形态有三种：钢筋拉断、接头连接件破坏、钢筋从连接件中拔出。对II级和III级接头，无论试件属哪种破框架桂纵向受力筋接头位置示童图坏形态，只要试件抗拉强度满足下表3中II级和IlI级接头的强度要求即为合格；对I级接头，当试件断于钢筋母材时，即满足条件fWf,试件合格；当试件断于接头长度区段时，则应满足f0MlIOf心才能判断为合格。表3I
11、级II级III级F7*Fk告SteL35fyk三懒爵麻实测值；（3）剪力墙、框架柱（暗柱）、梁中的纵向受力筋接头位置及错开要求：起步、接头百分率、错开间距（见图8）焊接接头要求：同一竖向受力构件中的焊接头宜相互错开,错开距离1应大于等于钢筋直径（变径时取大的）的35倍，且不小于500mm:；同一焊接区段1内，纵向受力钢筋接头百分率受拉区不宜大于50%,受压区可不受限制。机械连接接头要求：结构构件中纵向受力钢筋的接头宜相互错开，错开间距1不小于35d（d为被连接钢筋中的较大直径），接头距地面高度h应大于等于500mm。在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称
12、接头百分率），应符合下列规定：接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内III级接头的接头百分率不应大于25%；II级接头的接头百分率不应大于50%；I级接头的接头百分率可不受限制。接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区：当无法避开时，应采用I级接头或II级接头，且接头百分率不应大于50%。受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。对直接承受动力荷载的结构构件，接头百分率不应大于50%O接头质量经验收合格后，方可组织开展下道绑扎工序。3.1.3绑扎搭接控制要点（1）竖向受力筋绑扎接头位置及错开要求：起步、接头百分率、错
13、开间距（见图9）起步筋要求a.暗柱边第一根墙筋距暗柱边的距离为50mm；B.墙体第一根水平筋距板面50mm；c.暗柱第一根箍筋距板面30mm（暗柱部位钢筋较密集,应避免墙体水平筋和箍筋、构造筋重叠）；D.过梁距暗柱边缘箍筋起步50mm:墙体竖筋搭接要求抗震结构纵向受力钢筋最小搭接长度L应执行抗震构造图集2003G329(1)表的要求，同时应满足验收规范GB50204-2002附录B要求，即按附表A进行验收验算；搭接区段内应有三根水平筋通过；搭接范围内绑扣数量不少于3扣。搏4错开萝求:；同一构IW邻由而伴您自缈城L搭接接头直相互错开。钢筋绑扎搭接履为理U萼的长度为L3L,见图Fu14,凡措图14
14、同一连接区段内的纵向受拉钢筋绑扎搭接接头I勺搭接接头均属于同一连接区段，同一连接区段接头数量当设计无具体要求时，受拉筋在梁、板、墙体内不宜大于25%；柱内不宜大于50%,受压筋可不受限制。度LE应满足抗震构造图集要求，同一平面内双排筋接头水平错开距离应大于等于500mm,见图15。(3)绑丝要求箍筋设置图10绑扣成梅花型布置，采用八”字扣绑扎，绑丝头全部向结构内部弯曲，绑丝甩头长短基本要求一致。3.1.5箍筋要求(1)下料要求执行2.3条(绑扎接头时柱子四角箍筋加工执行图2-B)；(2)绑扎时要求箍筋开口相互错开，分别设在4个角上见图10：(3)箍筋间距、直径应执行设计要求；在梁、柱类构件的纵
15、向受力钢筋搭接接头范围内应按设计要求配置箍筋，当设计无要求时应满足规范规定：箍筋直径不小于搭接钢筋较大直径的025倍；受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于Ioonll11；受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm；当柱中纵向受力钢筋直径大于25Inin时，应在搭接接头两端面外100mm范围内各设置两支箍筋，其间距宜为50mm（防止局部挤压裂缝）。（4）框架梁、柱端头箍筋加密区最大间距应符合下列规定：一级抗震等级时：梁为纵向受力钢筋直径的6倍、梁高的1/4和IoOmnl中的最小值；柱为纵向受力钢筋直径的6倍和100mm中的最小值。二级抗震等级时：梁为纵向受力钢筋直径的8倍、梁高的1/4和IoOm
