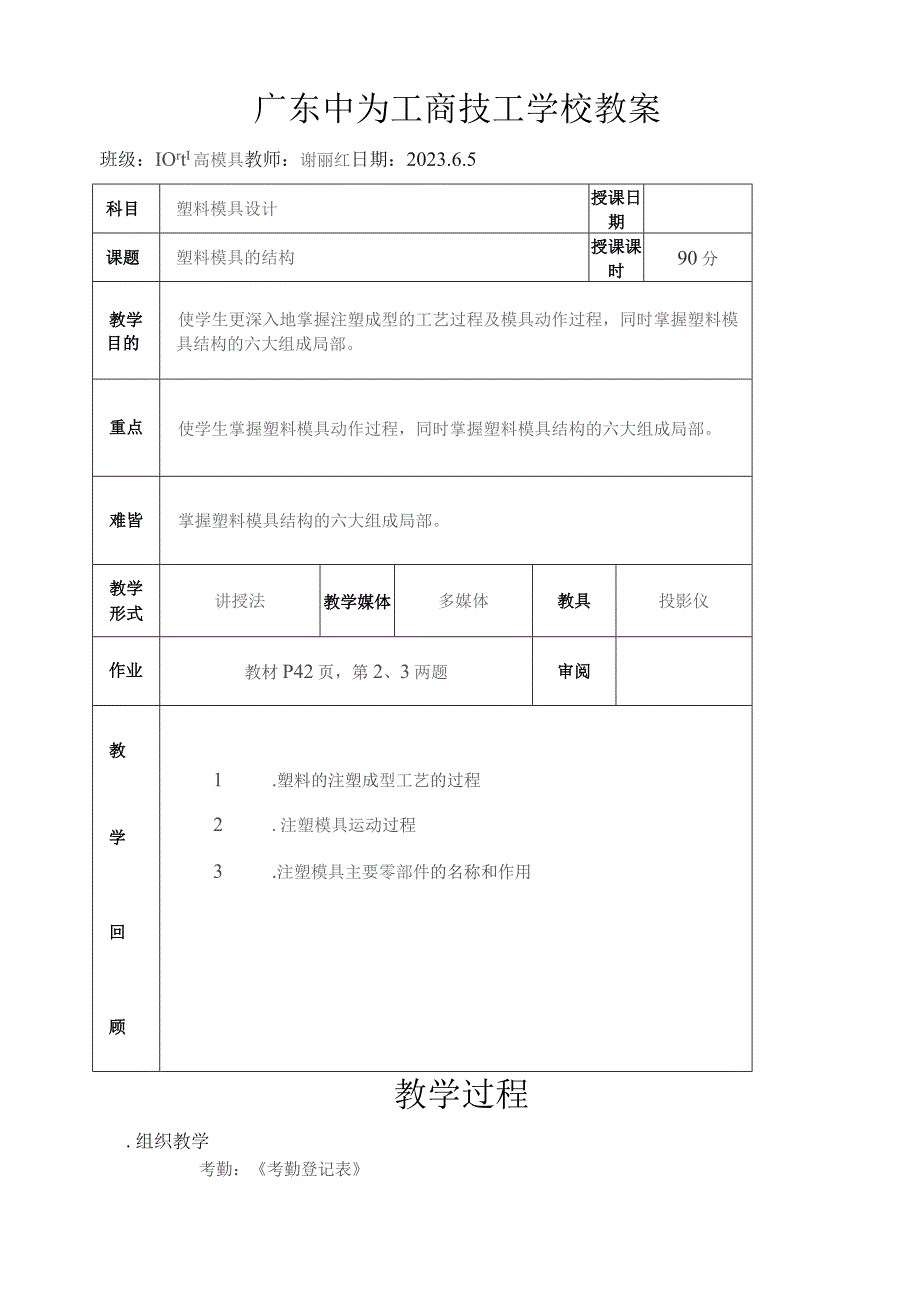

1、教学过程广东中为工商技工学校教案科目塑料模具设计授课日期课题塑料模具的结构授课课时90分教学目的使学生更深入地掌握注塑成型的工艺过程及模具动作过程,同时掌握塑料模具结构的六大组成局部。重点使学生掌握塑料模具动作过程,同时掌握塑料模具结构的六大组成局部。难皆掌握塑料模具结构的六大组成局部。教学形式讲授法教学媒体多媒体教具投影仪作业教材P42页,第2、3两题审阅教学回顾1 .塑料的注塑成型工艺的过程2 .注塑模具运动过程3 .注塑模具主要零部件的名称和作用班级:IOrtI高模具教师:谢丽红日期:2023.6.5.组织教学考勤:考勤登记表二 .导入新课上节课学习了塑料的注塑成型工艺的过程,同时初步的

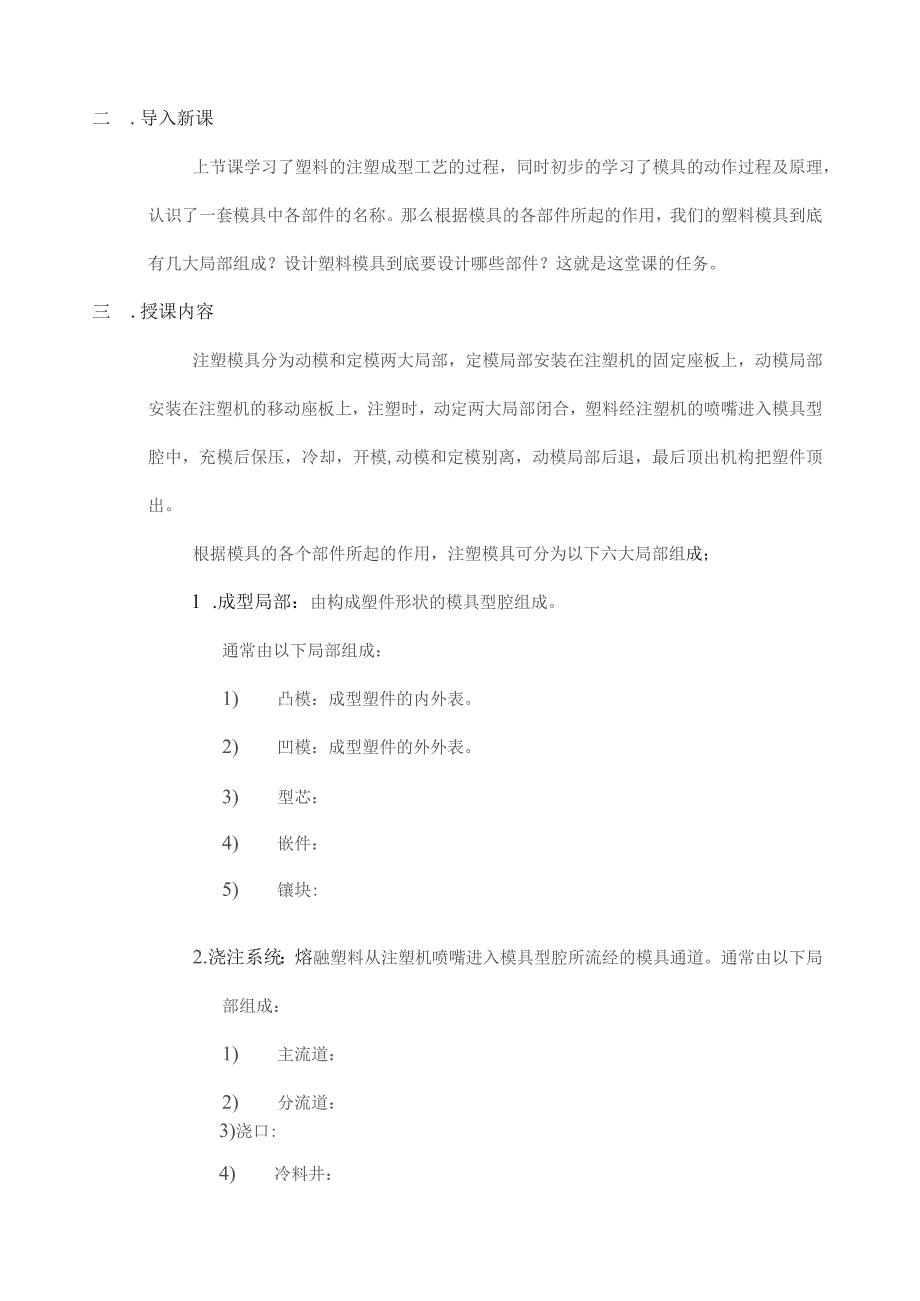

2、学习了模具的动作过程及原理,认识了一套模具中各部件的名称。那么根据模具的各部件所起的作用,我们的塑料模具到底有几大局部组成?设计塑料模具到底要设计哪些部件?这就是这堂课的任务。三 .授课内容注塑模具分为动模和定模两大局部,定模局部安装在注塑机的固定座板上,动模局部安装在注塑机的移动座板上,注塑时,动定两大局部闭合,塑料经注塑机的喷嘴进入模具型腔中,充模后保压,冷却,开模,动模和定模别离,动模局部后退,最后顶出机构把塑件顶出。根据模具的各个部件所起的作用,注塑模具可分为以下六大局部组成;1 .成型局部:由构成塑件形状的模具型腔组成。通常由以下局部组成:1) 凸模:成型塑件的内外表。2) 凹模:成

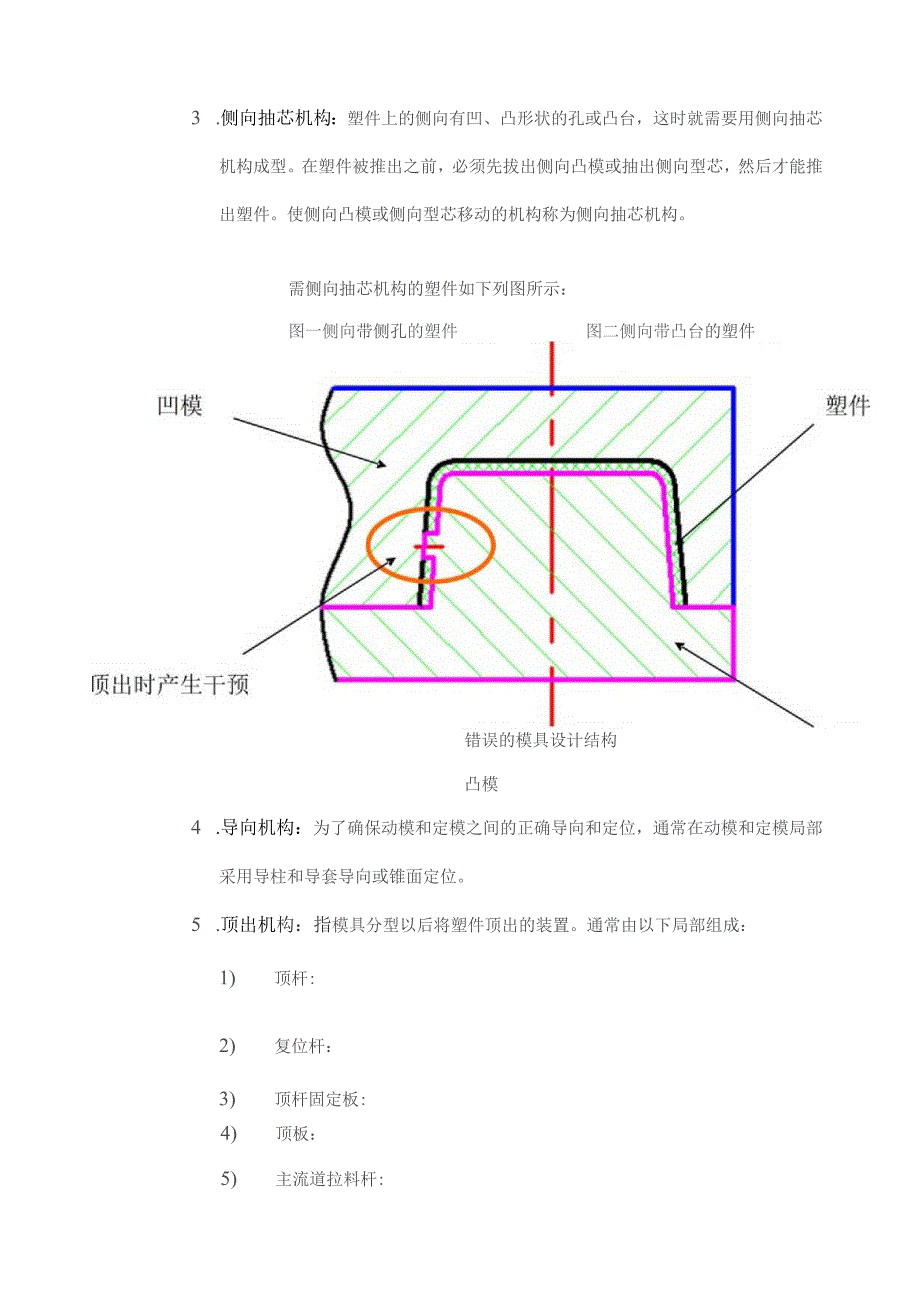

3、型塑件的外外表。3) 型芯:4) 嵌件:5) 镶块:2.浇注系统:熔融塑料从注塑机喷嘴进入模具型腔所流经的模具通道。通常由以下局部组成:1) 主流道:2) 分流道:3)浇口:4) 冷料井:3 .侧向抽芯机构:塑件上的侧向有凹、凸形状的孔或凸台,这时就需要用侧向抽芯机构成型。在塑件被推出之前,必须先拔出侧向凸模或抽出侧向型芯,然后才能推出塑件。使侧向凸模或侧向型芯移动的机构称为侧向抽芯机构。需侧向抽芯机构的塑件如下列图所示:图一侧向带侧孔的塑件图二侧向带凸台的塑件错误的模具设计结构凸模4 .导向机构:为了确保动模和定模之间的正确导向和定位,通常在动模和定模局部采用导柱和导套导向或锥面定位。5 .

4、顶出机构:指模具分型以后将塑件顶出的装置。通常由以下局部组成:1) 顶杆:2) 复位杆:3) 顶杆固定板:4) 顶板:5) 主流道拉料杆:6.冷却和加热系统:为了使熔融塑料在模具型腔内尽快的固化成型,提高生产效率,一些塑料成型时必须对模具进行冷却,通常在模具上开设冷却水道,当塑料充满模具型腔并经过一定的保压时间后,水道通以循环冷水对模具进行冷却。大局部的热塑性塑料成型时需对模具进行冷却。另外,一些塑料成型时对模具有一定的温度要求,要求对模具加热。加热系统那么是在模具的内部和四周安装加热组件。四 .小结这堂课主要讲授了模具的运动过程和模具的六大组成分,这是模具知识根底,同学们一定要好好的掌握,为后面学习具体的模具结构设计垫好根底!五 .作业教材P42页,第2、3两题
