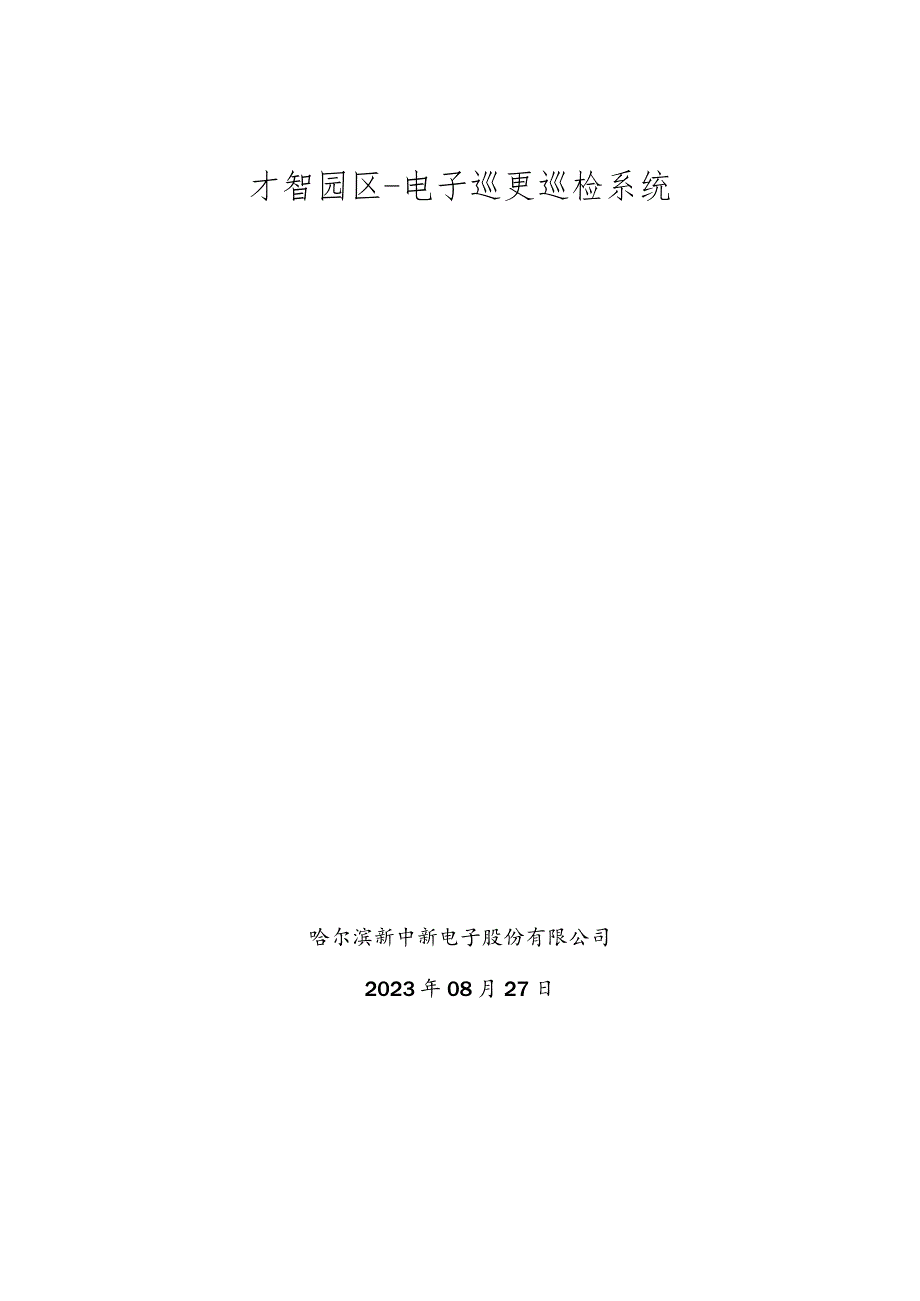

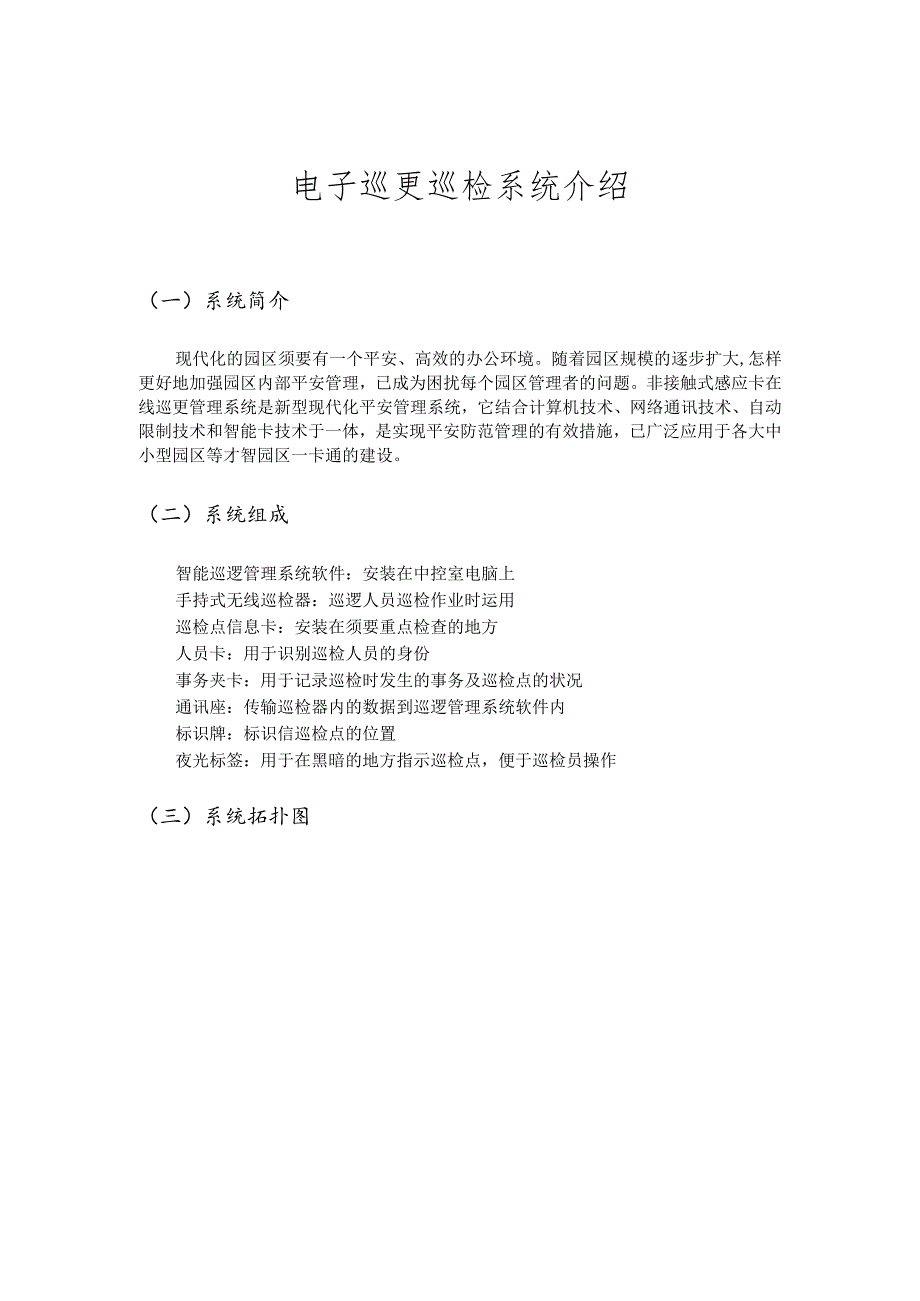

1、才智园区-电子巡更巡检系统哈尔滨新中新电子股份有限公司2023年08月27日电子巡更巡检系统介绍（一）系统简介现代化的园区须要有一个平安、高效的办公环境。随着园区规模的逐步扩大,怎样更好地加强园区内部平安管理，已成为困扰每个园区管理者的问题。非接触式感应卡在线巡更管理系统是新型现代化平安管理系统，它结合计算机技术、网络通讯技术、自动限制技术和智能卡技术于一体，是实现平安防范管理的有效措施，已广泛应用于各大中小型园区等才智园区一卡通的建设。（二）系统组成智能巡逻管理系统软件：安装在中控室电脑上手持式无线巡检器：巡逻人员巡检作业时运用巡检点信息卡：安装在须要重点检查的地方人员卡：用于识别巡检人员的

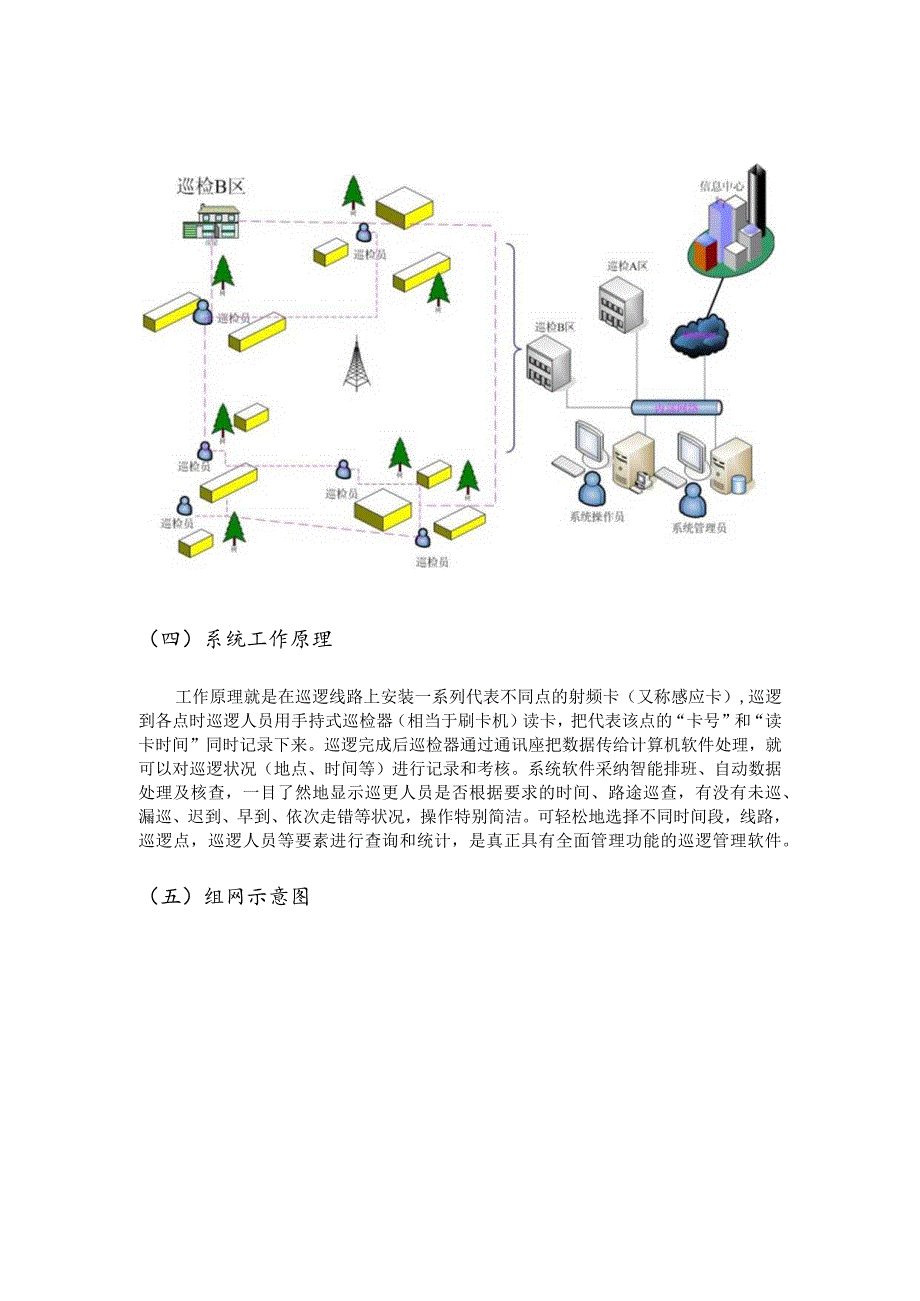

2、身份事务夹卡：用于记录巡检时发生的事务及巡检点的状况通讯座：传输巡检器内的数据到巡逻管理系统软件内标识牌：标识信巡检点的位置夜光标签：用于在黑暗的地方指示巡检点，便于巡检员操作（三）系统拓扑图（四）系统工作原理工作原理就是在巡逻线路上安装一系列代表不同点的射频卡（又称感应卡）,巡逻到各点时巡逻人员用手持式巡检器（相当于刷卡机）读卡，把代表该点的“卡号”和“读卡时间”同时记录下来。巡逻完成后巡检器通过通讯座把数据传给计算机软件处理，就可以对巡逻状况（地点、时间等）进行记录和考核。系统软件采纳智能排班、自动数据处理及核查，一目了然地显示巡更人员是否根据要求的时间、路途巡查，有没有未巡、漏巡、迟到、
3、早到、依次走错等状况，操作特别简洁。可轻松地选择不同时间段，线路，巡逻点，巡逻人员等要素进行查询和统计，是真正具有全面管理功能的巡逻管理软件。（五）组网示意图远程数据杳行地上传aiwr.p/十件火K花匕心.用户电脑通（六）运用示意图MySQL系统根务敢捌脚喘程序用户电脑通讯客户谓?:蛇阳恨&巡更系统的使用示意图:（七）系统软硬件配置1、智能巡逻管理系统软件智能排班：只需一次排班便可长期运用，不须要反复多次排班自动识别：自动识别地点和人员，任何点都可以复用到多条线路，自动匹配自动通讯：自动完成巡更机通讯、时钟校验、数据上载、数据下载等功能联网功能：可以通过因特网将数据传输到管理中心，可通过阅读器
4、进行查询自动维护：自动完成数据月备份、周备份和即时备份，自动清除过期数据便利安装：可导出基础信息，软件重装后导入即可，不用重新设置2、BP-2002S型超级坚实自动感应巡更机坚实抗摔：超强金属内胆，弹性橡胶外壳，柔性硅胶内衬，电路板环氧固化完全防水：完全密封设计，电路板防水处理，可在水中运用防强电击：能抵挡超高电压警棍电击破坏自动感应：无需按键，无需接触，自动探测读卡无线传输：无线上传数据，每秒上传30条巡更记录超低功耗：数码相机电池，可用1年左右，用户可自行更换平安牢靠：可存储30719条数据，掉电数据不丢失记录冲击：自动记录摔打状况技术参数记录存储容量30719条记录功耗待机电流0.06m
5、A电池寿命一节CR123A电池可连续运用一年以上（每日读卡200次）读卡距离25cm（与卡型号有关）通讯格式无线通讯工作温度-25oC-70cC工作湿度095%体积120x35x26重量140g10g供电3V锂电池(CR123A)3、巡检点射频卡不用充电，寿命长达20年，可选用多种类型可以埋入墙内，用水泥封上，防止人为破坏，不受灰尘、雨雪等天气影响。读卡方式感应式非接触读卡信息卡格式EMID射频格式卡详情卡型号外型尺寸读卡距离Mw4MMiBLC-2222mm圆形点卡3.5cmBLC-30-N30mm圆形点卡3.5cmBLC-4030mm圆形点卡4.Ocm/BLC-7-286.5mm27mm管状
6、卡4.Ocm墙外安装标识牌，如图：BMK-IO规格：8.5cm*8.5cm作用：1、标识信息钮位置2、爱护墙内信息钮3、体现巡更管理系统的工程形象标识牌上还可再贴夜光标签，BMK-21,如右图:4、人员卡1、型号举荐运用EMlD异形卡（配钥匙环）2、外型美观，携带便利，外表面有号码印刷。3、运用人员卡可以实现多人共用一台巡更机。可以把巡更支配支配到人，责任落实到人。4、一台巡更机，可以把巡更支配支配到人，责任落实到人。5、事务夹事务夹由巡检人员随身携带，便于记录巡逻线路上所发生的特别事务（如:邻里纠纷，失窃，漏气，等等）。此夹由真皮制作，内部一侧镶有六枚射频卡，另一侧有透亮塑料薄膜，可放入写有
7、每个射频卡所代表的事务的纸卡。夹内所用的射频卡为特制的近距离类型，以避开多卡信号混乱，刷卡记录，自动记录位置和时间，便利查询。6、无线通讯座通讯座为巡检器与计算机之间通信的桥梁，该产品通过无线感应方式收取巡检器储存的信息，并同时将其由USB线上传至计算机,为巡检软件供应原始数据。传输：供应RFID无线传输方式，让巡检器设计达到完全无接口，防止破坏。技术参数通信方式USB接口传输速率220条记录/秒读卡类型EMID射频格式工作温度-IO0C-45工作湿度0-95%指不4个LED指示灯，便利识别数据传输状态。外观1597933mm7、系统通讯的方式 BSTOOO型通讯座数据上传方式BCL-40数据
8、线BS-IOOO通讯座无线巡检器干脆放入BS-100O通讯座，BS-100O通讯座通过BCL-40数据线连接计算机。数据上传到计算机软件中。通讯座供电通过BCL-40数据线供电，可以不运用专用电源进行供电。的-2010型通讯座数据上传方式BS-2010通讯座BCL-40数据线2010通讯座数据传输方式同1000型传输方式相同。二者不同之处在于：BS-2010通讯座本身自带电池及存储功能，可以在不连接BCL-40数据线的状况下收集巡检器数据并存储到自身当中，后期可以再通过40通讯线连接电脑将数据上传到计算机中。 BS-3010.301OM型通讯座数据上传方式6。和BS-3010通讯座BS-301
9、0M通讯座BCLTO数据线3010通讯座可以将巡检器数据存储与自身当中，当巡检器数据上传完毕后,自身通过移动GSM网络将数据通过短信形式发送到前期设置好的301OM中，之后3010M通过40线将数据传输到计算机中所需条件：3010、301OM中须要安装移动公司的手机卡，且手机卡中要有余额。 BS-4010.401OM型通讯座数据上传方式BS-4010通讯座BS-4010M通讯座 BCL-40数据线4010通讯座可以将巡检器数据存储与自身当中，当巡检器数据上传完毕后，自身通过电话线将数据通过短信形式发送到前期设置好的40IOM中，之后40IOM通过40线将数据传输到计算机中。所需条件：4010、40IOM都须要连接一根电话线，且有特地的电话号码。一个401OM可以协作多个4010运用。 BS-6000型通讯座数据上传方式一BS-6000通讯座路由器6000通讯座可以将巡检器数据存储与自身当中，当巡检器数据上传完毕后,自身通过网络将数据传输到前期设定的局域网或广域网的ip地址当中。所需条件：6000都须要连接一根网线，数据接受端（计算机）必需有固定IP地址（局域网固定IP地址/广域网固定IP地址）
