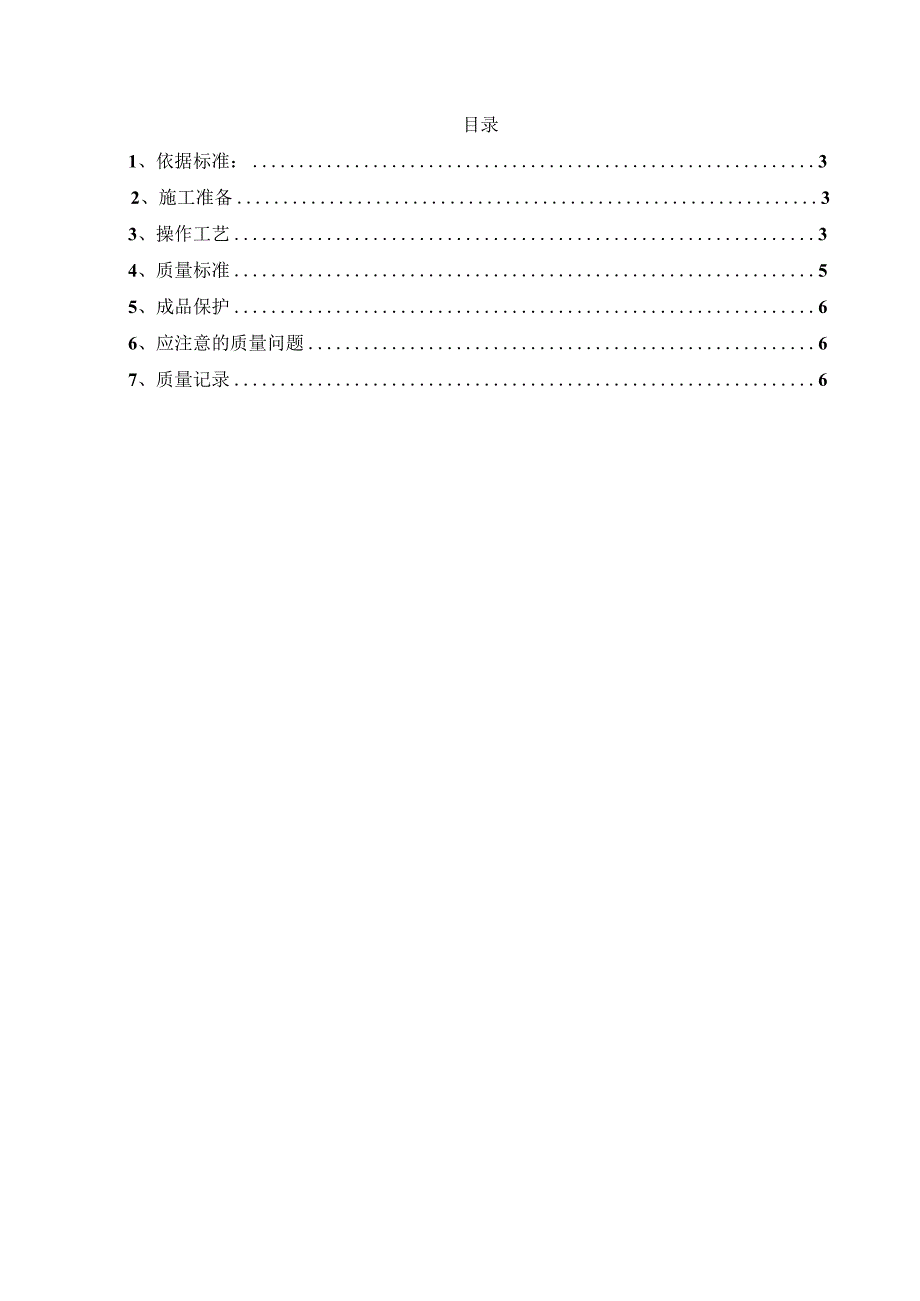

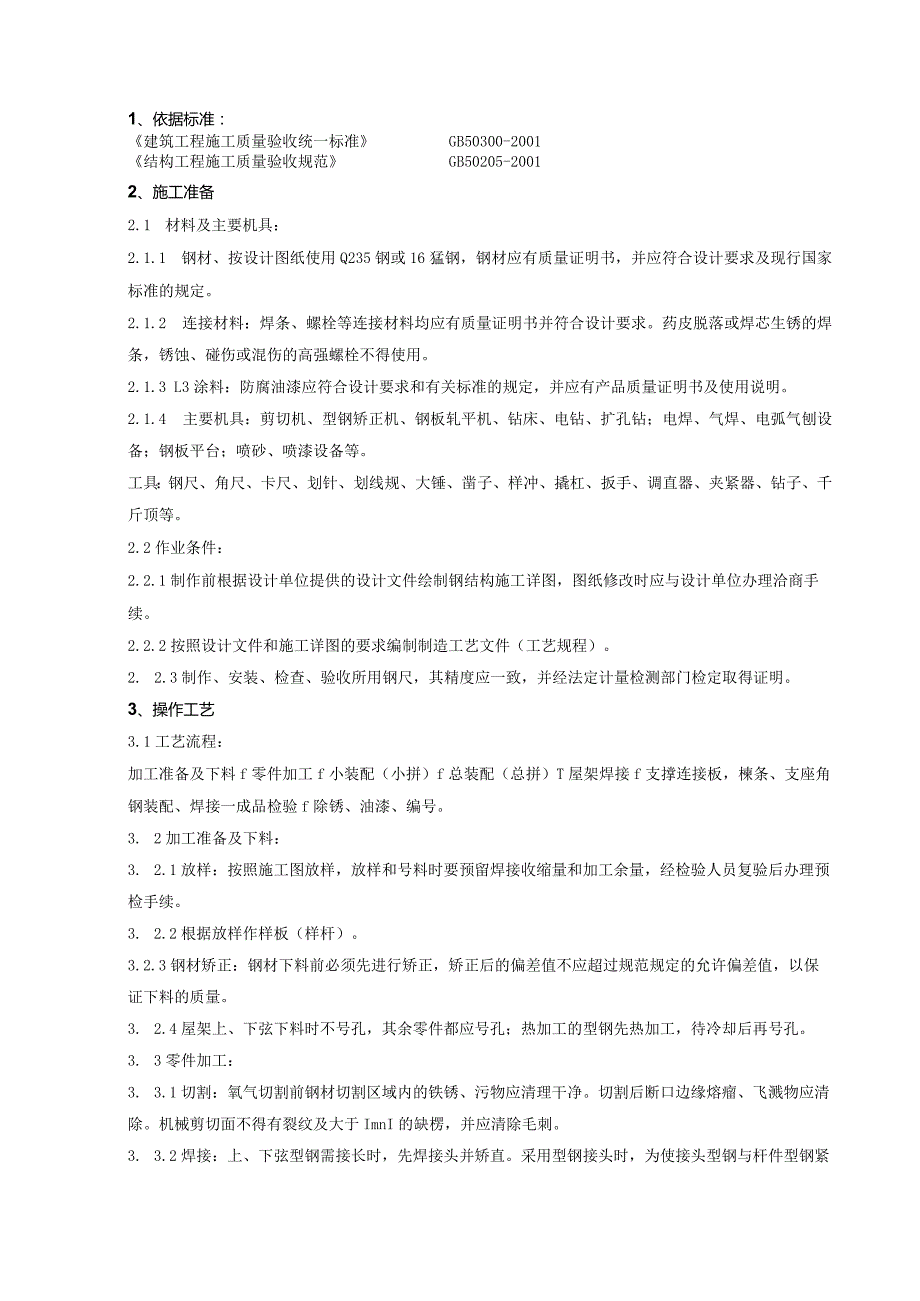

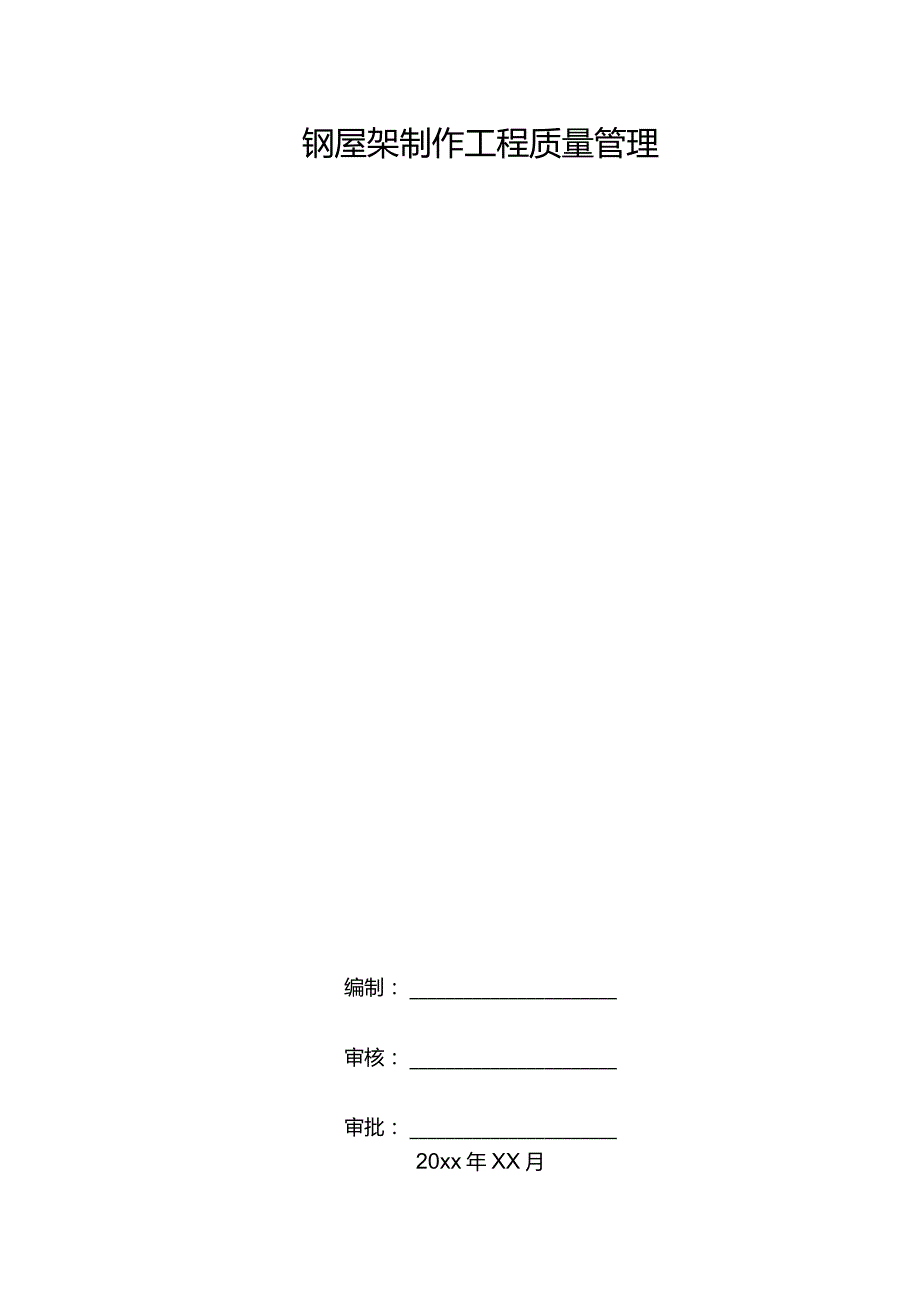

1、钢屋架制作工程质量管理编制:审核:审批:20xx年XX月目录1、依据标准:32、施工准备33、操作工艺34、质量标准55、成品保护66、应注意的质量问题67、质量记录61、依据标准:建筑工程施工质量验收统一标准GB50300-2001结构工程施工质量验收规范GB50205-20012、施工准备2.1 材料及主要机具:2.1.1 钢材、按设计图纸使用Q235钢或16猛钢,钢材应有质量证明书,并应符合设计要求及现行国家标准的规定。2.1.2 连接材料:焊条、螺栓等连接材料均应有质量证明书并符合设计要求。药皮脱落或焊芯生锈的焊条,锈蚀、碰伤或混伤的高强螺栓不得使用。2.1.3 L3涂料:防腐油漆应符

2、合设计要求和有关标准的规定,并应有产品质量证明书及使用说明。2.1.4 主要机具:剪切机、型钢矫正机、钢板轧平机、钻床、电钻、扩孔钻;电焊、气焊、电弧气刨设备;钢板平台;喷砂、喷漆设备等。工具:钢尺、角尺、卡尺、划针、划线规、大锤、凿子、样冲、撬杠、扳手、调直器、夹紧器、钻子、千斤顶等。2.2作业条件:2.2.1制作前根据设计单位提供的设计文件绘制钢结构施工详图,图纸修改时应与设计单位办理洽商手续。2.2.2按照设计文件和施工详图的要求编制制造工艺文件(工艺规程)。2. 2.3制作、安装、检查、验收所用钢尺,其精度应一致,并经法定计量检测部门检定取得证明。3、操作工艺3.1工艺流程:加工准备及

3、下料f零件加工f小装配(小拼)f总装配(总拼)T屋架焊接f支撑连接板,楝条、支座角钢装配、焊接一成品检验f除锈、油漆、编号。3. 2加工准备及下料:3. 2.1放样:按照施工图放样,放样和号料时要预留焊接收缩量和加工余量,经检验人员复验后办理预检手续。3. 2.2根据放样作样板(样杆)。3.2.3钢材矫正:钢材下料前必须先进行矫正,矫正后的偏差值不应超过规范规定的允许偏差值,以保证下料的质量。3. 2.4屋架上、下弦下料时不号孔,其余零件都应号孔;热加工的型钢先热加工,待冷却后再号孔。3. 3零件加工:3. 3.1切割:氧气切割前钢材切割区域内的铁锈、污物应清理干净。切割后断口边缘熔瘤、飞溅物

4、应清除。机械剪切面不得有裂纹及大于ImnI的缺楞,并应清除毛刺。3. 3.2焊接:上、下弦型钢需接长时,先焊接头并矫直。采用型钢接头时,为使接头型钢与杆件型钢紧贴,应按设计要求铲去楞角。对接焊缝应在焊缝的两端焊上引弧板,其材质和坡口型式与焊件相同,焊后气割切除并磨平。3.3.3钻孔:屋架端部基座板的螺栓孔应用钢模钻孔,以保证螺栓孔位置、尺寸准确。腹杆及连接板上的螺栓孔可采用一般划线法钻孔。3.4小装配(小拼):屋架端部T形基座、天窗架支承板顶先拼焊组成部件,经矫正后再拼装到屋架上。部件焊接时为防止变形,宜采用成对背靠背,用夹具夹紧再进行焊接。3.5总装配(总拼):3.5.1将实样放在装配台上,

5、按照施工图及工艺要求起拱并预留焊接收缩量。装配平台应具有一定的刚度,不得发生变形,影响装配精度。3.5.2按照实样将上弦、下弦、腹杆等定位角钢搭焊在装配台上。3.5.3把上、下弦垫板及节点连接板放在实样上,对号入座,然后将上、下弦放在连接板上,使其紧靠定位角钢。半片屋架杆件全部摆好后,按照施工图核对无误,即可定位点焊。3.5.4点焊好的半片屋架翻转180。,以这半片屋架作模胎复制装配屋架。3.5.5在半片屋架模胎上放垫板、连接板及基座板。基座板及屋架天窗支座、中间竖杆应用带孔的定位板用螺栓固定,以保证构件尺寸的准确。3.5.6将上、下弦及腹杆放在连接板及垫板上,用夹具夹紧,进行定位点焊。3.5

6、.7将模胎上已点焊好的半片屋架翻转180,即可将另一面上、下弦和腹杆放在连接板的垫板上,使型钢背对齐用夹具夹紧,进行定位点焊,点焊完毕整槁屋架总装配即完成,其余屋架的装配均按上述顺序重复进行。3.6屋架焊接:3.6.1焊工必须有岗位合格证。安装焊工所担任的焊接工作应与焊工的技术水平相适应。3.6.2焊接前应复查组装质量和焊缝区的处理情况,修整后方能施焊。3.6.3焊接顺序:先焊上、下弦连接板外侧焊缝,后焊上、下弦连接板内侧焊缝,再焊连接板与腹杆焊缝;最后焊腹杆、上弦、下弦之间的垫板。屋架一面全部焊完后翻转,进行另一面焊接,其焊接顺序相同。3.7支撑连接板、楝条支座角钢的装配,焊接:用样杆划出支

7、撑连接板的位置,将支撑连接板对准位置装配并定位点焊。用样杆同样划出角钢位置,并将装配处的焊缝铲平,将楝条支座角钢放在装配位置上并定位点焊。全部装配完毕,即开始焊接橡条支座角钢、支撑连接板。焊完后,应清除熔渣及飞溅物。在工艺规定的焊缝及部位上,打上焊工钢印代号。3.8成品检验:3.8.1焊接全部完成,焊缝冷却24h之后,全部做外观检查并做出记录。I、I【级焊缝应作超声波探伤。3.8.2用高强螺栓连接时,须将构件摩擦面进行喷砂处理,并做六组试件,其中三组出厂时发至安装地点,供复验摩擦系数使用。3.8.3按照施工图要求和施工规范规定,对成品外形几何尺寸进行检查验收,逐根屋架做好记录。3.9除锈、油漆

8、、编号:3.9.1成品经质量检验合格后进行除锈,除锈合格后进行油漆。3.9.2涂料及漆膜厚度应符合设计要求或施工规范的规定。双肢型钢内侧的油漆不得漏涂。3.9.3在构件指定的位置上标注构件编号。4、质量标准钢结构制作(安装)焊接工程质量检验标准项目序号项目允许偏差(mm)检验方法主控项目1焊接材料品种、规格第4.3J条检查产品合格证明文件、中文标志及检验报告(全数检查)2焊接材料复验第4.3.2条检查复试报告(全数检查)3材料匹配第5.2.1条检查质量证明书和烘焙记录(全数检查)4焊工证书第5.2.2条检查焊工合格证及其认可范围、有效期(所有焊工)5焊接工艺评定第5.2.3条检查焊接工艺评定报

9、告(全数检查)6内部缺陷第5.2.4条检查焊缝探伤纪录(全数检查)7组合焊缝尺寸第5.2.5条观察检查、焊缝量规抽查测量(资料全数检查,同类焊缝抽查10乐且23处)8焊缝表面缺陷第5.2.6条观察检查或使用放大镜、焊缝量规和钢尺检查,必要时,采用渗透或磁粉探伤检查般项目1焊接材料外观质量第4.3.4条观察检查(按量抽查1%,且210包)2预热和后热处理第5.2.7条检查试验报告(全数检查)3焊缝外观质量第5.2.8条观察检查或使用放大镜、焊缝量规和钢尺检查(第5.2.8条)4焊缝尺寸偏差第5.2.9条观察检查第(5.2.9条)5凹形角焊缝第5.2.第条观察检查(同类构件抽查10%,且23件)6

10、焊缝感观第5.2.11条观察检查(第5.2.11条)钢构件组装工程质量检验标准项Il序号项目允许偏差(mm)检验方法主控项目1吊车梁(桁架)第8.3.1条水准仪和尺量检查2端部铳平精度第8.4.1条用钢尺、角尺、塞尺等检查3外形尺寸第8.5.1条全数尺量检查般项目1焊接H型钢接缝第8.2.1条观察和尺量检查2焊接H型钢精度第8.2.2条用钢尺、角尺、塞尺等检查3焊接组装精度第8.3.2条尺量检查4顶紧接触面第8.3.3条用0.3mm塞尺检查5轴线交点错位第8.3.4条尺量检查6焊缝坡口精度第8.4.2条焊缝量规检查7铳平面保护第8.4.3条观察检查8外形尺寸第8.5.2条按附录C中表C.0.3

11、表C.0.9检查方法检查钢结构零、部件加工工程质量检验标准项目序号项目允许偏差(mm)检验方法主控项目1材料品种、规格第4.2.1条检查质量合格证明文件、中文标志及检验报告2钢材复验第4.2.2条全数检查,检查复试报告3切面质量第7.2.1条观察或用放大镜及百分尺检查,有疑义时作渗透、磁粉或超声波探伤检查4矫正和成型第7.3.1条第7.3.2条检查制作工艺报告和施工记录5边缘加工第7.4.1条检查工艺报告或施工记录6制孔第7.6.1条用游标卡尺或孔径量规检查般项目1材料规格尺寸第4.2.3条第4.2.4条尺量检查或游标卡尺量测2钢材表面质量第4.2.5条观察检查3切割精度第7.2.2条第7.2

12、.3条观察尺量检查、塞尺检查4矫正质量第7.3.3条第7.3.4条第7.3.5条观察和实测检查5边缘加工精度第7.4.2条观察和实测检查6制孔精度第7.6.2条第7.6.3条观察或尺量检查5、成品保护1.1 堆放构件时,地面必须垫平,避免支点受力不均。屋架吊点、支点应合理;宜立放,以防止由于侧面刚度差而产生下找或扭曲。5. 2钢结构构件应涂防锈底漆,编号不得损坏。6、应注意的质量问题5.1 构件运输、堆放变形:运输、堆放时,垫点不合理,上、下垫木不在一条垂直线上,或由于场地沉陷等原因造成变形。如发生变形,应根据情况采用千斤顶、氧-乙快火焰加热或用其它工具矫正。6. 2构件扭曲:拼装时节点处型钢

13、不吻合,连接处型钢与节点板间缝隙大于3mm,应予矫正,拼装时用夹具夹紧。长构件应拉通线,符合要求后再定位焊固定。长构件翻身时由于刚度不足有可能产生变形,这时应事先进行临时加固。6.3 起拱不符合要求:钢屋架拼装时,应严格检查拼装点角度,采取措施消除焊接收缩量的影响,并加以控制,避免产生累计误差。6.4 焊接变形:应采用合理的焊接顺序及焊接工艺(包括焊接电流、速度、方向等)或采用夹具、胎具将构件固定,然后再进行焊接,以防止焊接后翘曲变形。6.5 跨度不准:制作、吊装、检查应用统一精度的钢尺。严格检查构件制作尺寸,不允许超过允许偏差。7、质量记录7.1钢材、连接材料、和涂装材料的质量证明、试验报告。7.2钢构件出厂合格证。7.3主要构件验收记录。7.4设计变更及技术处理洽商记录。7.5焊缝超声波探伤报告、摩擦面抗滑移系数试验报告、涂层检测记录。7.6构件发运及包装清单。
