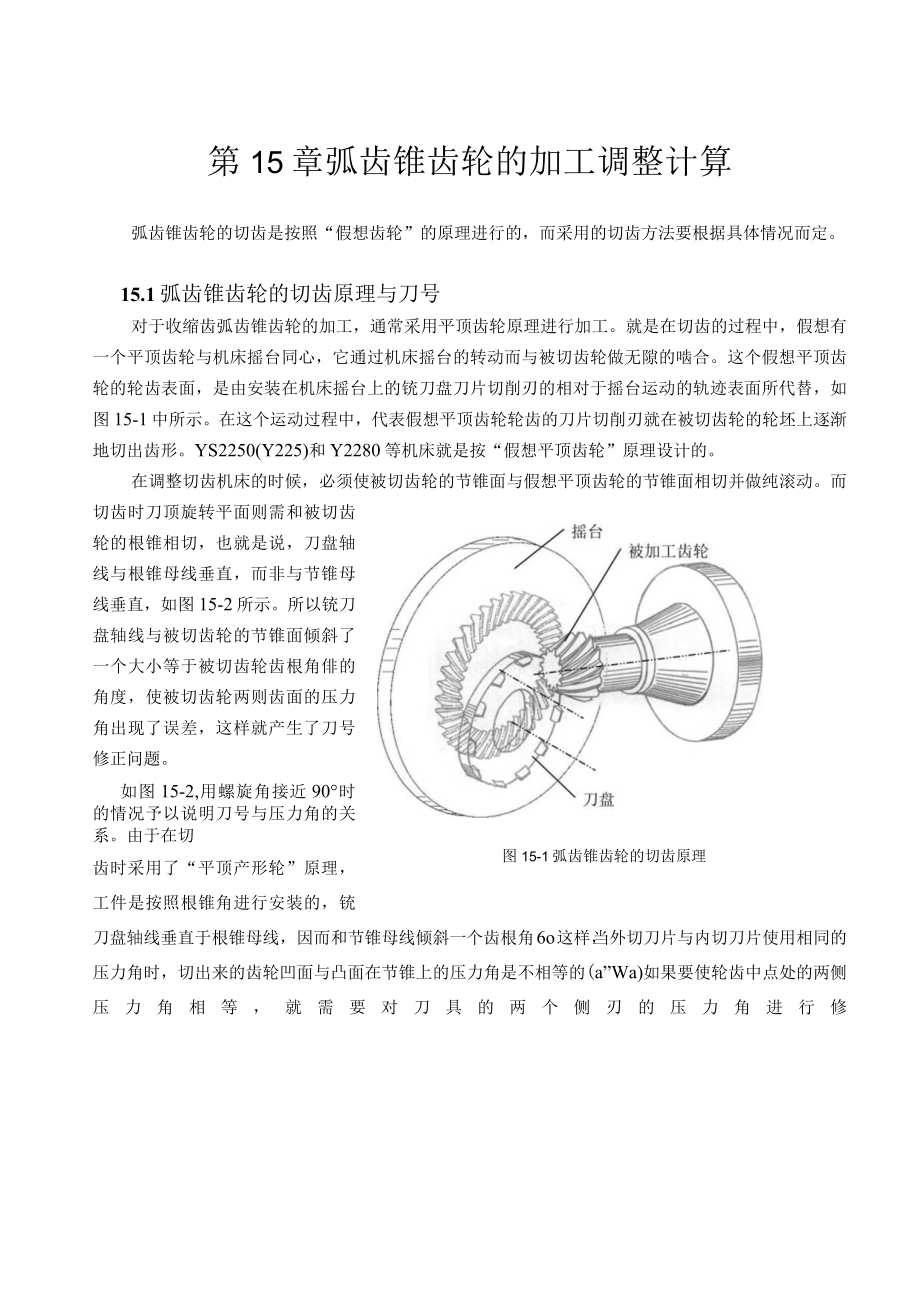

1、图15-1弧齿锥齿轮的切齿原理第15章弧齿锥齿轮的加工调整计算弧齿锥齿轮的切齿是按照“假想齿轮”的原理进行的，而采用的切齿方法要根据具体情况而定。15.1弧齿锥齿轮的切齿原理与刀号对于收缩齿弧齿锥齿轮的加工，通常采用平顶齿轮原理进行加工。就是在切齿的过程中，假想有一个平顶齿轮与机床摇台同心，它通过机床摇台的转动而与被切齿轮做无隙的啮合。这个假想平顶齿轮的轮齿表面，是由安装在机床摇台上的铳刀盘刀片切削刃的相对于摇台运动的轨迹表面所代替，如图15-1中所示。在这个运动过程中，代表假想平顶齿轮轮齿的刀片切削刃就在被切齿轮的轮坯上逐渐地切出齿形。YS2250(Y225)和Y2280等机床就是按“假想平
2、顶齿轮”原理设计的。在调整切齿机床的时候，必须使被切齿轮的节锥面与假想平顶齿轮的节锥面相切并做纯滚动。而切齿时刀顶旋转平面则需和被切齿轮的根锥相切，也就是说，刀盘轴线与根锥母线垂直，而非与节锥母线垂直，如图15-2所示。所以铳刀盘轴线与被切齿轮的节锥面倾斜了一个大小等于被切齿轮齿根角俳的角度，使被切齿轮两则齿面的压力角出现了误差，这样就产生了刀号修正问题。如图15-2,用螺旋角接近90时的情况予以说明刀号与压力角的关系。由于在切齿时采用了“平顶产形轮”原理，工件是按照根锥角进行安装的，铳刀盘轴线垂直于根锥母线，因而和节锥母线倾斜一个齿根角6o这样，当外切刀片与内切刀片使用相同的压力角时，切出来
3、的齿轮凹面与凸面在节锥上的压力角是不相等的(a”Wa)如果要使轮齿中点处的两侧压力角相等，就需要对刀具的两个侧刃的压力角进行修正。修正时，外侧刃齿形角减少Aa,内侧刃增加Aa。Aa的确定可按以下公式计算Aa%sin6(15-1)其中B代表螺旋角。由于大轮与小轮具有不同齿根角仇，所以从严格意义上来讲，在加工大轮与小轮时，相应的切齿刀盘的刀刃修正量Aa也应不同。按照现有的刀号制度，将Aa的单位设置为分，并规定10分为一号,小轮理论刀盘刀号图15-2刀盘齿形角对轮齿压力角的影响则刀号的计算公式为*cr160%sin.Qc-y-6fn大轮理论刀盘刀号%6O%sM0.A寸一fr-=60(15-2a)(1
4、5-2b)所以，在用双面法分别加工大轮与小轮时，应该用不同刀号的刀盘。但是，制造各种刀号的刀盘，也不太现实。为了简化刀具规格，制定了标准刀号表15T常用刀号及其对应的齿形角常用刀号3.54.55.567.5912内外齿形角2003519025120o45I9o1520o55,19o05,21192104511804521o30118o3022u18规格，常见的刀号如表15-1所示。选择时应尽量选择与理论刀号相近的刀盘。例如，压力角O=20,刀号c；=12的刀盘，其内刀齿形角为22,外刀齿形角为180o对于弧齿锥齿轮内刀齿形角总是大于外刀齿形角(绝对值)。常见刀号对应的齿形角如表15-1所示。刀
5、盘直径根据齿轮的中点锥距确定，选取的合适与否将影响被加工齿轮的轮齿的收缩方式。刀盘直径计算公式如下D0工ZotgaCOS01(15-3)2Rsin由上式可以看出，在螺旋角35附近，刀盘公称直径与中点锥距相近。刀盘的旋向的选择，应该使得在加工时形成顺铳。刀尖圆角半径可以查表选择。刀顶距卬2根据被加工齿轮的齿槽宽与加工余量进行调整。卬2根据要控制的弧齿厚来取，其理论值为RW2=肯Se-2hfJga(15-4)15.2弧齿锥齿轮的切齿方法弧齿锥齿轮的单齿切削方法分为成形法和展成法两大类。15.2.1成形法用成形法加工的大齿轮齿廓与刀具切削刃的形状一样。渐开线齿廓的曲率和它的基圆大小有关，基圆越大、齿
6、廓曲率就越小，渐开线就直些；当基圆足够大时，渐开线就接近于直线。而齿轮的基圆大小是由模数m、齿数Z和压力角的余弦大小来决定的。模数和压力角一定时，齿数愈多，基圆直径就越大，相应的齿廓曲率越小，也就是齿廓越接近于直线。对于螺旋锥齿轮，传动比也是影响因素之一，当传动比大一些时，大轮的齿廓就更直一些。小轮齿数(ZI)一定时，传动比越大，大轮齿数也就越多，这时大轮的当量圆柱齿轮的基圆直径也越大，其齿廓接近于直线形，采用成形加工比较方便.当锥齿轮传动比大于2.5时，大轮的节锥角往往在70以上，大轮就可采用成形加工。同时，为了保证其正确啮合，相配小轮的齿廓应加以相应的修正，用展成法加工，这种组合切齿方法叫
7、半滚切法或成形法。此法生产效率较高，适于大批量生产。半滚切法用以下三种方法加工：1 .用普通铳刀盘加工，齿廓为直线形，用于被切齿轮节角大于45。的粗切或传动比大于2.5,节角大于70。的大轮的精切，如图15-3。2 .在专用机床上以圆盘拉刀加工，简称拉齿，齿廓是直线形的，粗、精拉可一次完成，适用于传动比大于2.5的大轮。图15-3成形法刀盘位置图3 .螺旋成形法是半滚切法的特殊形式。在专用机床上，用特殊的圆拉刀盘，精加工传动比大于2.5齿轮副中的大轮，齿廓是直线形的。如图15-4。切齿时，刀盘安装轴线垂直于被切齿轮的面锥母线，刀盘除具有圆周方向的旋转运动外，还沿其自身轴向作往复运动，每个刀片通
8、过齿槽的同时，刀盘轴向往复一次，而使刀齿顶刃始终沿着被切齿轮齿根切削。由于大齿轮的顶锥母线与小齿轮的根锥母线平行，所以大轮圆盘拉刀与小轮铳刀盘的轴线平行。螺旋成形法切出的轮齿纵向曲面是一个有规则的、可展的和同向弯曲的渐开螺旋面，它得到的是收缩齿。采用螺旋成型法加工的大、小齿轮，不仅在齿宽中点处，而且在齿宽任意一点处，相啮合的凸凹面的压力角都相等，这样就提高了大小齿轮的啮合质量，并且对载荷变化、安装误差不敏感。载荷增加时，接触区长度不变，其位置移向大端。螺旋成形法是当前弧齿锥齿轮和双曲线齿轮切齿方法中较完善的一种，但由于螺旋成形法拉齿设备调整较复杂，目前实际生产中并没有大规模应用。15.2.2展
9、成法（滚切法）展成法是被切齿轮与旋转着的铳刀盘（摇台）按照一定的比例关系进行滚切运动，加工出来的齿廓是渐开线形的，它是由刀片切削刃顺序位置的包络线形成的，如图15-5所示，在切齿过程中刀片的顺序位置如图15-6所示.切削时，先切一面（如图的上侧面）的齿顶和另一面（如图的下侧面）的齿根：在滚切过程中，逐渐移向上侧面的齿根和下侧面的齿顶，最后脱离切削，如同一对轮齿的啮合运动一样.用此法加工的有以下两种常用的齿线形状：1 .在YS2250、Y2280或格利森16号等机床上，用刀片切削刃为直线的铳刀盘，齿长方向曲线是圆弧的一部分。2 .在奥利康2号等机床上用刀片切削刃为直线的铳刀盘用连续切削法加工，齿
10、长方向曲线是延伸外摆线的一部分。15.2.3弧齿锥齿轮的加工方法弧齿锥齿轮的切齿方法组合很多.粗切多数是用双面刀盘同时切齿槽的两侧齿面。精切常用三种方法，即：单面切削法、双面切削法和双重双面法。这些方法的特性、优缺点和适用范围列于表15-2中。选择切齿方法时，应按具体情况。诸如根据现有的切齿机床和刀盘的数量以及被加工齿轮的精度要求等，做出符合客观实际的决定。如果齿轮的加工精度要求较高，产量较大、机床与刀盘齐全时，采用固定安装法比较合适。精度要求不太高的齿轮可用单刀号单面切削法。半滚切和螺旋成形法适图15-6宜于大批量生产。表15-2弧齿锥齿轮切齿方法表切齿方法加工特性需要机床需要刀盘优缺点适用
11、范围单刀号单面切削法大轮和小轮轮齿两侧表面粗切起切出，精切单独进行。小轮按大轮配切.至少需要1台万能切齿机床一把双面刀盘接触区不太好，效率低；但可以解决机床和刀具数量不够的困难.适用于产品质量要求不太高的单件和小批生产.双面切削法1I1-台双面切削法大轮的粗切和精切使用单独的粗切刀盘和精切刀盘同时切出齿槽两侧表面.小轮粗切使用一把双面粗切刀盘；小轮精切分别用一把外精切刀盘和内精切刀盘切出齿槽的两侧面.至少需要1台万能切齿机床大轮：粗切一把精切一把小轮：粗切一把外精切一把内精切一把接触区和齿面光洁度较好。生产效率较前者高.适用于质量要求较高的小批和中批生产.固定安装法加工特性和单台双面切削法相同
12、.但每道工序都在固定的机床上进行.大轮：粗切1台精切1台小轮：粗切1台外精切1台内精切1台大轮：粗切把精切一把小轮：粗切一把外精切一把内将切一把接触区和齿面光洁度均好，生产效率也比较高.但是，需要的切齿机床和刀盘数量都比较多.适用于大批量生产.半淡切法加工特性和固定安装法相同.但大轮采用成形法切出，小齿轮轮齿两侧表面分别用展成法切出.和固定安装法相同和固定安装法相同优缺点和固定安装法相同.但大轮精切比用展成法的效率可以成倍地提高.适用于i2.5的大批量流水生产.螺旋成形法加工特性和半滚切法相同.但在大轮精切时，刀盘还具有轴向的往复运动，即每当一个刀片通过一个齿槽时，刀盘就沿其自身轴线前后往第一
13、次.刀盘每转一转，就切出一个齿槽.和固定安装法相同和固定安装法相同接触区最理想，齿面光洁度好，生产效率高.是目前比较先进的新工艺.和半滚切法相同.双重双面法大轮和小轮均用双面刀盘同时切出齿槽两侧表面.大轮，小轮粗精切各1台，共用4台大轮、小轮粗精切各一把，共需四把.生产率比固定安装法高，但接触区不易控制，质量较差.模数小于2.5及传动比为1：1的大批量生产适用.15.3加工参数与机床的调整参数对于螺旋锥齿轮加工，固定安装法有以下几种组合：大轮用成形法加工，小轮用刀倾法加工称为SFT、HFT法。大轮用滚切法加工，小轮用变性法加工称为HGM、HGM法。三个英文字母表示的含义为第一个字母表示被加工齿
14、轮的类型，S表示弧齿锥齿轮(SPiraIbeVelGears),H一表示准双曲面齿轮(HyPOidGears)。第二个字母表示大轮的加工方法，G表示展成法加工(Generated),F表示成形法加工(Formate)。第三个字母表示小轮的加工方法,T一表示刀倾法(Tite),M表示变性法(MOdifiedRoll)o把上述两种方法做一下调整，重新组合，则可构成SGT、HGT、SFM、HFM两类四种方法。这里要说明的是，通常在应用刀倾的时候，不应用变性；在应用变性的时候，不应用刀倾。针对不同的加工方法，加工参数上也有一些差别。在机床上对应的有不同的调整位置(以下用“加工参数”指代锥齿轮加工所对应
15、的基本参数，这些参数与机床类型无关，“调整参数”指代针对各类机床的调整位置的参数，是加工参数在机床上的具体现)。这些参数与机床调整参数对应关系如表15-6所示。小轮加工参数列表加工参数名称机床调整参数备注径向刀位S偏心角角向刀位q摇台角Ql基本刀倾角i机床刀倾角(Ix)在SGT/HFT法中应用基本刀转角J机床刀转角(J)在SGT/HFT法中应用轮坯安装角凉安装角6w垂直轮位Eml垂直轮位Ei轴向轮位修正值Xg/水平轮位Xi床位Xbi床位Xbi滚比IOl滚比挂轮值侬二阶变性系数2C变性凸轮在SGM/HGM法中应用，弧齿可不使用分度参数分齿挂轮值mi通常分度不算作为加工参数大轮加工参数列表加工参数名称机床调整参数滚切法成形法弧齿准双曲面径向刀位52偏心角及
