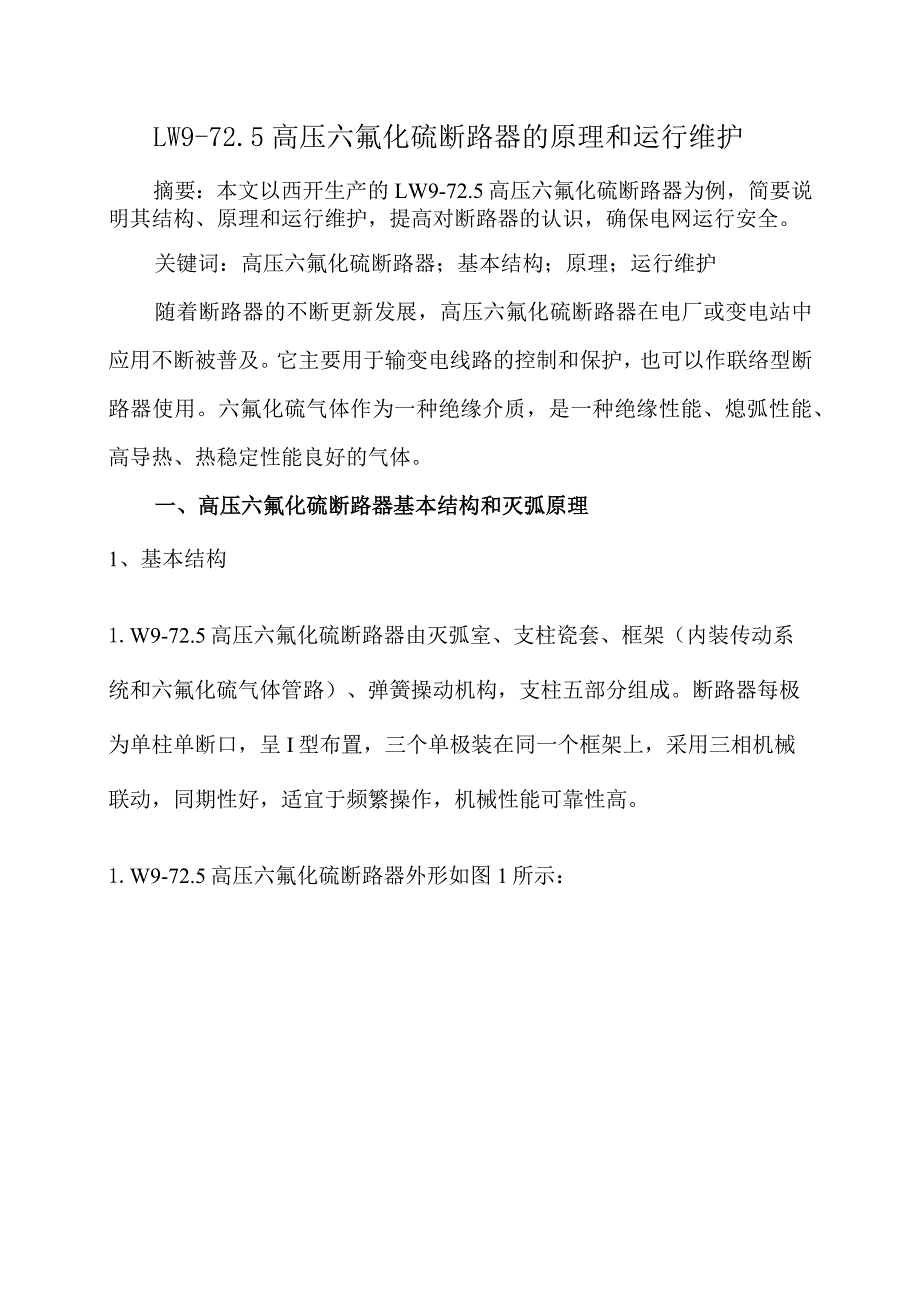

1、LW9-72.5高压六氟化硫断路器的原理和运行维护摘要：本文以西开生产的LW9-72.5高压六氟化硫断路器为例，简要说明其结构、原理和运行维护，提高对断路器的认识，确保电网运行安全。关键词：高压六氟化硫断路器；基本结构；原理；运行维护随着断路器的不断更新发展，高压六氟化硫断路器在电厂或变电站中应用不断被普及。它主要用于输变电线路的控制和保护，也可以作联络型断路器使用。六氟化硫气体作为一种绝缘介质，是一种绝缘性能、熄弧性能、高导热、热稳定性能良好的气体。一、高压六氟化硫断路器基本结构和灭弧原理1、基本结构1.W9-72.5高压六氟化硫断路器由灭弧室、支柱瓷套、框架（内装传动系统和六氟化硫气体管路

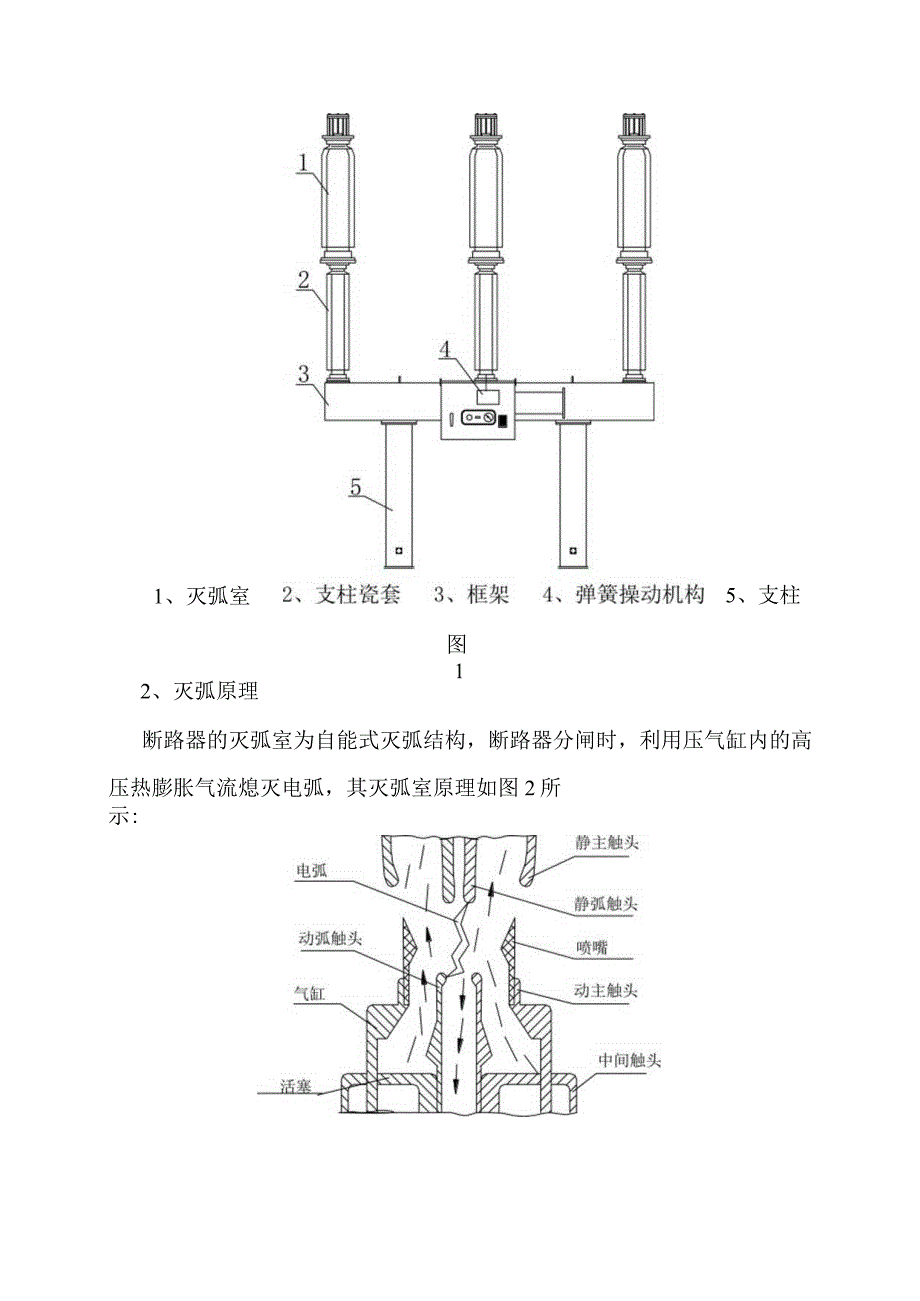

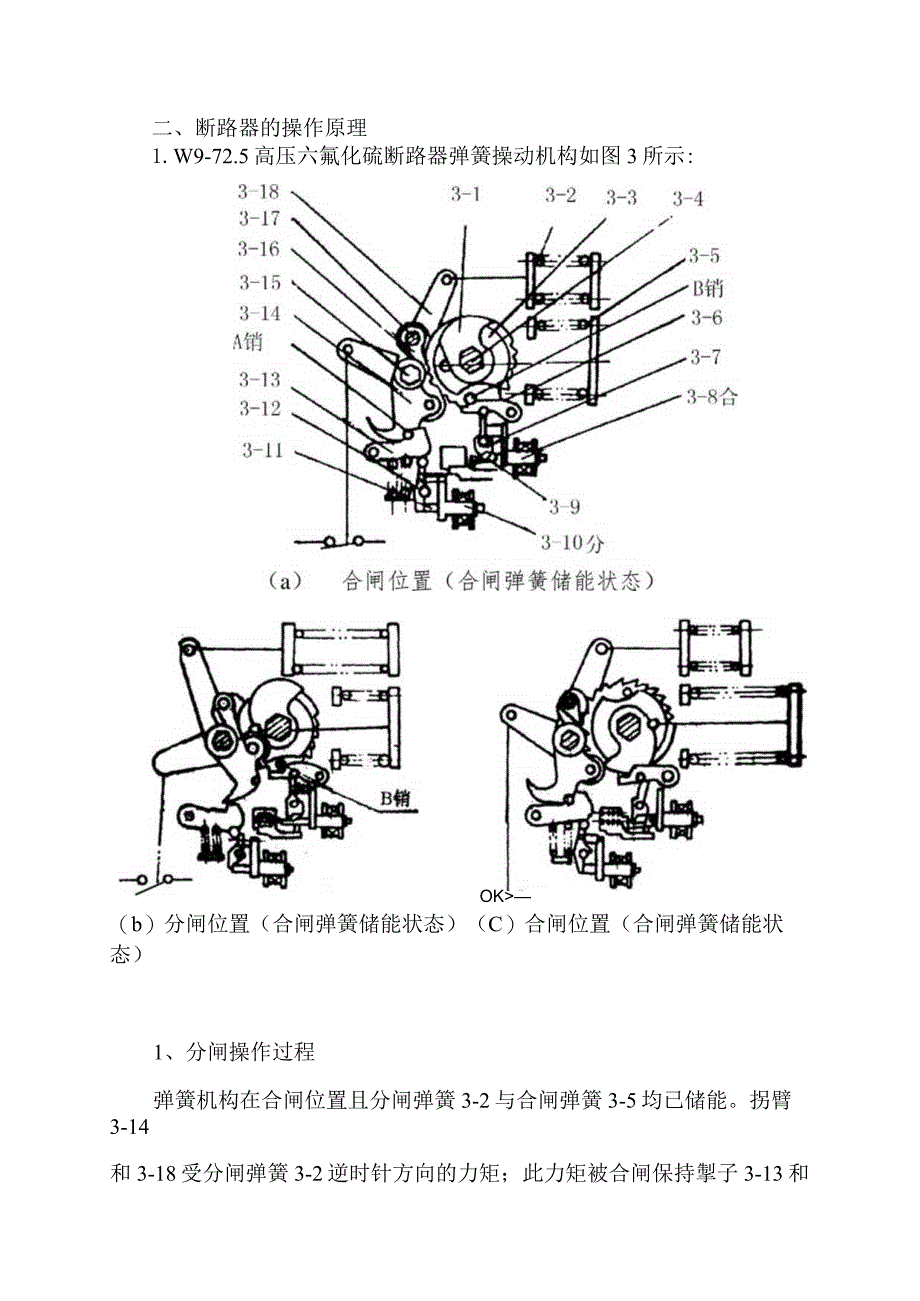

2、）、弹簧操动机构，支柱五部分组成。断路器每极为单柱单断口，呈I型布置，三个单极装在同一个框架上，采用三相机械联动，同期性好，适宜于频繁操作，机械性能可靠性高。1.W9-72.5高压六氟化硫断路器外形如图1所示：2、灭弧原理1、灭弧室图15、支柱断路器的灭弧室为自能式灭弧结构，断路器分闸时，利用压气缸内的高压热膨胀气流熄灭电弧，其灭弧室原理如图2所示:二、断路器的操作原理1.W9-72.5高压六氟化硫断路器弹簧操动机构如图3所示:OK（b）分闸位置（合闸弹簧储能状态）（C）合闸位置（合闸弹簧储能状态）1、分闸操作过程弹簧机构在合闸位置且分闸弹簧3-2与合闸弹簧3-5均已储能。拐臂3-14和3-1
3、8受分闸弹簧3-2逆时针方向的力矩；此力矩被合闸保持掣子3-13和分闸掣子3-12锁住。分闸操作步骤如下:（1）分闸电磁铁3-10的线圈接受分闸信号后带电，其动铁芯311动作，冲击分闸掣子3-12；（2）分闸掣子312顺时针方向旋转，释放合闸保持掣子313；（3）合闸保持掣子顺时针方向旋转，将释放销子A；（4）拐臂3-14和318受分闸弹簧3-2的推力，向逆时针方向旋转；（5）拐臂3-18通过断路器下部的连板和操作杆使动、头快速分离，断路器分闸。2、合闸操作过程弹簧操作在分闸位置，合闸弹簧3-5已储能，棘轮轴3-4承受联接在棘轮3-3上的合闸弹簧3-5逆时针方向的力矩，此力矩被储能保持掣子3-
4、6和合闸掣子3-7锁住。合闸操作的步骤如下：（1）合闸电磁铁3-8的线圈接受合闸信号后带电，掣子3-9动作，冲击合闸掣子3-7；（2）储能保持掣子3-6逆时针旋转释放B销，棘轮33在合闸弹簧力的作用下，逆时针方向旋转，并带动棘轮3-4旋转，使凸轮3-1推动拐臂3-14顺时针方向旋转，并带动拐臂轴3-15上的拐臂3-18顺指针方向旋转，同时压缩分闸弹簧3-2,为分闸弹簧储能；（3）与拐臂3-18相联接的操作杆，使动触头快速合闸；（4）合闸操作完成后的机构状态如图3（c）所示，A销再次被合闸保持掣子3-13销住；3、弹簧机构的合闸弹簧储能机构合闸操作完成后，合闸弹簧3-5处于释放状态如图9（c）,
5、棘爪轴3-17通过齿轮与电机相联，断路器合闸到位后，电机立即启动，对合闸弹簧进行储能。合闸弹簧储能动作如下：（1）电动机启动，使棘爪轴3-17旋转；（2）偏心的棘爪轴3-17上的两个棘爪316,在棘爪轴的传动中与棘轮3-3上的齿交替进行啮合，使棘轮转动；（3）棘轮3-3逆时针方向旋转，带动拉杆使合闸弹簧3-5储能；（4）通过死点后，棘轮轴3-4由合闸弹簧3-5给以逆时针方向的转动力矩，此力矩通过B销被储能保持掣子3-6锁住；（5）图3（a）为合闸弹簧储能后的机构状态。三、断路器的运行及维护1、运行中的巡视检查（1）检查断路器瓷套的应完好，无损坏和表面污秽现象如有损坏，需停电补釉或更换新的瓷瓶；
6、表面污秽很大，需停电擦拭；（2）观察SF6密度继电器气体压力应报警压力，并做好记录；（3）观察位置指示器，分合指示牌正确，分、合闸到位；（4）观察主接线端子的颜色变化，目测接线端子的螺栓，是否有熔化;（5）断路器接地应良好，紧固件松动情况；（6）检查各阀门的开闭状态，检测阀打开，充气阀和采样阀关闭；（7）观察断路器动作计数器，应能正确显示操作次数；（8）观察储能指示应在储能满的位置；2、断路器的运行维护(1)年检时，对断路器锈蚀和涂漆掉落部分进行处理，对机构进行尺寸复核和润滑。(2)定期对断路器进行检漏检查，年泄漏率Wl%O(3)年检时，进行气体水分检测，气体的水分含量不得超过300ppm四、
7、断路器故障分析及检修1、漏气分析及处理(1)与灭弧室静侧相联的铸件有沙眼。少许泄漏时，对沙眼处进行补焊处理。大量泄漏时，需进行更换处理；(2)阀门漏气。需进行更换处理；(3)密度继电器出现漏气。需进行更换处理；(4)气体管路沙眼或裂缝。对漏气处进行补焊处理；(5)密封圈老化或密封部位的螺栓处漏气。对密封圈进行更换或对螺栓进行紧固。注：若气压在短时间内就降低OQlMpa左右，然后停止降低，这是由于温度变化所致，为正常现象，不属于漏气问题。2、水分超标分析及处理(1)水份仪故障，或操作不正确。更换水份仪或采取正确的操作方法；(2)水份仪及配套管路未彻底干燥。水份仪通电，进行彻底干燥(有条件用高温高
8、纯氮气冲洗)；(3)充气时，气瓶内水份超标。回收气体至负压，再用真空机抽真空至133Pa以下，再抽2小时，保持4小时检查真空度若无降低，后充入水份合格的气体，静置12小时后重新检查微水；(4)吸附剂失效。更换新的吸附剂。3、断路器拒分、拒合(1)检查操作电源是否正常，用万用表从端子排上测量输入电压,电压低于额定值的30%或无电压。恢复电源；(2)检查产品二次接线是否正确，是否有线头虚接漏接现象。如有错误，进行纠正；(3)分合闸保险销没有取下。关掉电源，取下保险销，重新操作;(4)线圈内部有明显卡滞。关掉电源，解除线圈电源线，卸下线圈，如果有备件线圈则进行更换，否则拆开线圈进行简单修理，然后装上
9、代用，待有新线圈后进行更换；(5)合闸弹簧未储能，无法合闸。合上自动开关，对弹簧进行储能；(6)气压降低，造成机构低气压闭锁；检查漏气原因，处理后，将气压补到额定值；(7)转换开关接点接触不良；关掉电源，重调转换开关转杆角度,使接触恢复正常。(8)本体直动密封杆卡滞；回收气体，解开直动密封杆与拐臂的连接，松开直动密封小法兰上的三个螺钉，将直动密封杆边转动边往下拉，取出密封垫，检查铜垫和弹簧是否有磨损变形现象，若有则进行更换即可。五、结束语西开生产的LW9-72.5高压六氟化硫断路器已在电厂，变电站等广泛运行和使用。对于电厂和变电站运行、检修人员来说，掌握高压六氟化硫断路器的结构和动作原理必不可少。不断提高运行和检修人员的业务水平，对于电网的安全运行非常重要。王亚锋西安西电高压开关有限责任公司助理工程师
