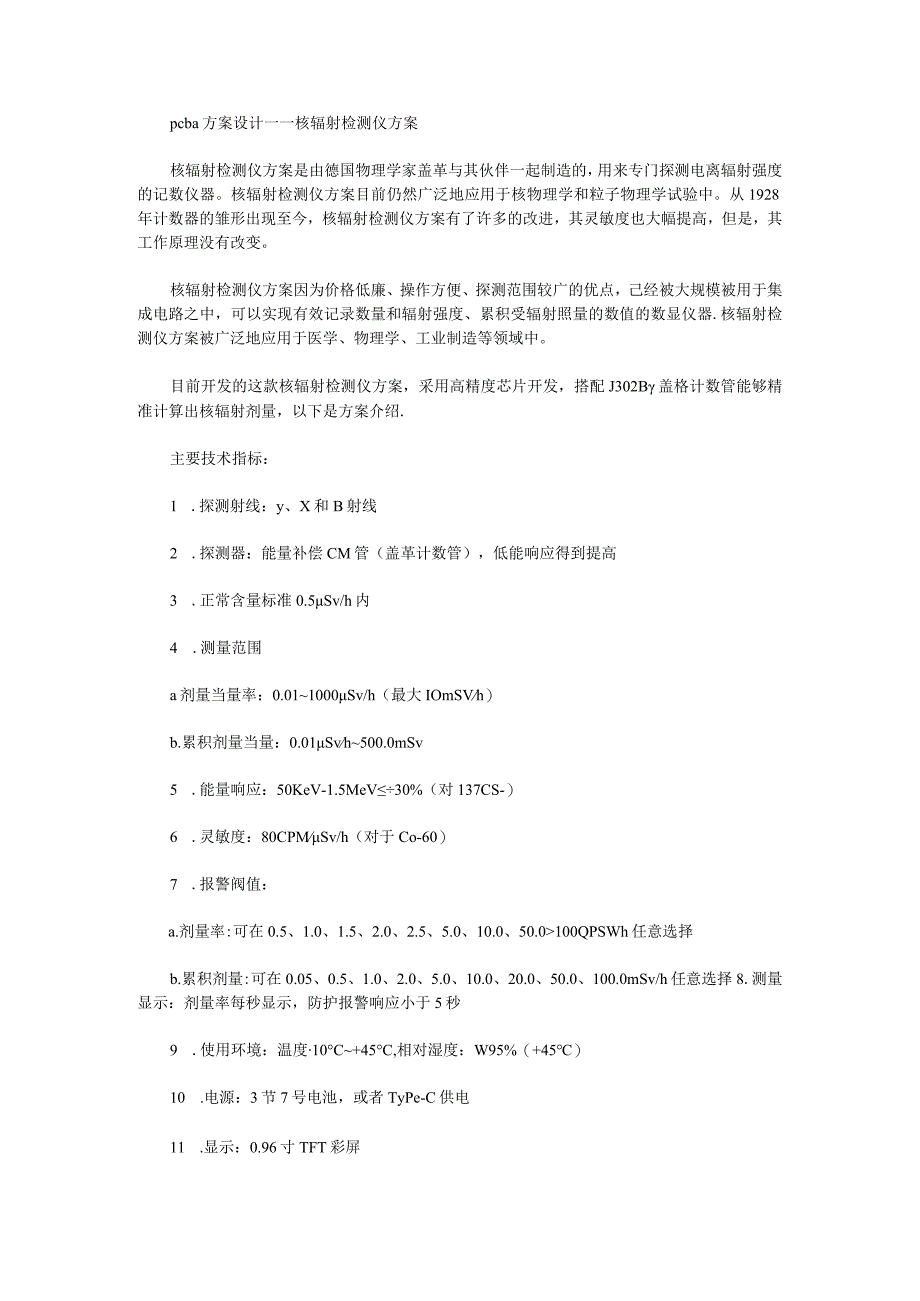

pcba方案设计——核辐射检测仪方案.docx_第1页
第1页 / 共2页

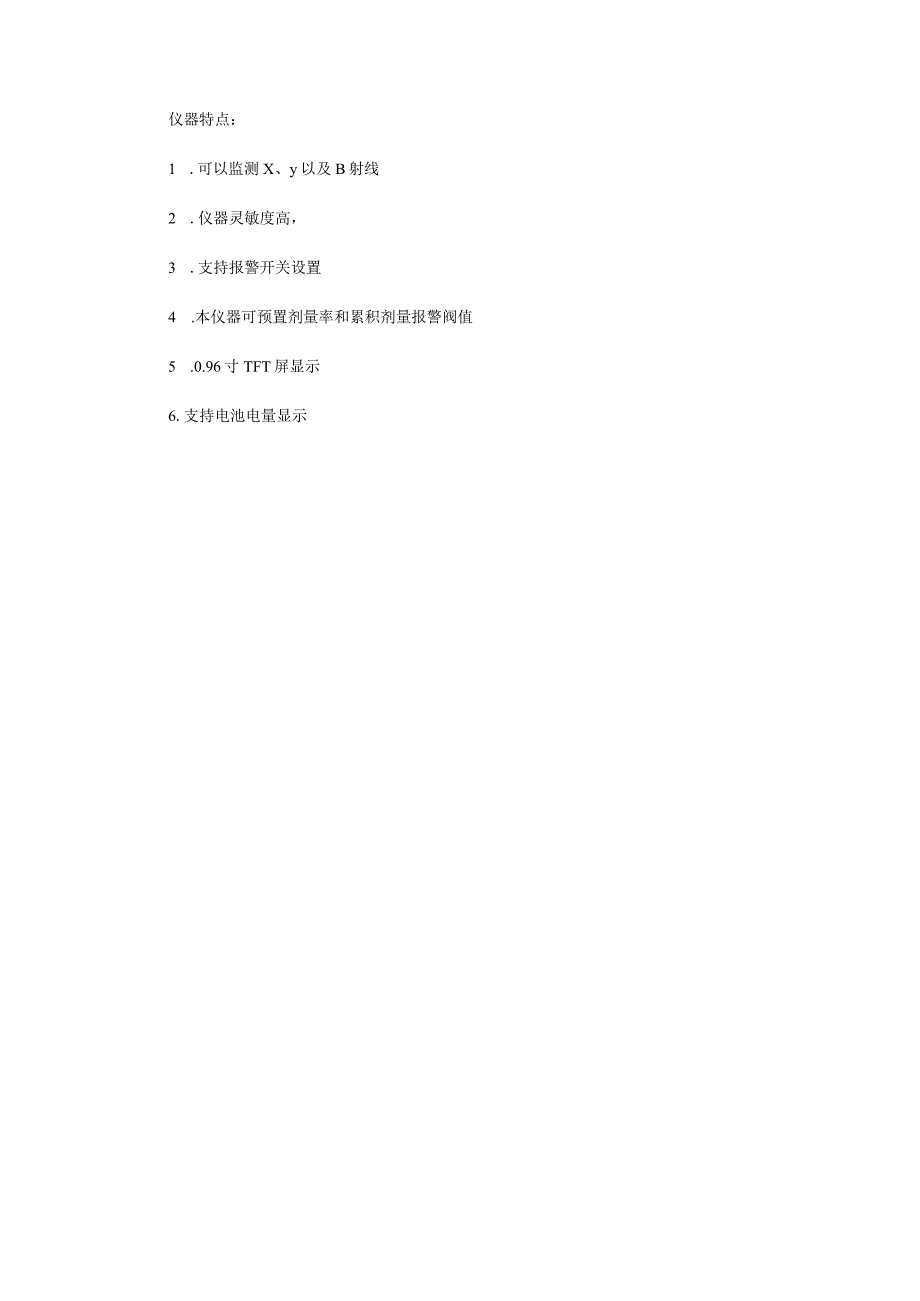

pcba方案设计——核辐射检测仪方案.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《pcba方案设计——核辐射检测仪方案.docx》由会员分享,可在线阅读,更多相关《pcba方案设计——核辐射检测仪方案.docx(2页珍藏版)》请在第壹文秘上搜索。

1、pcba方案设计一一核辐射检测仪方案核辐射检测仪方案是由德国物理学家盖革与其伙伴一起制造的,用来专门探测电离辐射强度的记数仪器。核辐射检测仪方案目前仍然广泛地应用于核物理学和粒子物理学试验中。从1928年计数器的雏形出现至今,核辐射检测仪方案有了许多的改进,其灵敏度也大幅提高,但是,其工作原理没有改变。核辐射检测仪方案因为价格低廉、操作方便、探测范围较广的优点,己经被大规模被用于集成电路之中,可以实现有效记录数量和辐射强度、累积受辐射照量的数值的数显仪器.核辐射检测仪方案被广泛地应用于医学、物理学、工业制造等领域中。目前开发的这款核辐射检测仪方案,采用高精度芯片开发,搭配J302B盖格计数管能

2、够精准计算出核辐射剂量,以下是方案介绍.主要技术指标:1 .探测射线:y、X和B射线2 .探测器:能量补偿CM管(盖革计数管),低能响应得到提高3 .正常含量标准0.5Sv/h内4 .测量范围a剂量当量率:0.011000Sv/h(最大IOmSVh)b.累积剂量当量:0.01Svh500.0mSv5 .能量响应:50KeV-1.5MeV30%(对137CS-)6 .灵敏度:80CPMSv/h(对于Co-60)7 .报警阀值:a.剂量率:可在0.5、1.0、1.5、2.0、2.5、5.0、10.0、50.0100QPSWh任意选择b.累积剂量:可在0.05、0.5、1.0、2.0、5.0、10.0、20.0、50.0、100.0mSv/h任意选择8.测量显示:剂量率每秒显示,防护报警响应小于5秒9 .使用环境:温度10C+45C,相对湿度:W95%(+45)10 .电源:3节7号电池,或者TyPe-C供电11 .显示:0.96寸TFT彩屏仪器特点:1 .可以监测X、y以及B射线2 .仪器灵敏度高,3 .支持报警开关设置4 .本仪器可预置剂量率和累积剂量报警阀值5 .0.96寸TFT屏显示6.支持电池电量显示
