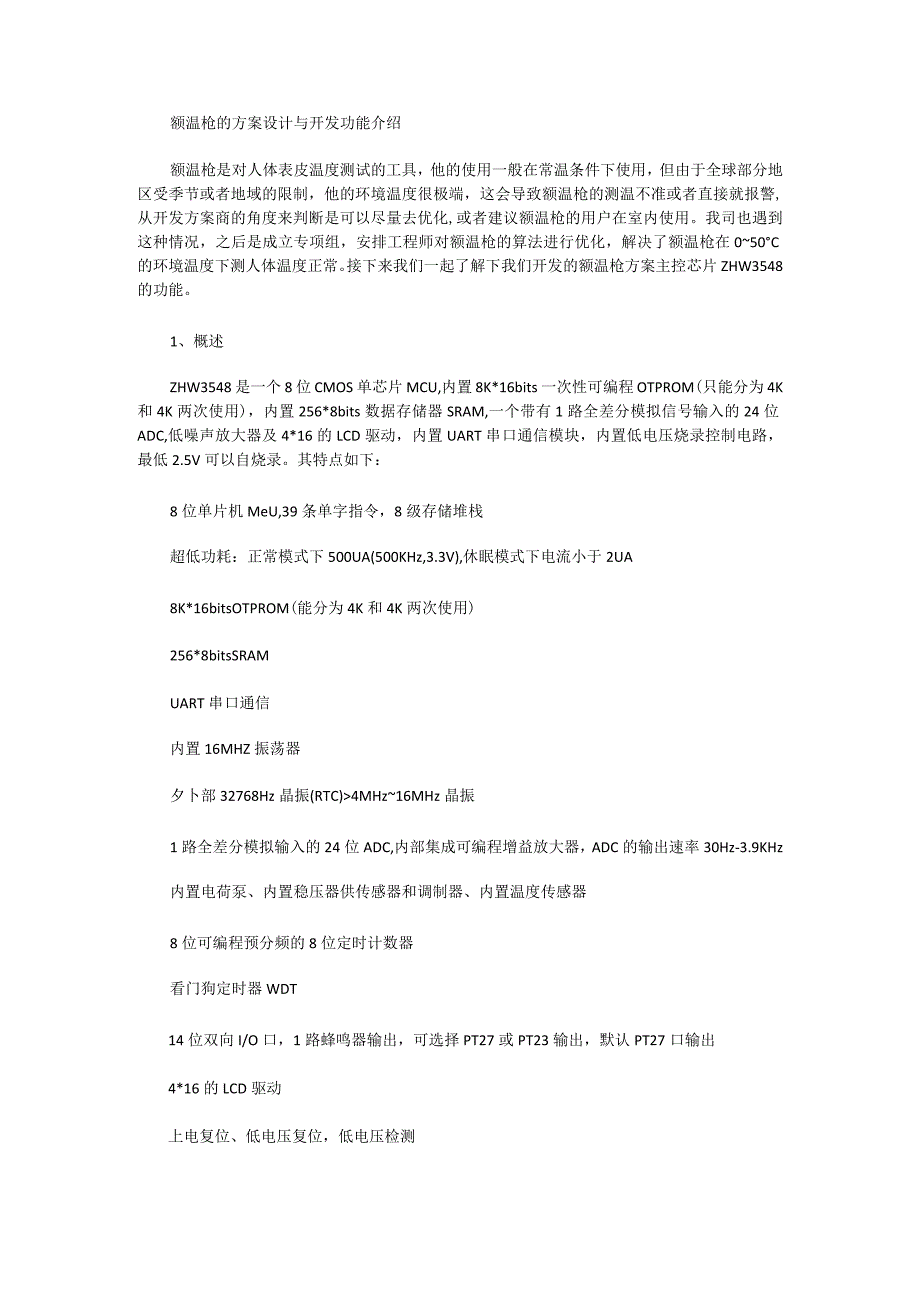

额温枪的方案设计与开发功能介绍.docx_第1页
第1页 / 共2页

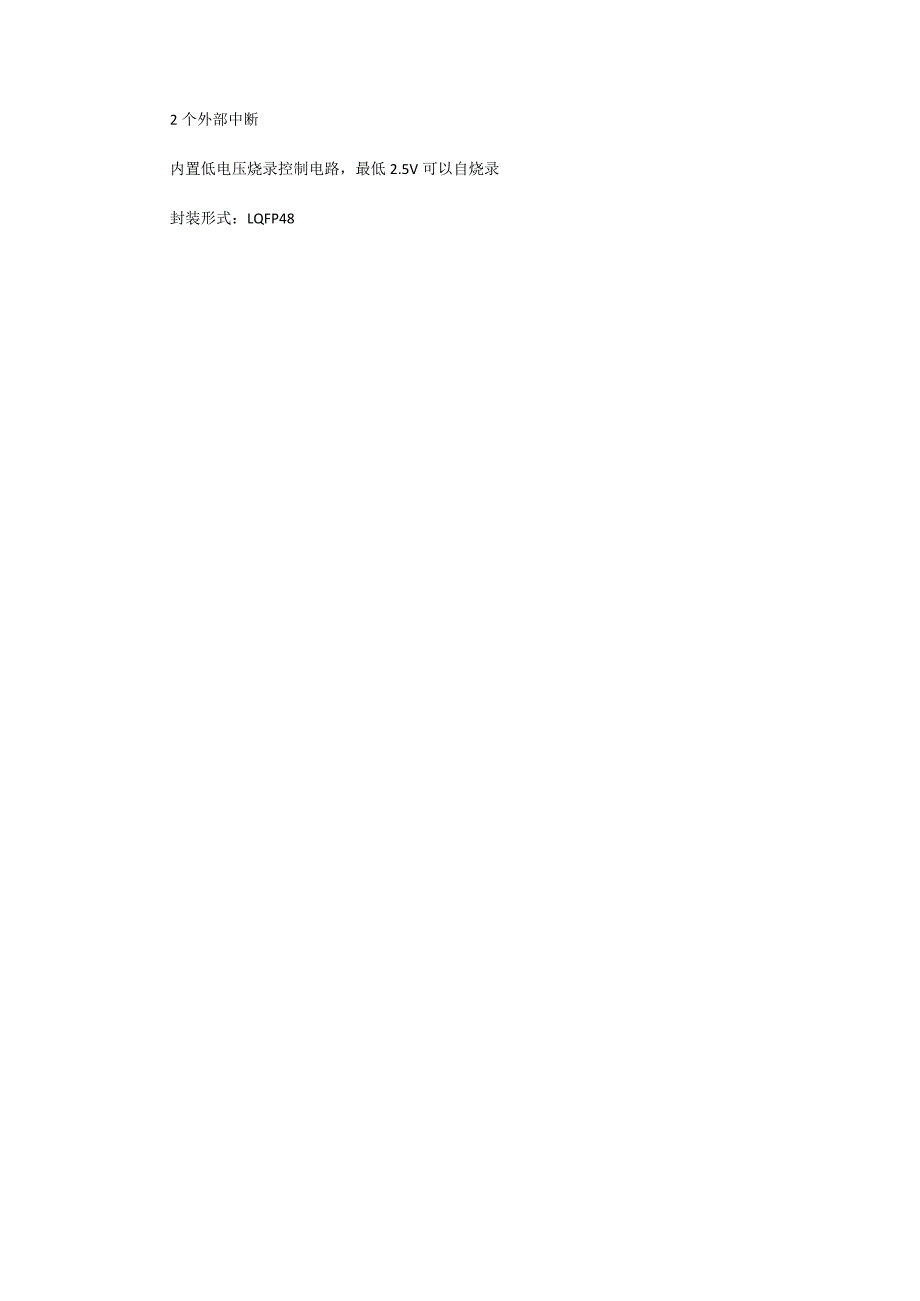

额温枪的方案设计与开发功能介绍.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《额温枪的方案设计与开发功能介绍.docx》由会员分享,可在线阅读,更多相关《额温枪的方案设计与开发功能介绍.docx(2页珍藏版)》请在第壹文秘上搜索。

1、额温枪的方案设计与开发功能介绍额温枪是对人体表皮温度测试的工具,他的使用一般在常温条件下使用,但由于全球部分地区受季节或者地域的限制,他的环境温度很极端,这会导致额温枪的测温不准或者直接就报警,从开发方案商的角度来判断是可以尽量去优化,或者建议额温枪的用户在室内使用。我司也遇到这种情况,之后是成立专项组,安排工程师对额温枪的算法进行优化,解决了额温枪在050C的环境温度下测人体温度正常。接下来我们一起了解下我们开发的额温枪方案主控芯片ZHW3548的功能。1、概述ZHW3548是一个8位CMOS单芯片MCU,内置8K*16bits一次性可编程OTPROM(只能分为4K和4K两次使用),内置25

2、6*8bits数据存储器SRAM,一个带有1路全差分模拟信号输入的24位ADC,低噪声放大器及4*16的LCD驱动,内置UART串口通信模块,内置低电压烧录控制电路,最低2.5V可以自烧录。其特点如下:8位单片机MeU,39条单字指令,8级存储堆栈超低功耗:正常模式下500UA(500KHz,3.3V),休眠模式下电流小于2UA8K*16bitsOTPROM(能分为4K和4K两次使用)256*8bitsSRAMUART串口通信内置16MHZ振荡器夕卜部32768Hz晶振(RTC)4MHz16MHz晶振1路全差分模拟输入的24位ADC,内部集成可编程增益放大器,ADC的输出速率30Hz-3.9KHz内置电荷泵、内置稳压器供传感器和调制器、内置温度传感器8位可编程预分频的8位定时计数器看门狗定时器WDT14位双向I/O口,1路蜂鸣器输出,可选择PT27或PT23输出,默认PT27口输出4*16的LCD驱动上电复位、低电压复位,低电压检测2个外部中断内置低电压烧录控制电路,最低2.5V可以自烧录封装形式:LQFP48
