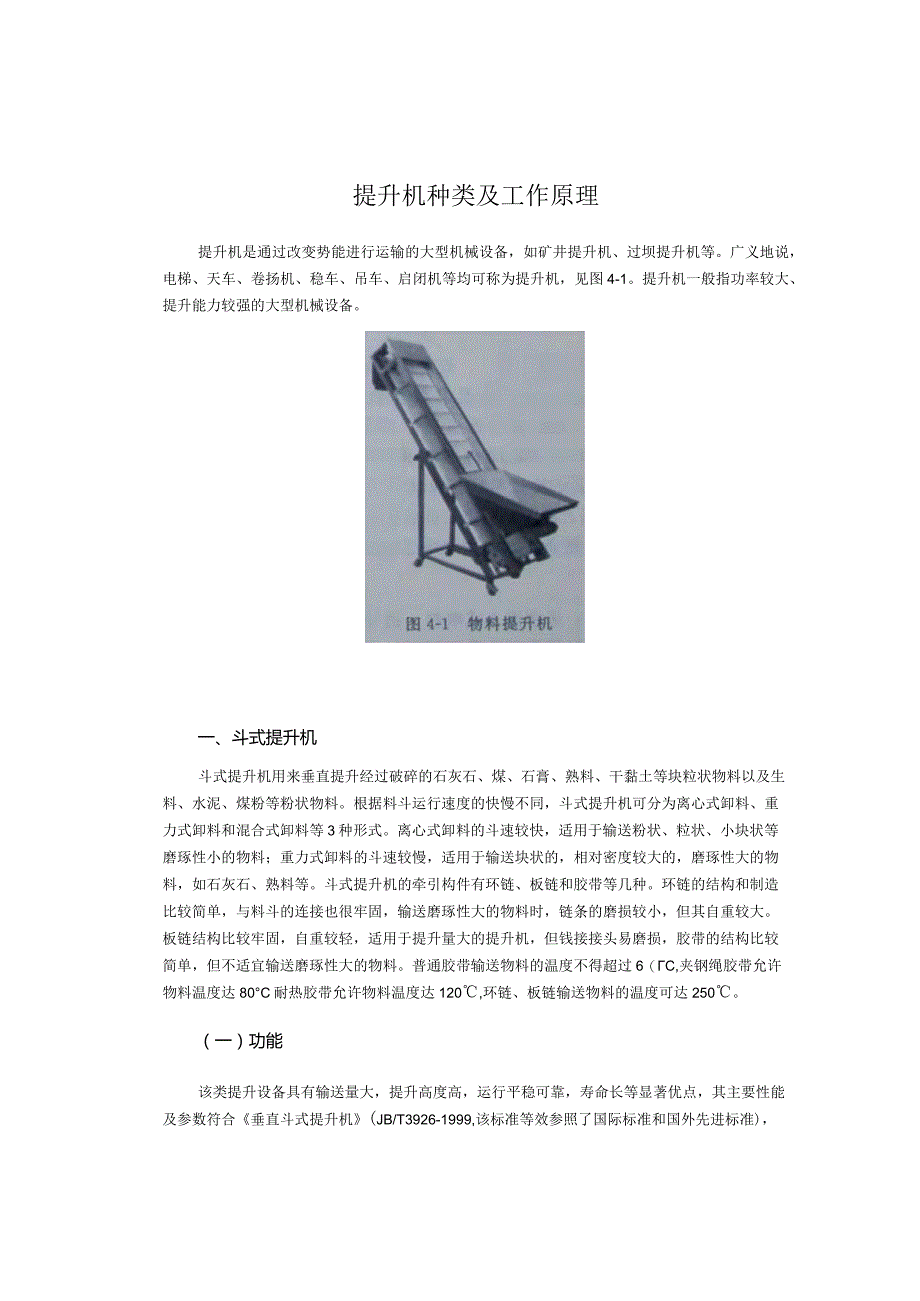

1、提升机种类及工作原理提升机是通过改变势能进行运输的大型机械设备，如矿井提升机、过坝提升机等。广义地说，电梯、天车、卷扬机、稳车、吊车、启闭机等均可称为提升机，见图4-1。提升机一般指功率较大、提升能力较强的大型机械设备。一、斗式提升机斗式提升机用来垂直提升经过破碎的石灰石、煤、石膏、熟料、干黏土等块粒状物料以及生料、水泥、煤粉等粉状物料。根据料斗运行速度的快慢不同，斗式提升机可分为离心式卸料、重力式卸料和混合式卸料等3种形式。离心式卸料的斗速较快，适用于输送粉状、粒状、小块状等磨琢性小的物料；重力式卸料的斗速较慢，适用于输送块状的，相对密度较大的，磨琢性大的物料，如石灰石、熟料等。斗式提升机的
2、牵引构件有环链、板链和胶带等几种。环链的结构和制造比较简单，与料斗的连接也很牢固，输送磨琢性大的物料时，链条的磨损较小，但其自重较大。板链结构比较牢固，自重较轻，适用于提升量大的提升机，但钱接接头易磨损，胶带的结构比较简单，但不适宜输送磨琢性大的物料。普通胶带输送物料的温度不得超过6（C,夹钢绳胶带允许物料温度达80C耐热胶带允许物料温度达120,环链、板链输送物料的温度可达250。（一）功能该类提升设备具有输送量大，提升高度高，运行平稳可靠，寿命长等显著优点，其主要性能及参数符合垂直斗式提升机(JB/T3926-1999,该标准等效参照了国际标准和国外先进标准)，牵引圆环链符合矿用高强度圆环

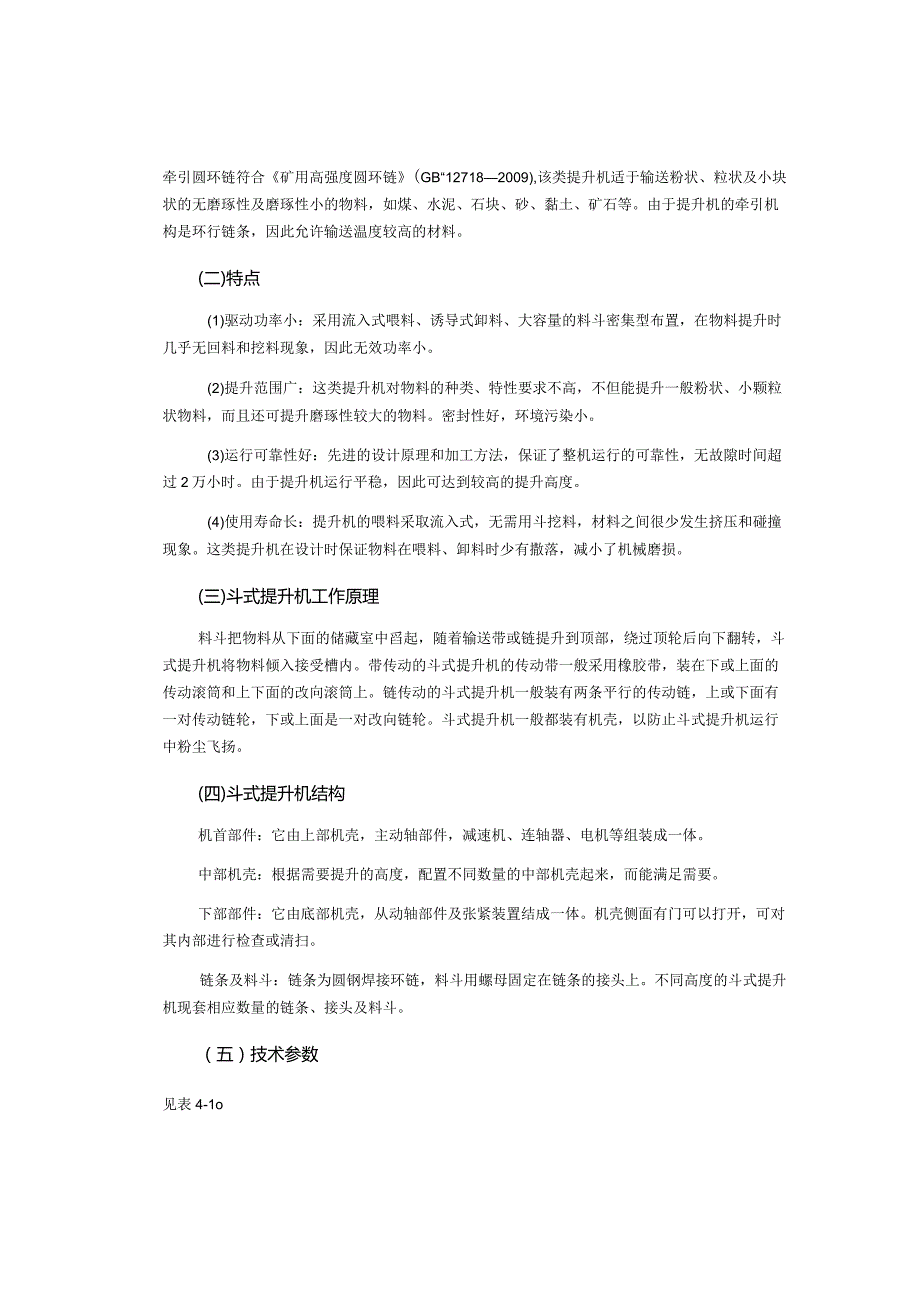

3、链(GB“127182009),该类提升机适于输送粉状、粒状及小块状的无磨琢性及磨琢性小的物料，如煤、水泥、石块、砂、黏土、矿石等。由于提升机的牵引机构是环行链条，因此允许输送温度较高的材料。(二)特点(1)驱动功率小：采用流入式喂料、诱导式卸料、大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象，因此无效功率小。(2)提升范围广：这类提升机对物料的种类、特性要求不高，不但能提升一般粉状、小颗粒状物料，而且还可提升磨琢性较大的物料。密封性好，环境污染小。(3)运行可靠性好：先进的设计原理和加工方法，保证了整机运行的可靠性，无故隙时间超过2万小时。由于提升机运行平稳，因此可达到较高的提升高
4、度。(4)使用寿命长：提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。这类提升机在设计时保证物料在喂料、卸料时少有撒落，减小了机械磨损。(三)斗式提升机工作原理料斗把物料从下面的储藏室中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转，斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机运行中粉尘飞扬。(四)斗式提升机结构机首部件：它由上部机壳，主动轴部件，减速机、连轴器、电

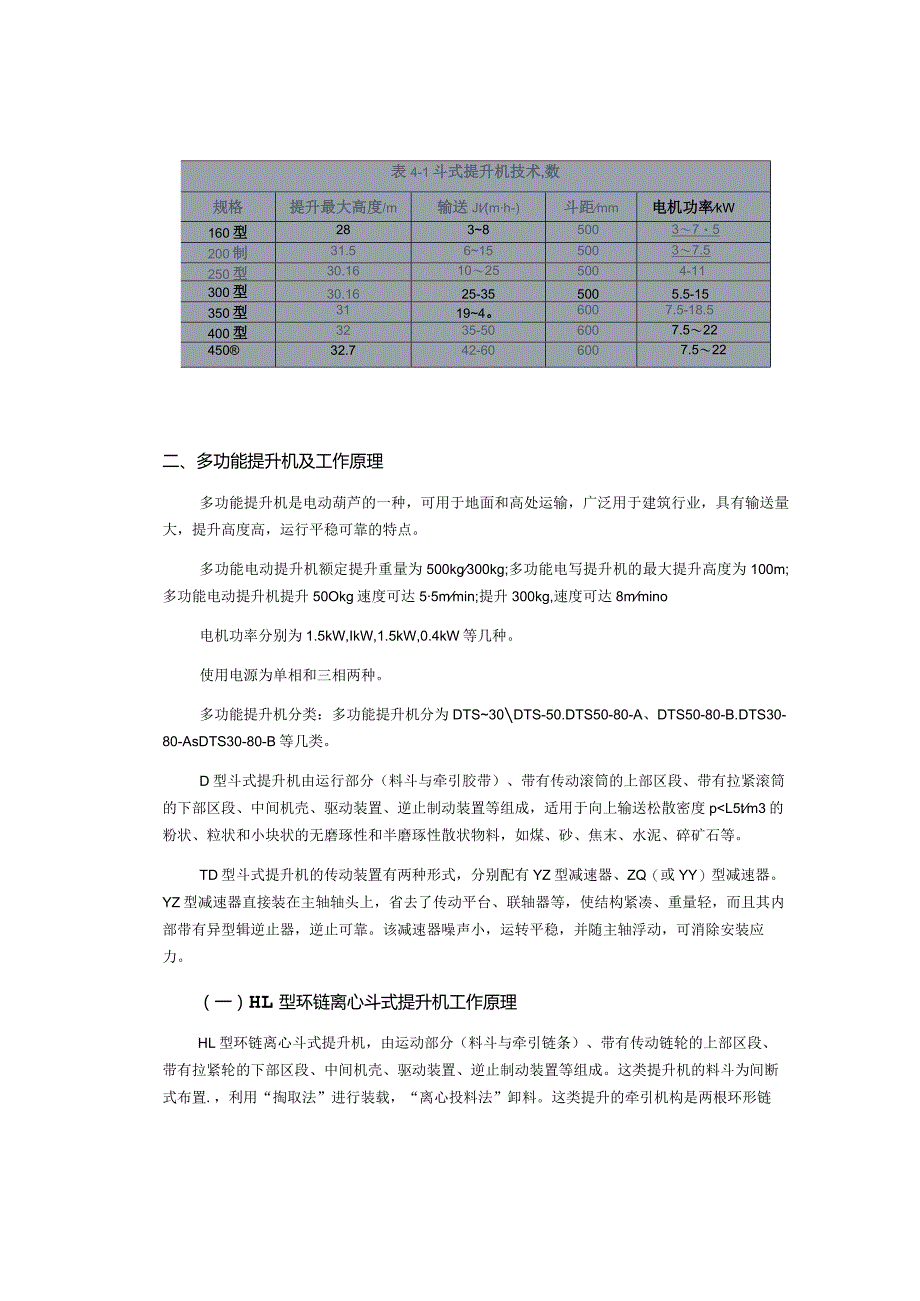

5、机等组装成一体。中部机壳：根据需要提升的高度，配置不同数量的中部机壳起来，而能满足需要。下部部件：它由底部机壳，从动轴部件及张紧装置结成一体。机壳侧面有门可以打开，可对其内部进行检查或清扫。链条及料斗：链条为圆钢焊接环链，料斗用螺母固定在链条的接头上。不同高度的斗式提升机现套相应数量的链条、接头及料斗。（五）技术参数见表4-1o表4-1斗式提升机技术,数规格提升最大高度/m输送Jt(mh-)斗距mm电机功率kW160型2838500375200制31.561550037.5250型30.1610255004-11300型30.1625-355005.5-15350型31194。6007.5-1
6、8.5400型3235-506007.52245032.742-606007.522二、多功能提升机及工作原理多功能提升机是电动葫芦的一种，可用于地面和高处运输，广泛用于建筑行业，具有输送量大，提升高度高，运行平稳可靠的特点。多功能电动提升机额定提升重量为500kg300kg;多功能电写提升机的最大提升高度为100m;多功能电动提升机提升50Okg速度可达55mmin;提升300kg,速度可达8mmino电机功率分别为1.5kW,IkW,1.5kW,0.4kW等几种。使用电源为单相和三相两种。多功能提升机分类：多功能提升机分为DTS30DTS-50.DTS50-80-A、DTS50-80-B.
7、DTS30-80-AsDTS30-80-B等几类。D型斗式提升机由运行部分（料斗与牵引胶带）、带有传动滚筒的上部区段、带有拉紧滚筒的下部区段、中间机壳、驱动装置、逆止制动装置等组成，适用于向上输送松散密度pL5tm3的粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。TD型斗式提升机的传动装置有两种形式，分别配有YZ型减速器、ZQ（或YY）型减速器。YZ型减速器直接装在主轴轴头上，省去了传动平台、联轴器等，使结构紧凑、重量轻，而且其内部带有异型辑逆止器，逆止可靠。该减速器噪声小，运转平稳，并随主轴浮动，可消除安装应力。（一）HL型环链离心斗式提升机工作原理HL型环
8、链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。这类提升机的料斗为间断式布置.，利用“掏取法”进行装载，“离心投料法”卸料。这类提升的牵引机构是两根环形链条。（二）TH型斗式提升机工作原理TH型斗式提升机是一种圆环链斗式提升机，采用混合式或重力卸料，挖取式装料。牵引件采用优质合金钢高度圆环链。中部机壳分单、双通道两种形式，其作用是使机内重锤箱通过恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗因偶然因素引起卡壳现象时
9、有一定的容让性，能够有效保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5tm3,易于掏取的粉状、粒状、小块状磨琢性大的小的物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送，主要适用于输送温度在250以下的粉状、粒状、小块状物料。（三）NE型板链斗式提升机工作原理NE型板链斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，在重力作用下物料自行卸料。该型提升机规格多（如NE15NE800就有11种），提升量广；且生产能高，能耗较低，可逐步代替其他类型提升机。该型提升机采用封闭式机壳，链速低，几乎无回料现象，因此无功功率损耗小，噪声小，寿命长。（
10、四）DZC型振动式垂直提升机工作原理DZC型振动式垂直提升机由提升槽、振动电动机、减振系统和底座等组成。该型提升机采用振动电动机作为振动源，固定在提升槽上的两台型号相同的振动电动机轴线交叉一定角度，并按相反方向自动同步旋转。振动电动机所带的偏心块在旋转时各个瞬间位置所产生的离心力之分力沿抛掷方向作往复运动，使支承在减振器上的整个机体不停振动，使物料在提升槽内在被抛起的同时向上运动，物料落入料槽后，开始被抛起，此时可以使物料与空气充分接触，还可以起到干燥冷却的作用。该提升机对粉状、块状和短纤维状的固体物料（有黏性和易结块的除外）都可垂直输送。有敞开式、封闭式两种结构。并可按照用户需要进行特殊设计。三、液压提升机液压提升机是一种非剪叉式液压升降台，适用于二三层工业厂房，餐厅，酒楼楼层间的货物传输。一般液压提升机提升高度为4.5m;电动机功率为3000W;载重量为300400kg;工作台面为80OmmX58Omm;方便用户装车和挤堆，适合于不能开挖地坑的工作场所使用。该平台上部无需吊点，形式多样（单柱、双柱、四柱），运行平稳，操作简单可靠，楼层间货物传输经济便捷，见图4.2。可移动式物料提升机多用在仓库、码头等地方的货物搬运。坚固的结构和可靠的性能使这种设备在各种工作场所都能发挥作用。该种设备能整机移动，见图4-3。图4-2液压提升机图4-3进口液压物料提升机
