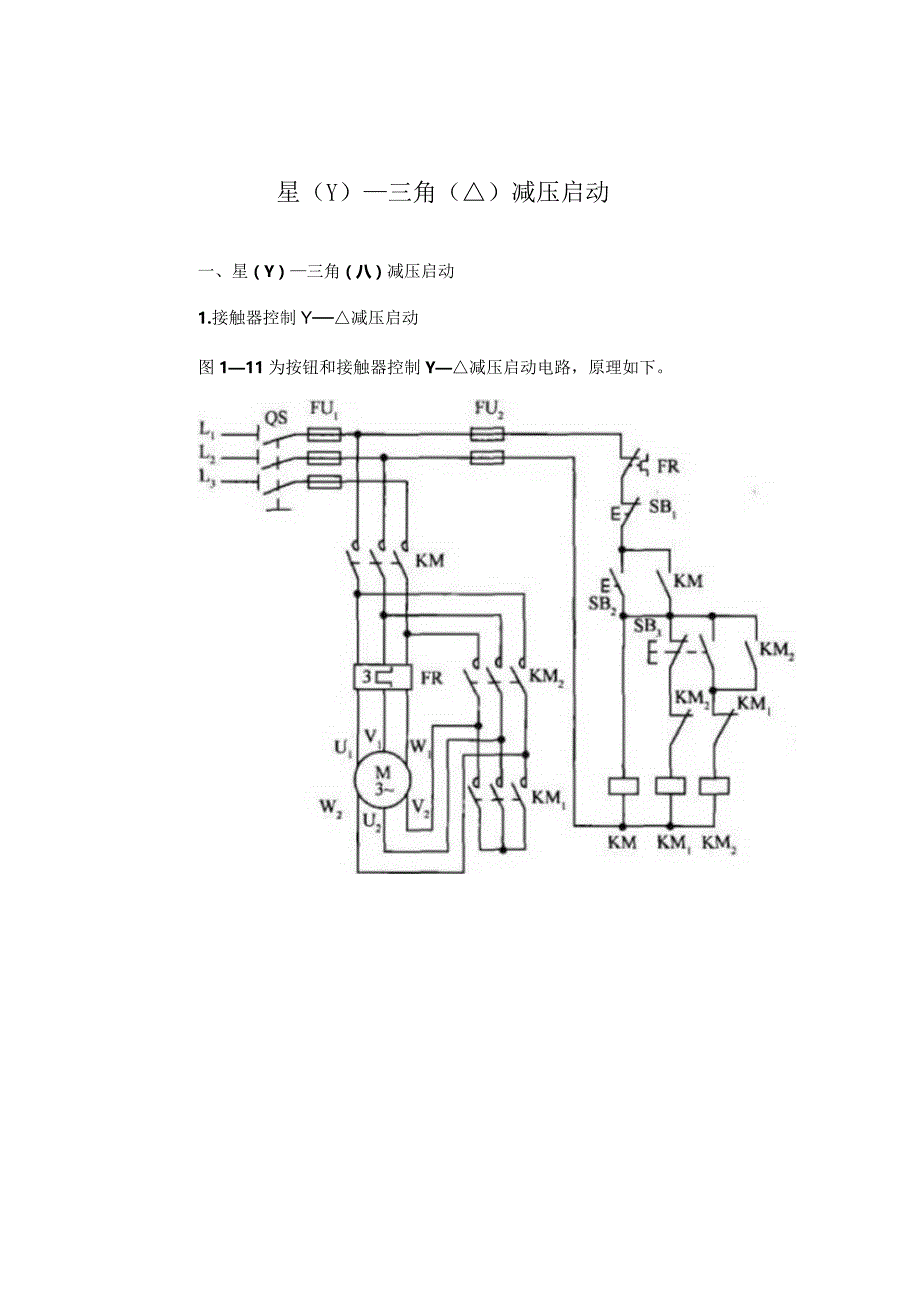

1、星（Y）三角（）减压启动一、星（Y）三角（八）减压启动1.接触器控制y减压启动图111为按钮和接触器控制Y减压启动电路，原理如下。图1一11接触器控制丫一减压启动Jfe动机Y连接减压启动：L KM线圈获电按 SB2一一 KMl线圈获电L KM自锁触点闭合LKM主触点闭合-L KMl主触点闭合一 I- KMl连锁触点分断电机接成Y启动电动机连接全压运行:1.KM,主触点分断1.KMl线阍断电一1.+KMl连锁触点闭合按SB，一厂KM2自锁触点闭合电动机接成运行-KM2线圈获电1KM,主触点闭合一JKM?连锁触点分断2.时间继电器自动控制Y-减压启动时间继电器自动控制Y-减压启动控制电路如图1-1
2、2所示。图1-12时间断路器控制Y-减压启动控制电路动作原理如下：合上电源开关QS。按SBfKMl线圈获电KM1主触点闭合一KM1连锁触点分断般触一KM线网获电-1.KM自锁触点闭合KM主触点闭合J电动机接成Y启动匚KT线圈获电_矗糯*点_KMl线圈-断电KM1常开触点分断（KT线圈失电）KM1主触点分断（电动机Y连接分断）KMl连锁触点闭合-厂KM2主触点闭合一电动机接成运行JKM2线圈获电一JKM,连锁触点分断二、电动机电磁抱闸制动控制电路电磁抱闸制动的控制电路与抱闸原理如图1-13所示。当按下按钮SBl,接触器KM线圈获电动作，给电动机通电。电磁抱闸的线圈ZT也通电，铁芯吸引街铁而闭合，
3、同时街铁克服弹簧拉力，使制动杠杆向上移动，让制动器的闸瓦与闸轮松开，电动机正常工作。按下停止按钮SB2之后，接触器KM线圈断电释放，电动机的电源被切断，电磁抱闸的线圈也断电，街铁释放，在弹簧拉力的作用下使闸瓦紧紧抱住闸轮，电动机就迅速被制动停转。图1-13电磁抱闸制动控制电路这种制动在起重机械上应用很广。当重物吊到一定高处，电路突然发生故障断电时，电动机断电，电磁抱闸线圈也断电，而闸瓦立即抱住闸轮，使电动机迅速制动停转，从而可防止重物掉下。另外，也可以利用这一点使重物停留在空中某个位置上。三、有变压器全波整流能耗制动电路如图1-14所示，当按下起动按钮SBl时，线圈KMl通电，主触点和常开辅助触点闭合，电动机启动。当接触器KMl动作后，时间继电器KT通电，其常开延时分断触点KT瞬时接通，但由于常闭辅助触点KMI已分断，故KM2不能得电动作。而当需要停机时，按下停止按钮SB2,于是KMI断电，常开触点断开，KT断电，常闭辅助触点KMl接通，使线圈KM2通电，常开触点KM2闭合，定子绕组通入直流电，使其制动。-380VABC图1/4有变压器全波整流能耗制动电路当延时时间到后，时间继电器延时分断触点断开，使线圈KM2断电，切断直流电流，制动结束。
