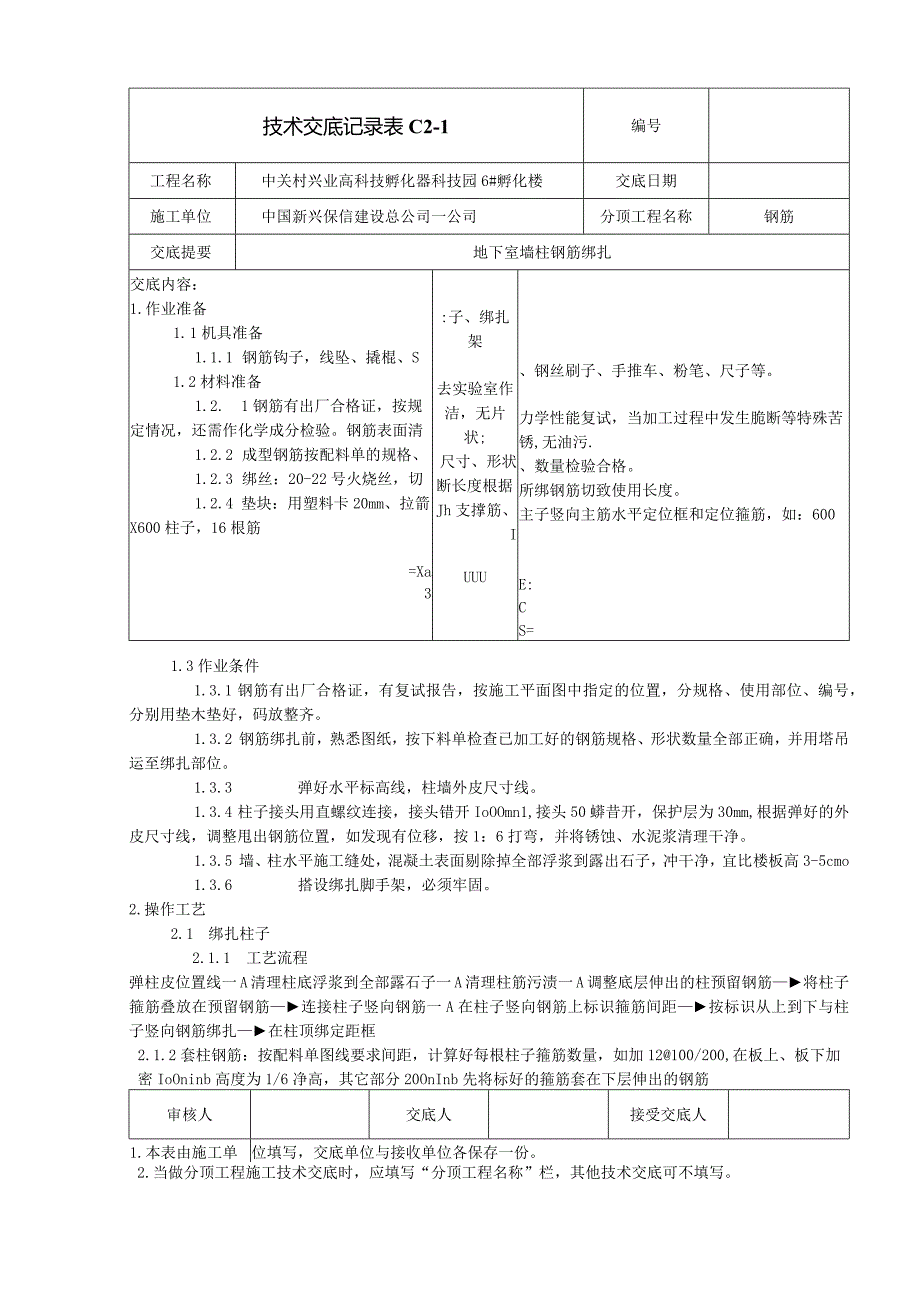

1、技术交底记录表C2-1编号工程名称中关村兴业高科技孵化器科技园6#孵化楼交底日期施工单位中国新兴保信建设总公司一公司分顶工程名称钢筋交底提要地下室墙柱钢筋绑扎交底内容：1 .作业准备1. 1机具准备1.1.1 钢筋钩子，线坠、撬棍、S1.2材料准备1.2. 1钢筋有出厂合格证，按规定情况，还需作化学成分检验。钢筋表面清1.2.2 成型钢筋按配料单的规格、1.2.3 绑丝：20-22号火烧丝，切1.2.4 垫块：用塑料卡20mm、拉箭X600柱子，16根筋=Xa3:子、绑扎架去实验室作洁，无片状;尺寸、形状断长度根据Jh支撑筋、IUUU、钢丝刷子、手推车、粉笔、尺子等。力学性能复试，当加工过程中
2、发生脆断等特殊苦锈,无油污.、数量检验合格。所绑钢筋切致使用长度。主子竖向主筋水平定位框和定位箍筋，如：600E:CS=1.3作业条件1.3.1 钢筋有出厂合格证，有复试报告，按施工平面图中指定的位置，分规格、使用部位、编号，分别用垫木垫好，码放整齐。1.3.2 钢筋绑扎前，熟悉图纸，按下料单检查已加工好的钢筋规格、形状数量全部正确，并用塔吊运至绑扎部位。1.3.3 弹好水平标高线，柱墙外皮尺寸线。1.3.4 柱子接头用直螺纹连接，接头错开IoOOmn1,接头50蟒昔开，保护层为30mm,根据弹好的外皮尺寸线，调整甩出钢筋位置，如发现有位移，按1：6打弯，并将锈蚀、水泥浆清理干净。1.3.5
3、墙、柱水平施工缝处，混凝土表面剔除掉全部浮浆到露出石子，冲干净，宜比楼板高3-5cmo1.3.6 搭设绑扎脚手架，必须牢固。2.操作工艺2.1 绑扎柱子2.1.1 工艺流程弹柱皮位置线一A清理柱底浮浆到全部露石子一A清理柱筋污渍一A调整底层伸出的柱预留钢筋将柱子箍筋叠放在预留钢筋连接柱子竖向钢筋一A在柱子竖向钢筋上标识箍筋间距按标识从上到下与柱子竖向钢筋绑扎在柱顶绑定距框2.1.2套柱钢筋：按配料单图线要求间距，计算好每根柱子箍筋数量，如加12100/200,在板上、板下加密IoOninb高度为1/6净高，其它部分20OnInb先将标好的箍筋套在下层伸出的钢筋审核人交底人接受交底人1.本表由施

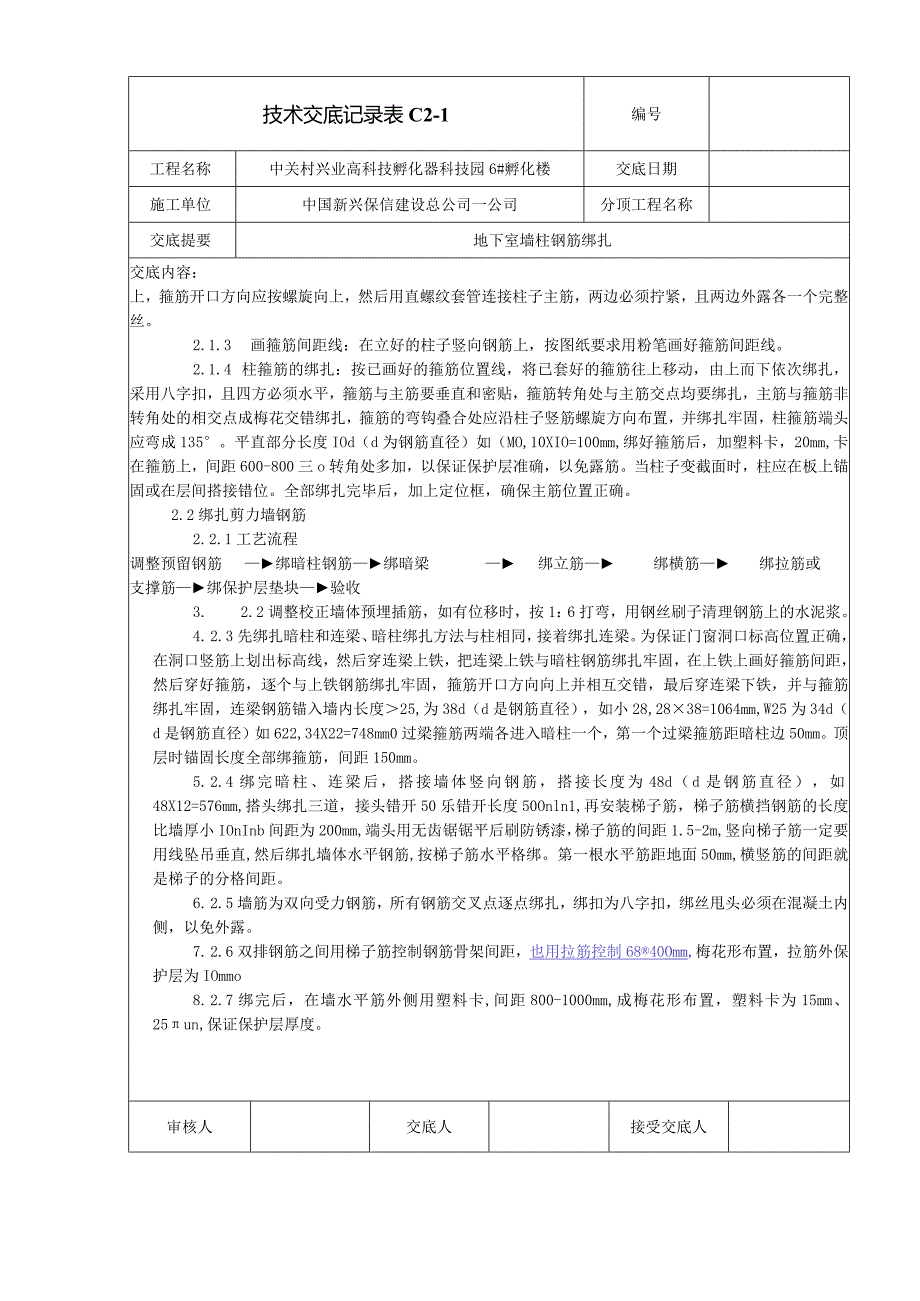

4、工单位填写，交底单位与接收单位各保存一份。2.当做分顶工程施工技术交底时，应填写“分顶工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称中关村兴业高科技孵化器科技园6#孵化楼交底日期施工单位中国新兴保信建设总公司一公司分顶工程名称交底提要地下室墙柱钢筋绑扎交底内容：上，箍筋开口方向应按螺旋向上，然后用直螺纹套管连接柱子主筋，两边必须拧紧，且两边外露各一个完整丝。2.1.3 画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔画好箍筋间距线。2.1.4 柱箍筋的绑扎：按已画好的箍筋位置线，将已套好的箍筋往上移动，由上而下依次绑扎，采用八字扣，且四方必须水平，箍筋与主筋要垂直
5、和密贴，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角处的相交点成梅花交错绑扎，箍筋的弯钩叠合处应沿柱子竖筋螺旋方向布置，并绑扎牢固，柱箍筋端头应弯成135。平直部分长度IOd（d为钢筋直径）如（MO,10XIO=100mm,绑好箍筋后，加塑料卡，20mm,卡在箍筋上，间距600-800三o转角处多加，以保证保护层准确，以免露筋。当柱子变截面时，柱应在板上锚固或在层间搭接错位。全部绑扎完毕后，加上定位框，确保主筋位置正确。2.2绑扎剪力墙钢筋2. 2.1工艺流程调整预留钢筋绑暗柱钢筋绑暗梁绑立筋绑横筋绑拉筋或支撑筋绑保护层垫块验收3. 2.2调整校正墙体预埋插筋，如有位移时，按1：6打弯，用钢
6、丝刷子清理钢筋上的水泥浆。4. 2.3先绑扎暗柱和连梁、暗柱绑扎方法与柱相同，接着绑扎连梁。为保证门窗洞口标高位置正确，在洞口竖筋上划出标高线，然后穿连梁上铁，把连梁上铁与暗柱钢筋绑扎牢固，在上铁上画好箍筋间距，然后穿好箍筋，逐个与上铁钢筋绑扎牢固，箍筋开口方向向上并相互交错，最后穿连梁下铁，并与箍筋绑扎牢固，连梁钢筋锚入墙内长度25,为38d（d是钢筋直径），如小28,2838=1064mm,W25为34d（d是钢筋直径）如622,34X22=748mm0过梁箍筋两端各进入暗柱一个，第一个过梁箍筋距暗柱边50mm。顶层时锚固长度全部绑箍筋，间距150mm。5. 2.4绑完暗柱、连梁后，搭接墙
7、体竖向钢筋，搭接长度为48d（d是钢筋直径），如48X12=576mm,搭头绑扎三道，接头错开50乐错开长度50Onln1,再安装梯子筋，梯子筋横挡钢筋的长度比墙厚小IOnInb间距为200mm,端头用无齿锯锯平后刷防锈漆，梯子筋的间距1.5-2m,竖向梯子筋一定要用线坠吊垂直,然后绑扎墙体水平钢筋,按梯子筋水平格绑。第一根水平筋距地面50mm,横竖筋的间距就是梯子的分格间距。6. 2.5墙筋为双向受力钢筋，所有钢筋交叉点逐点绑扎，绑扣为八字扣，绑丝甩头必须在混凝土内侧，以免外露。7. 2.6双排钢筋之间用梯子筋控制钢筋骨架间距，也用拉筋控制6840Omm,梅花形布置，拉筋外保护层为IOmmo

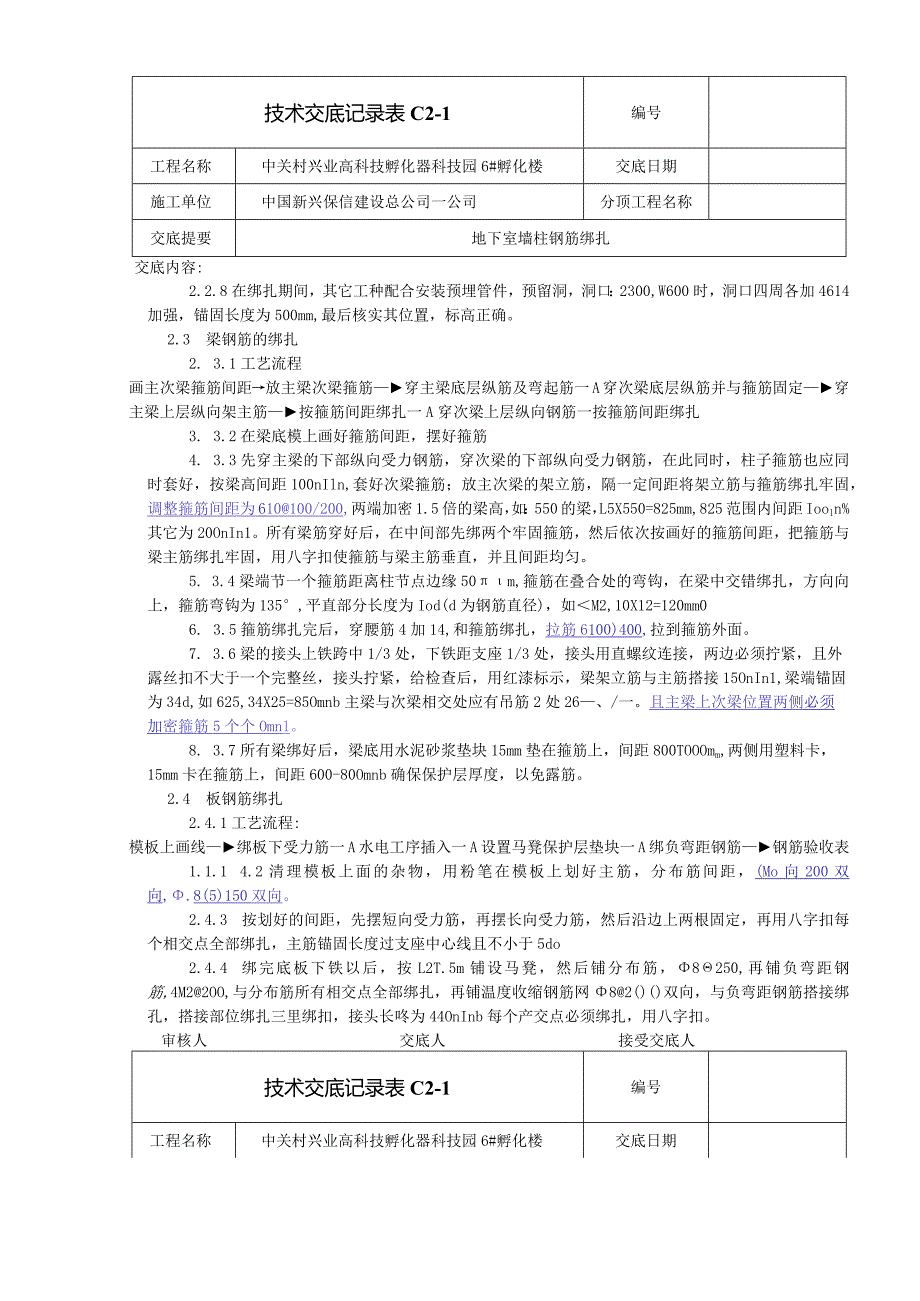

8、8. 2.7绑完后，在墙水平筋外侧用塑料卡,间距800-1000mm,成梅花形布置，塑料卡为15mm、25un,保证保护层厚度。审核人交底人接受交底人技术交底记录表C2-1编号工程名称中关村兴业高科技孵化器科技园6#孵化楼交底日期施工单位中国新兴保信建设总公司一公司分顶工程名称交底提要地下室墙柱钢筋绑扎交底内容:2.2.8在绑扎期间，其它工种配合安装预埋管件，预留洞，洞口：2300,W600时，洞口四周各加4614加强，锚固长度为500mm,最后核实其位置，标高正确。2.3 梁钢筋的绑扎2. 3.1工艺流程画主次梁箍筋间距放主梁次梁箍筋穿主梁底层纵筋及弯起筋一A穿次梁底层纵筋并与箍筋固定穿主梁
9、上层纵向架主筋按箍筋间距绑扎一A穿次梁上层纵向钢筋一按箍筋间距绑扎3. 3.2在梁底模上画好箍筋间距，摆好箍筋4. 3.3先穿主梁的下部纵向受力钢筋，穿次梁的下部纵向受力钢筋，在此同时，柱子箍筋也应同时套好，按梁高间距100nIln,套好次梁箍筋；放主次梁的架立筋，隔一定间距将架立筋与箍筋绑扎牢固，调整箍筋间距为610100/200,两端加密1.5倍的梁高，如：550的梁，L5X550=825mm,825范围内间距Iooln%其它为20OnIn1。所有梁筋穿好后，在中间部先绑两个牢固箍筋，然后依次按画好的箍筋间距，把箍筋与梁主筋绑扎牢固，用八字扣使箍筋与梁主筋垂直，并且间距均匀。5. 3.4梁
10、端节一个箍筋距离柱节点边缘50m,箍筋在叠合处的弯钩，在梁中交错绑扎，方向向上，箍筋弯钩为135,平直部分长度为Iod(d为钢筋直径)，如M2,10X12=120mm06. 3.5箍筋绑扎完后，穿腰筋4加14,和箍筋绑扎，拉筋6100)400,拉到箍筋外面。7. 3.6梁的接头上铁跨中1/3处，下铁距支座1/3处，接头用直螺纹连接，两边必须拧紧，且外露丝扣不大于一个完整丝，接头拧紧，给检查后，用红漆标示，梁架立筋与主筋搭接15OnIn1,梁端锚固为34d,如625,34X25=85Omnb主梁与次梁相交处应有吊筋2处26、/一。且主梁上次梁位置两侧必须加密箍筋5个个Omn1。8. 3.7所有梁
11、绑好后，梁底用水泥砂浆垫块15mm垫在箍筋上，间距800TOOOmm,两侧用塑料卡，15mm卡在箍筋上，间距600-80Omnb确保保护层厚度，以免露筋。2.4 板钢筋绑扎2.4.1工艺流程:模板上画线绑板下受力筋一A水电工序插入一A设置马凳保护层垫块一A绑负弯距钢筋钢筋验收表1.1.1 4.2清理模板上面的杂物，用粉笔在模板上划好主筋，分布筋间距，(Mo向200双向,.8(5)150双向。2.4.3 按划好的间距，先摆短向受力筋，再摆长向受力筋，然后沿边上两根固定，再用八字扣每个相交点全部绑扎，主筋锚固长度过支座中心线且不小于5do2.4.4 绑完底板下铁以后，按L2T.5m铺设马凳，然后铺
12、分布筋，8250,再铺负弯距钢筋,4M22OO,与分布筋所有相交点全部绑扎，再铺温度收缩钢筋网82()()双向，与负弯距钢筋搭接绑孔，搭接部位绑扎三里绑扣，接头长咚为44OnInb每个产交点必须绑扎，用八字扣。审核人交底人接受交底人技术交底记录表C2-1编号工程名称中关村兴业高科技孵化器科技园6#孵化楼交底日期施工单位中国新兴保信建设总公司一公司分顶工程名称交底提要地下室墙柱钢筋绑扎交底内容:2.4.5 板绑好后，用15Innl的水泥沙浆垫块垫在底铁十字交叉处，间距600800mm。2,5楼梯钢筋绑扎2. 5.1工艺流程划位置线绑主筋绑分布筋绑踏步筋1.1.1 5.2先绑楼梯梁，绑扎方法与前面
13、梁相同，梁绑好后垫上沙浆垫块，垫块厚度15mm。1.1.2 5.3在楼梯底板上划上主筋和分布筋的位置线。2.5.4 先铺主筋，后铺分布筋，然后每个相交点全部绑扎，板筋锚固梁内过中心。2.5.5 底板筋绑完，待踏步模板吊帮支好后，再绑扎踏步负弯距钢筋，以免被踩踏。2.5.6 绑扎完，垫上保护层，15mm沙浆垫块带铁丝，绑再斜跑底铁上，以免划落，然后把接槎清理干净。3 .质量要求1 .1主控项目：（1）钢筋进场时，按进场量，每60吨抽取试件做力学性能检验，应有合格证。（2）当发现钢筋脆短，焊接性能不良或力学性能不正常等现象时，应对该批钢筋进行化学检验或其它专项检验。（3）钢筋加工时，一级钢筋末端应
14、作180弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍，三级钢筋末端作135弯钩时，起弯弧内直径不应小于钢筋直径的4倍，弯钩弯后平直部分长度应为IOd（d为钢筋直径），如：处12：1012=120m11o钢筋依90的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。（4）箍筋末端落钩为135,箍筋弯后平直部分长度不小于箍筋直径的10倍，如10：1010=100三.（5）受力钢筋的品种、级别、规格、形状、尺寸数符合图纸要求。3 .2一般项目（1）钢筋平直、无损伤，表面无裂纹、清洁、没有颗粒状、片状老锈。（2）钢筋加工的90弯钩准确，135弯钩准确，成型钢筋长度误差3mm,箍筋长、宽尺寸误差3mmo（3）钢筋安装允许偏差和检验方法见表格：审核人交底人接受交底人技术交底记录表C2-1编号工程名称中关村兴业高科技孵化器科技园6#孵化楼交底日期施工单位中国新兴保信建设总公司一公司分顶工程名称钢筋交底提要地下室墙柱钢筋绑扎交底内容:项次项目允许偏差项目检验方法国家规范标准结构长城杯标准1轴线位移柱、墙、梁53尺量2底模上表面标高53水准仪或拉线尺垃3截面模内尺寸基础105尺量柱、堵、梁士4、-534层高垂直度层高不大于5m63经纬仪或吊线、尺量大于5m855相临两板表面高底差22尺量6表面平整度52
