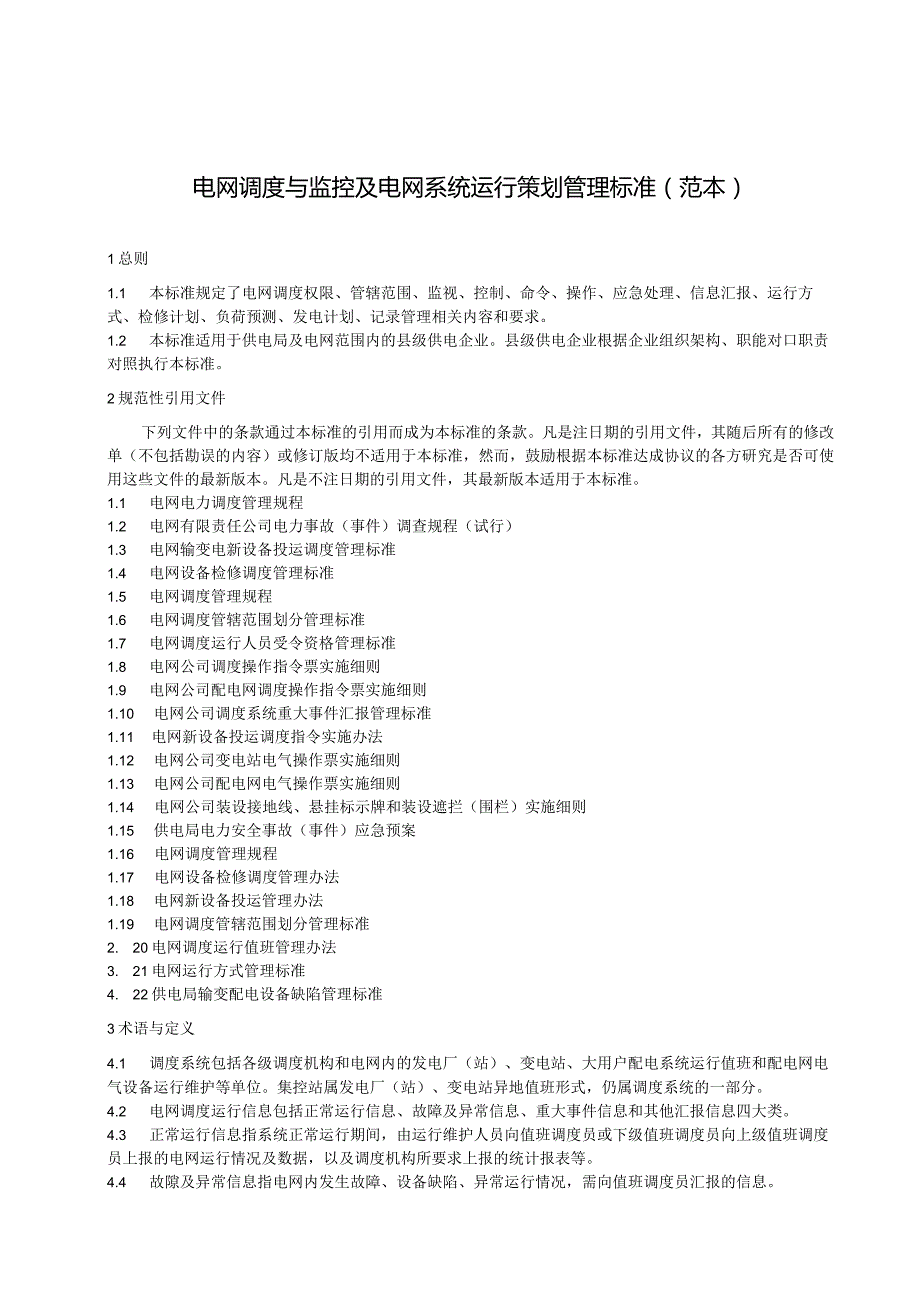

1、电网调度与监控及电网系统运行策划管理标准（范本）1总则1.1 本标准规定了电网调度权限、管辖范围、监视、控制、命令、操作、应急处理、信息汇报、运行方式、检修计划、负荷预测、发电计划、记录管理相关内容和要求。1.2 本标准适用于供电局及电网范围内的县级供电企业。县级供电企业根据企业组织架构、职能对口职责对照执行本标准。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。1.1 电网
2、电力调度管理规程1.2 电网有限责任公司电力事故（事件）调查规程（试行）1.3 电网输变电新设备投运调度管理标准1.4 电网设备检修调度管理标准1.5 电网调度管理规程1.6 电网调度管辖范围划分管理标准1.7 电网调度运行人员受令资格管理标准1.8 电网公司调度操作指令票实施细则1.9 电网公司配电网调度操作指令票实施细则1.10 电网公司调度系统重大事件汇报管理标准1.11 电网新设备投运调度指令实施办法1.12 电网公司变电站电气操作票实施细则1.13 电网公司配电网电气操作票实施细则1.14 电网公司装设接地线、悬挂标示牌和装设遮拦（围栏）实施细则1.15 供电局电力安全事故（事件）应
3、急预案1.16 电网调度管理规程1.17 电网设备检修调度管理办法1.18 电网新设备投运管理办法1.19 电网调度管辖范围划分管理标准2. 20电网调度运行值班管理办法3. 21电网运行方式管理标准4. 22供电局输变配电设备缺陷管理标准3术语与定义4.1 调度系统包括各级调度机构和电网内的发电厂（站）、变电站、大用户配电系统运行值班和配电网电气设备运行维护等单位。集控站属发电厂（站）、变电站异地值班形式，仍属调度系统的一部分。4.2 电网调度运行信息包括正常运行信息、故障及异常信息、重大事件信息和其他汇报信息四大类。4.3 正常运行信息指系统正常运行期间，由运行维护人员向值班调度员或下级值

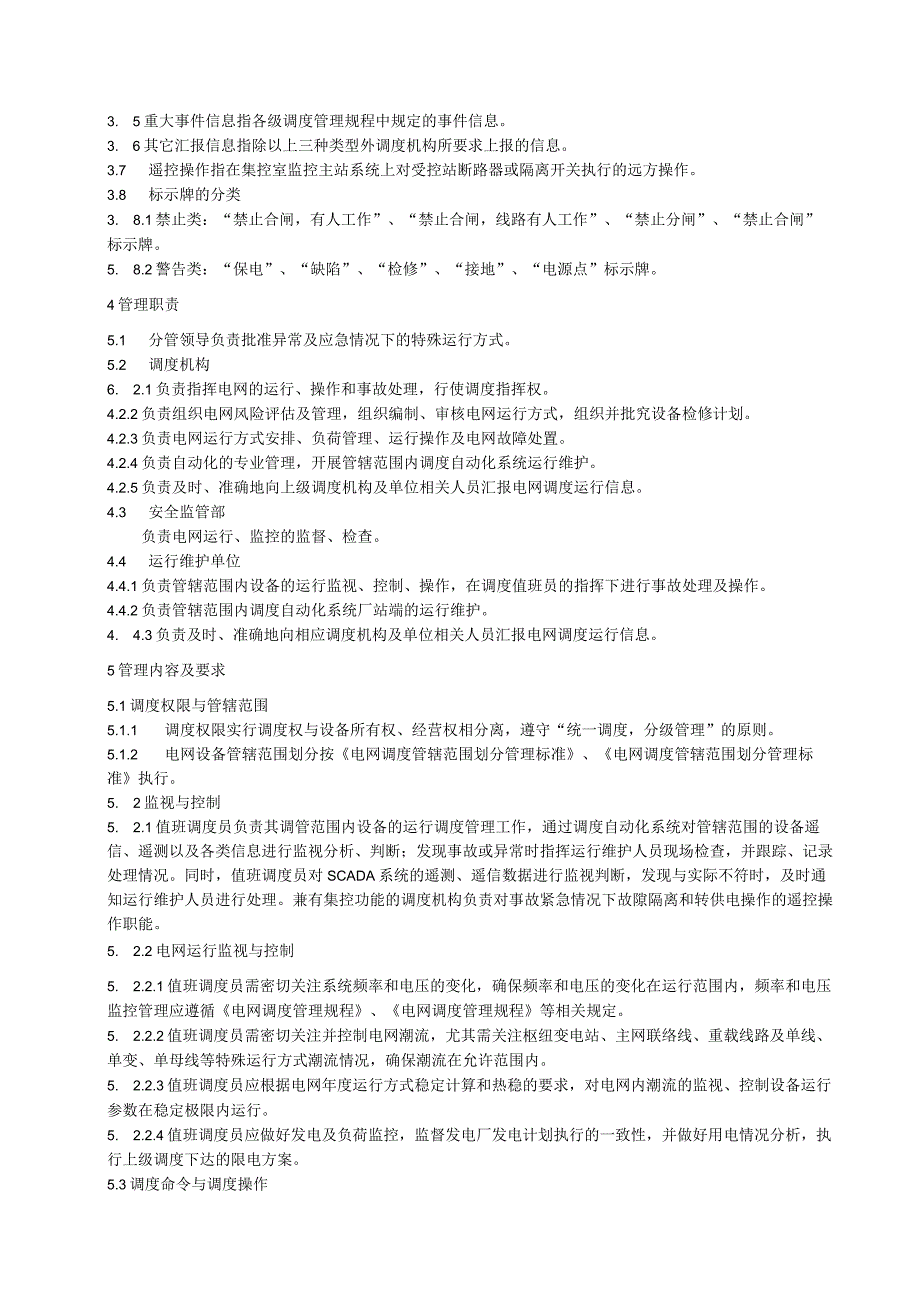

4、班调度员向上级值班调度员上报的电网运行情况及数据，以及调度机构所要求上报的统计报表等。4.4 故隙及异常信息指电网内发生故障、设备缺陷、异常运行情况，需向值班调度员汇报的信息。3. 5重大事件信息指各级调度管理规程中规定的事件信息。3. 6其它汇报信息指除以上三种类型外调度机构所要求上报的信息。3.7 遥控操作指在集控室监控主站系统上对受控站断路器或隔离开关执行的远方操作。3.8 标示牌的分类3. 8.1禁止类：“禁止合闸，有人工作”、“禁止合闸，线路有人工作”、“禁止分闸”、“禁止合闸”标示牌。5. 8.2警告类：“保电”、“缺陷”、“检修”、“接地”、“电源点”标示牌。4管理职责5.1 分
5、管领导负责批准异常及应急情况下的特殊运行方式。5.2 调度机构6. 2.1负责指挥电网的运行、操作和事故处理，行使调度指挥权。4.2.2负责组织电网风险评估及管理，组织编制、审核电网运行方式，组织并批究设备检修计划。4.2.3负责电网运行方式安排、负荷管理、运行操作及电网故障处置。4.2.4负责自动化的专业管理，开展管辖范围内调度自动化系统运行维护。4.2.5负责及时、准确地向上级调度机构及单位相关人员汇报电网调度运行信息。4.3 安全监管部负责电网运行、监控的监督、检查。4.4 运行维护单位4.4.1负责管辖范围内设备的运行监视、控制、操作，在调度值班员的指挥下进行事故处理及操作。4.4.2
6、负责管辖范围内调度自动化系统厂站端的运行维护。4. 4.3负责及时、准确地向相应调度机构及单位相关人员汇报电网调度运行信息。5管理内容及要求5.1调度权限与管辖范围5.1.1 调度权限实行调度权与设备所有权、经营权相分离，遵守“统一调度，分级管理”的原则。5.1.2 电网设备管辖范围划分按电网调度管辖范围划分管理标准、电网调度管辖范围划分管理标准执行。5. 2监视与控制5. 2.1值班调度员负责其调管范围内设备的运行调度管理工作，通过调度自动化系统对管辖范围的设备遥信、遥测以及各类信息进行监视分析、判断；发现事故或异常时指挥运行维护人员现场检查，并跟踪、记录处理情况。同时，值班调度员对SCAD
7、A系统的遥测、遥信数据进行监视判断，发现与实际不符时，及时通知运行维护人员进行处理。兼有集控功能的调度机构负责对事故紧急情况下故隙隔离和转供电操作的遥控操作职能。5. 2.2电网运行监视与控制5. 2.2.1值班调度员需密切关注系统频率和电压的变化，确保频率和电压的变化在运行范围内，频率和电压监控管理应遵循电网调度管理规程、电网调度管理规程等相关规定。5. 2.2.2值班调度员需密切关注并控制电网潮流，尤其需关注枢纽变电站、主网联络线、重载线路及单线、单变、单母线等特殊运行方式潮流情况，确保潮流在允许范围内。5. 2.2.3值班调度员应根据电网年度运行方式稳定计算和热稳的要求，对电网内潮流的监

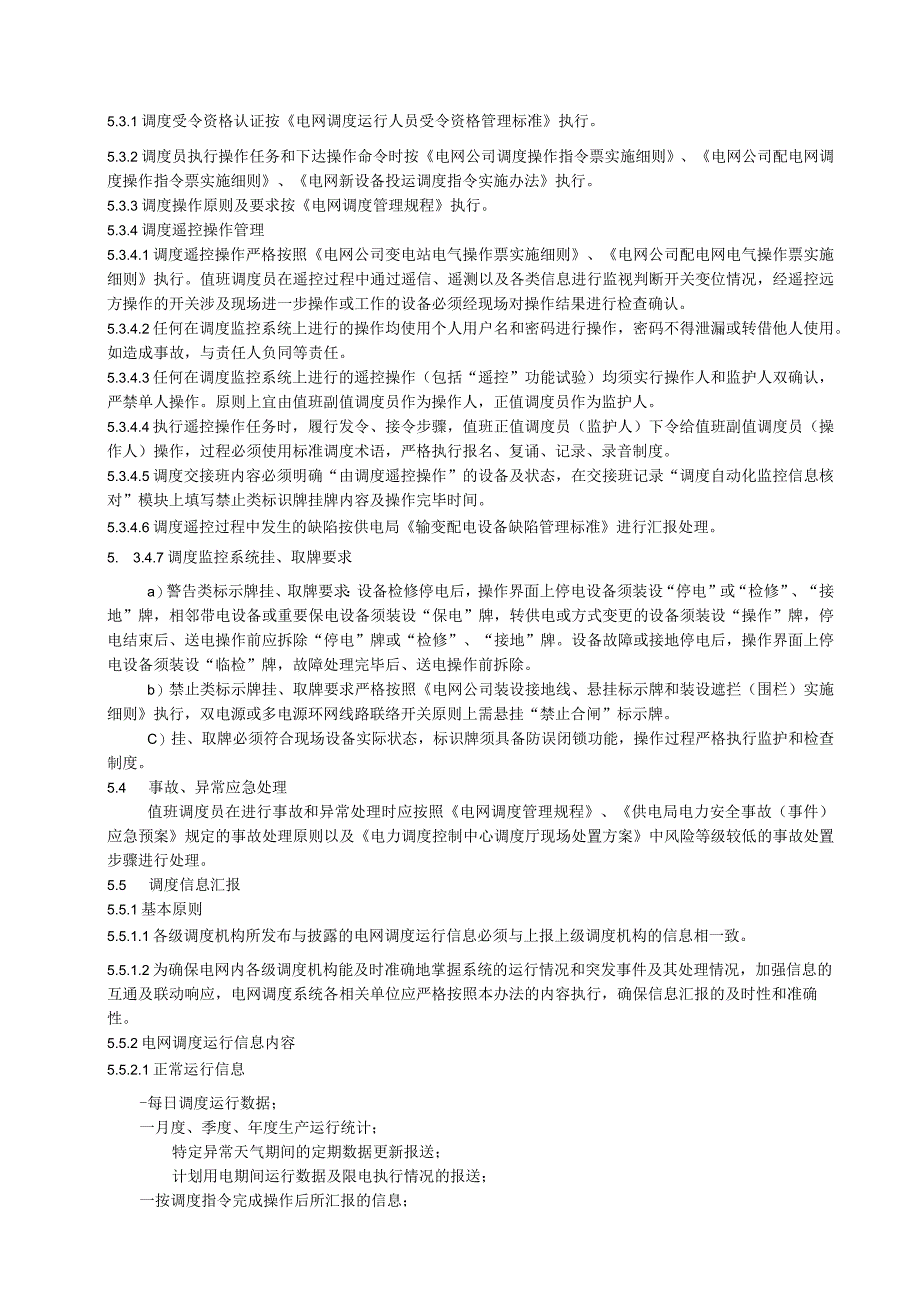

8、视、控制设备运行参数在稳定极限内运行。5. 2.2.4值班调度员应做好发电及负荷监控，监督发电厂发电计划执行的一致性，并做好用电情况分析，执行上级调度下达的限电方案。5.3调度命令与调度操作5.3.1调度受令资格认证按电网调度运行人员受令资格管理标准执行。5.3.2调度员执行操作任务和下达操作命令时按电网公司调度操作指令票实施细则、电网公司配电网调度操作指令票实施细则、电网新设备投运调度指令实施办法执行。5.3.3调度操作原则及要求按电网调度管理规程执行。5.3.4调度遥控操作管理5.3.4.1调度遥控操作严格按照电网公司变电站电气操作票实施细则、电网公司配电网电气操作票实施细则执行。值班调度
9、员在遥控过程中通过遥信、遥测以及各类信息进行监视判断开关变位情况，经遥控远方操作的开关涉及现场进一步操作或工作的设备必须经现场对操作结果进行检查确认。5.3.4.2任何在调度监控系统上进行的操作均使用个人用户名和密码进行操作，密码不得泄漏或转借他人使用。如造成事故，与责任人负同等责任。5.3.4.3任何在调度监控系统上进行的遥控操作（包括“遥控”功能试验）均须实行操作人和监护人双确认，严禁单人操作。原则上宜由值班副值调度员作为操作人，正值调度员作为监护人。5.3.4.4执行遥控操作任务时，履行发令、接令步骤，值班正值调度员（监护人）下令给值班副值调度员（操作人）操作，过程必须使用标准调度术语，
10、严格执行报名、复诵、记录、录音制度。5.3.4.5调度交接班内容必须明确“由调度遥控操作”的设备及状态，在交接班记录“调度自动化监控信息核对”模块上填写禁止类标识牌挂牌内容及操作完毕时间。5.3.4.6调度遥控过程中发生的缺陷按供电局输变配电设备缺陷管理标准进行汇报处理。5. 3.4.7调度监控系统挂、取牌要求a）警告类标示牌挂、取牌要求：设备检修停电后，操作界面上停电设备须装设“停电”或“检修”、“接地”牌，相邻带电设备或重要保电设备须装设“保电”牌，转供电或方式变更的设备须装设“操作”牌，停电结束后、送电操作前应拆除“停电”牌或“检修”、“接地”牌。设备故障或接地停电后，操作界面上停电设备
11、须装设“临检”牌，故障处理完毕后、送电操作前拆除。b）禁止类标示牌挂、取牌要求严格按照电网公司装设接地线、悬挂标示牌和装设遮拦（围栏）实施细则执行，双电源或多电源环网线路联络开关原则上需悬挂“禁止合闸”标示牌。C）挂、取牌必须符合现场设备实际状态，标识牌须具备防误闭锁功能，操作过程严格执行监护和检查制度。5.4 事故、异常应急处理值班调度员在进行事故和异常处理时应按照电网调度管理规程、供电局电力安全事故（事件）应急预案规定的事故处理原则以及电力调度控制中心调度厅现场处置方案中风险等级较低的事故处置步骤进行处理。5.5 调度信息汇报5.5.1基本原则5.5.1.1各级调度机构所发布与披露的电网调
12、度运行信息必须与上报上级调度机构的信息相一致。5.5.1.2为确保电网内各级调度机构能及时准确地掌握系统的运行情况和突发事件及其处理情况，加强信息的互通及联动响应，电网调度系统各相关单位应严格按照本办法的内容执行，确保信息汇报的及时性和准确性。5.5.2电网调度运行信息内容5.5.2.1正常运行信息-每日调度运行数据；一月度、季度、年度生产运行统计；特定异常天气期间的定期数据更新报送；计划用电期间运行数据及限电执行情况的报送；一按调度指令完成操作后所汇报的信息；-其它需要报送的信息。5.5.2.2故障及异常信息- 设备异常或故隙；发电厂发生不可预见的故障影响发电计划执行；- 保护不正确动作；-
13、 调度自动化及通信故障引起生产实时控制业务中断事件；- 事故、事件发生后的处理及设备检查情况；电压、频率的异常情况；其它可能影响电网正常运行的恶劣环境情况，例如：山火、强风、暴雨、冰雪等；- 各类安全稳定自动装置动作。5. 5.2.3重大事件信息自然灾害（水灾、火灾、地震、冰冻、大风等）对电力生产造成影响；非自然灾害（水库关闸、发电引水截流、水质污染、燃料短缺、盗窃、炸石、开矿、机械撞伤等）对电力生产造成影响；电力生产场所发生人员伤亡、火灾；发生人员误操作；- 22OkV主变跳闸；IlokV及以上重要输、变电设备损坏；一IlOkV变电站全停；- 电厂垮坝、水淹厂房；- 调度对象发生违反调度纪律
14、行为；一电网发生振荡；电网减供负荷5%及以上的事件；由于对重要用户停、限电，造成社会影响；由于基建工程工作，对电网运行造成重大影响；县调管辖范围内IIOkV主变跳闸；县调管辖范围内35kV及以上重要输、变电设备损坏；- 县调管辖范围内35kV变电站全停。6. 5.2.4其他汇报信息人事变化；-通信及联系方式变化；-其它影响电网运行调度管理的信息。5.5.3信息汇报要求5.5.3.1正常运行信息报送的具体要求如时间、格式、方式等按调度相关要求执行。5. 5.3.2故隙及异常信息报送按电网调度管理规程要求执行，电网各级调度机构值班调度员应对运行维护相关人员所上报的信息进行整理，并及时向相关部门及分
15、管领导汇报。6. 5.3.3重大事件信息汇报要求电网内各发、供电单位发生重大事件时，按调度管辖范围划分，实行逐级汇报。相关单位在重大事件发生后30分钟内将情况向管辖调度机构值班调度员汇报。汇报内容主要有：事件发生的单位、地点、时间、现象、保护及安全自动装置动作情况、损失、对用户的影响。要求汇报内容清晰、逻辑正确、简明扼要。发生下列严重事故或事件后，除值班调度员应按上述流程进行汇报外，还应在24小时内以书面形式详细报告：- 电网内大面积停电、对重要用户停电；- HOkV及以上主设备严重损坏；- 县调管辖范围内35kV及以上重要输、变电设备损坏；- 恶性误操作、调度责任事故（事件）、违反调度纪律事件；- 上级调度机构要求以书面形式报告的其它事件。5. 5.3.4其他汇报信息要求各级调度机构人事变动后，2个工作日内上报上级调度机构，调度员岗位变动时必须附有调度运行人员的最新名单。调度大厅搬迁、联系电话更换，必须提前5个工作日上报上级调度机构，且实施前后必须电话汇报上级调度机构值班调度员。可接令人岗位变动及通讯联系方式变化后，3个工作日内上报相应调度机构。5.6 运行方式及检修计划5. 6
