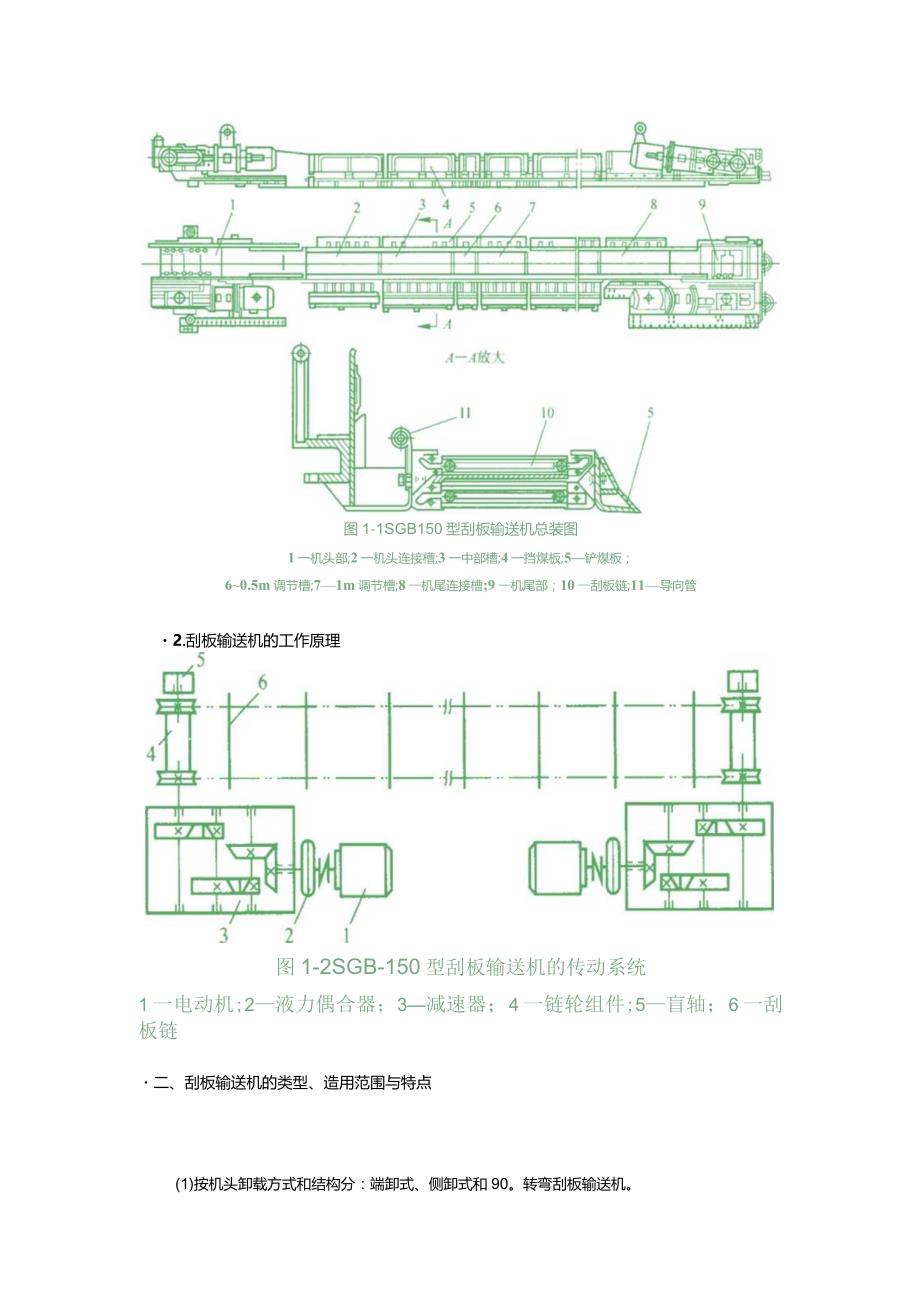

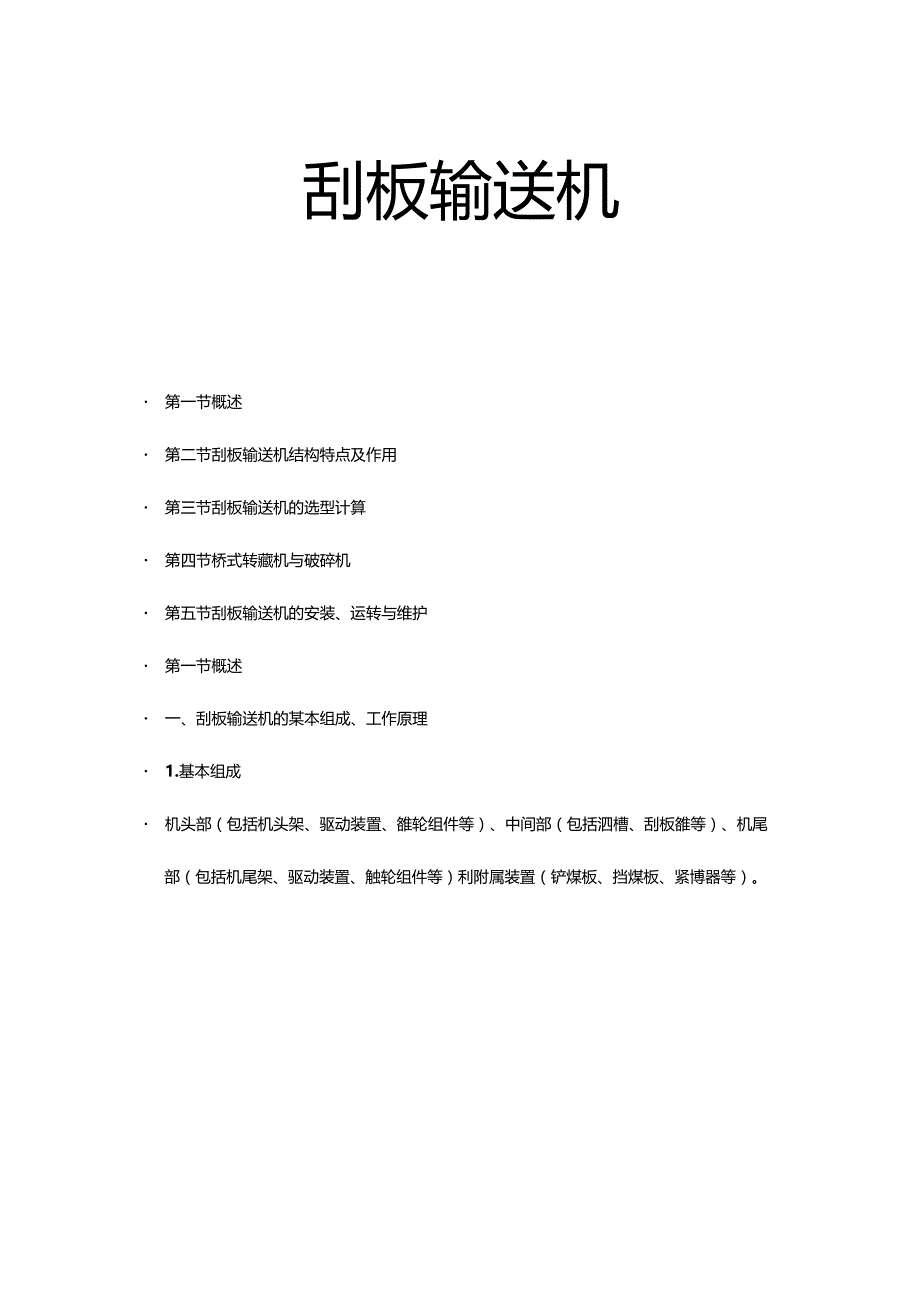

1、刮板输送机 第一节概述 第二节刮板输送机结构特点及作用 第三节刮板输送机的选型计算 第四节桥式转藏机与破碎机 第五节刮板输送机的安装、运转与维护 第一节概述 一、刮板输送机的某本组成、工作原理 1.基本组成 机头部（包括机头架、驱动装置、雒轮组件等）、中间部（包括泗槽、刮板雒等）、机尾部（包括机尾架、驱动装置、触轮组件等）利附属装置（铲煤板、挡煤板、紧博器等）。图1-1SGB150型刮板输送机总装图1一机头部;2一机头连接槽;3一中部槽;4一挡煤板;5铲煤板；60.5m调节槽;71m调节槽;8一机尾连接槽;9一机尾部；10一刮板链;11导向管2.刮板输送机的工作原理图1-2SGB-150型刮板
2、输送机的传动系统1一电动机;2液力偶合器；3减速器；4一链轮组件;5盲轴；6一刮板链二、刮板输送机的类型、造用范围与特点(1)按机头卸载方式和结构分：端卸式、侧卸式和90。转弯刮板输送机。图1-690转弯刮板输送机I一推移板;2外侧挡煤板;3内侧挡煤板;4一上回转轮盘;5一轴承;6立轴;7一下回转轮盘图1-4普通侧卸式机头部1一校接推移架;2-减速器;3一到煤罩;4一侧卸挡板;5型式卸煤板;6倾斜中板：7一推移架;8-连接罩:9一电动机(2版溜槽布置方式和结构分:重叠式和并列式、敞底式与封底式溜槽刮板输送机。(3)按刮板链的数目和布置方式分：中单链、边双链和中双链刮板输送机。 (4)按单电动机
3、额定功率大小分：轻型(P40kW)中型(4OkWVP90kW)重型(P90kW)刮板输送机。 2.痣用范围 (1)煤层倾角：刮板输送机向上运输最大倾角不得超过25。，向下运输不得超过20oo兼作采煤机轨道的刮板输送机，当工作面倾角超过10时，应采取防滑措施。 (2)采煤工艺和采煤方法：刮板输送机适用于长壁工作面的采煤工艺。轻型适用于炮采工作面，少数轻型适用于小型机采工作面；中型主要用于普采工作面；重型主要用于综采工作面。此外在平巷和联络眼、采区平巷、上下山也可使用刮板输送机JS送煤灰O 3.特点 (1)优点 运输能力不受负载的块度和湿度的影响； 机身低矮、结构紧凑，沿输送机全长可任意位置装煤；
4、机身可弯曲，机身长度调整方便； 可作为采煤机的轨道和拉移液压支架的支点； 机体结构强度高，能用于爆破装煤的工作面。 （2）缺点 运行阻力大，耗电量高，溜槽磨损严重； 使用维护不当时易出现掉链、飘链、卡链、甚至断链事故； 运输距离也受到一定限制。 三、刮板输送机的系列与型号*-国产刮板，送机典型机里的技术精征4XV406SCa.曲曲(scs-0m)scDwnoSG-MVMO(SGB-MlM)SGa7MZn)(sc-wjSGtM(M11M)SCZm*2x4(n(Rxs-r)SGZ-KUkIQM(M111tM(14WQ.BM93L12aLIl.2l.2SNllSltttXSMMSMXUW2U4ncn
5、M2SJ7.BP.SMt*DSB40MYl-2IS2m2IttVSOxZ400m2400.2知“才3VMO皿113IMOI140I1I14)X0Bli*WMr-三I4S0147514T1410I4WI4MA21410Wyl-ooa4线长n-450Amen-MOX1QAVWft停件联aM*na定功403751MO.LM体蛆4Ce2)BmM-2nio-*22M:4m92-2*MmM2*MklM-2*Ml11-2&力/、4W42410I130B504W14)0IIIO*中心匹X0MD300,MD100eol).!1*M641.3SZl.-.中J*zISOOxtfOMinISOO6WllOIXD6MI
6、9OISOOKnO*222I500MmWIMOXWgIXJOxMHWI如aom)wit)MIP*TfM()J)3L222IIa?)J344333MAX9*Rft达QWM包KAMft僧ft*RR达8*MAC12M.dni)MOIttm-三JfMSGZ-764/264TjT一电动机总功率,kw中部槽宽度,r三型式代号:D中单链型B-边双链型Z中双链型刮板输送机代号:S输送机G刮板式第二节刮板输送机结构特点及作用一、机头部组成：机头架、候轮组件、驱动装（电动机、液力偈合圈、*速IS）及其他附属装图1-3端卸式刮板输送机机头部1、2推移梁;3-过渡槽;4-压链块;5电动机;6-液力偶合器;7一联接罩;
7、8一机头架；9-紧链器；10减速器;11一链轮组件;12一舌板(一)机头架机头架是支承和装配链轮组件、岖动装置以及其他附属装置(舌板、拨链器、压链块等)的构件压链块防止刮板链上飘。拨链器使刮板链与链轮能顺利地啮合和分离，避免卡链、堆链，造成断链或链轮打牙等事故。舌板利于链轮和拨链器的拆装与更换机头架：端卸式、普通侧卸式和交叉侧卸式三种。图1-4普通侧卸式机头部1较接推移架；2减速器；3一回煤罩；4一侧卸挡板；5一犁式卸煤板;6T喷斜中板；7推移架；8一连接罩；9一电动机图1 - 5 交叉侧卸式机头架I-主侧板；2一犁煤板；3一刮板输送机上梢；4、7一刮板输送机下槽； 5底板；6转载机下梢；8转
8、载机上槽；9转载机机尾链轮轴安装座234 5 67“*A图1-690转弯刮板输送机1一推移板;2外侧挡煤板;3内侧挡煤板;4一上回转轮盘;5一轴承;6立轴;7一下回转轮盘 （二）链轮组件 组成：链轮、连接滚筒。 使用寿命 轻型：不低于一年 中、重型：不低于一年半图1-8中双链焊接链轮组件1一滚筒;2一链轮图1-7边双链链轮组件及直轴1一盲轴；2一链轮；3一滚筒；4一定位销；5一螺栓（三）驱动装置组成：电动机、液力偶合器、减速器、联接罩等部件驱动装置的布置方式：平行式、垂直式和复合式三种图1-3端卸式刮板输送机机头部1、2推移梁；3过渡槽；4压链块；5电动机;6液力偶合器；7一联接罩；8一机头架
9、；9紧链器;10减速器;11一链轮组件；12一舌板 驱动装的组成类型： 鼠笼式电动机T限矩型液力偶合器T减速器； 双速鼠笼式电动机T弹性联轴器或摩擦限矩型偶合器T减速器；鼠笼式电动机T水介质调速型液力偶合器T减速器；鼠笼式电动机TCST系统1.减速器结构形式：三级圆锥圆柱齿轮减速器图1-9三级圆锥圆柱齿轮减速器1一一轴锥齿轮组件;2一二轴齿轮组件;3三轴齿轮组件;4 一四轴齿轮组件;5一箱体;6冷却装置;7油位尺双级行星齿轮速器rzK图1-10JX-400双级行星轮减速器1轴组件；2冷却器；3高速行星轮托架；4内齿圈；5一箱体；6内国圈一低速行星轮托架：8轴承库；9太阳轮；10球顶 2.联轴器
10、 作用：传递力矩 类型：弹性联轴器、摩擦限矩偶合器和液力偶合器等安装位置：电动机输出轴与减速器输入轴之间1 ）擦限矩偶合部图1-11摩擦限矩偶合器联接罩;2外齿圈；3一压力弹簧;4内摩擦盘;5外摩擦盘;6摩擦盘定位架；7一滑动轴承;8花键套2）液力偶合器（1）组成：泵轮、涡轮、外壳等按工作介质的不同又分为油介质和水介质液力偶合器图1-12YL-450型限矩型液力偶合器1一注油孔;2弹性联轴器;3外壳;4易熔合金保护塞;5涡轮;6一泵轮;7后辅助室；8一轴套(2)液力偶合器工作原理及特点液力偶合器结构示意图1输入轴;2泵轮;3一泵轮壳;4涡轮;5一轴出轴;6、7一叶片液力偶合器零件图1一泵轮;2
11、涡轮;3一泵轮输入盘a）无风道;b）有风道通电的电风扇未通电的电风扇3风道工作液流动路线1一泵轮;2涡轮图1-13液力偶合器工作原理简图1后辅助室;2工作腔;3一泵轮；4外壳；5一环流;6涡轮；7一挡板；8前辅助室；9一轴套;、b、c一过流孔图1-14液力偶合器液流示意图液力偶合器泵、涡轮的展开图1-15隔环的作用原理(a)启动工况;(b)额定工况;(C)低速及制动工况1一后辅助室;2工作腔;3隔环;4前辅助室;a一过流孔;b一通气孔电动机与液力偈合朋联合运行的特点：(1)改善输送机启动性能(2)具有良好的过载保护性能(3)能减缓传动系统的冲击振动(4)能使多电机驱动时负载分配趋于均衡使用与维护要求:对于工作介质不同的偈合器，严禁工作介质相互誉代；一定要按规定的工作液体及充液注入；使用时发现Il油要及时采取修理措施或更换；要使用规定的易熔合金保护塞；修理时，应注意泵轮、外壳、辅助室外壳的位不要错动；对于带过流阀的偈合IS,要特别注意在蛆装前必须用频闪测速仪调整其开闭的工作速度范围。二、机尾部类型：有驱动装置和无驱动装置两种张紧行程图1-16可伸缩机尾简图1一滑动机架;2一张紧千斤顶;3-传动装置;4一固定机架刮板博张紧自动控制系统23分析装置张力过大张力正常张力松弛图1-
