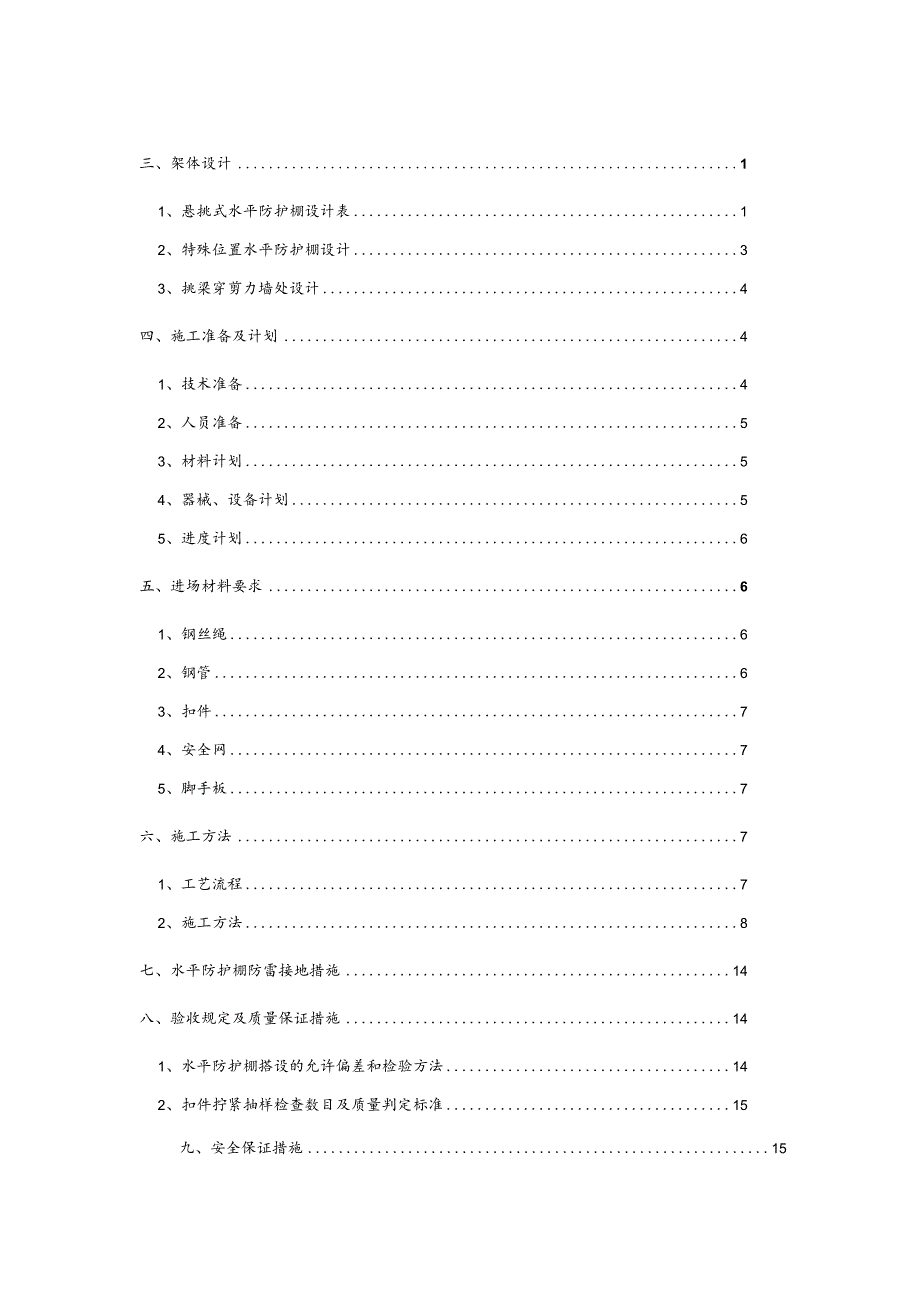

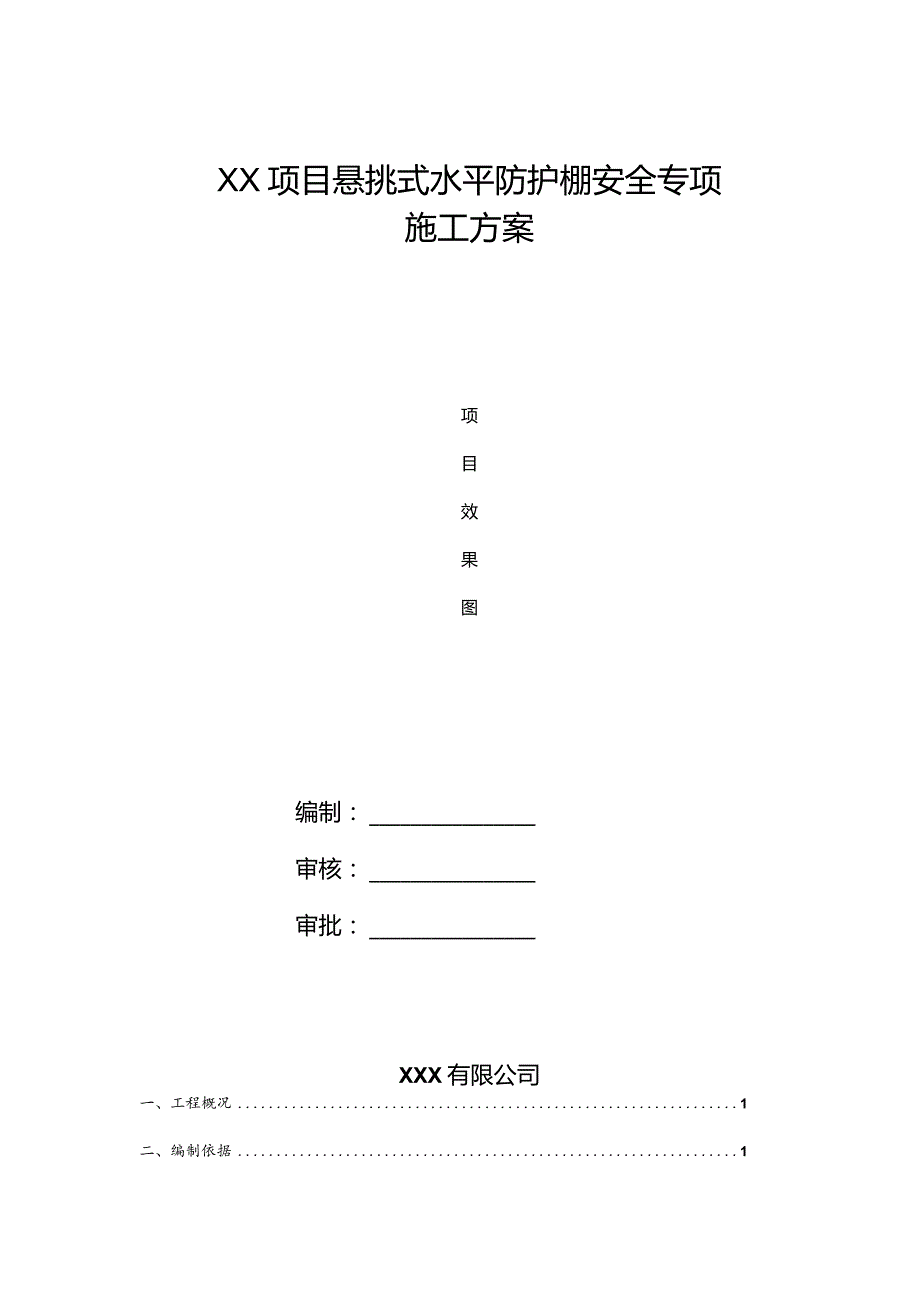

1、XX项目悬挑式水平防护棚安全专项施工方案项目效果图编制：审核：审批：XXX有限公司一、工程概况1二、编制依据1三、架体设计11、悬挑式水平防护棚设计表12、特殊位置水平防护棚设计33、挑梁穿剪力墙处设计4四、施工准备及计划41、技术准备42、人员准备53、材料计划54、器械、设备计划55、进度计划6五、进场材料要求61、钢丝绳62、钢管63、扣件74、安全网75、脚手板7六、施工方法71、工艺流程72、施工方法8七、水平防护棚防雷接地措施14八、验收规定及质量保证措施141、水平防护棚搭设的允许偏差和检验方法142、扣件拧紧抽样检查数目及质量判定标准15九、安全保证措施151、搭设、拆除措施1

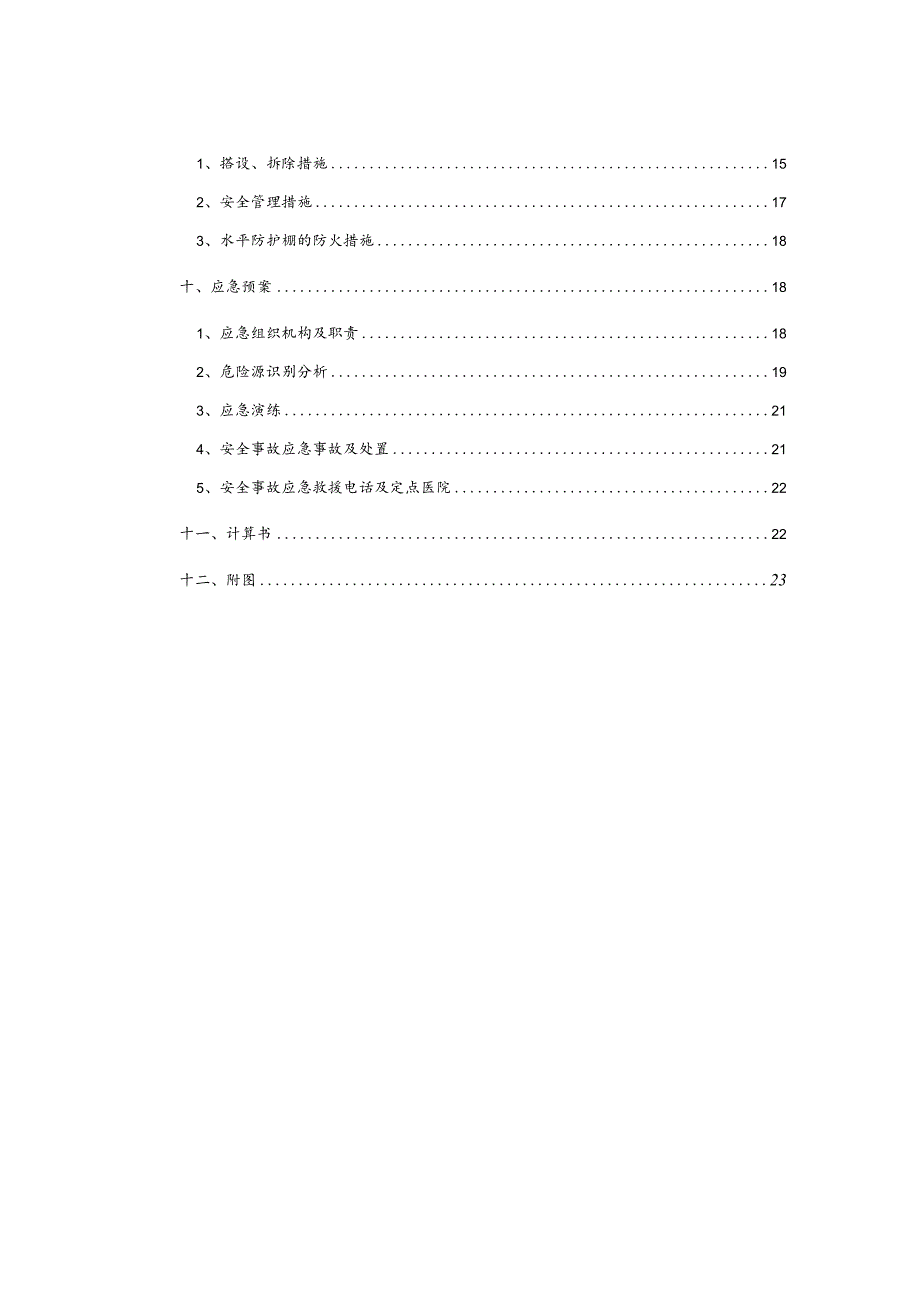

2、52、安全管理措施173、水平防护棚的防火措施18十、应急预案181、应急组织机构及职责182、危险源识别分析193、应急演练214、安全事故应急事故及处置215、安全事故应急救援电话及定点医院22十一、计算书22十二、附图23XX项目悬挑式水平防护棚安全专项施工方案一、工程概况1.XX项目位于,本工程由组成。本工程建筑面积共m2,其中地下m地上m2,建筑基地面积m2,地下计容建筑面积2；共一栋建筑，结构形式为结构。2.拟搭设悬挑式水平防护棚楼栋基本情况栋号建筑面积结构形式层高建筑高度悬挑防护棚设置楼层4#楼框架剪力墙结构3.0m162.5m10F,20F.3.特殊情况说明：本工程#楼结构边缘
3、为（如有特殊结构应在此描述，如采光井等）4.其他相关本方案实施的说明。二、编制依据序号类别名称编号1国家标准钢管脚手架扣件GB15831-20062建筑结构荷载规范GB50009-20123钢结构设计规范GB50017-20134热轧型钢GB/T706-20085高处作业分级GB/T3608-20086行业标准建筑施工安全检查标准JGJ59-20117建筑施工高处作业安全技术规范JGJ80-918施工现场临时用电安全技术规范JGJ46-20059建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011地方标准10其它XX项目施工组织设计11XX项目施工图纸12建筑施工手册第五版（注：编制依据
4、应不限于以上内容，请查阅资料尽可能收集齐全）三、架体设计1、悬挑式水平防护棚设计表XX项目悬挑式水平防护棚设计表序号搭设位置搭设范围层高挑梁位置挑梁间距悬挑长度锚固长度钢丝绳间距拉环压环纵向水平杆间距上下两层同距下层防护板上层防护板防护栏杆防护栏杆立面防护网防护栏杆踢脚板备注11#楼附图I3mIOF20F48*3.0钢管l.lm4m2m161.1m18180.5m0.5m竹跳板、安全网木方、旧模板1.5m高48*3.0钢管，刷红白相间油漆XX密目安全网20Omm高刷红白相间油漆22#楼.悬挑防护棚剖面大样图2、特殊位置水平防护棚设计2.1、转角位置处转角处因为悬挑长度增加，此处采用9m长钢管作
5、为悬挑（9m长钢管需提前找租赁商定制），转角处钢丝绳加密处理，用钢丝绳拉结每根悬挑梁端部及中部。如下图所示。转角处平面布置图转角处剖面图3、挑梁穿剪力墙处设计对于钢管挑梁，在墙上预埋60PVC管，预埋管绕开钢筋，当预埋管无法避免与钢筋冲突时，钢筋适当弯曲绕开预埋管。挑梁留洞采用比原设计混凝土强度挑梁穿剪力墙处剖面图四、施工准备及计划1、技术准备1.1、 技术人员编制相应技术专项方案并按公司及业主要求进行方案评审和审核，经各方同意后再实施；1.2、 技术部在方案审核完成后，应在方案实施前及时对项目各管理人员及相应劳务管理人员进行方案技术交底；1.3、 技术、商务、工程部人员应熟悉图纸，保证方案中
6、计划搭设平面图与施工现场情况一致;1.4、 施工测量和检查复核：在开工前，进行现场现有完成构件进行复测,其内容包括检查和复核控制点、轴线等，并作好记录。2、人员准备楼栋号工种人数单位名称1#栋施工员XX人（姓名）XXXXXXX安全员XX人（姓名）XXXXXXX焊工XX人XXXXXXX架子工XX人XXXXXXX杂工XX人XXXXXXX施工员XX人（姓名）中建二局安全员XX人（姓名）中建二局2#楼表中人员根据项目具体情况添加。3、材料计划序号名称规格数量备注1钢管48x3.0XXXm2扣件直角扣件、旋转扣件3工字钢16#工字钢4钢丝绳中16钢丝绳54、器械、设备计划序号名称数量备注1塔吊1台运输工
7、字钢、钢管等材料235、进度计划标示内容：各栋楼的材料进场时间、搭设时间、使用时间、拆除时间，可以采用文字描述方式，也可采用横道图方式。五、进场材料要求1、钢丝绳悬挑防护棚的钢丝绳采用直径上的钢丝绳，材质为碳素钢，主要用于辅助悬挑工字钢、悬挑钢管承受上部荷载的重力。钢丝绳不应有生锈、点蚀、钢丝松弛状态，同一根钢丝上不得有2处断丝。2、钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3091中规定的Q235普通钢管，钢管的刚才质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定，本工程钢管采用48*3.0钢管,进场后必须报检验证明，钢管材质为Q2
8、35-A级钢,进场时严格检查材料质量，壁厚不够等严禁用于现场施工。新钢管应有产品质量合格证及质量检验报告，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕。钢管壁厚及外径偏差不应大于-0.5mm,端面偏差不应大于1.7mm。旧钢管表面锈蚀深度应小于0.5mm,弯曲变形各种杆件钢管的端部弯曲11.5m时，不应大于5mm。钢管弯曲当3ml4mm时，不应大于12mm；当4mlW6m时，不应大于20mm;水平杆斜杆的弯曲lW6m,不应大于30mm。3、扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。扣件式钢管防护棚应采用可锻铁制作的扣件，其材质应符
9、合现行国家标准钢管脚手架扣件（GB15831）的规定，其附件的制造材料应符合GB700-79中A3钢的规定，螺纹应符合GB196-81普通螺纹的规定，垫圈应符合GB95-76垫圈的规定。扣件与钢管的贴合面必须完好不变形，扣件扣紧钢管时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间小于1mm,扣件表面应进行防锈处理。防护棚采用的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。扣件验收应符合下列规定：新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑动的螺栓必须更换；新旧扣件均应进行防锈处理。4、安全网密目式安全立网：
10、选用尺寸宽1.5m,长6m,环扣间隔0.45m,网目密度22000目/100Cm2,应使用绿色阻燃安全网，对于破损、杂物残留或颜色不一致的密目网严禁用于防护棚立面防护；5、脚手板防护棚下层采用长3米，宽0.3米的竹跳板。上层采用15mm厚旧模板。六、施工方法1、工艺流程压环、拉环埋设一悬挑钢管安装f垂直于悬挑钢管方向的纵向水平钢管搭设一拉设第一道钢丝绳f继续垂直于悬挑钢管方向的纵向水平钢管搭设一拉设第二道钢丝绳一下层防护安全密目网铺设一铺设下层防护竹跳板一外防护栏杆设置、满挂安全网一上层钢管架体搭设一上层木方、模板铺设一验收一使用及维护f拆除2、施工方法2.1、 压环预留预埋按照悬挑式水平防护
11、棚平面布置图进行压环的预埋定位工作，楼板上预埋三道18锚环，边梁一道，其余两道埋设于悬挑钢管末端，间距200mm,最末端锚环距悬挑钢管端部200mm。各楼层地锚在混凝土浇筑前必须预埋到位，预埋锚环采用中18圆钢冷弯成C字形。锚环大样如下:预埋锚环节点大样图2.2、 拉环预留预埋用于固定钢丝绳的拉环经计算选用。18一级钢,在上层楼板钢筋绑扎时预埋设在建筑物边梁外边缘（如下图所示），在混凝土强度达到重后方可在上面固定钢丝绳。钢筋预埋拉环设置示意图几形环大样对于剪力墙，采取在结构上预埋30套管的方式，钢丝绳穿过圆孔绕圈后,用三个紧挨在一起的骑马夹抵住结构墙固定。剪力墙位置拉环安装大样图2.3、 悬挑
12、梁安装悬挑钢管伸入压环内，四周用木楔塞紧固定。悬挑大样如下图所示:2.4、 下层纵向水平钢管搭设：下层纵向水平钢管间距（）.50纵向水平钢管从内向外逐道安装，当安装到第一道钢丝绳的位置时，先张拉第一道钢丝绳，再继续向外安装完成纵向水平杆。纵向水平钢管用扣件固定在悬挑钢管上或用两个扣件卡在悬挑工字钢上，纵向水平杆长度宜上m纵向水平钢管采用对接扣件连接，对接接头应交错布置，两根相邻纵向水平钢管的接头不应设在同跨内，不同跨两个相邻接头在水平方向错开的距离不小于500mm,各接头中心至最近主节点的距离不宜大于纵距的l3o2.5、 钢丝绳拉结每根悬挑梁上均应设置一道钢丝绳，钢丝绳采用直径16mm的钢丝绳
13、（计算钢丝绳直径为16mm）,主要用于辅助悬挑梁承载上部荷载，设置方法为一端固定在悬挑梁端部或中部，另一端固定在上层楼板边梁上面埋设的钢筋拉环o钢丝绳扣锁不小于3+1个，绳卡间距140mm,最后一个绳卡距绳头的长度不得小于140mmo对于剪力墙或上部有飘板的反梁，采取在结构上预埋30套管的方式，将钢丝绳穿过圆孔绕圈后，用三个紧挨在一起的骑马夹抵住结构墙梁固定。,1001001OO.200绳卡的绳端固结2.6、 下层安全网、脚手板铺设在下层纵向水平钢管上满铺一层1.8X6m的绿色阻燃密目安全网，安全网用铁丝固定在纵向水平钢管上。底部选用长3米，宽0.3米的竹串片满铺。悬挑安全防护棚竹脚手板在操作层上应满铺、铺稳，两边用14#铁丝绑扎在大横杆上，防止滑动，严禁在护身栏杆外侧设站人竹脚手板。当竹串片板长度小于2m时，采用两根小横杆，小横杆连接在悬挑钢管端部和根部的横杆上，并将脚手板两端与小横杆可靠固定，以防倾翻。脚手板
