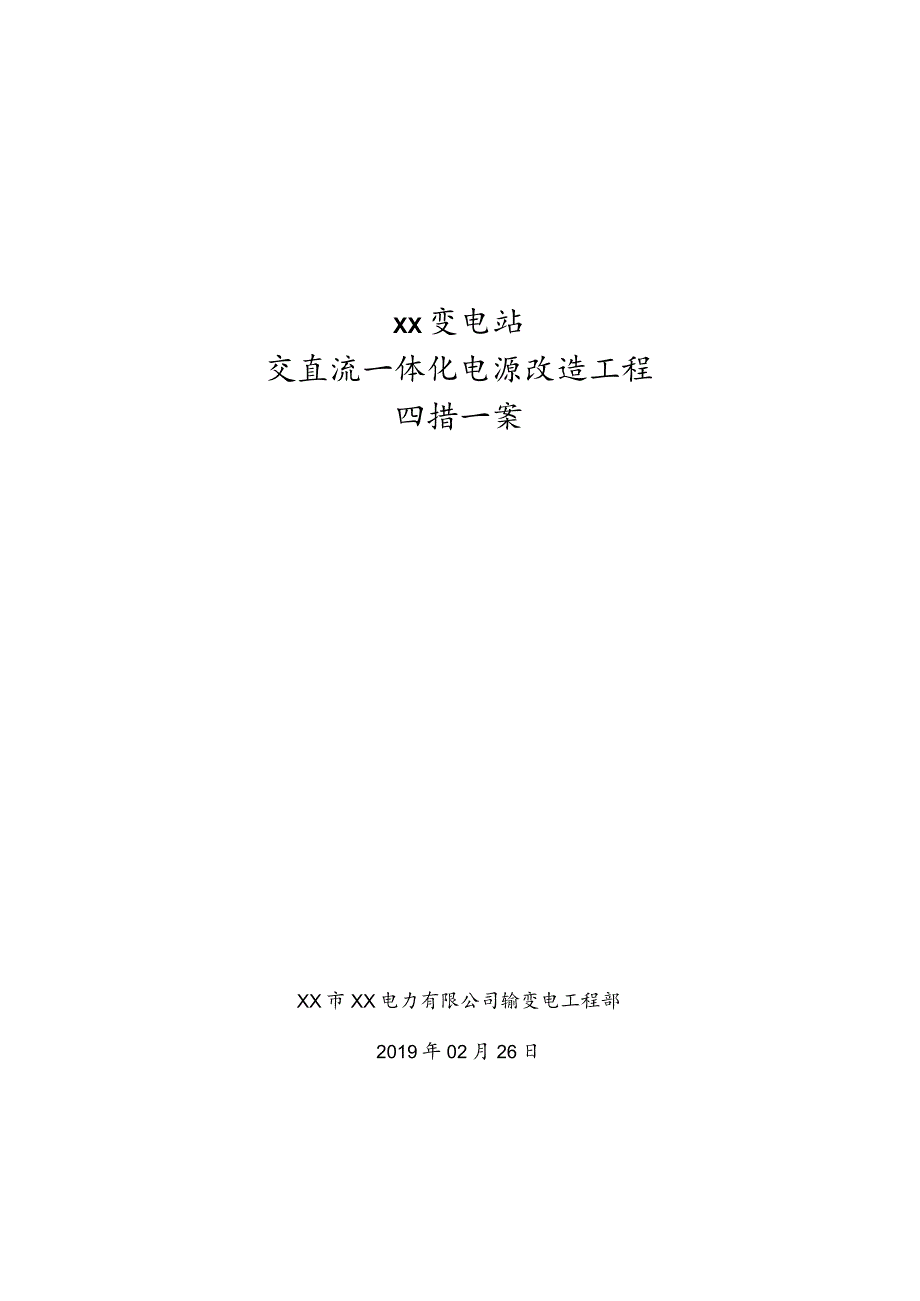

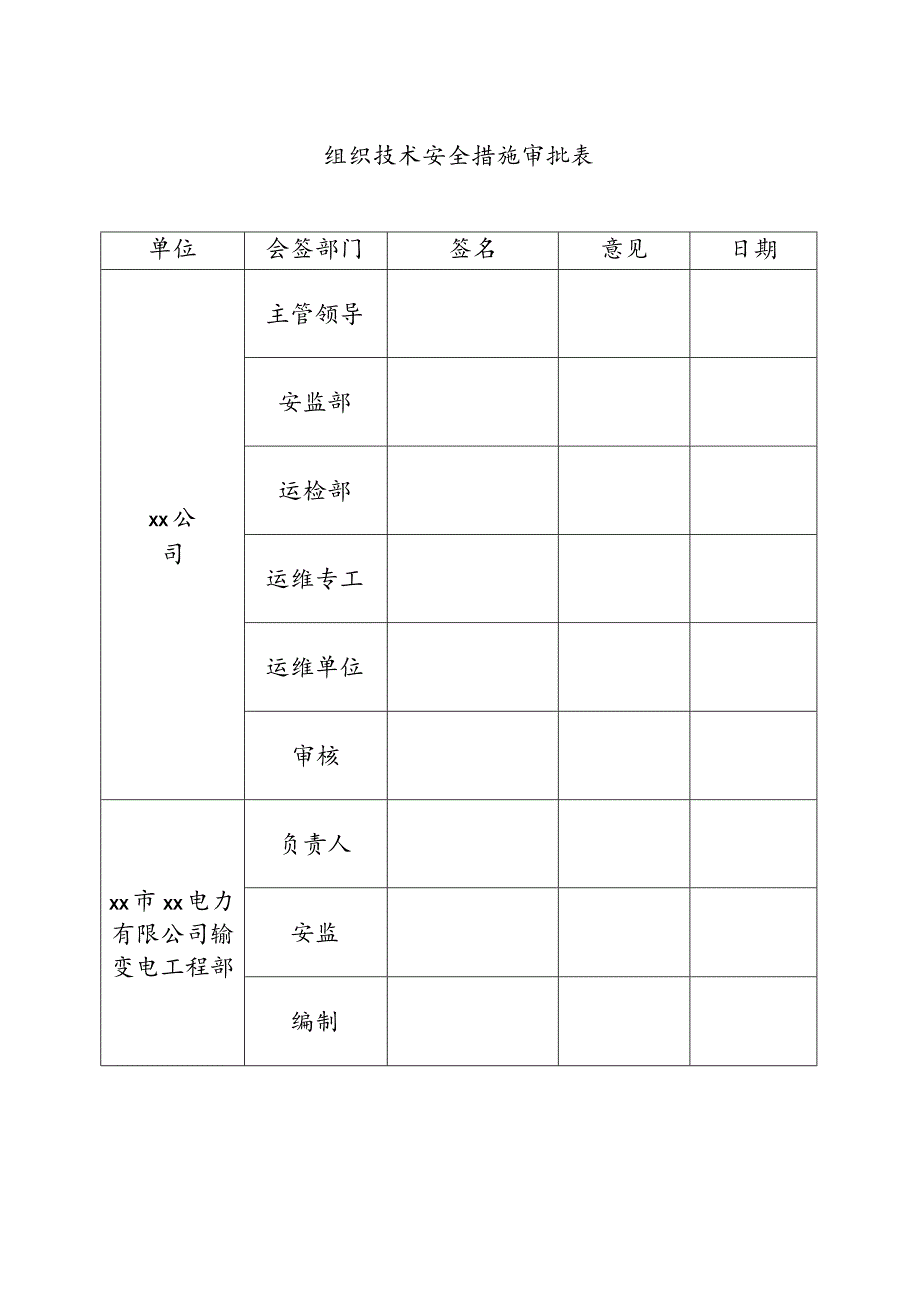

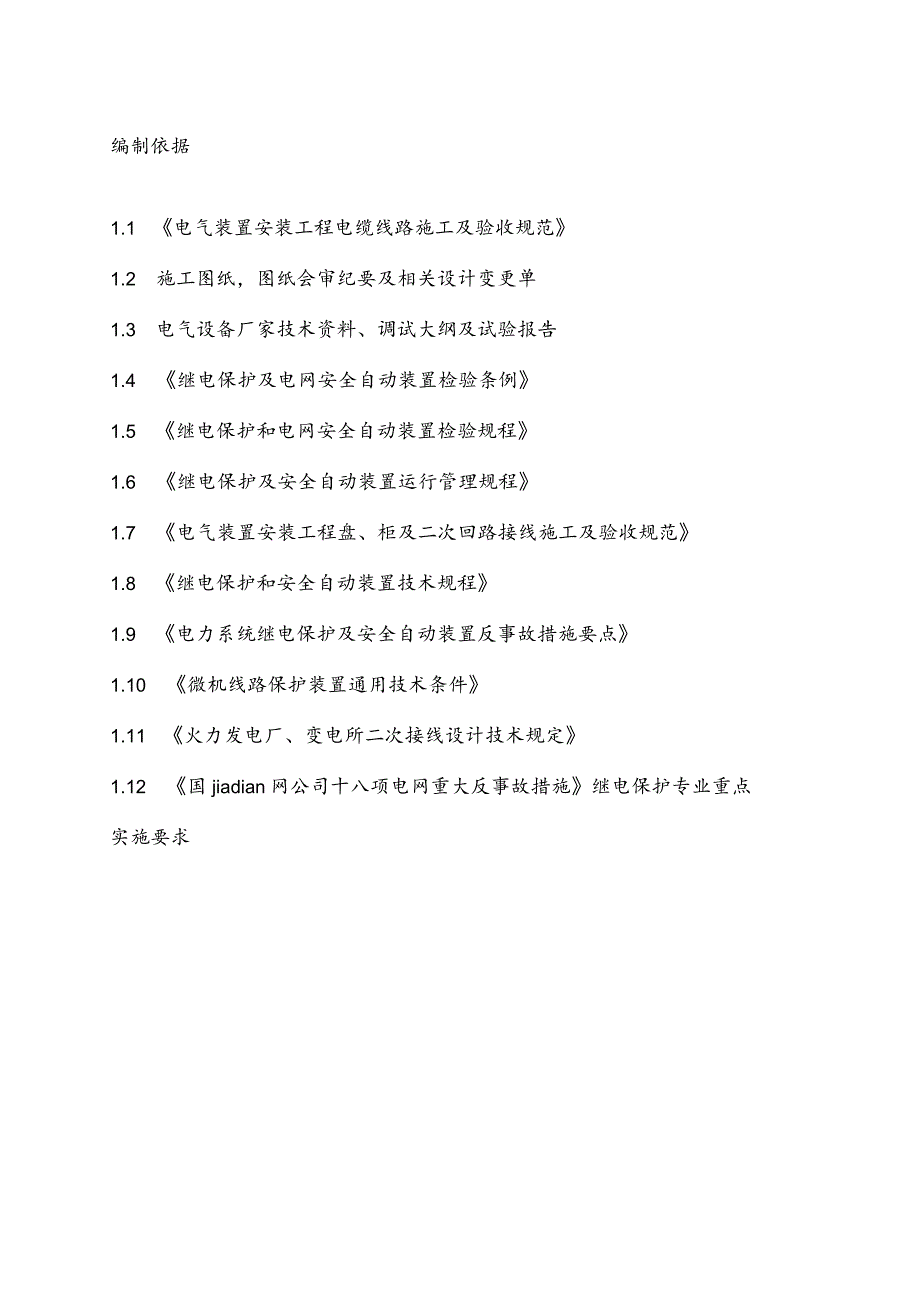

1、XX变电站交直流一体化电源改造工程四措一案XX市XX电力有限公司输变电工程部2019年02月26日组织技术安全措施审批表单位会签部门签名意见日期XX公司主管领导安监部运检部运维专工运维单位审核XX市XX电力有限公司输变电工程部负责人安监编制编制依据1.1 电气装置安装工程电缆线路施工及验收规范1.2 施工图纸，图纸会审纪要及相关设计变更单1.3 电气设备厂家技术资料、调试大纲及试验报告1.4 继电保护及电网安全自动装置检验条例1.5 继电保护和电网安全自动装置检验规程1.6 继电保护及安全自动装置运行管理规程1.7 电气装置安装工程盘、柜及二次回路接线施工及验收规范1.8 继电保护和安全自动装
2、置技术规程1.9 电力系统继电保护及安全自动装置反事故措施要点1.10 微机线路保护装置通用技术条件1.11 火力发电厂、变电所二次接线设计技术规定1.12 国jiadian网公司十八项电网重大反事故措施继电保护专业重点实施要求目录一、工程介绍11.1工程简介11.2工作范围及工作任务1二、组织机构1三、安全措施23. 1施工前准备23.2一次安全措施33. 3二次安全措施3四、技术措施44. 1安装新蓄电池柜44.2拆除控制室原有交直流电源柜、蓄电池柜、低周减载柜44.3新交流柜、直流充电柜、直流馈线柜安装54. 4危险点分析54. 5防范与控制措施：6五、文明施工措施75. 1安全管理目标
3、75.2文明施工保障措施7六、施工方案86. 1工作范围86.2工程主要内容86.3工程计划8一、工程介绍1.1 工程简介35kVxx变电站交直流电源于2003年投运，原交直流装置为xxxx电力通信有限公司产品，由于运行时间较长，设备备件缺乏。现对其进行技术改造，35kVxx变电站按交直流一体化电源改造.本次选用深圳奥特迅电力设备股份有限公司产品，为确保改造工程在施工期间的电网安全稳定运行及安全施工，高质量的完成本次技改工程的工作任务，特制定本施工措施。1.2 工作范围及工作任务户外：35kV设备区、IOkV高压室户内：主控制室交直流一体化电源更换二、组织机构成立综合组、安全监督组和现场实施组
4、，按照职责开展相应工作。1综合组组长：XXX成员：XXX职责：负责具体工作的具体实施、技术指导，负责设备、材料的协调工作，负责后勤保障工作。2安全监督组组长：XXX成员：XXX职责：负责现场施工中的安全监督。3现场实施组施工负责人：XXX职责：负责工作安排，人员组织，现场施工。三、安全措施3.1 施工前准备1、施工前，组织参加施工班组成员进行技术学习、交流，熟悉施工图纸及相关技术资料，学习有关规程规定。2、开好班前会，组织班组成员认真进行危险点分析及危险点控制，使施工人员人人清楚工程性质、危险点所在和预控措施、技术难点、安全注意事项，做好人员分工，使班组成员人人清楚自己的职责，确保施工安全和质
5、量。3、施工班组成员认其落实各自所负费设备，施工材料、工器具、图纸资料、仪器仪表、说明书、规程规定、作业指导书等准备齐全，已向有关技术管理部门提交。4、施工前，施工班组成员应进行技术交流，熟悉施工图纸、相关规程规定。每日开工前，工作负责人组织班组成员进行危险点分析及预控措施的学习，使所有施工班组成员清楚当天的工作性质、危险点和预控措施，进行合理分工，明确各级安全费任，确保施工安全和质量。在下表（表一）进行确认签字：表一：班前会记录表日期工作小组工作任务危险点分析预控措施工作班成员签字确认各注3.2 一次安全措施认清一次设备位置，用围栏将工作地点与带电设备隔离开，工作中严谨翻越工作围栏。3.3
6、二次安全措施1、直流负荷出线及拆下的电缆头，要进行绝缘包扎，做好标记，防止直流接地短路。2、接入直流屏电源做好标记，标明极性，接入直流系统后要进行检查正常后方能合负荷开关。3、接线要对极性，防止接地，短路。4、退盘时，要注意安全，防止砸伤人，要有专人负责指挥。5、使用电动工具要注意安全，外壳要有良好的接地，佩戴护目镜。6、使用电焊机时，应防止灼伤人，严禁使用接地网作为地线。7、现场放置灭火器，防止火灾。8、工作中当天打开的孔洞，在当天工作结束时应及时封堵。9、盘柜进出现场时应注意防小动物，新盘应开封后，方能进入现场，严禁带包装进入现场。10、拆除直流回路时，必须采取防止其他保护失压的准备工作。
7、11、未尽事宜按安规有关规定执行。四、技术措施每日开工前，工作负责人组织施工成员进行该工作日的工作安排和性质、危险点分析及预控措施的学习，明确各级安全责任，确保施工安全和质量。工作中凡遇到开关跳间或异常告警时，工作要立即停止，查明原因确与本工作无关后，方可恢复工作。各阶段工作危险点分析及预控措施如下：4.1 安装新蓄电池柜新蓄电池柜安装就位于控制室东侧备用屏位具体技术措施1、新蓄电池柜就位，蓄电池连接，电池巡检装置安装。2、在新蓄电池柜上装设临时直流馈线空开6路，用临时控缆将IOkV控制及合同电源、主变保护柜电源、主变测控柜电源、公用测控柜电源、远动通讯柜电源接入。4.2 拆除控制室原有交直流
8、电源柜、蓄电池柜、低周减载柜具体技术措施1、断开蓄电池与充电柜之间连线。2、将站用变高压侧电源断开3、分别在变压器保护柜、变压器测控柜、公用测控柜、远动通讯柜、IOkV西段101柜、IOkV东段102柜拆除原有直流电源。3、拆除直流充电柜原有接线控制电缆、蓄电池柜蓄电池组接线。4、检查原交直流电源柜确无带电后，拆除原有负荷接线。5、拆除控制室原有直流充电柜、蓄电池柜、低周减载柜4.3 新交流柜、直流充电柜、直流馈线柜安装新直流充电柜就位于原蓄电池柜位置，新直流馈线柜就位于原交直流电源柜位置，新交流柜就位于原低周减载柜住置。具体技术措施1、新直流充电柜、直流馈线柜就位2、将原交直流电源柜拆除电源
9、控缆按图接入直流充电柜、直流馈线柜。3、连接蓄电池至充电柜接线（带电接入，注意极性，禁止短路接地）。4、将交流电源接入。调试充电柜及馈线柜一切正常后，在变压器保护柜、变压器测控柜、公用测控柜、远动通讯柜、IOkV西段101柜、IOkV东段102柜接入原有电源控缆（接入注意极性，禁止短路接地）。5、在馈线柜检查无误后，投入馈线对应空开。6、断开蓄电池柜临时空开并拆除原有临时接线。7、新交流柜就位并接线调试。4.4 危险点分析1、误碰运行设备2、人员误伤或人身触电3、其它工种配合人员误碰造成保护动作4、发生“误整定、误接线、误触碰”5、与运行设备保持安全距离6、直流极性接反，直流短路、接地7、全站
10、直流失压4.5 防范与控制措施：1、进入现场要办理合格的工作票，禁止无票作业。2、配合人员在工作负责人的统一指挥下工作，禁止在工作区外活动。电缆沟内工作注意角铁滑伤。3、室外工作注意与运行设备的安全距离，拿材料或工具禁止直立，平拿平放，设专人监护。4、高空作业时，要防止高空坠落，必要时加装安全带。5、室外工作用的电源要安装漏电保护装置，间刀应装设合格的熔丝并带罩，禁止从运行设备直接取电源，电源接线要经第二人复核后，方可通电。6、连接直流母线、导线时，应先分清正、负极性，分别接入，防止极性接反，造成直流失压、短路。7、拆除直流母线、导线时，应先确认是否是需要拆除的母线、导线，再逐根拆除，并做好标
11、记，接线端头随拆除采取绝缘包扎措施。8、工作地点应有充足的照明。9、应做好防止全站直流失压的预控措施，调试好便携式高频直流电源装置。五、文明施工措施5.1 安全管理目标1、杜绝轻伤事故、消灭死亡事故。2、杜绝机械设备事故。3、杜绝“三误”事件发生。4、杜绝高处坠落、触电事故。5、杜绝火灾事故。6、杜绝交通事故，努力实现交通事故零目标。5.2 文明施工保障措施1、施工班组内部要按照每天的作业计划把设备和材料妥善放置到工作现场，合理确定设备材料在现场的存放。2、工具摆放要求定位管理，并悬挂分类标识牌。3、设备、工具、材料、废料合理放置，保证不会给他人带来危险，不会堵塞通道。4、现场工作间、休息室、
12、工具室要始终保持清洁、卫生、整齐。整个现场要做到一日一清、一日一净。5、扫放的垃圾要倒在指定的地点或垃圾箱内。6、禁止在设备区用餐，剩菜剩饭要自觉放入指定的垃圾桶内。7、废品、废料（如电焊头、电缆头、电缆皮、电线头、木板纸箱、废钢材等）要及时清理，并送到指定的回收点。8、自觉保护设备、构件、地面、墙面的清洁卫生和表面完好，防止“二次污染”和设备损伤。凡吊装的设备、构件必须在地面先擦拭干净。9、现场施工人员必须穿工作服，工作服要统一干净，管理人员配红色安全帽，工作班组配蓝色安全帽。10、现场资料档案管理有序，施工措施等有关技术资料齐全、存放指定位置。六、施工方案6.1 工作范围6.1.1 户外工
13、作范围：户外：35kV设备区、IOkV高压室6.1.2 户内工作范围户内：主控制室交直流一体化电源更换6.2 工程主要内容1、安装新蓄电池柜2、拆除控制室原有交直流电源柜、蓄电池柜、低周减载柜3、新直流充电柜、直流馈线柜、交流柜安装6.3 工程计划根据工作任务、现场设备布置情况以及运行方式要求：本期工程计划由20xx年3月1日至20xx年3月5日共3个工作日完成。施工进度表如下。序号任务名称2019031451安装新蓄电池柜2拆除控制室原有交直流电源柜、蓄电池柜、低周减栽柜3新直流充电柜、直流情战柜、交流柜安装其他未在本方案内列出的工作应按有关厂方规定或国家标准严格执行。现场勘查记录勘察单位输变电工程部部门（班组）保护班编号勘察负责人XXX勘察人员XXXXXXXXXX勘察的线路菽蓍薮重编号（多回应注明双重编号）35kVxx变电站交直流充电屏、蓄电池屏、低周减截屏工作任务（工作地点或地段以及工作内容）主控制室交直流一体化电源更换现场勘查内容：Tr需要停电的范围厂无2 .保留的带电部位：主变保护屏、主变测控屏、公用测控屏、IOkV高压室所有运行设备3 .作业现场的条件、环境及其他危险点：拆除直流回路时，必须采取防止其他保护、测控等装置失压的准备工作。4 .应采取安全措施：设专人监护，严禁动用无关设备。5 .附图与说明:记录人：XXX勘察日期：20xx年02月26日
