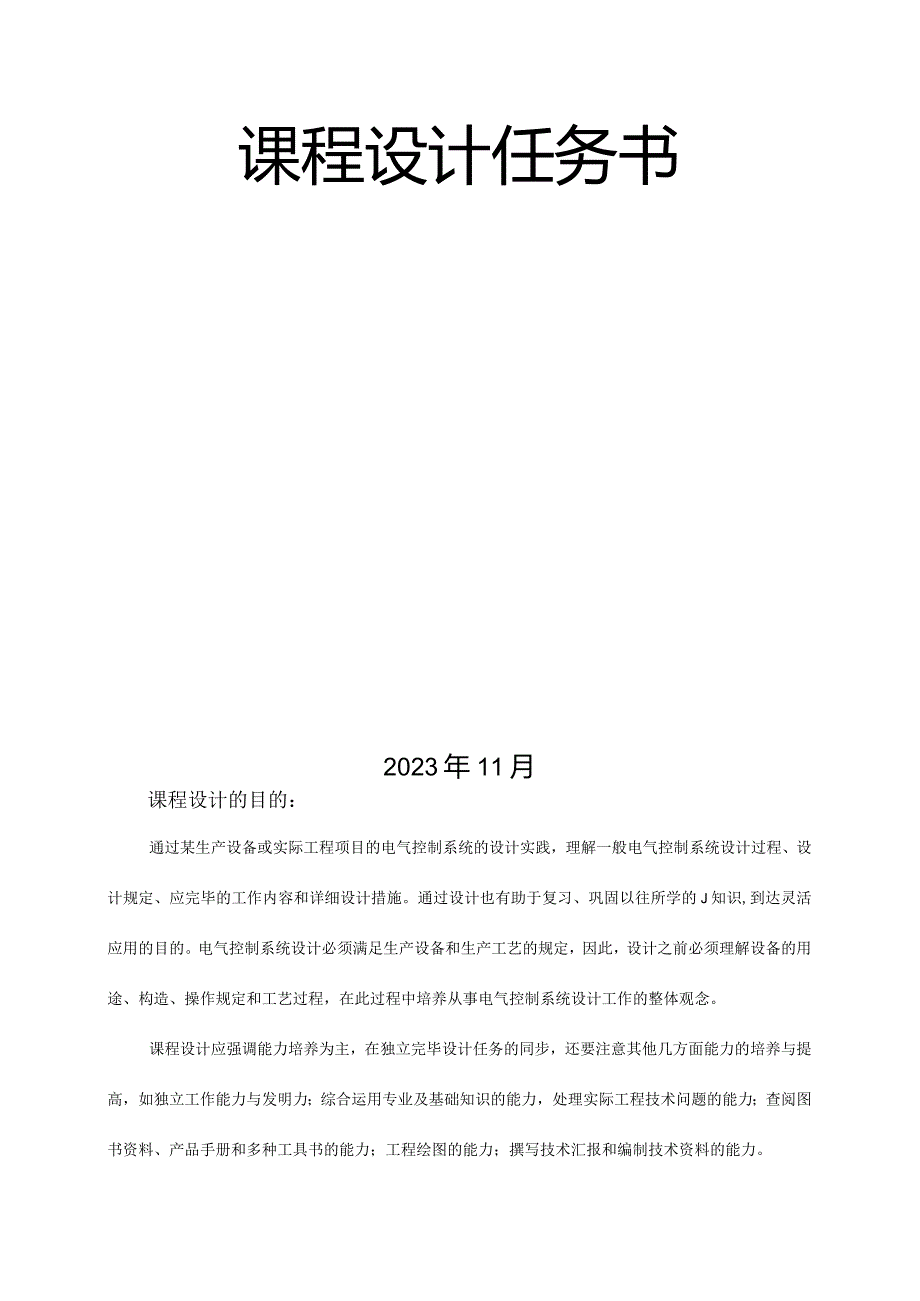

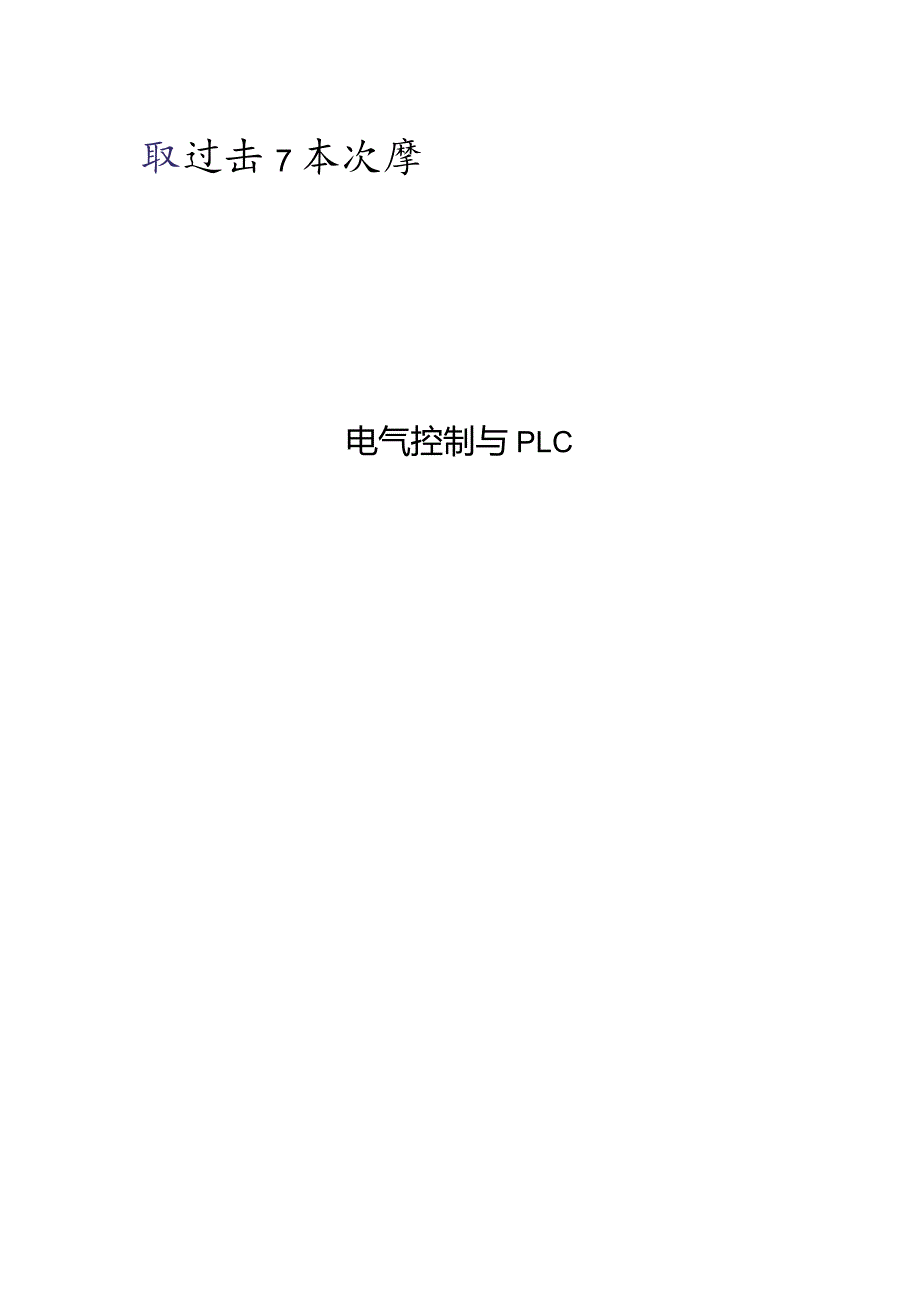

1、取过击7本次摩电气控制与PLC课程设计任务书2023年11月课程设计的目的：通过某生产设备或实际工程项目的电气控制系统的设计实践，理解一般电气控制系统设计过程、设计规定、应完毕的工作内容和详细设计措施。通过设计也有助于复习、巩固以往所学的J知识,到达灵活应用的目的。电气控制系统设计必须满足生产设备和生产工艺的规定，因此，设计之前必须理解设备的用途、构造、操作规定和工艺过程，在此过程中培养从事电气控制系统设计工作的整体观念。课程设计应强调能力培养为主，在独立完毕设计任务的同步，还要注意其他几方面能力的培养与提高，如独立工作能力与发明力；综合运用专业及基础知识的能力，处理实际工程技术问题的能力；查

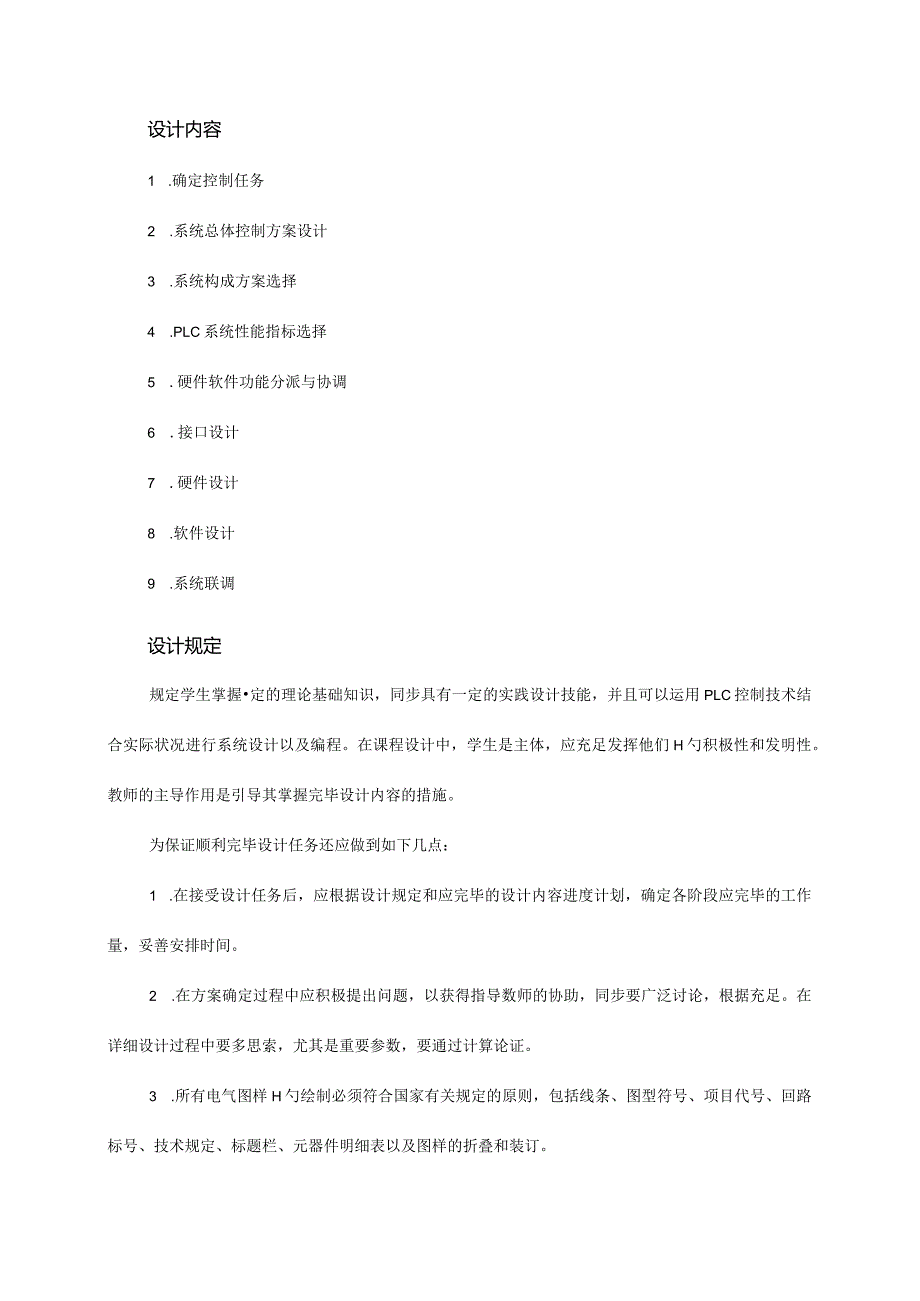

2、阅图书资料、产品手册和多种工具书的能力；工程绘图的能力；撰写技术汇报和编制技术资料的能力。设计内容1 .确定控制任务2 .系统总体控制方案设计3 .系统构成方案选择4 .PLC系统性能指标选择5 .硬件软件功能分派与协调6 .接口设计7 .硬件设计8 .软件设计9 .系统联调设计规定规定学生掌握定的理论基础知识，同步具有一定的实践设计技能，并且可以运用PLC控制技术结合实际状况进行系统设计以及编程。在课程设计中，学生是主体，应充足发挥他们H勺积极性和发明性。教师的主导作用是引导其掌握完毕设计内容的措施。为保证顺利完毕设计任务还应做到如下几点：1 .在接受设计任务后，应根据设计规定和应完毕的设计
3、内容进度计划，确定各阶段应完毕的工作量，妥善安排时间。2 .在方案确定过程中应积极提出问题，以获得指导数师的协助，同步要广泛讨论，根据充足。在详细设计过程中要多思索，尤其是重要参数，要通过计算论证。3 .所有电气图样H勺绘制必须符合国家有关规定的原则，包括线条、图型符号、项目代号、回路标号、技术规定、标题栏、元器件明细表以及图样的折叠和装订。4 .阐明书规定文字通顺、简洁，字迹端正、整洁。5 .应在规定H勺时间内完毕所有H勺设计任务。6 .假如条件容许，应对自己的设计线路进行试验论证，考虑深入改善的也许性。四、设计措施在接到设计任务书后，按原理设计和工艺设计两方面进行。1.原理图设计的环节1）
4、根据规定确定设计任务。2）根据拖动规定设计主电路。在绘制主电路时，可考虑如下几种方面：每台电动机的控制方式，应根据其容量及拖动负载性质考虑其起动规定，选择合适的起动线路。对于容量小（7.5kW如下）、起动负载不大的电动机，可采用直接起动；对于大容量电动机应采用降压起动。根据运动规定决定转向控制。根据每台电动机的工作制，决定与否需要设置过载保护或过电流控制措施。根据拖动负载及工艺规定决定停车时与否需要制动控制，并决定采用何种控制方式。设置短路保护及其他必要的电气保护。考虑其他特殊规定：调速规定、主电路参数测量、信号检测等。3）根据主电路的控制规定设计控制回路，其设计措施是：对的选择控制电路电压种
5、类及大小。根据每台电动机时起动、运行、调速、制动及保护规定依次绘制各控制环节（基本单元控制线路）。设置必要H勺联锁（包括同一台电动机各动作之间以及各台电动机之间的动作联锁）。设置短路保护以及设计任务书中规定的位置保护（如极限位、越位、相对位置保护）、电压保护、电流保护和多种物理量保护（温度、压力、流量等）。根据拖动规定，设计特殊规定控制环节，如自动抬刀、变速与自动循环、工艺参数测量等控制。按需要设置应急操作。4）根据照明、指示、报警等规定没计辅助电路。5）总体检查、修改、补充及完善。重要内容包括：校核多种动作控制与否满足规定，与否有矛盾或遗漏。检查接触器、继电器、主令电器H勺触点使用与否合理，
6、与否超过电器元器件容许的数量。检查联锁规定能否实现。检查多种保护能否实现。检查发生误操作所引起H勺后果与防备措施。6）进行必要的参数计算。7）对日勺、合理地选择各电器元器件，按规定格式编制元件目录表。8）根据完善后的设计草图，按电气制图原则绘制电气原理线路图，按电气技术中的项目代号规定标注器件R勺项目代号，按绝缘导线的标识Fl勺规定对线路进行统一编号。2.工艺设计环节1）根据电气设备的总体配置及电器元件的分布状况和操作规定划分电器组件，绘制电气控制系统H勺总装配图和接线图。2）根据电器元器件的型号、外形尺寸、安装尺寸绘制每一组件的元件布置图（如电器安装板、控制面板、电源、放大器等）。3）根据元
7、器件布置图及电气原理编号绘制组件接线图，记录组件进出线的数量、编号以及各组件之间的连接方式。4）绘制并修改工艺设计草图后，使可按机械、电气制图规定绘制工程图。最终按设计过程和设计成果编写设计阐明书及使用阐明书。五：提交内容1、完毕设计阐明书一份（包括原理的简要阐明和软件的编程）（不少于5000字）；其中包括电气原理图一份。（规定用计算机绘图，采用AUTOCAD或者其他绘图软件）、电气安装接线图一份。（规定用计算机绘图，采用AUTOCAD或者其他绘图软件）2、设计阐明书和电气原理图必须按“电气图形符号”和“电气技术文字符号”的国标。设计参照题:题目一：某组合机床的电气控制系统设计如图所示为某一组
8、合机床的示意图，左面为1#箱体移动式动力头。主轴电机Ml为5.5KW、1440转/分钟，1#箱体口勺进给电机为M3为1.5KW、1450转/分钟，工进与快进采用电磁铁YVl(DC24V,10W)进行切换；右面为2#箱体移动式动力头。主轴电机M2为5.5KW、1440转/分钟，2#箱体H勺工作进给电机为M4,为L5KW、1450转/分钟，工进与快进采用电磁铁YV2(DC24V,10W)进行切换。SQl为左动力头的原位限位，SQ3为左动力头的快进限位，SQ5为左动力头的工进限位，SQ2为右动力头的原位限位，SQ4为右动力头的快进限位，SQ6为右动力头的工进限位，详细规定如下：1.左、右两动力头均规
9、定快进一工进一快退的工作循环。2 .可使左、右两动力头同步工作，也可进行单独调整。3 .加工过程中需要进行冷却。4 .应有电源有信号指示，动力头正在工作信号指示。5.应有局部照明必要H勺保护环节。题目二：某车床电气控制系统设计某车床主轴电机采用三相异步电动机：Y112M-4-854KW380V50HZ；冷却泵电动机O.125KW380V50HZ,主轴电机采用电气正反转，冷却泵单向运转。主轴电机有SAI（3个位置正、停、反和3对触头）控制，冷却泵电机有SA2（2个位置1对触头）控制。详细规定如下：1、采用PLC进行车床的控制。2、应有电源有信号指示。3、应有局部照明必要的保护环节。题目三：工业洗
10、衣机控制系统设计洗衣机电机采用三相异步电机1.5KW380V50HZ,水位传感器采用干簧管式，进水和排水阀门采用电磁阀DC24V5Wo详细规定如下：1、按下启动按钮及水位选择开关，注水直到（高、中、低）水位，关水2、2s后开始洗涤3、洗涤时，正转30s,停2s,然后反转30s,停2s4、如此循环5次，总共320s后开始排水，排空后脱水30s5、开始清洗，反复（2）（5）,清洗两遍6、清洗完毕，报警3s并自动停机题目四：自动洗车机电气控制系统设计题目的参数和规定：自动洗车机由门式框架构成，门式框架有一台三相异步电机拖动，4KW380V501IZ,在车头和车尾处分别设置有一种行程开关，门式框架上安
11、装有3个刷子（上、左、右各1个），分别有1台单向电机拖动，L5KW220V50HZ,同步门式框架上安装有3组喷水喷头（上、左、右各1个），由一台水泵电机拖动IKW220V50HZ,喷头由电磁阀控制DC24V5W。详细规定如下：1、按下启动按钮，洗车机框架开始由车头向车尾移动，喷水设备开始喷水。2、门式框架移动抵达车尾限位开关后，开始返回，并保持继续喷水。3、门式框架移到车头限位置后，保持喷水，同步刷子开始工作，框架开始向车尾移动。4、门式框架移到车尾限位置后，保持喷水，刷子转动，框架开始向车头移动。5、反复上面第3、4步，框架向车头移动至限位开关停止。洗车整个过程完毕。启动灯熄灭。系统由三相异
12、步电机4KW380V50HZ拖动水泵，喷泉系统呈内外4圈圆形分布，喷泉从里到外分为第一组1个喷头、第二组4个喷头、第三组8个喷头、第四组16个喷头，共有39个喷头，每组喷头喷出相似的把戏，由一种电磁阀DC24V5W控制，系统设有启动停止按钮。详细规定如下：1、按下启动按钮后，第一组喷水；2、第一组喷水5秒后第二组喷水。3、第二组喷水6秒后第三组喷水。4、第三组喷水8秒后第四组喷水。5、第四组喷水5秒后第二组喷水。6、第二组喷水3秒后反复2、3、4、5环节。7、无论在何种喷水状态下，按动停止按钮后，系统停止。题目六：宾馆自动门控制系统设计自动门控制装置由感应式开关、开门到位限位开关、关门到位限位
