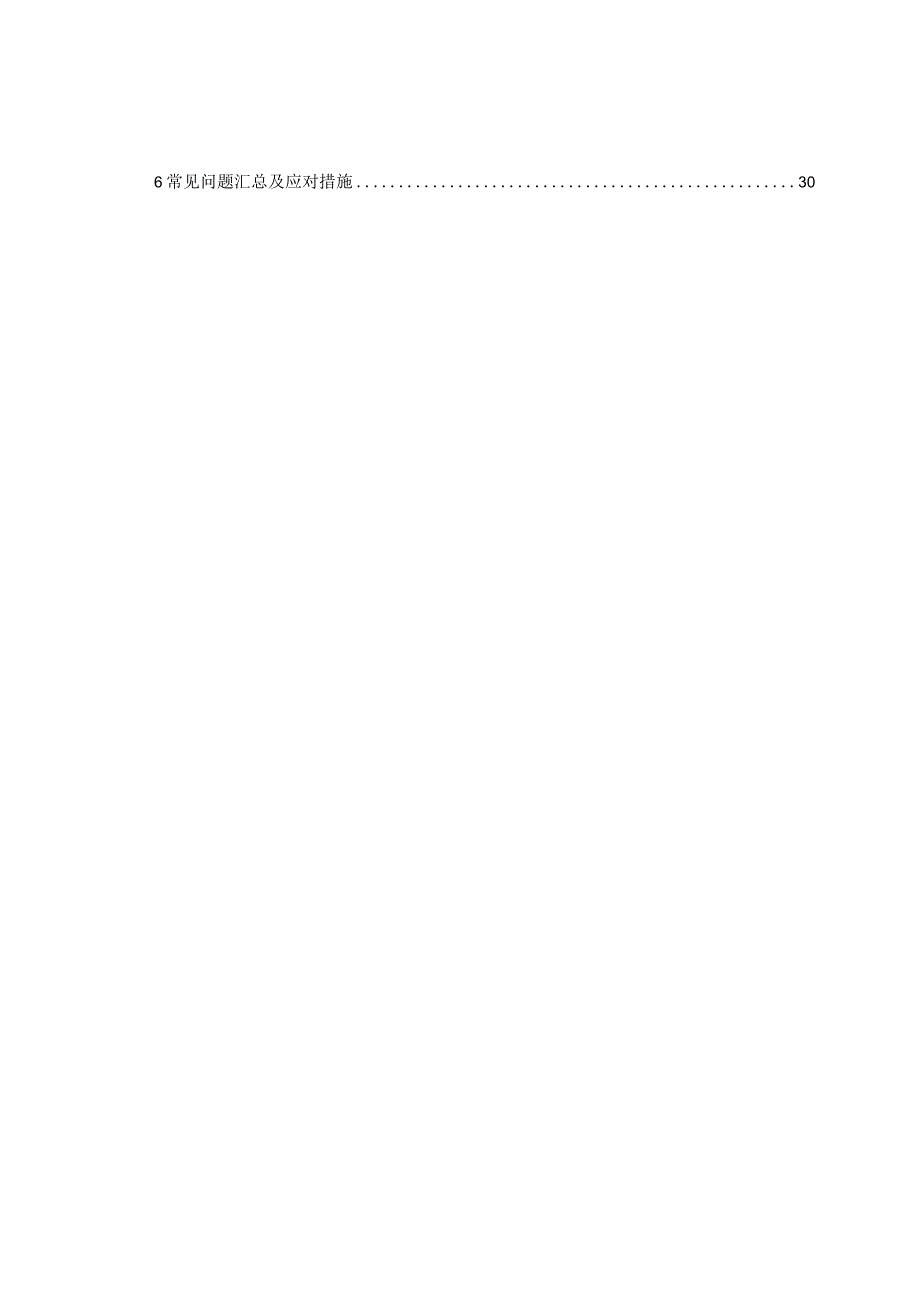

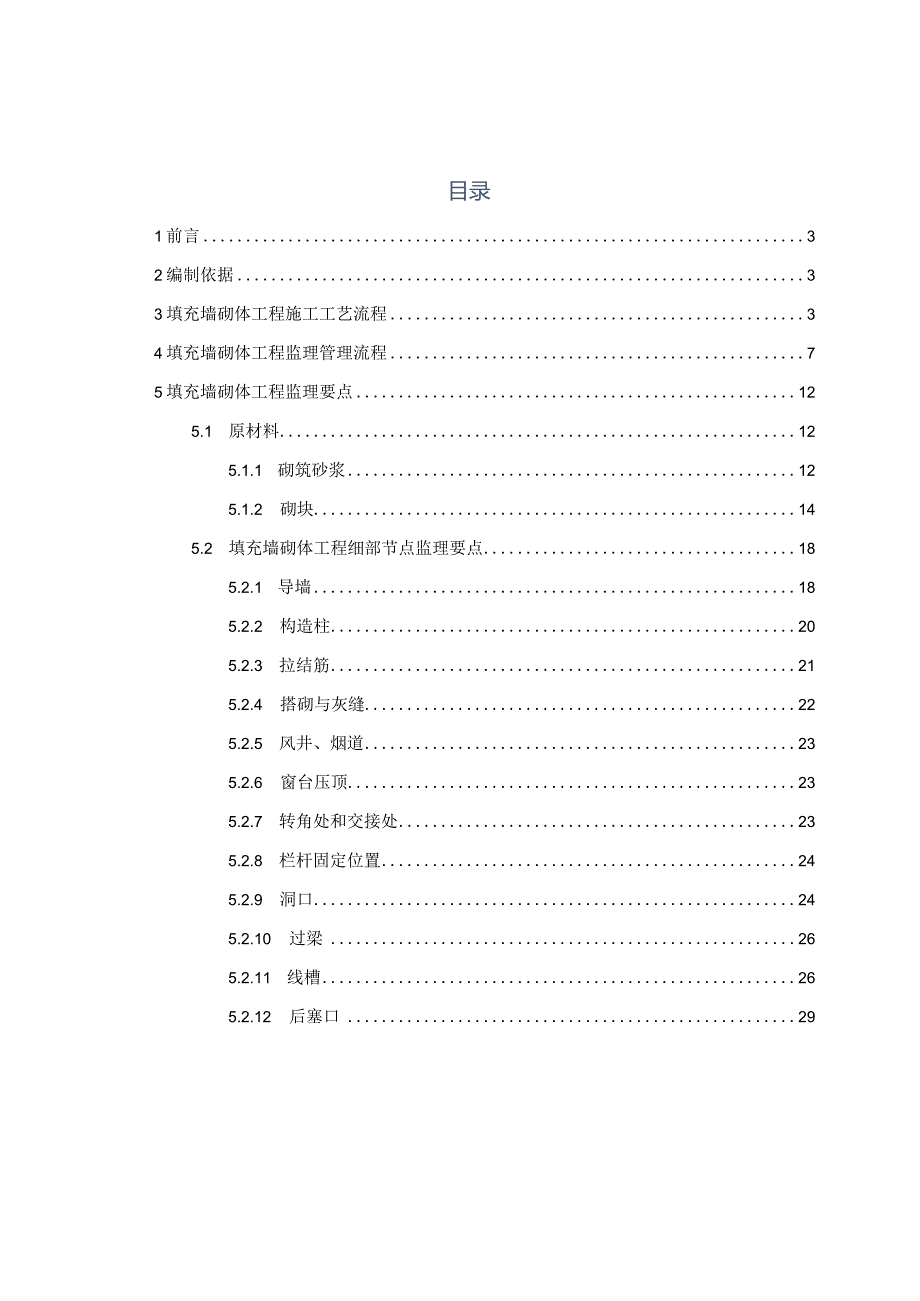

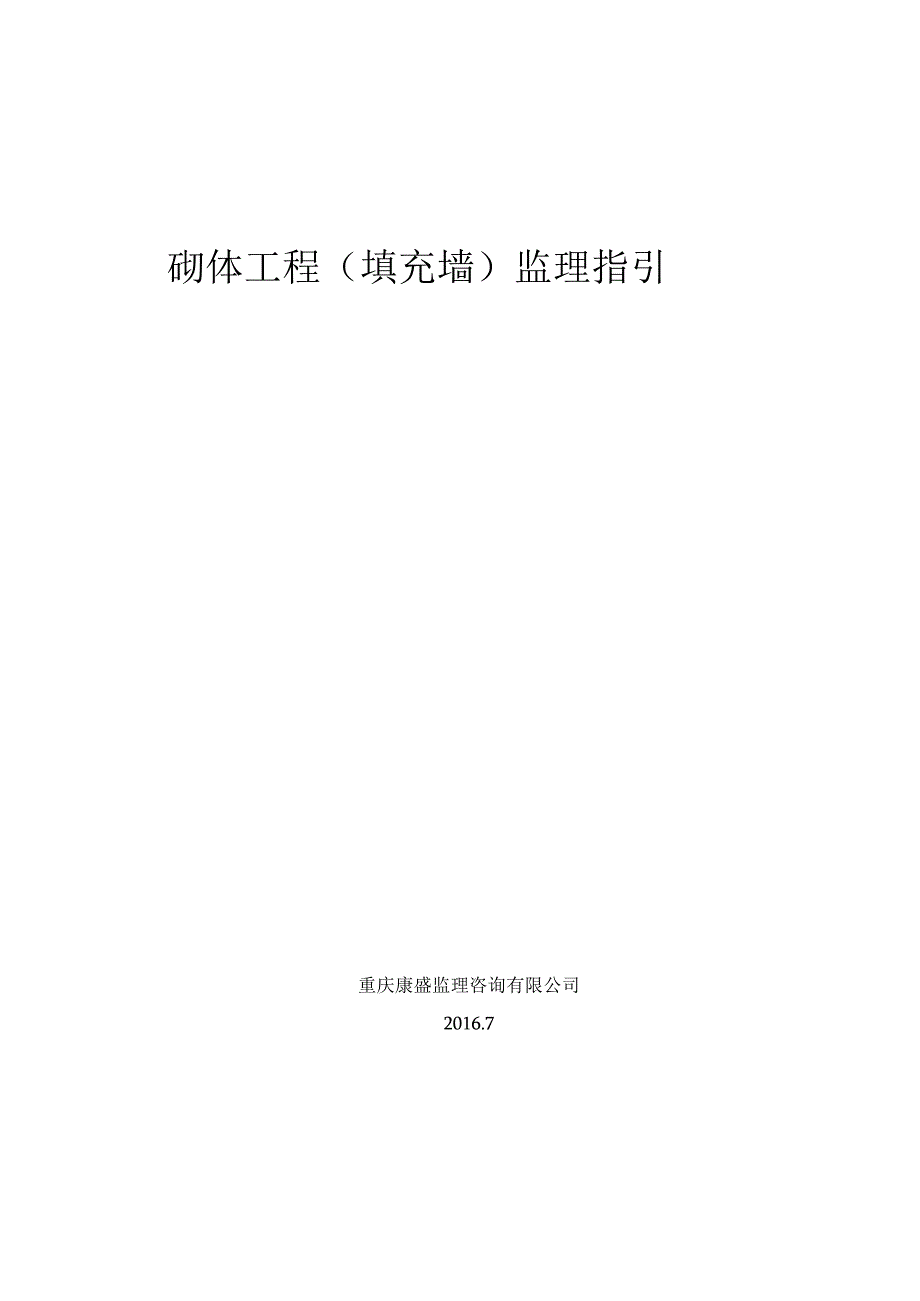

1、砌体工程（填充墙）监理指引重庆康盛监理咨询有限公司2016.7目录1前言32编制依据33填充墙砌体工程施工工艺流程34填充墙砌体工程监理管理流程75填充墙砌体工程监理要点125.1 原材料125.1.1 砌筑砂浆125.1.2 砌块145.2 填充墙砌体工程细部节点监理要点185.2.1 导墙185.2.2 构造柱205.2.3 拉结筋215.2.4 搭砌与灰缝225.2.5 风井、烟道235.2.6 窗台压顶235.2.7 转角处和交接处235.2.8 栏杆固定位置245.2.9 洞口245.2.10 过梁265.2.11 线槽265.2.12 后塞口296常见问题汇总及应对措施301前言为
2、了让员工快速掌握和提升砌体工程的专业知识，提高我们的监理工作水平，提高工作效率，到现场能够较快速的知道砌体工程检查什么，合格标准是什么。特收集和整理砌体工程的相关规范、标准并结合现场经验编制该监理工作指引。该指引范围为住宅工程填充墙砌体工程的监理要点。对于少见的砌体工程和工艺（石砌体工程、冬期施工、暖棚施工等）未在该指引中体现，还需根据具体问题查看相关的规范和方案。2编制依据砌体结构工程施工质量验收规范（GB50203-2011）框架轻质填充墙构造图集（西南05G701）（一至四）钢筋混凝土过梁图集（03G322-3）非承重节能型烧结页岩空心砌块墙体工程技术规程（DBJ50-127-2011）
3、关于印发重庆市住宅工程质量通病预防措施（2009年版）的通知（渝建2012301号）3填充墙砌体工程施工工艺流程砌体施工工简介一、基层处理砌体施工前将楼面清扫干净二、放线三、导墙施工四、在导墙施工的同时，应进行构造柱钢筋和拉结筋的施工。五、摆砖、拉线、立皮数杆、填充墙砌体的砌筑六、窗台压顶及过梁安设。七、构造柱浇筑八、后塞口砌筑4填充墙砌体工程监理管理流程事前控制审核施工单位编制的砌体工程施工方案，审核砌体工程固化图，编制砌体工程监理实施细则，原材料进场检查，墙体放线复核，监督对班组工人的施工技术交底，督查配合比，督查施工单位防治施工质量通病措施的落实。审核砌体工程施工方案招商锦星汇项目WJ体
4、I程监理实施细则事中控制对施工现场进行巡视，按照规范、施工方案、监理细则对施工质量进行检查，在施工过程中改正不符合规范之处。对已完成的砌体工程观感质量、平整度、垂直度等进行过程检查。事后检查对已完成的砌体工程的观感质量，平整度、垂直度等进行检查。若有实测实量的项目还需要对砌体工程的平整度、垂直度、方正度进行测量记录。监理管理流程图审核施工单位的施工技术方案进入下一道工序5填充墙砌体工程监理要点5.1原材料5.1.1砌筑砂浆一、砂浆监理要点1 .搅拌房应设置砂浆配合比标识牌和称量工具。4%!柴杯一杯。,力.；(if趣AgI将ETJAl即篝两fs殂沙精，一5J以才A水河石2 .砌筑砂浆应采用现场强
5、制搅拌或采用成品砂浆，搅拌时间自投料完算起应符合下列规定：1)水泥砂浆和水泥混合砂浆不得少于120s；2)水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于180s；3 .现场拌制的砂浆应随拌随用，拌制的砂浆应3h内使用完毕；当施工期间最高气温超过30C时，应在2h内使用完毕。4 .砌体结构工程使用的湿拌砂浆，除直接使用外必须储存在不吸水的专用容器内，并根据气候条件采取遮阳、保温、防雨雪等措施。5 .砂浆在储存过程中严禁随意加水。6 .砌筑砂浆试块强度验收时其强度合格标准应符合下列规定：1) 同一验收批砂浆试块强度平均值应大于或等于设计强度等级值的1.10倍；2) 同一验收批砂浆试块抗压强度的最小一组平
6、均值应大于或等于设计强度等级值的85%o砌筑砂浆的验收批，同一类型、强度等级的砂浆试块应不少于3组；同一验收批砂浆只有一组或二组试块时，每组试块抗压强度的平均值应大于或等于设计强度等级值的1.1倍；对于建筑结构的安全等级为一级或设计使用年限为50年及以上的房屋，同一验收批砂浆试块的数量不得少于3组。砂浆强度应以标准养护，28d龄期的试块抗压强度为准。制作砂浆试块的砂浆稠度应与配合比设计一致。抽检数量：每一检验批且不超过250砌体的各类、各强度等级的普通砌筑砂浆,每台搅拌机应至少抽检一次。验收批的预拌砂浆、蒸压加气混凝土砌块专用砂浆，抽检可为3组。7 .砖过梁底部的模板及其支架拆除时，灰缝砂浆强
7、度不应低于设计强度的75%。8 .在使用烧结普通砖、烧结多孔砖、混凝土多孔砖、混凝土实心砖、蒸压灰砂砖、蒸压粉煤灰砖砌体工程中，采用铺浆法砌筑砌体，铺浆长度不得超过750mm；当施工期间气温超过30C时，铺浆长度不得超过SOOmmo5.1.2砌块烧结普通病：凡以黏土、页岩、煤砰石和粉煤灰等为主要原料，经成型、焙烧而成的实心或孔洞率不大于15%的砖，称为烧结普通砖。烧结普通砖中的黏土砖，因其毁田取土，能耗大、块体小、施工效率低，砌体自重大，抗震性差等缺点，在我国主要大、中城市及地区已被禁止使用，规格为240mm*115mm*53mmo实际工程中多做配砖使用，其规格为200mm*115mm*53m
8、mo烧结空心砖烧结空心砖简称空心砖，是指以页岩，煤肝石或粉煤灰为主要原料，经焙烧而成的具有竖向孔洞（孔洞率不小于40%,孔的尺寸大而数量少）的砖。空心砖分为厚壁和薄壁两种，厚壁用在有保温要求的外墙，薄壁砖用在内墙填充墙。烧结多孔砖：以粘土、页岩、煤砰石、粉煤灰、淤泥（江河湖淤泥）及其它固体废弃物等为主要原料，经焙烧而成、孔洞率不大于35%,孔的尺寸小而数量多。混凝土多孔砖是以水泥为胶结材料，与砂、石（轻集料）等经加水搅拌、成型和养护而制成的一种具有多排小孔的混凝土制品；具有生产能耗低、节土利废、施工方便和体轻、强度高、保温效果好、耐久、收缩变形小、外观规整等特点。 混凝土实心砖以水泥、骨料，以
9、及根据需要加入的掺合料、外加剂等，经加水搅拌、成型、养护支撑的混凝土实心砖（以下简称砖）。其主要是用于砌筑墙体。240mm115mm53mmo 蒸压灰砂砖：蒸压灰砂砖以适当比例的石灰和石英砂、砂或细砂岩，经磨细、加水拌和、半干法压制成型并经蒸压养护而成。 蒸压粉煤灰砖：粉煤灰砖是指以粉煤灰、石灰或水泥为主要原料，掺加适量石膏和集料经混合料制备、压制成型、高压或常压养护或自然养护而成的粉煤灰砖。蒸压粉煤灰砖的尺寸为240mmX115mmx53mn 普通混凝土小型空心砌块混凝土小型空心砌块（简称混凝土小砌块）是以水泥、砂、石等普通混凝土材料制一、砌块监理要点1 .混凝土多孔砖、混凝土实心病、蒸压加
10、气混凝土砌块等块体的产品龄期不应小于28d。（蒸压灰砂砖、蒸压粉煤灰砖、轻骨料混凝土小型空心砌块、普通混凝土小型空心砌块、轻骨料混凝土小型空心砌块在重庆地区很少使用。）2 .砌块几何尺寸方正，不得有变形，不得有烂砖、断砖。3 .砌体结构工程检验批的划分应同时符合下列规定1）所用材料类型及同类型材料的强度等级相同；2）不超过250r3砌体3）主体结构砌体一个楼层（基础砌体可按一个楼层计），填充墙砌体量少时可多个楼层合并。4 .原材料抽检数量的要求，详见下表。不同砌块种类抽检数量要求序号砌块种类抽检数量要求1烧结普通砖、混凝土实心砖每一生产厂家，每15万块各为一验收批，不足15万块时按1批计。2烧
11、结多孔砖、混凝土多孔石专、蒸压灰砂砖、蒸压粉煤灰砖每一生产厂家，每10万块各为一验收批，不足10万块时按1批计。3普通混凝土小型空心砌块、轻骨料混凝土小型空心砌块每一生产厂家，每1万块为一验收批，不足1万块按一批计。用于多层以上建筑的基础和底层的小砌块抽检数量不应少于2组。5 .砌块砌筑前湿润的要求，详见下表。不同砌块种类砌筑前湿润要求序号砌块种类湿润要求1烧结普通砖、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砖应提前Id-2d适度湿润，严禁采用干砖或处于吸水饱和状态的砖砌筑，烧结类块体的相对含水率60%70%,其他非烧结类块体的相对含水率40%50%.2混凝土多孔砖、混凝土实心砖不需要浇水湿润，但在
12、气候干燥炎热的情况F,宜在砌筑前对其喷水湿润。5.2填充墙砌体工程细部节点监理要点5.2.1 导墙在设置导墙模板之前，需将导墙底部凿毛处理，并在关模前将导墙底部垃圾清理干净。与侧墙交接的地方也需要对侧墙进行凿毛，保证二次浇筑与侧墙结合严密。导墙模板需用定位筋定位，模板设置牢固。导墙混凝土浇筑密实，表面收平。5.2.2构造柱构造柱钢筋1.构造柱钢筋箍筋采用小6.5100/200,上下端60Omm范围内箍筋加密至IO0。马牙搓2 .构造柱处墙体应砌成马牙搓，马牙槎凹凸尺寸不宜小于60mm,高度不应超过300mm,马牙槎应先退后进，对称砌筑。3 .马牙槎边缘用胶带粘贴，防止混凝土浇筑时漏浆。4 .构
13、造柱模板必须采用对拉螺杆拉接,模板须支设牢固，构造柱上端制作喇叭口,碎浇筑牛腿，模板拆除后将牛腿剔凿。5 .喇叭口模板安装高度高于梁下口5cm（经验数据），确保混凝土浇筑密实。5.2.3拉结筋1.非抗震设防及抗震设防烈度为6度、7度地区的临时间断处，当不能留斜搓时，除转角处外，可留直搓，但直搓必须做成凸搓，且应加设拉结钢筋，拉结钢筋应符合下列规定：1）每120mm墙厚放置16拉结钢筋（12Omm厚墙应放置26拉结钢筋）；2）间距沿墙高不应超过500mm；且竖向间距偏差不应超过Ioomm；3）埋入长度从留搓处算起每边均不应小于50Omm,对抗1设防烈度6度、7度的地区,不S小于1000mm；4）末端应有90弯钩。5.2.4搭砌与灰缝砌筑填充墙时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3,轻骨料混凝土小型空心砌块搭砌长度不应小于90mm）砖砌体的灰缝应横平竖直,厚薄均匀。水平灰缝厚度及竖向灰缝宽度宜为102mm,蒸压加气混凝土砌块水平和竖向灰缝宽度不应超过15mm。砖砌体的灰缝不得出现瞎缝、透明缝、假缝。竖向通缝不应大于2皮。（根据多数业主的技术管理要求，不得出现通缝。）使用烧结普通砖、烧结多孔砖、混凝土多孔砖、混凝土实心砖、蒸压灰砂砖、蒸压粉煤灰砖的砌体工程，砌体灰缝砂浆应密实饱满，砖墙水平灰缝的砂浆饱满度
