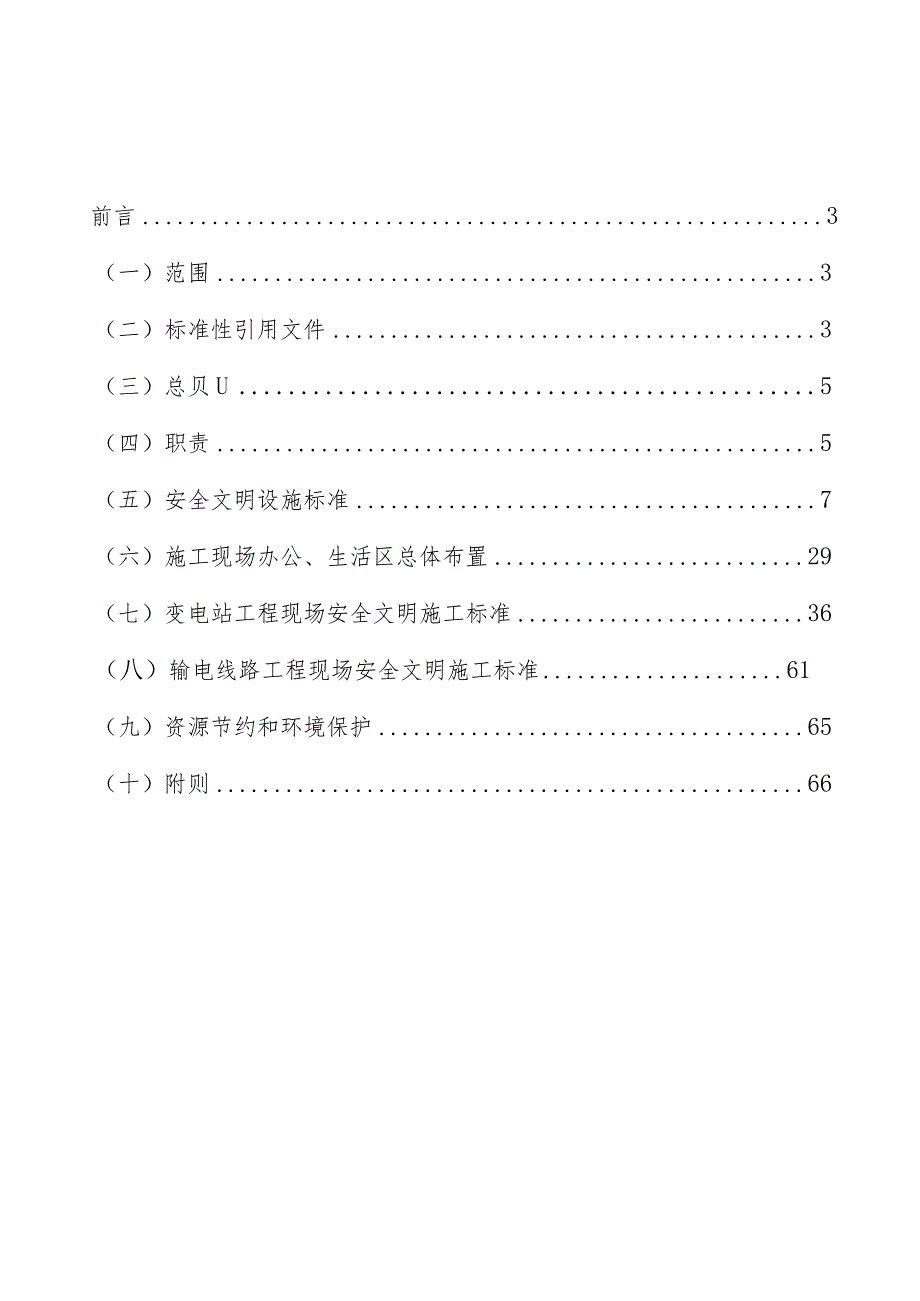

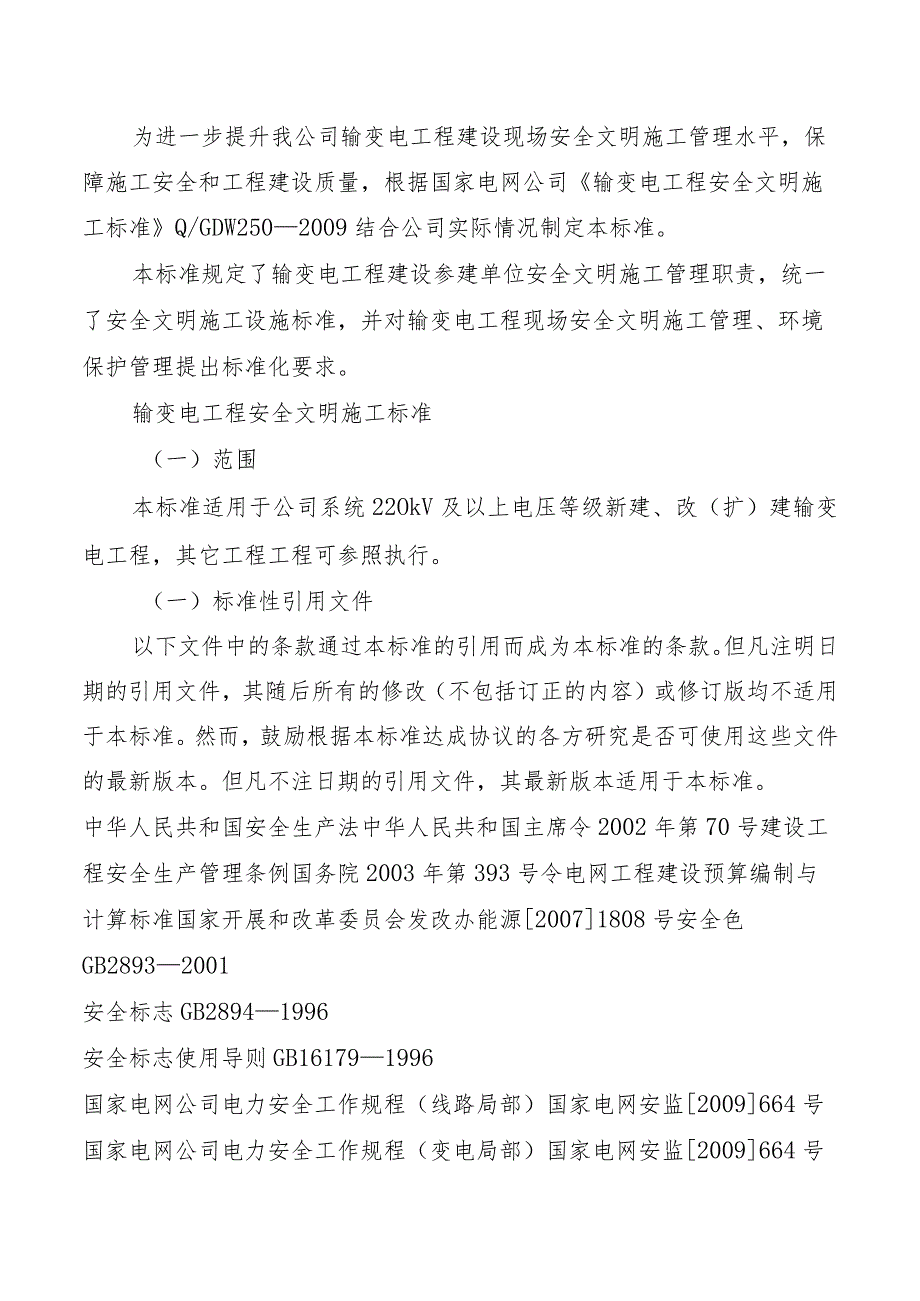

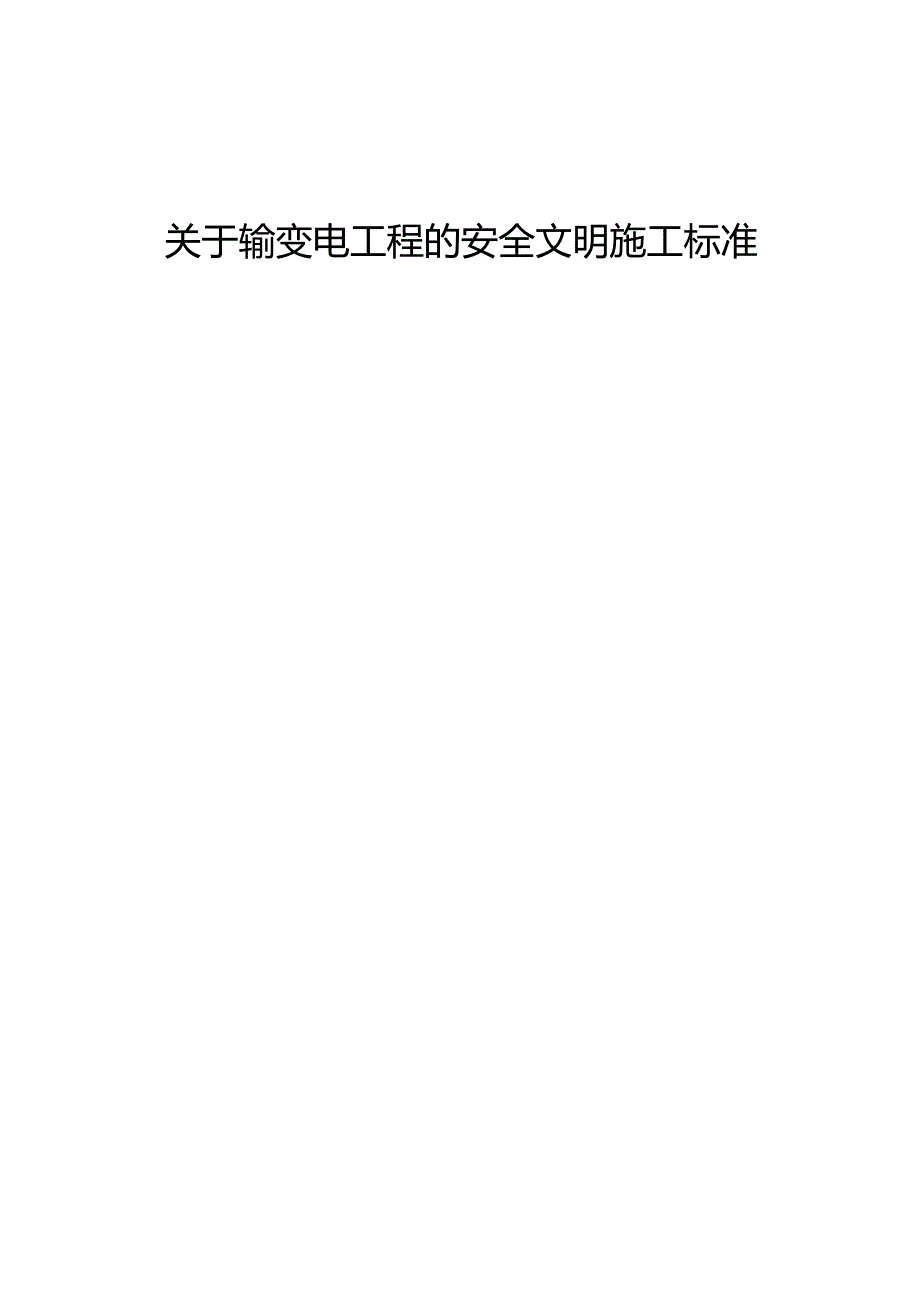

1、关于输变电工程的安全文明施工标准前言3（一）范围3（二）标准性引用文件3（三）总贝U5（四）职责5（五）安全文明设施标准7（六）施工现场办公、生活区总体布置29（七）变电站工程现场安全文明施工标准36（八）输电线路工程现场安全文明施工标准61（九）资源节约和环境保护65（十）附则66为进一步提升我公司输变电工程建设现场安全文明施工管理水平，保障施工安全和工程建设质量，根据国家电网公司输变电工程安全文明施工标准Q/GDW2502009结合公司实际情况制定本标准。本标准规定了输变电工程建设参建单位安全文明施工管理职责，统一了安全文明施工设施标准，并对输变电工程现场安全文明施工管理、环境保护管理提出
2、标准化要求。输变电工程安全文明施工标准（一）范围本标准适用于公司系统22OkV及以上电压等级新建、改（扩）建输变电工程，其它工程工程可参照执行。（一）标准性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。但凡注明日期的引用文件，其随后所有的修改（不包括订正的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。但凡不注日期的引用文件，其最新版本适用于本标准。中华人民共和国安全生产法中华人民共和国主席令2002年第70号建设工程安全生产管理条例国务院2003年第393号令电网工程建设预算编制与计算标准国家开展和改革委员会发改办能源2007
3、1808号安全色GB28932001安全标志GB28941996安全标志使用导则GB161791996国家电网公司电力安全工作规程（线路局部）国家电网安监2009664号国家电网公司电力安全工作规程（变电局部）国家电网安监2009664号施工现场临时用电安全技术标准JGJ462005建设施工现场环境与卫生标准JBJ1462004建筑施工高处作业安全技术标准JBJ8091国家电网公司基建安全管理规定国网基建20101020号国家电网公司输变电工程施工危险点辨识及预备控措施国家电网基安200550号国家电网公司电力建设工程施工安全监理管理方法国家电网基建2007302号国家电网公司安全生产职责标准
4、（试行）国家电网安监2005513号国家电网公司安全生产工作奖惩规定国家电网安监2005512号国家电网公司基建标准化管理规定国家电网基建2008299号（三）总则3.1 为贯彻“安全第一、预防为主、综合治理”的安全工作方针,进一步标准输变电工程建设现场安全文明施工管理，全面推行建设工程安全文明施工标准化工作，提高作业环境安全水平，保障从业人员安全与安康，保护环境倡导绿色施工，依据国家有关安全安康与环境保护的法律、法规和公司职业安康安全与环境管理体系有关规定，结合输变电工程建设具体情况，制定本标准。3.2 贯彻以人为本的理念，通过推行安全文明施工标准化工作，努力做到：安全管理制度化、安全设施标
5、准化、现场布置条理化、机料摆放定置化、作业行为标准化、环境影响最小化，营造安全文明施工的良好气氛，创造良好的安全施工环境和作业条件。3. 3本标准内容分强制性标准和推荐性标准，其中：第5、7、8节和附录A为强制性标准，其余为推荐性标准。强制性标准在本标准适用范围内的所有工程工程均须严格执行，推荐性标准在有条件的情况下应执行。（四）职责3.1 公司安全监察部是公司工程建设安全文明施工归口的管理部门。4. 负责制定安全文明施工标准化工作规定、标准及要求，持续改良安全文明施工管理。5. 1.2负责监视、指导工程现场安全文明施工标准化工作，检查、评价工程现场安全文明施工管理水平。6. 1.3组织开展安
6、全文明施工标准化工作经历交流活动。4.2. 程工程部是安全文明施工的主体，负责安全文明施工标准化的具体实施。4.3. 1根据本标准要求和业主工程部提出的本工程安全管理目标及安全文明施工总体规划，编制有针对性的工程工程安全文明施工实施细则，提交监理审核，并经业主工程部同意后实施。工程安全文明施工实施细则一般应包括安全文明施工目标管理、安全文明施工组织机构及职责、安全文明施工管理措施、现场安全文明施工要求及实施等主要内容，并应参照公司有关指导文件的要求编写。4.4. 2.2按规定配备合格的专（兼）职安全管理人员。4. 2.3建设健全安全文明施工的各项规章制度和操作规程。5. 2.4保证安全文明施工
7、所需资金的投入，配备齐全、标准的安全设施。安全文明施工措施补助费应专款专用。6. 2.5开展危险点辨识及预控活动，编制有针对性的安全技术措施（方案），并确保措施（方案）的有效实施。7. 2.6按规定组织安全文明施工检查、开展工程工程安全安康环境自评价工作，标准工程安全文明施工管理。8. 2.7对施工管理人员和施工作业人员按规定进展安全教育培训，特种作业人员须持证上岗。9. 2.8向施工作业人员提供合格的劳动保护及安全防护用品（用具），并监视其正确使用。10. 2.9严格工程专业分包、劳务分包及劳务用工（临时用工）的安全管理，并按相关规定进展管理。1.2. 10遵守环境保护的法律、法规，倡导绿色
8、施工，减少施工对环境的影响和污染。4. 2.11为施工现场从事危险作业的人员办理意外伤害保险。（五）安全文明设施标准施工作业现场应按要求配备使用标准化的安全文明施工设施。安全文明设施须专人管理，定期进展性能检查、试验，确保在用设施标准、可靠。4.1. 安全围栏和临时提示栏：用于安全通道、重要设备保护、带1500图1门形组装式安全围栏的结构、150012序号名称规格材质1ee025 x2Q2352立钎010x2Q2353 020x2Q2354立杆管N 025x2Q235单位：mm450形状及尺寸示意电区分界、高压试验等危险区域的区划。5.1.1门形组装式安全围栏：适用于相对固定的安全通道、设备保
9、护、危险场所等区域的划分和戒备。5. 1.1.1构造及形状：采用围栏组件与立杆组装方式，钢管红白油漆涂刷、间隔均匀，尺寸标准。安全围栏的构造、形状及尺寸如图1所示。5. 1.1.2使用要求：（1）安全围栏应与警告标志配合使用。（2）安全围栏应立于水平面上，平稳可靠。（3）带电设备的安全围栏应与带电设备保持安全距离，并可靠接地。（4）当安全围栏出现构件焊缝开裂、破损、明显变形、严重锈蚀、油漆脱落等现象时，应经修整前方可使用。5.1.2钢管扣件组装式安全围栏：适用于相对固定的施工区域（材料站、加工区等）的划定、临空作业面（包括坠落高度1. 5m及以上的基坑）的护栏及直径大于Im无盖板孔洞的围护。M
10、钢管扣件组装式安全围栏的构造、形状示意5. 1.2.1构造及形状：采用钢管及扣件组装，其中立杆间距为2. 02.5m,高度为1.05l.2m（中间距地0.5O.6m高处设一道横杆），杆件强度应满足安全要求，临空作业面应设置高18Omm的挡脚板。杆件红白油漆涂刷、间隔均匀，尺寸标准。安全围栏的构造、形状如图2所示。5.1.2.2使用要求：安全围栏应与警告、提示标志配合使用，固定方式应稳定可靠，人员可接近部位水平杆突出局部不得超出100mm。5.1.3提示遮栏：适用施工区域的划分与提示（如变电站内施工作业区、吊装作业区、电缆沟道及设备临时堆放区，以及线路施工作业区等的围护）。5.1.3.1构造及形
11、状：由立杆（高度1.05L2m）和提示绳（带）组成，安全提示遮栏的构造、形状如图3所示。O O Olllllllllll图3安全提示遮栏的构造、形状示意5.1.3.2使用要求：安全围栏应与警告、提示标志配合使用，固定方式根据现场实际情况采用，应稳定可靠。5.1.4安全隔离网：适用施工区与带电设备区域的隔离。.2000-2500mm.4全离 图关隔网的构造、形状示意5.1.4.1构造及形状：采用立杆和隔离网组成，其中立杆跨度为2.02.5m,高度为L05L5,立杆应满足强度要求（场地狭窄地区宜选用绝缘材料），隔离网应采用绝缘材料。安全隔离网的构造、形状如图4所示。5.1.4.2使用要求：安全围栏
12、应与警告、提示标志配合使用，固定方式根据现场实际情况采用，应稳定可靠。与带电区域设备的隔离围栏应留有足够的安全距离。5.2所有施工作业安全防护用品（工作服除外），均宜从持有政府有关职能部门颁发生产许可证的专业制造厂家选购，且产品检验合格证、使用说明书等技术保证资料应齐全。5.2.1 安全帽：用于作业人员头部防护。使用要求：公司所属单位安全帽正前端帽沿上方应印有国家电网公司企业标志，并在反面加印所在单位企业名称及编号。安全帽实行分色管理，同一工地不同单位员工所用安全帽应有明显的区别（文字或标识），如图5所示。图5安全帽分色管理例如5.2.2工作服：应按劳动防护用品规定制作或采购。5.2.2.1工
13、作服应具有透气、吸汗及防静电等特点，一般宜选用棉制品。公司所属单位工作服应印制有国家电网公司标识和企业名称，如图6所示。图6工作服例如5.2.2.2除焊工等有特殊着装要求的工种外，同一单位在同一施工现场的员工应统一着装。5.2.3安全带：用于坠落高度2m及以上的高处作业。使用要求：(1)按规定定期进展试验。(2)使用前进展外观检查，做到高挂低用。(3)应存储在枯燥、通风的仓库内，不准接触高温、明火、强酸和锋利的坚硬物体，也不允许长期暴晒。(4)高处作业宜使用全方位防冲击安全带，使用示意图如图7所图7安全带使用示意图5.2.4攀登自锁器（含配套缆绳或轨道）：用于预防高处作业人员在垂直攀登过程发生
14、坠落伤害的全防护用品。一般分为分绳索式攀登自锁器和轨道式攀登自锁器。线路工程高塔（全高80m及以上）作业必须使用攀登自锁器，一般杆塔鼓励使用；22OkV及以上变电工程作业人员上下时构架时必须使用攀登自锁器。5.2.4.1绳索式攀登自锁器：构造形状、实物如图8所示，实际应用如图9所示（主绳一般安装在右侧，便于挪移自锁器）。图8绳索式自锁器实物例如图图9绳索式自锁器应用实例如图使用要求：(1)主绳设置：主绳应根据需要在设备构架(或塔材)吊装前设置好；主绳宜垂直设置或沿攀爬物设置，上下两端固定，在上下同一保护范围内严禁有接头；主绳与设备构架(或杆塔)的间距应能满足自锁器灵活使用。(2)自锁器使用要求
15、：自锁器的使用应按照产品技术要求进展；使用前应将自锁器压入主绳试拉，当猛拉圆环时应锁止灵活，待检查安全螺丝、保险等完好后，方可使用；安全绳和主绳严禁打结、绞结使用。绳钩必须挂在安全带连接环上使用，一旦发现异常应立即停顿使用。严禁锋利、易燃、强腐蚀性以及带电物体接近自锁器及其主绳。(3)自锁器保管：自锁器应专人专用，不用时应妥善保管。5.2.4.2轨道式攀登自锁器构造形状、实物及应用如图10所示。图10轨道式自锁器实物及应用实例使用要求：(I)轨道设置：应根据需要在设备构架吊装前设置好，固定可靠，轨道与设备构架的间距应能满足自锁器灵活使用。（2）自锁器使用要求：自锁器的使用应按照产品技术要求进展；使用前应将自锁器装入轨道试拉，当猛拉圆环时应锁止灵活，待检查安全螺丝、保险等完好无疑后，方可使用；绳钩必须挂在安全带连接环上使用，一旦发现异常应立即停顿使用。（3）自锁器保管：自锁器应专人专用，不用时妥善保管。5
