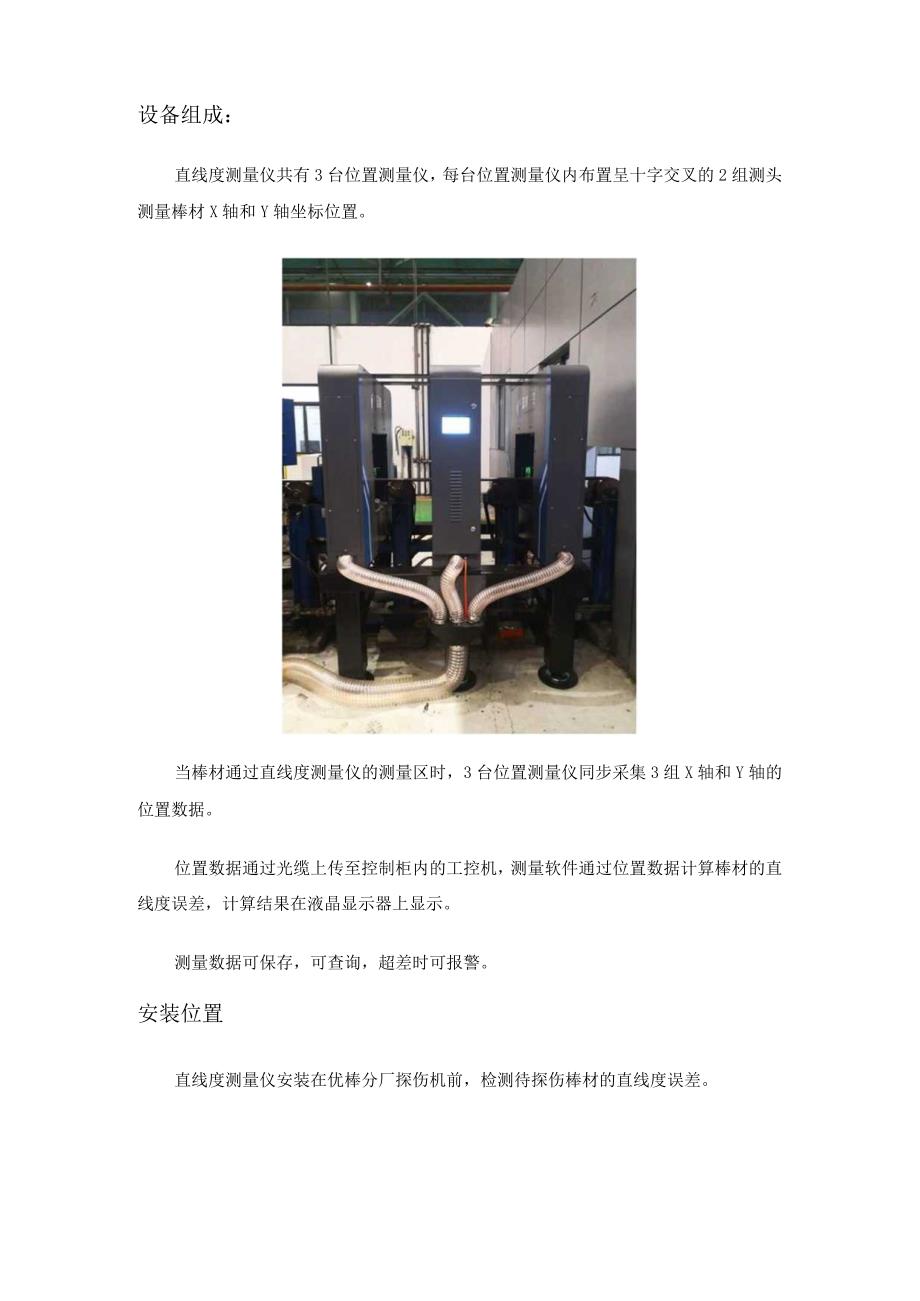

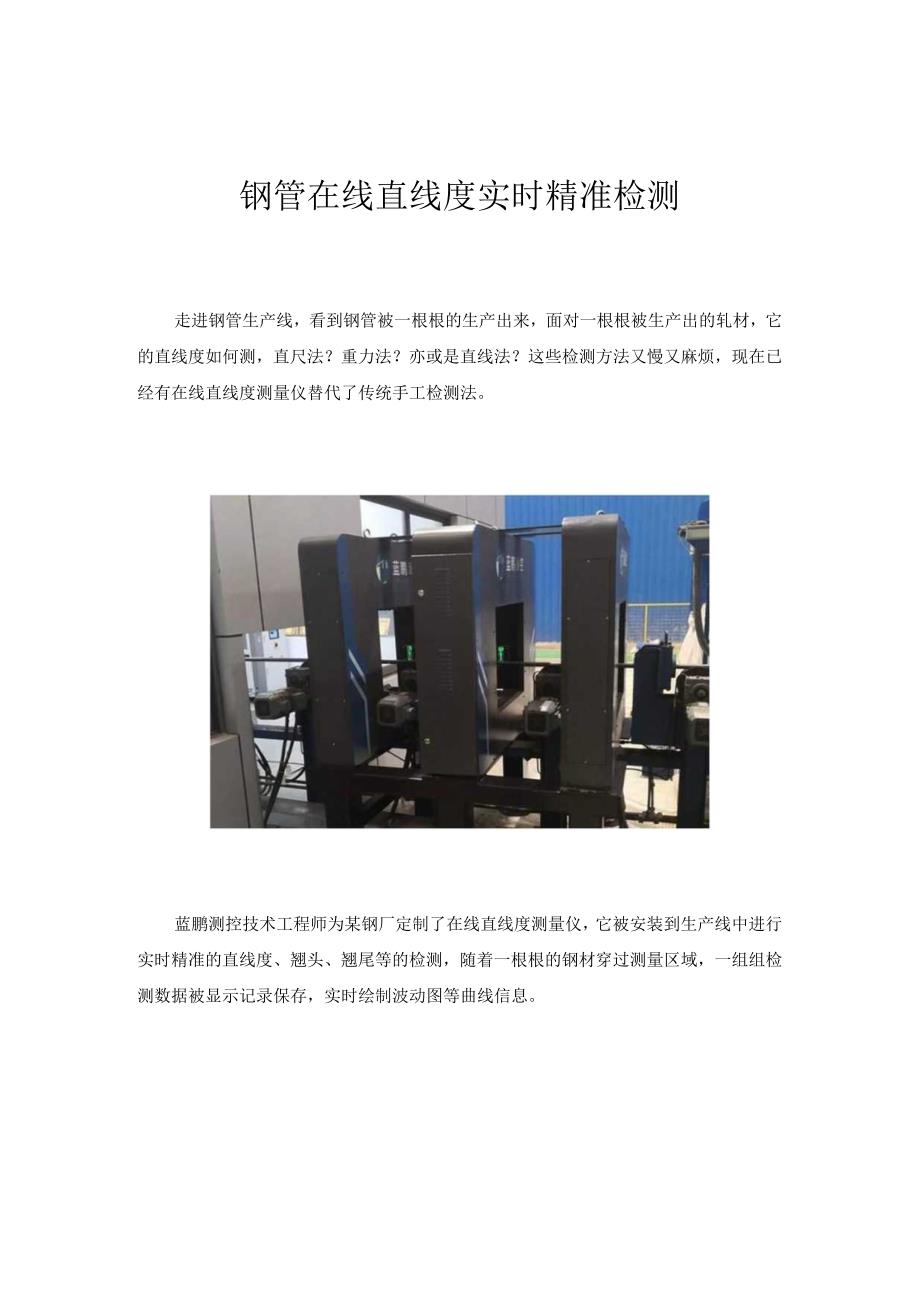

1、钢管在线直线度实时精准检测走进钢管生产线，看到钢管被一根根的生产出来，面对一根根被生产出的轧材，它的直线度如何测，直尺法？重力法？亦或是直线法？这些检测方法又慢又麻烦，现在已经有在线直线度测量仪替代了传统手工检测法。蓝鹏测控技术工程师为某钢厂定制了在线直线度测量仪，它被安装到生产线中进行实时精准的直线度、翘头、翘尾等的检测，随着一根根的钢材穿过测量区域，一组组检测数据被显示记录保存，实时绘制波动图等曲线信息。设备组成：直线度测量仪共有3台位置测量仪，每台位置测量仪内布置呈十字交叉的2组测头测量棒材X轴和Y轴坐标位置。当棒材通过直线度测量仪的测量区时，3台位置测量仪同步采集3组X轴和Y轴的位置数

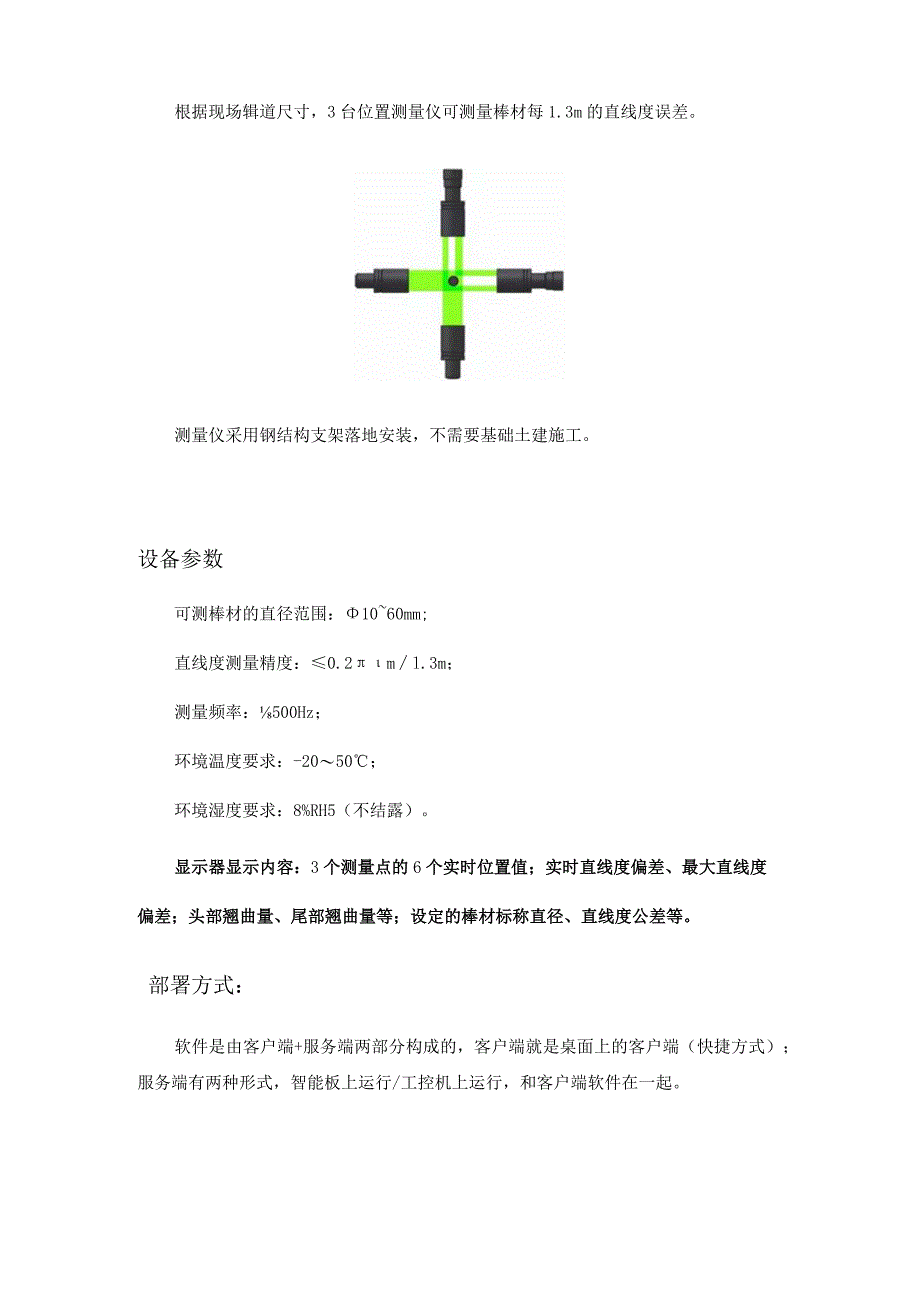

2、据。位置数据通过光缆上传至控制柜内的工控机，测量软件通过位置数据计算棒材的直线度误差，计算结果在液晶显示器上显示。测量数据可保存，可查询，超差时可报警。安装位置直线度测量仪安装在优棒分厂探伤机前，检测待探伤棒材的直线度误差。根据现场辑道尺寸，3台位置测量仪可测量棒材每1.3m的直线度误差。测量仪采用钢结构支架落地安装，不需要基础土建施工。设备参数可测棒材的直径范围：1060mm;直线度测量精度：0.2ml.3m；测量频率：500Hz；环境温度要求：-2050；环境湿度要求：8%RH5（不结露）。显示器显示内容：3个测量点的6个实时位置值；实时直线度偏差、最大直线度偏差；头部翘曲量、尾部翘曲量等
3、；设定的棒材标称直径、直线度公差等。部署方式：软件是由客户端+服务端两部分构成的，客户端就是桌面上的客户端（快捷方式）；服务端有两种形式，智能板上运行/工控机上运行，和客户端软件在一起。这样部署的好处是如果智能板不能工作的时候，仅通过工控机一样可以正常运行（在工控机上同时启动服务端和客户端），正常情况下是智能板承载服务端,工控机仅承载客户端软件。设备概况设备名称：直线度测量仪规格型号：ZG03-SG60型测头类型：光电测头测头形式：固定式测量系统：蓝鹏测量系统服务端启动应动水fit娱戊 ft ft Wft0. 00O. OOttwr*f2ttW*f3停止0. 00O. OO校准处鹿A沐平IO.
4、 OOO. OO处理喘*比2设置O. OOO. OOnNttlO. OOO. OO水*f*i心】2*623退出O. OOO. OOO. OO处理M木10. 00ttaw*rtO. OO处理R*120. 00Kiattflf*f2O. OO4tffifciyKf30. 00般旧行嚷|13O. OO巡加0. 000.00Mi2O. OO附0. 00RO120. 00,lM4230. 00通过点击智能板上的服务端程序，或者点击工控机桌面上的服务端快捷方式启动。然后点击启动按钮启动服务端数据采集。客户端产品该客户端主界面有工具栏部分（上方）、主显示区域部分，其中主显示区域又分成测量结果显示区（左上）、产品型号选择区（右上）、中间数据显示区（处理前后中心位置显示）、趋势图部分等几部分。点击屏幕左上角的采集开始/采集停止按钮启动停止测量。直线度测量仪能完成高精度的检测，被应用于钢材的直线度尺寸测量，此外，还有直线度测量仪可兼顾外径、椭圆度及直线度的检测，目前已为多个厂家定制了不同型号的直线度测量仪。
