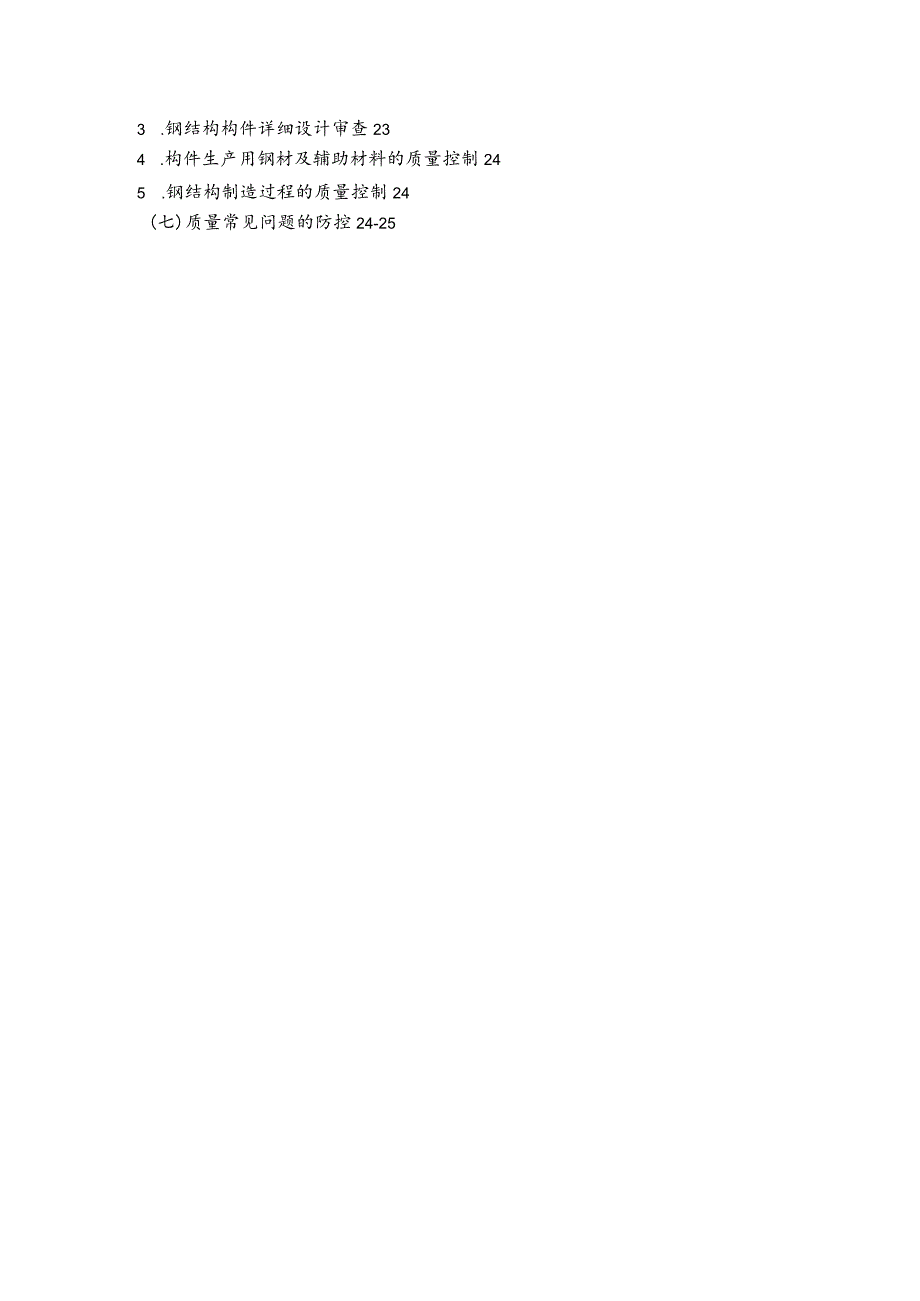

1、目录一、项目概况及项目特点4(1)项目概况4(2)工程特点4-112.编制依据12(1)合同协议12(2)规范和条例12(3)材料、设计和施工标准121.材料标准12二、设计施工标准12-133.监督工作流程14(1)材料质量控制工作流程14(2)钢结构生产质量工作流程15(3)焊接质量控制流程图16(四)子项目监督过程17(五)监管数据管理流程18四、监理质量控制工作19(一)钢结构装配工程施工准备阶段质量控制工作的主要内容19(二)材料质量控制工作内容19一、钢材质量控制19-202、辅料质量控制20(3)材料复检工作主要控制内容20一、钢材抽样复检20-212、复审项目21三、复试要求2
2、1四、监督审查内容21(四)焊工资格考试的主要内容21一、要求21-22二、监督审查内容22(5)焊接工艺评定工作的主要内容22一、监管要求22-232 .复习内容23(6)钢结构制造工程质量控制231、生产单位技术质量管理体系审核233 .钢结构构件详细设计审查234 .构件生产用钢材及辅助材料的质量控制245 .钢结构制造过程的质量控制24(七)质量常见问题的防控24-25(八)分项工程质量险收25-26五、项目进度控制27(1)进度控制27(2)进度的过程控制27六、安全管理28一、项目概况及结构特点(一)项目概况1、建设单位:欧力士建筑(大连)有限公司2、设计单位:中国建筑东北设计研究
3、院有限公司3、监理单位:北京远大国际工程管理咨询有限公司4、建设单位:中建八局5、建筑面积:246457平方米6、欧力士中国总部大楼项目位于大连东港商务区核心地段,占地25000平方米。该项目由A和B双塔组成。两座塔均为地下4层,地上41层,建筑高度202.08m,其中地下建筑面积74586平方米,地上建筑面积171871平方米,总建筑面积246457平方米米。地下4层,功能为人防区、机房、车库。地上1-4层为商业裙楼,规划为商业和餐饮功能。5-41层为国际甲级写字楼。7、结构形式:A、B塔均为钢-混凝土框架-钢筋混凝土芯管混合结构,商业裙房为框架结构,主要由塔外框架上的交叉钢柱、BH组成外圈
4、钢架梁、钢梁,由支腿桁架、芯管BH钢柱、裙房钢柱、钢柱、钢梁、钢梁等构件组成。8、项目地址:大连市东港区Do2-02地块9、本项目钢结构总吨位约2.3万吨,最大板厚70mm,材质主要为Q345B和Q345GJB。(2)工程结构特点1、塔楼标准层钢结构1、塔楼标准层为外框架+钢筋混凝土芯管结构体系标准层结构轴测图2、外框架由钢架柱、钢架梁、钢梁组成。框架钢架柱由18根十字型钢架柱组成,框架梁为H型钢梁,配电楼层为F-2至F41o(框架柱结构为22根BOX型柱,框架梁为H型钢梁,配电层为F41至屋面层)。3、芯管内有钢骨架柱,钢骨架柱的结构形式为H型钢,分布层数为-2至41F至屋面层,共26层(B
5、2至F6层)和10(F7到F15层),14(F16F31层),6(F32屋顶层)。4、主要断面形式及规格见表2.17。截面形式及规格表序列号姓名截面形式规格1十字型钢柱Ii-I十个900X400X46X60,十个90040060X60十个900X350X35X35,十个80035035X50十个800X350X28X35,十个8003501822十个900X400X35X50,十个90040035X35十个800X350X35X35、十个60030024X35十个600X300X18X22,十个90040060X702BOX型钢柱II500X80040X40600X60040X40序列号姓名截
6、面形式规格3H型钢柱IlH40040020X204H型钢卜bH60040016X34.H6003001225H6002001016H400200812H300200812.H6004002450H8004002450H60035022X40H4002008135H型钢骨梁H7003001434H100035022X35H6503001432.H7003501835H50025016355、主要节点形式见表。塔架加强层钢结构1、塔楼加强层为外围框架+芯管+桁架的结构体系,分布于塔楼Fl4、F28层。加强层外围框架由框架柱和具有结构高度的悬臂桁架组成。加强层结构示意图加强层结构示意图劲性十字钢骨框
7、架柱核心筒内钢骨柱外伸臂桁架劲性十字钢骨框架柱整体式支腿桁架2、钢筋层钢结构的主要节点见表。节点名称和图标表1、裙房钢架柱结构型式为H型钢,分布楼层为F1至F3,共14根柱子。2、裙楼内有8根H型钢架转换梁,分布在F3层。3、裙房内有17根圆形管柱,分布层从F4到屋顶。裙楼屋顶由H型钢梁与圆形管柱连接而成。4、主要断面形式及规格见表。截面形式及规格表序列姓名截面形式规格1H型钢柱I1IH5004001625H30040016252圆柱I500X303H型钢H600*300*12*25H400*200*8*13序列姓名截面形式规格H9004003050H9003003040H9003001225
8、2.编译依据(1)合同协议一、欧力士中国总部大楼工程施工总承包-合同协议书2、欧力士中国总部大楼工程施工钢结构分包三、欧力士中国总部大楼工程施工监理合同4.欧力士中国总部大楼工程施工钢结构工程材料订购合同(2)规格和规定建设工程监理规范(GB50319-2013)钢结构工程施工质量验收规范(GB50205-2001)钢结构焊接规范(GB50661-2011)建设工程文件编制与备案规定(DB21/T1342-2004)欧力士中国总部大楼项目监理规划(3)材料、设计和施工标准一、材质标准(一)低合金高强度结构钢(GB/T1591-2008)(2)全厚度性能钢板(GB5313-2010)(3)热轧H
9、型钢及剖分T型钢(GB/T11263-2005)(4)建筑结构用钢板(GB/T19879-2005)(5)钢结构扭剪式高强度螺栓连接副(GB/T363236332008)(6)低合金钢焊条(GB/T5118-1995)(7)气体保护电弧焊用碳钢低合金钢焊丝(GBT81IQ-2008)(8)低合金钢埋弧焊用焊剂(GB12470-2003)(9)钢结构防火涂料技术规范(CECST990)2、设计施工标准(一)工程建设标准强制性规定(住房建设部-2013)(2)钢结构设计规范(GB50017-2003)(3)钢结构工程施工质量验收规范(GB50205-2001)(4)高层民用建筑钢结构技术规程(JG
10、J99-98)(5)建筑工程施工质量验收统一标准(GB50300-2013)(6)钢结构焊接规范(GB50661-2011)(7)钢结构工程施工规范(GB50755-2012)(8)钢结构高强度螺栓连接设计、施工及验收规程(JGJ82-91)(9)工程计量规范(GB50026-2007)(10)涂装前钢材表面锈蚀等级及除锈等级(GB8923.1-2011)(十一)建筑施工安全检验标准(JGJ80-91)(12)钢结构耐火涂料应用技术规范(CECS247990)(13)二氧化碳气体保护焊技术规范(JB/T91867999)(14)钢焊缝手工超声波检验方法及检验结果分级(GB11345-2013)
11、(15)钢混凝土组合结构技术规范(1)材料质量控制工作流程(2)钢结构生产质量工作流程(3)焊接质量控制流程图口可口可口可口可格格很坏(4)子项目监督流程分项工程检验批预检1、施工单位自检、互检、专检合格2、填报预检工程检查记录。3、监理工程师抽查,认可。分项工程检验批隐蔽工程项目验收:1、施工单位自检、专检合格。2、填报隐蔽工程检查记录。3、监理工程师审查,在隐检表上签认。施工人员,专业监理工程师施工人员,专业监理工程师四、监督质量控制工作(一)钢结构装配工程施工准备阶段质量控制工作的主要内容图纸审查和设计交底;工厂质量管理体系和质量管理体系审核;深入的设计审查;相关技术标准的认可;项目管理
12、机构已建立,管理人员和质检人员已到位;其就业证明已获得主管批准;特种作业人员、焊工、探伤人员、检测人员的资格证书和名单经主管批准;工程材料选样、材料质量审核、焊材复检合格,报主管批准;对钢材和焊材进行复检,报主管批准;高强度螺栓摩擦面防滑系数的焊接工艺评定和工艺试验报告应提交监理批准;实验室资质报主管批准;检测、检验仪器设备已通过计量校准,在有效期内,并报主管批准;计量器具经校准并在有效期内,对用于安装、质检、监理的计量器具精度进行比较,调整符合规定要求,报监理人员批准;工艺设备已按应用组要求进行配置,状况良好;生产计划已由总承包商、监理人员和业主编制并批准;(二)材料质量控制工作内容1、钢材
13、质量控制(一)总承包方应向监理人员提供以下资料,作为钢材质量监理的依据。钢材供应合同及其附件钢材供应技术条件钢材生产标准及检验检测标准钢材供应商为本项目制定的质量措施和过程质量控制文件。(2)审核钢材复检方案和方案(3)见证和监督钢材复检的抽样检测过程。(4)审核钢厂质量证书和复检报告(五)审核建设单位钢材管理制度,监督检查钢材的管理、储存、配送、使用、回收和追溯措施(六)审核钢材复检理化实验室资质(7)根据施工单位提交的钢材质量证明书、来料清单、钢材尺寸检验记录和外观质量检验记录,核对钢材的批号、钢号和理化性能指标,并检查钢材的整体尺寸和外观。检查质量并做好检验记录。2、辅料质量控制(一)审核确认辅料供应商资质、产品质量证书、检测报告。必要时应进行现场检查、抽样检验、封样,未经主管批准的材料不得采购。(2)审核焊材(焊条、焊丝、焊剂、焊接保护气体等)的检测报告、型式认可、复检报告、生产许可证、质量证明书、
