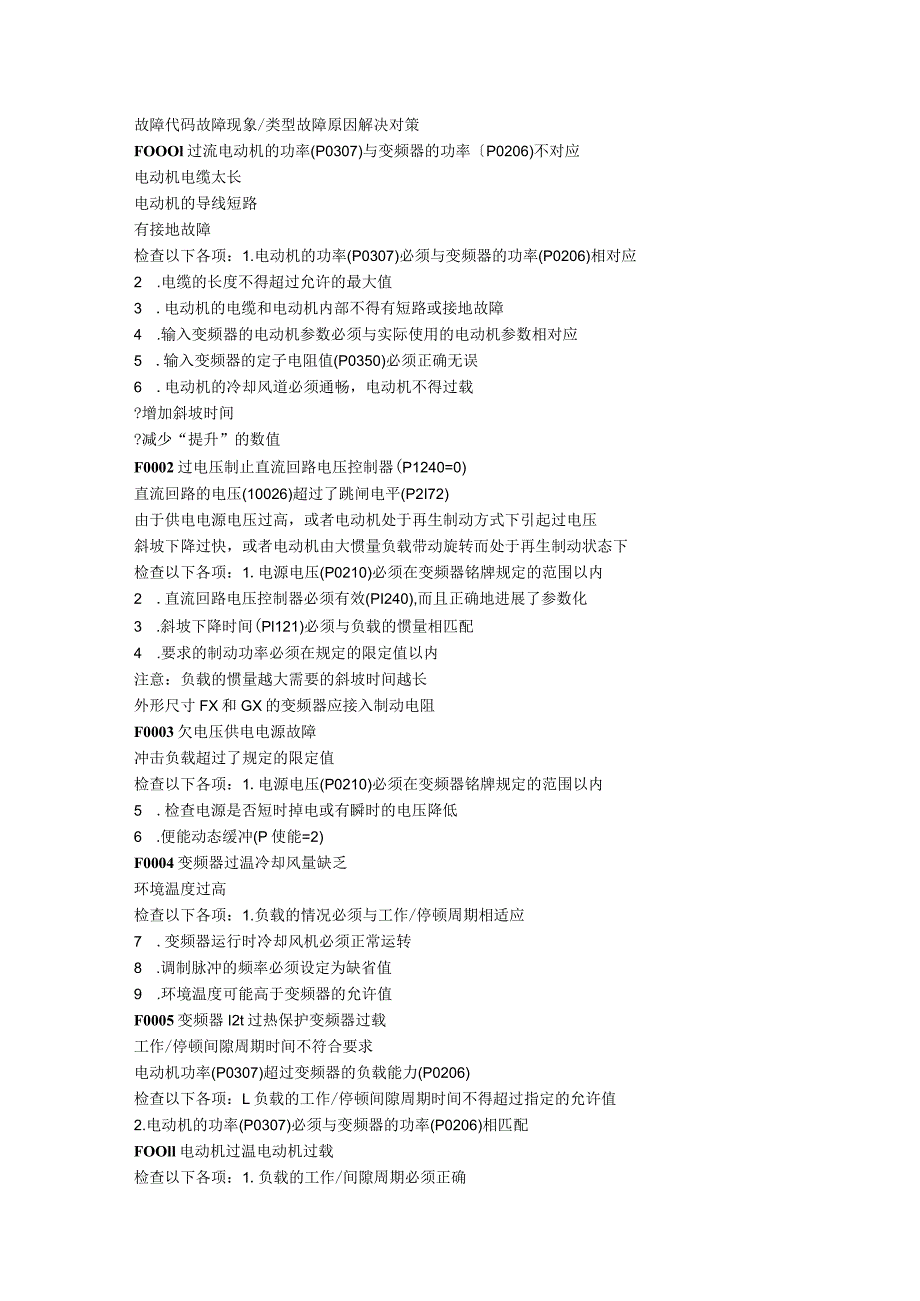

1、故障代码故障现象/类型故障原因解决对策FOOOl过流电动机的功率(P0307)与变频器的功率P0206)不对应电动机电缆太长电动机的导线短路有接地故障检查以下各项：1.电动机的功率(P0307)必须与变频器的功率(P0206)相对应2 .电缆的长度不得超过允许的最大值3 .电动机的电缆和电动机内部不得有短路或接地故障4 .输入变频器的电动机参数必须与实际使用的电动机参数相对应5 .输入变频器的定子电阻值(P0350)必须正确无误6 .电动机的冷却风道必须通畅，电动机不得过载?增加斜坡时间?减少“提升”的数值F0002过电压制止直流回路电压控制器(P1240=0)直流回路的电压(10026)超过
2、了跳闸电平(P2I72)由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下检查以下各项：1.电源电压(P0210)必须在变频器铭牌规定的范围以内2 .直流回路电压控制器必须有效(PI240),而且正确地进展了参数化3 .斜坡下降时间(Pl121)必须与负载的惯量相匹配4 .要求的制动功率必须在规定的限定值以内注意：负载的惯量越大需要的斜坡时间越长外形尺寸FX和GX的变频器应接入制动电阻F0003欠电压供电电源故障冲击负载超过了规定的限定值检查以下各项：1.电源电压(P0210)必须在变频器铭牌规定的范围以内5 .检查电源
3、是否短时掉电或有瞬时的电压降低6 .便能动态缓冲(P使能=2)F0004变频器过温冷却风量缺乏环境温度过高检查以下各项：1.负载的情况必须与工作/停顿周期相适应7 .变频器运行时冷却风机必须正常运转8 .调制脉冲的频率必须设定为缺省值9 .环境温度可能高于变频器的允许值F0005变频器I2t过热保护变频器过载工作/停顿间隙周期时间不符合要求电动机功率(P0307)超过变频器的负载能力(P0206)检查以下各项：L负载的工作/停顿间隙周期时间不得超过指定的允许值2.电动机的功率(P0307)必须与变频器的功率(P0206)相匹配FOOll电动机过温电动机过载检查以下各项：1.负载的工作/间隙周期

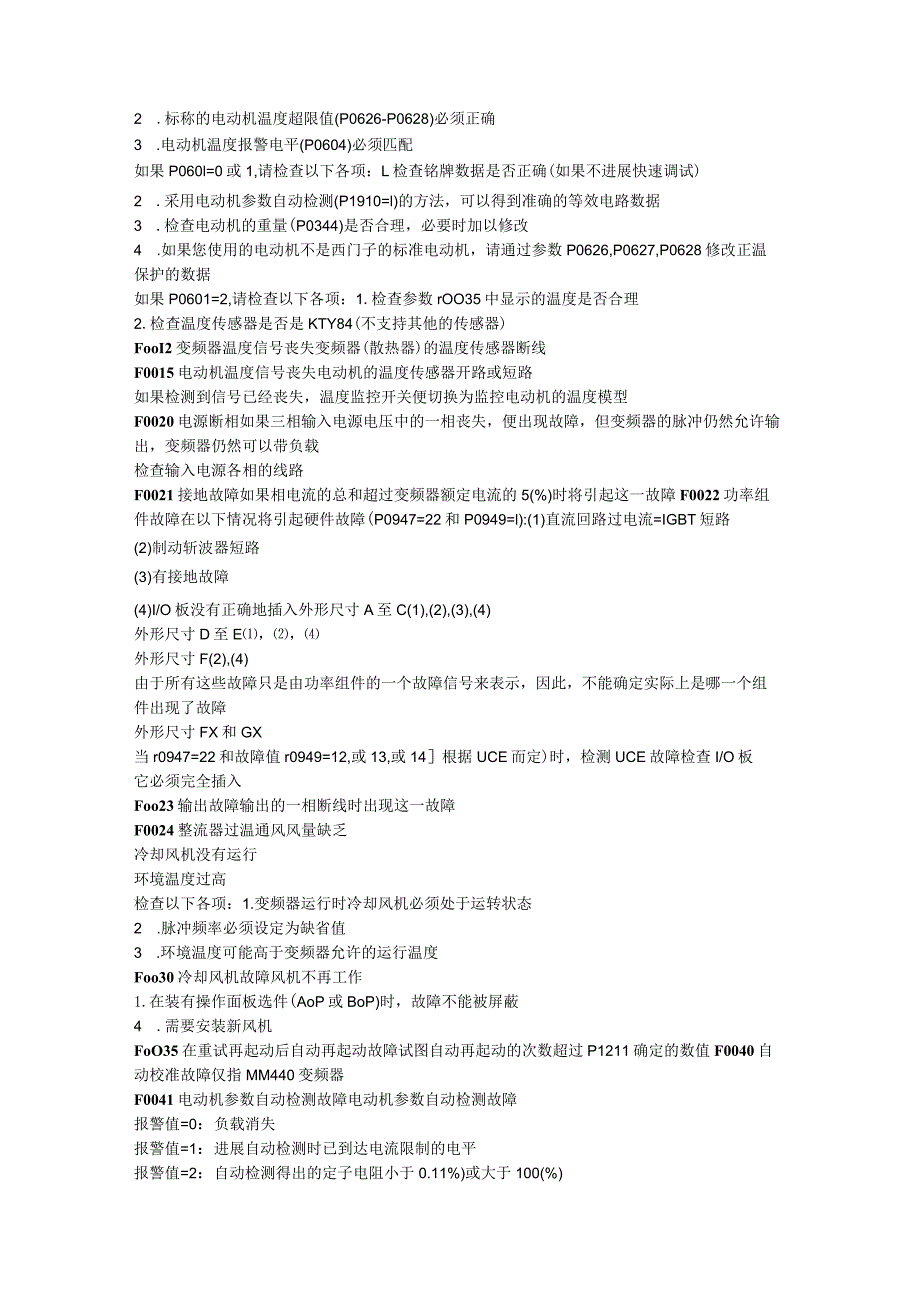

4、必须正确2 .标称的电动机温度超限值(P0626-P0628)必须正确3 .电动机温度报警电平(P0604)必须匹配如果P060l=0或1,请检查以下各项：L检查铭牌数据是否正确(如果不进展快速调试)2 .采用电动机参数自动检测(P1910=l)的方法，可以得到准确的等效电路数据3 .检查电动机的重量(P0344)是否合理，必要时加以修改4 .如果您使用的电动机不是西门子的标准电动机，请通过参数P0626,P0627,P0628修改正温保护的数据如果P0601=2,请检查以下各项：1.检查参数rOO35中显示的温度是否合理2.检查温度传感器是否是KTY84(不支持其他的传感器)FooI2变频器
5、温度信号丧失变频器(散热器)的温度传感器断线F0015电动机温度信号丧失电动机的温度传感器开路或短路如果检测到信号已经丧失，温度监控开关便切换为监控电动机的温度模型F0020电源断相如果三相输入电源电压中的一相丧失，便出现故障，但变频器的脉冲仍然允许输出，变频器仍然可以带负载检查输入电源各相的线路F0021接地故障如果相电流的总和超过变频器额定电流的5(%)时将引起这一故障F0022功率组件故障在以下情况将引起硬件故障(P0947=22和P0949=l):(1)直流回路过电流=IGBT短路(2)制动斩波器短路(3)有接地故障(4)I/O板没有正确地插入外形尺寸A至C(1),(2),(3),(4
6、)外形尺寸D至E，外形尺寸F(2),(4)由于所有这些故障只是由功率组件的一个故障信号来表示，因此，不能确定实际上是哪一个组件出现了故障外形尺寸FX和GX当r0947=22和故障值r0949=12,或13,或14根据UCE而定)时，检测UCE故障检查I/O板它必须完全插入Foo23输出故障输出的一相断线时出现这一故障F0024整流器过温通风风量缺乏冷却风机没有运行环境温度过高检查以下各项：1.变频器运行时冷却风机必须处于运转状态2 .脉冲频率必须设定为缺省值3 .环境温度可能高于变频器允许的运行温度Foo30冷却风机故障风机不再工作1.在装有操作面板选件(AoP或BoP)时，故障不能被屏蔽4

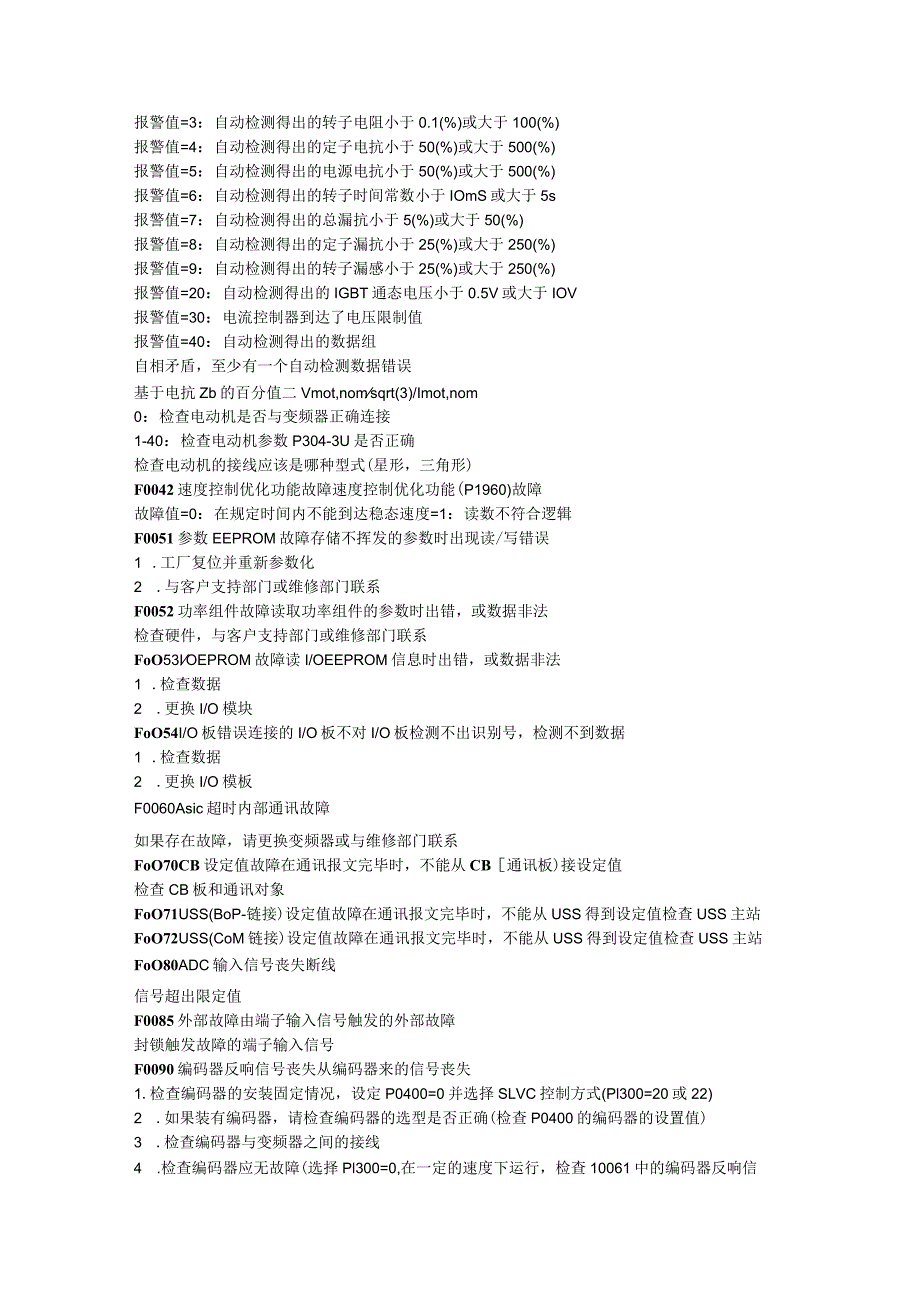

7、.需要安装新风机FoO35在重试再起动后自动再起动故障试图自动再起动的次数超过P1211确定的数值F0040自动校准故障仅指MM440变频器F0041电动机参数自动检测故障电动机参数自动检测故障报警值=0：负载消失报警值=1：进展自动检测时已到达电流限制的电平报警值=2：自动检测得出的定子电阻小于0.11%)或大于100(%)报警值=3：自动检测得出的转子电阻小于0.1(%)或大于100(%)报警值=4：自动检测得出的定子电抗小于50(%)或大于500(%)报警值=5：自动检测得出的电源电抗小于50(%)或大于500(%)报警值=6：自动检测得出的转子时间常数小于IOmS或大于5s报警值=7：
8、自动检测得出的总漏抗小于5(%)或大于50(%)报警值=8：自动检测得出的定子漏抗小于25(%)或大于250(%)报警值=9：自动检测得出的转子漏感小于25(%)或大于250(%)报警值=20：自动检测得出的IGBT通态电压小于0.5V或大于IOV报警值=30：电流控制器到达了电压限制值报警值=40：自动检测得出的数据组自相矛盾，至少有一个自动检测数据错误基于电抗Zb的百分值二Vmot,nomsqrt(3)/Imot,nom0：检查电动机是否与变频器正确连接1-40：检查电动机参数P304-3U是否正确检查电动机的接线应该是哪种型式(星形，三角形)F0042速度控制优化功能故障速度控制优化功能
9、(P1960)故障故障值=0：在规定时间内不能到达稳态速度=1：读数不符合逻辑F0051参数EEPROM故障存储不挥发的参数时出现读/写错误1 .工厂复位并重新参数化2 .与客户支持部门或维修部门联系F0052功率组件故障读取功率组件的参数时出错，或数据非法检查硬件，与客户支持部门或维修部门联系FoO53IOEPROM故障读I/OEEPROM信息时出错，或数据非法1 .检查数据2 .更换I/O模块FoO54I/O板错误连接的I/O板不对I/O板检测不出识别号，检测不到数据1 .检查数据2 .更换I/O模板F0060Asic超时内部通讯故障如果存在故障，请更换变频器或与维修部门联系FoO70CB
10、设定值故障在通讯报文完毕时，不能从CB通讯板)接设定值检查CB板和通讯对象FoO71USS(BoP-链接)设定值故障在通讯报文完毕时，不能从USS得到设定值检查USS主站FoO72USS(CoM链接)设定值故障在通讯报文完毕时，不能从USS得到设定值检查USS主站FoO80ADC输入信号丧失断线信号超出限定值F0085外部故障由端子输入信号触发的外部故障封锁触发故障的端子输入信号F0090编码器反响信号丧失从编码器来的信号丧失1.检查编码器的安装固定情况，设定P0400=0并选择SLVC控制方式(Pl300=20或22)2 .如果装有编码器，请检查编码器的选型是否正确(检查P0400的编码器的
11、设置值)3 .检查编码器与变频器之间的接线4 .检查编码器应无故障(选择Pl300=0,在一定的速度下运行，检查10061中的编码器反响信号)5 .增加编码器反响信号消失的门限值（r0061）FOlOl功率组件溢出软件出错或处理器故障运行自测试程序F0221PlD反响信号低于最小值PlD反响信号低于P2268设置的最小值改变P2268的设置值或调整反响增益系数F0222PID反响信号高于最大值PID反响信号超过P2267设置的最大值改变P2267的设置值或调整反响增益系数F0450BIST测试故障故障值：1.有些功率部件的测试有故障6 .有些控制板的测试有故障7 .有些功能测试有故障8.有些I
12、/O模块测试有故障（仅指MM420变频器）16.上电检测时内部RAM有故障1 .变频器可以运行，但有的功能不能正确工作2 .检查硬件，与客户支持部门或维修部门联系F0452检测出传动皮带有故障电动机的负载状态说明传动皮带故障或传动机构有故障检查以下各项：1.驱动链有无断裂，卡死或堵塞现象3 .如果使用了外接速度传感器,检查外接速度传感器是否正确地工作检查参数P2192（与允许偏差相对应的延迟时间）的数值必须正确无误4 .如果采用转矩控制，以下参数的数值必须正确无误：P2182（频率门限值fl）P2183（频率门限值f2）P2184（频率门限值f3）P21851转矩上限值1）P2186（转矩下限
13、值1）P2187（转矩上限值2）P21881转矩下限值2）P21891转矩上限值3）P2190（转矩下限值3）P2I92（与允许偏差对应的延迟时间）A0501电流限幅电动机的功率与变频器的功率不匹配电动机的连接导线太长接地故障检查以下各项：1.电动机的功率必须与变频器功率相对应5 .电缆的长度不得超过最大允许值6 .电动机电缆和电动机内部不得有短路或接地故障7 .输入变频器的电动机参数必须与实际使用的电动机一致8 .定子电阻值必须正确无误6.电动机的冷却风道是否堵塞，电动机是否过载增加斜坡上升时间减少“提升”的数值A0502过压限幅到达了过压限幅值斜坡F降时如果直流回路控制器无效（P1240=
14、0）就可能出现这一报警信号1 .电源电压(P0210)必须在铭牌数据限定的数值以内2 .便能直流回路电压控制器(P1240=0),并正确地进展参数化3 .斜坡下降时间(Pl121)必须与负载的惯性相匹配4 .要求的制动功率必须在规定的限度以内A0503欠压限幅供电电源故障供电电源电压(P02I0)和与之相应的直流回路电压(r0026)低于规定的限定值(P2I72)1 .电源电压(P0210)必须在铭牌数据限定的数值以内2 .对于瞬间的掉电或电压下降必须是不敏感的3 .使能动态缓冲(Pl240=2)A0504变频器过温变频器散热器的温度(P0614)超过了报警电平，将使调制脉冲的开关频率降低和/
