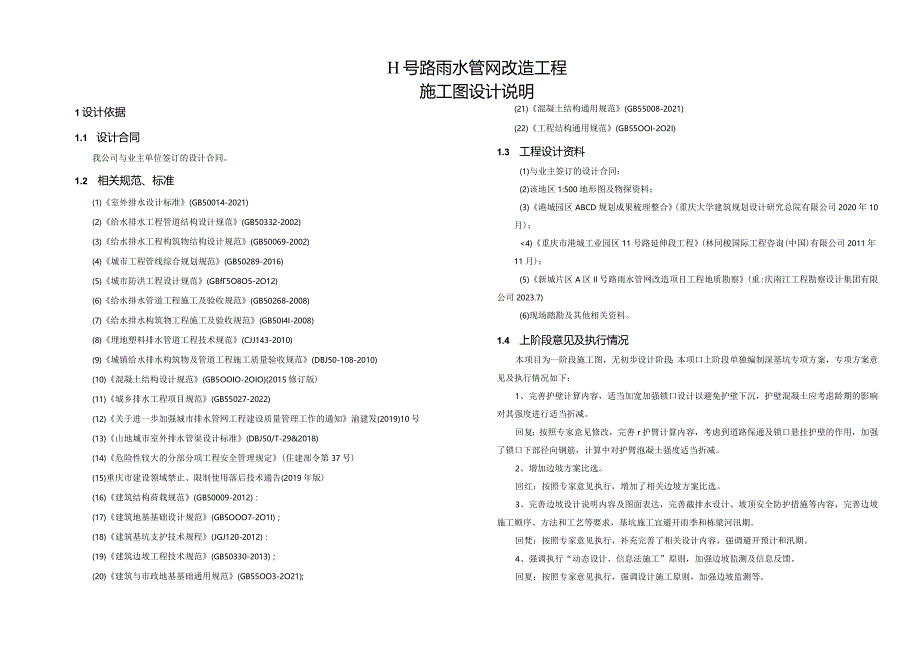

1、H号路雨水管网改造工程施工图设计说明1设计依据1.1 设计合同我公司与业主单位签订的设计合同。1.2 相关规范、标准(1)室外排水设计标准(GB50014-2021)(2)给水排水工程管道结构设计规范(GB50332-2002)(3)给水排水工程构筑物结构设计规范(GB50069-2002)(4)城市工程管线综合规划规范(GB50289-2016)(5)城市防洪工程设计规范(GBf5O8O5-2O12)(6)给水排水管道工程施工及验收规范(GB50268-2008)(7)给水排水构筑物工程施工及验收规范(GB50I4I-2008)(8)埋地塑料排水管道工程技术规范(CJJ143-2010)(9
2、)城镇给水排水构筑物及管道工程施工质量验收规范(DBJ50-108-2010)(10)混凝土结构设计规范(GB5OOIO-2OIO)(2015修订版)(11)城乡排水工程项目规范(GB55027-2022)(12)关于进一步加强城市排水管网工程建设质量管理工作的通知渝建发(2019)10号(13)山地城市室外排水管渠设计标准(DBJ50/T-29&2018)(14)危险性较大的分部分项工程安全管理规定(住建部令第37号)(15)重庆市建设领域禁止、限制使用落后技术通告(2019年版)(16)建筑结构荷载规范(GB50009-2012)：(17)建筑地基基础设计规范(GB5OOO7-2O1I)；
3、(18)建筑基坑支护技术规程(JGJ120-2012)：(19)建筑边坡工程技术规范(GB50330-2013)；(20)建筑与市政地基基础通用规范(GB55OO3-2O21);(21)混凝土结构通用规范(GB55008-2021)(22)工程结构通用规范(GB55OOI-2O2I)1.3 工程设计资料(1)与业主签订的设计合同：(2)该地区1:500地形图及物探资料；(3)港城园区ABCD规划成果梳理整合(重庆大学建筑规划设计研究总院有限公司2020年10月)；4)重庆市港城工业园区11号路延伸段工程(林同梭国际工程咨询(中国)有限公司2011年11月)；(5)新城片区A区Il号路雨水管网改
4、造项目工程地质勘察(重:庆南江工程勘察设计集团有限公司2023.7)(6)现场踏勘及其他相关资料。1.4 上阶段意见及执行情况本项目为一阶段施工图，无初步设计阶段：本项口上阶段单独编制深基坑专项方案，专项方案意见及执行情况如下：1、完善护壁计算内容，适当加宽加强锁口设计以避免护壁下沉，护壁混凝土应考虑龄期的影响对其强度进行适当折减。回复：按照专家意见修改，完善r护臂计算内容，考虑到道路保通及锁口悬挂护壁的作用，加强了锁口下部径向钢筋，计算中对护臂泡凝土强度适当折减。2、增加边坡方案比选。回红：按照专家意见执行，增加了相关边坡方案比选。3、完善边坡设计说明内容及图面表达，完善截排水设计、坡顶安全

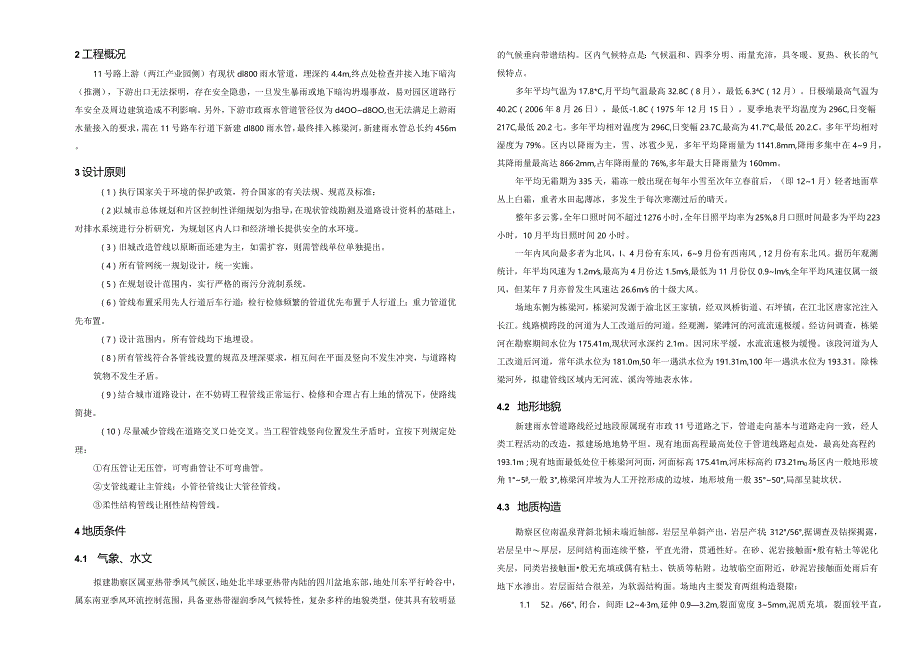

5、防护措施等内容，完善边坡施工顺序、方法和工艺等要求，基坑施工宜避开雨季和栋梁河汛期。回梵：按照专家意见执行，补充完善了相关设计内容，强调避开预计和汛期。4、强调执行“动态设计、信息法施工”原则，加强边坡监测及信息反馈。回夏：按照专家意见执行，强调设计施工原则，加强边坡监测等。2工程概况11号路上游（两江产业园侧）有现状dl800雨水管道，埋深约4.4m,终点处检查井接入地下暗沟（推测），下游出口无法探明，存在安全隐患，一旦发生暴雨或地下暗沟坍塌事故，易对园区道路行车安全及周边建筑造成不利影响。另外，下游市政雨水管道管径仅为d4OOd8OO,也无法满足上游雨水量接入的要求，需在11号路车行道下新
6、建dl800雨水管，最终排入栋梁河，新建雨水管总长约456m。3设计原则（1）执行国家关于环境的保护政策，符合国家的有关法规、规范及标准；（2）以城市总体规划和片区控制性详细规划为指导，在现状管线勘测及道路设计资料的基础上，对排水系统进行分析研究，为规划区内人口和经济增长提供安全的水环境。（3）旧城改造管线以原断面还建为主，如需扩容，则需管线单位单独提出。（4）所有管网统一规划设计，统一实施。（5）在规划设计范围内，实行严格的雨污分流制系统。（6）管线布置采用先人行道后车行道：检行检修频繁的管道优先布置于人行道上；重力管道优先布置。（7）设计范围内，所有管线均下地埋设。（8）所有管线符合各管线
7、设置的规范及埋深要求，相互间在平面及竖向不发生冲突，与道路构筑物不发生矛盾。（9）结合城市道路设计，在不妨碍工程管线正常运行、检修和合理占有上地的情况下，使路线简捷。（10）尽量减少管线在道路交叉口处交叉。当工程管线竖向位置发生矛盾时，宜按下列规定处理：有压管让无压管，可弯曲管让不可弯曲管。支管线避让主管线：小管径管线让大管径管线。柔性结构管线让刚性结构管线。4地质条件4.1 气象、水文拟建勘察区属亚热带季风气候区，地处北半球亚热带内陆的四川盆地东部，地处川东平行岭谷中，属东南亚季风环流控制范围，具备亚热带湿润季风气候特性，复杂多样的地貌类型，使其具有较明显的气候垂向带谱结构。区内气候特点是：
8、气候温和、四季分明、雨量充沛，具冬暖、夏热、秋长的气候特点。多年平均气温为17.8*C,月平均气温最高32.8C（8月），最低6.34C（12月）。日极端最高气温为40.2C（2006年8月26日），最低-1.8C（1975年12月15日）。夏季地表平均温度为296C,日变幅217C,最低20.2七。多年平均相对温度为296C,日变幅23.7C,最高为41.7C,最低20.2.C。多年平均相对湿度为79%。区内以降雨为主，雪、冰雹少见，多年平均降雨量为1141.8mm,降雨多集中在49月，其降雨量最高达8662mm,占年降雨量的76%,多年最大日降雨量为160mm。年平均无霜期为335天，霜冻
9、一般出现在每年小雪至次年立春前后，（即121月）轻者地面草丛上白霜，重者水田起薄冰，多发生于每次寒潮过后的晴天。整年多云雾，全年口照时间不超过1276小时，全年日照平均率为25%,8月口照时间最多为平均223小时，10月平均日照时间20小时。一年内风向最多者为北风，I、4月份有东风，69月份有西南风，12月份有东北风。据历年观测统计，年平均风速为1.2ms,最高为4月份达1.5ms,最低为11月份仅0.9lms,全年平均风速仅属一级风，但某年7月亦曾发生风速达26.6ms的十级大风。场地东侧为栋梁河，栋梁河发源于渝北区王家镇，经双凤桥街道、石坪镇，在江北区唐家沱注入长江。线路横跨段的河道为人工
10、改道后的河道。经观测，梁滩河的河流流速极缓。经访问调查，栋梁河在勘察期间水位为175.41m,现状河水深约2.1m。因河床平缓，水流流速极为缓慢。该段河道为人工改道后河道，常年洪水位为181.0m,50年一遇洪水位为191.31m,100年一遇洪水位为193.31。除株梁河外，拟建管线区域内无河流、溪沟等地表水体。4.2 地形地貌新建雨水管道路线经过地段原属现有市政11号道路之下，管道走向基本与道路走向一致，经人类工程活动的改造，拟建场地地势平坦。现有地面高程最高处位于管道线路起点处，最高处高程约193.1m；现有地面最低处位于栋梁河河面，河面标高175.41m,河床标高约I73.21m0场区
11、内一般地形坡角15,一般3,栋梁河岸坡为人工开挖形成的边坡，地形坡角一般3550,局部呈陡坎状。4.3 地质构造勘察区位南温泉背斜北倾未端近轴部，岩层呈单斜产出，岩层产状；312/56,据调查及钻探揭露，岩层呈中厚层，层间结构面连续平整，平直光滑，贯通性好。在砂、泥岩接触面般有粘土等泥化夹层，同类岩接触面般无充填或偶有粘土、铁质等粘附。边坡临空面附近，砂泥岩接触面处雨后有地下水渗出。岩层面结合很差，为软弱结构面。场地内主要发育两组构造裂隙：1.1 52。/66,闭合，间距L243m,延伸0.93.2m,裂面宽度35mm,泥质充填，裂面较平直，结合程度很差，属软弱结构面：1.2 1430/84,
12、闭合，间距122.6m,延伸般0.72.3m,裂面宽度55mm,白色泥质充填，裂面较平直，结合程度很差，属软弱结构面。根据现场调查结合区域地质资料分析，场区内无断层及活动性大断裂通过，地质构造简单。据中国地震动参数区划图(GB183O6-2OI5)及建筑抗震设计规范(GB50011-2010)(2016年版)，场区地震动峰值加速度005g,抗震设防烈度为6度。4.4 地层岩性根据区域地质资料和本次勘察的调查及勘探揭露，场地内出露的土层主要为第四系人工填土层(Q4ml)、下伏岩层为侏罗系中统沙溪庙组。2$)岩层，现由新到老分述如下：1、第四系(Q4)(1)素填上(Q4ml)：褐色，结构松散稍密，
13、稍湿，主要由砂、泥岩碎块石夹少量粉质粘土组成。碎石粒径350mm,局部达50cm,土石比6:47:3。为修建道路时回填，该层厚度一般0.9m(ZY09)15.7m(ZYI6),回填时间大于10年。(2)残坡积粉质粘土层(Q4el+dl):红褐色，可塑状，稍有光泽，干强度中等，韧性中等，无摇震反应。多分布于场地东侧素填土之下，钻探揭露该层厚度2.4m(ZYll)9.7m(ZYI5).粉质粘土层中局部夹砂重，呈黄色，主要集中在ZYl6、TNV1,推测为原河道附近。2、侏罗系中统沙溪庙组(J2s)(1)泥岩(J2sMs)：紫红色，泥质结构，中厚层状构造，矿物成份主要为粘上矿物，部分含砂质重，质软，易
14、风化崩解。本次勘察揭露厚度L9m(ZY04)19.1m(ZYOl)。据勘探资料，泥岩分布于整个场地。(2)砂岩(J2s-Ss)：灰色，中细粒结构，中厚层状构造，主要矿物为长石、石英，暗色矿物次之。钙质、泥质胶结，部分含泥质重。本次揭露厚度l6m(ZY03)-6.2m(ZYO4)。据勘探资料，砂岩以互层形式零星分布。3、基岩面及强风化层特征经地面调查和钻探揭露，拟建场区的基岩而起伏较平缓，基岩面埋深较浅，场地中基岩强风化层厚度为l2m(ZY02)-2.4m(ZY14),经钻探揭露，其岩芯相对破碎，多呈碎块状、短柱状，岩石强度低。强风化层底界随基岩面起伏而起伏，岩土界面倾角一般315,局部较陡。中
15、风化岩芯较完整，多呈柱状，岩质断口新鲜，锤击声哑。4.5 水文地质条件、场地地下水情况勘察区发育有栋梁河，除此之外无其他地表水体。场区含水岩组主要为第四系松散堆积层和侏罗系中统沙溪庙组(J2s)砂岩，粉质粘土、泥岩为相对隔水层，地下水类型主要为第四系松散堆积层孔隙水和基岩裂隙水。根据野外地质调查及钻探揭露，场地内地下水主要为第四系土层孔隙水和基岩裂隙水。(1)第四系孔隙水该类型地下水主要分布于第四系索填土中。地下水主要接受大气降雨补给，在临河区域和原河道区域地下水受河水补给。地表水，地下水均为就近补给、迳流，排泄于与之相邻的地形较低的凹地和区域地下水的排泄基准面一一桥梁河，但由于部分地段厚度较大，在雨季及暴雨条件下，填土厚度较大且连续地段会存在一定量的上层滞水，该地下水具有分布不连续、随季节变化大、动态不稳定等特征：(2)基岩裂隙水主要分布于基岩强风化带裂隙及中等风化带构造裂隙中，主要接受大气降水补给。砂岩裂隙张开多无充填，为透水层，其导水及富水性一般。大气降水由地表入渗进入裂隙，向低洼处排泄，具就地补给，就近排泄，分布不连续，不均匀的特点。(3)地下水的补、迳、排关系拟建场地地下水主要受大气降水
