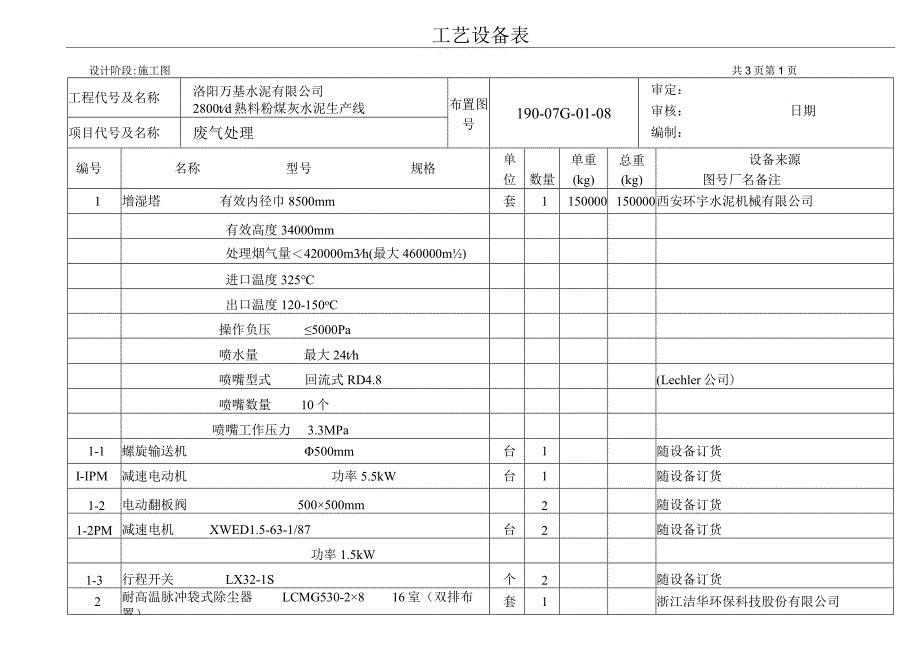

1、工艺设备表设计阶段:施工图共3页第1页工程代号及名称洛阳万基水泥有限公司2800td熟料粉煤灰水泥生产线布置图号190-07G-01-08审定：审核：日期编制：项目代号及名称废气处理编号名称型号规格单位数量单重(kg)总重(kg)设备来源图号厂名备注1增湿塔有效内径巾8500mm套1150000150000西安环宇水泥机械有限公司有效高度34000mm处理烟气量420000m3h(最大460000m)进口温度325出口温度120-150oC操作负压5000Pa喷水量最大24th喷嘴型式回流式RD4.8(Lechler公司)喷嘴数量10个喷嘴工作压力3.3MPa1-1螺旋输送机500mm台1随设

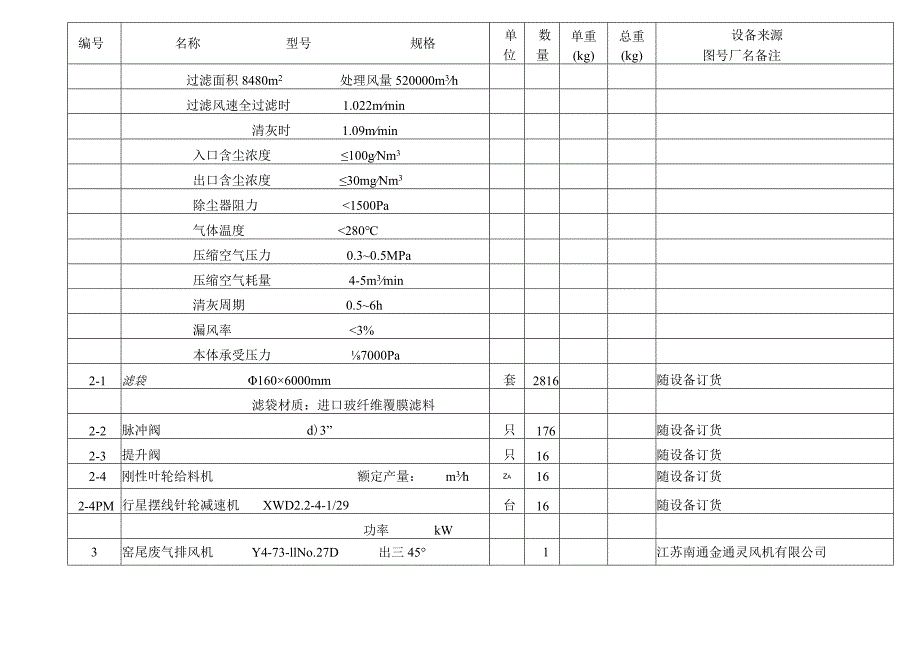

2、备订货I-IPM减速电动机功率5.5kW台1随设备订货1-2电动翻板阀500500mm2随设备订货1-2PM减速电机XWED1.5-63-1/87台2随设备订货功率1.5kW1-3行程开关LX32-1S个2随设备订货2耐高温脉冲袋式除尘器LCMG530-2816室（双排布置）套1浙江洁华环保科技股份有限公司编号名称型号规格单位数量单重(kg)总重(kg)设备来源图号厂名备注过滤面积8480m2处理风量520000m3h过滤风速全过滤时1.022mmin清灰时1.09mmin入口含尘浓度100gNm3出口含尘浓度30mgNm3除尘器阻力1500Pa气体温度280压缩空气压力0.30.5MPa压缩

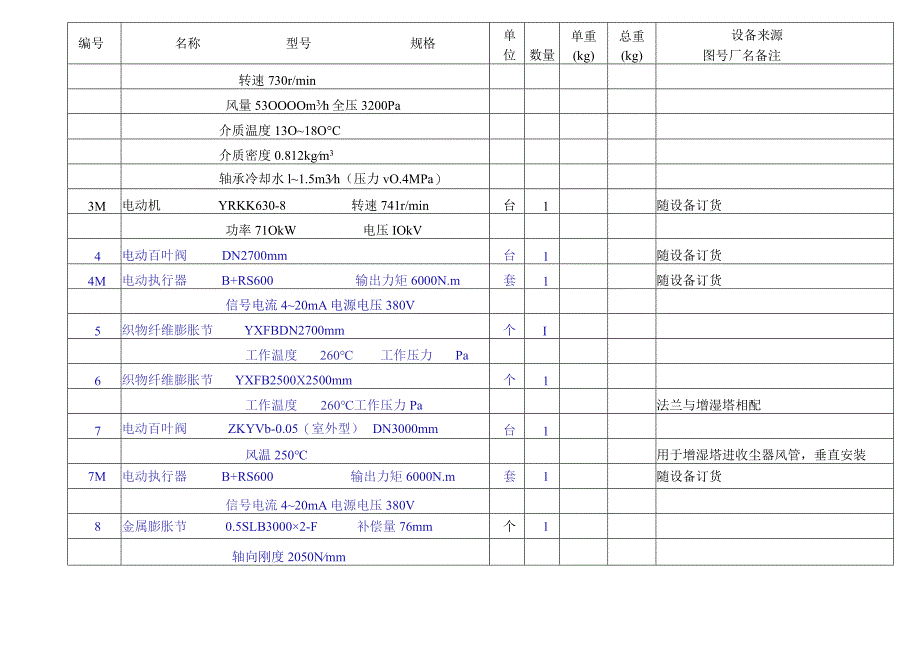

3、空气耗量4-5m3min清灰周期0.56h漏风率3%本体承受压力7000Pa2-1滤袋1606000mm套2816随设备订货滤袋材质：进口玻纤维覆膜滤料2-2脉冲阀d)3”只176随设备订货2-3提升阀只16随设备订货2-4刚性叶轮给料机额定产量：m3hZa16随设备订货2-4PM行星摆线针轮减速机XWD2.2-4-1/29台16随设备订货功率kW3窑尾废气排风机Y4-73-llNo.27D出三451江苏南通金通灵风机有限公司编号名称型号规格单位数量单重(kg)总重(kg)设备来源图号厂名备注转速730r/min风量53OOOOm3h全压3200Pa介质温度13O18OC介质密度0.812kg
4、m3轴承冷却水l1.5m3h（压力vO.4MPa）3M电动机YRKK630-8转速741r/min台1随设备订货功率71OkW电压IOkV4电动百叶阀DN2700mm台1随设备订货4M电动执行器B+RS600输出力矩6000N.m套1随设备订货信号电流420mA电源电压380V5织物纤维膨胀节YXFBDN2700mm个I工作温度260工作压力Pa6织物纤维膨胀节YXFB2500X2500mm个1工作温度260工作压力Pa法兰与增湿塔相配7电动百叶阀ZKYVb-0.05（室外型）DN3000mm台1风温250用于增湿塔进收尘器风管，垂直安装7M电动执行器B+RS600输出力矩6000N.m套1随
5、设备订货信号电流420mA电源电压380V8金属膨胀节0.5SLB30002-F补偿量76mm个1轴向刚度2050Nmm编号名称型号规格单位数量单重(kg)总重(kg)设备来源图号厂名备注9螺旋输送机LS50014000mm台141964196输送能力50th主轴转速50rmim9PM减速电动机TSDY140-11-54功率UkW台1出轴转速50rmim10链式输送机FU350-24-64-11-9-71链速14rmin台2随除尘器2订货输送能力64m3hIOPM减速电动机XWD11-9-71功率IlkW2随设备订货主轴转速6.3rmin驱动装置左右装各一台，后置。11链式输送机FU410-1
6、6-110-22-10-43链速17rmin台1输送能力110m3hIlPM减速电动机XWD15-9-59功率15kWI随设备订货主轴转速7.5rmin12斗式提升机NE100-13.15输送能力IlOm3/h台190109010料斗速度0.5ms提升高度13.15m12PM减速电动机Y18Y200台1功率18kW13高温风机-增湿塔管道套1503345033414增湿塔一袋收尘器管道套1212292122915袋收尘废气风机管道套1179601796016废气风机-烟囱管道套11034310343编号名称型号规格单位数量单重(kg)总重(kg)设备来源图号厂名备注17保温材料岩棉保温带6=8Omm岩棉板6二8Omrn密度IoOkg导热系数0.043Wmk18压缩空气管道及管件套1a.热轧无缝钢管DNmm3mmm25324b.球阀DNmm1.6MPa个2
