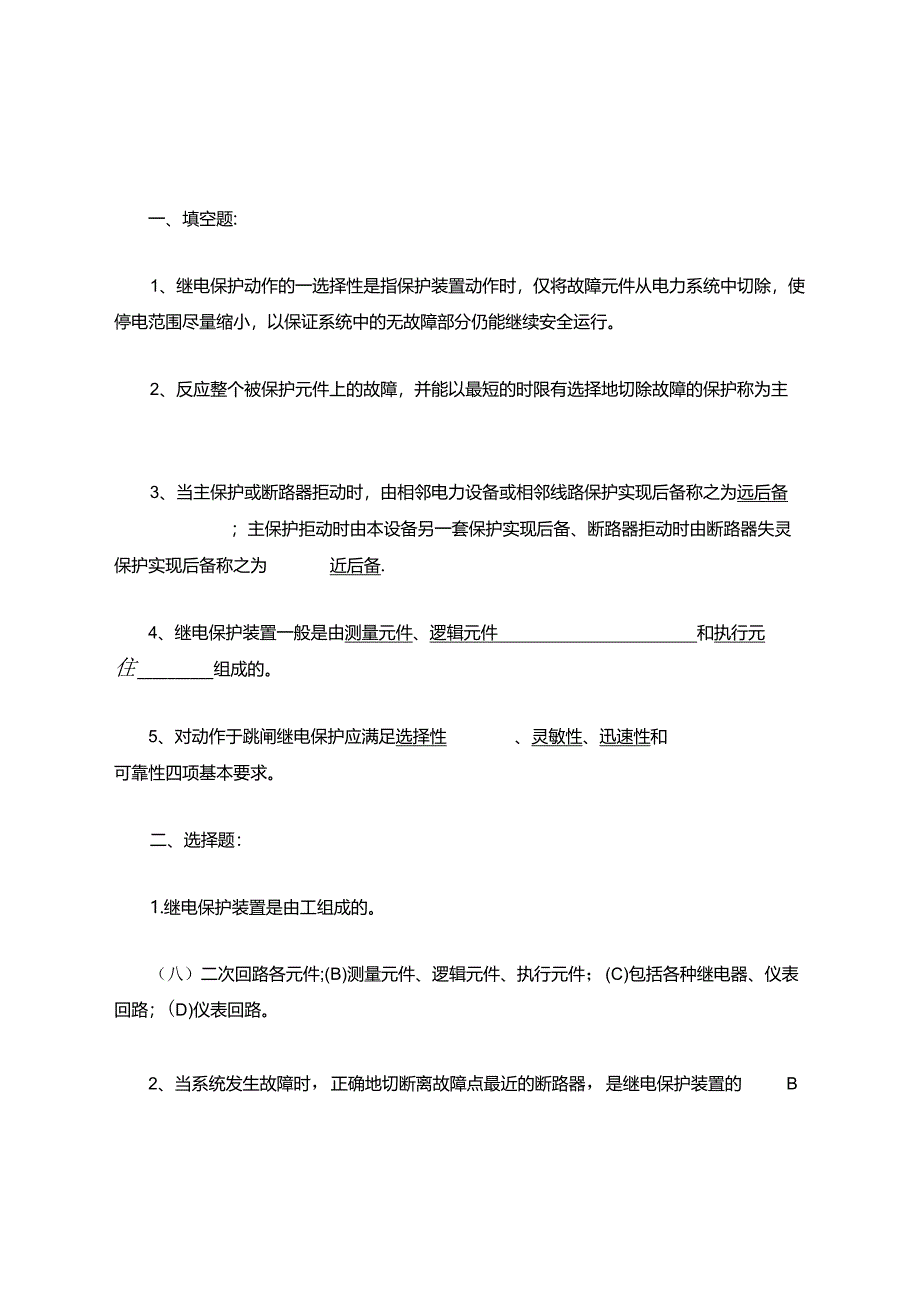

1、一、填空题:1、继电保护动作的一选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。2、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为主3、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为远后备；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为近后备.4、继电保护装置一般是由测量元件、逻辑元件和执行元住组成的。5、对动作于跳闸继电保护应满足选择性、灵敏性、迅速性和可靠性四项基本要求。二、选择题：1.继电保护装置是由工组成的。（八）二次回路各元件;(B)测

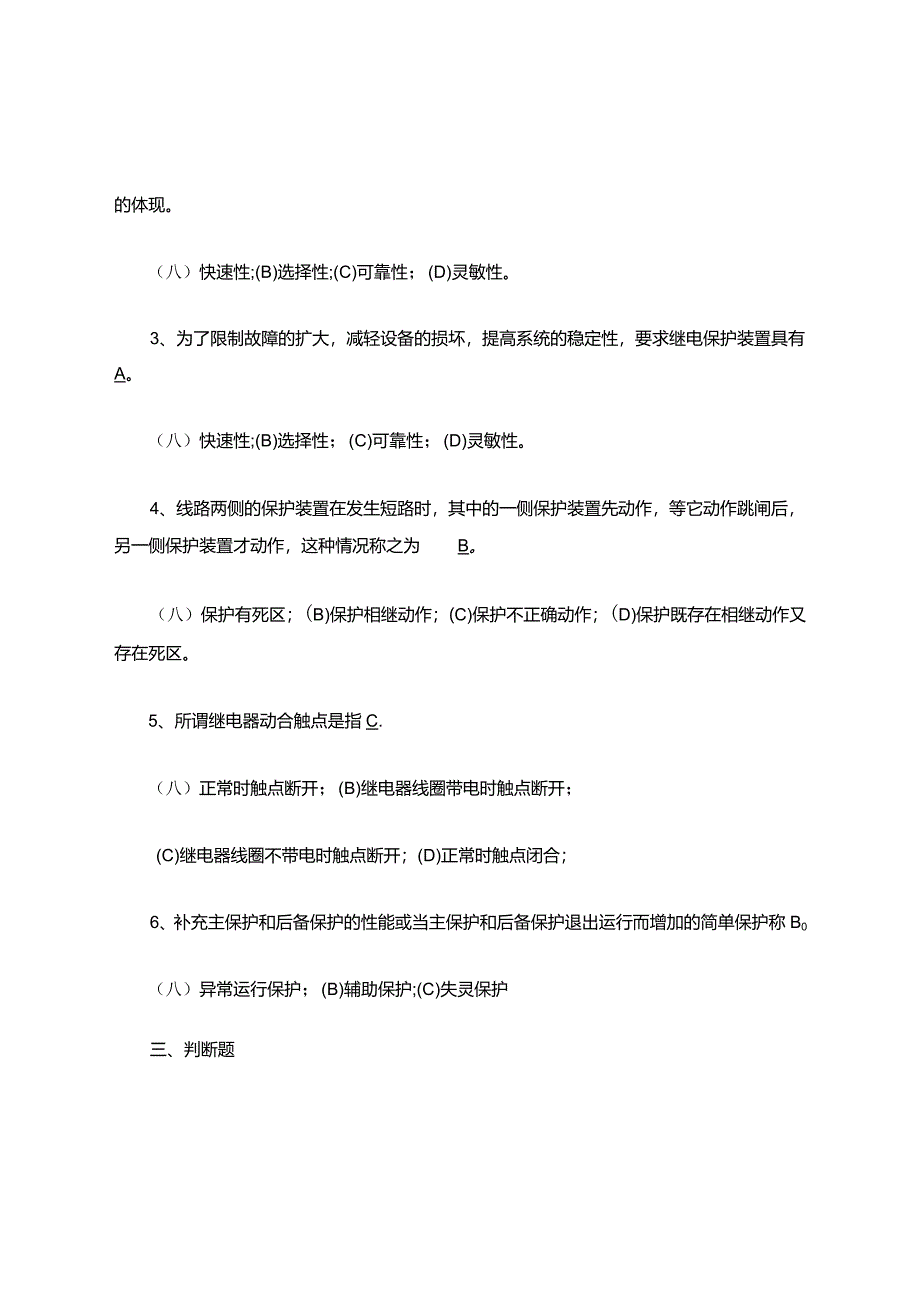

2、量元件、逻辑元件、执行元件；(C)包括各种继电器、仪表回路；(D)仪表回路。2、当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护装置的B的体现。（八）快速性;(B)选择性;(C)可靠性；(D)灵敏性。3、为了限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有A。（八）快速性;(B)选择性；(C)可靠性；(D)灵敏性。4、线路两侧的保护装置在发生短路时，其中的一侧保护装置先动作，等它动作跳闸后，另一侧保护装置才动作，这种情况称之为B。（八）保护有死区；(B)保护相继动作；(C)保护不正确动作；(D)保护既存在相继动作又存在死区。5、所谓继电器动合触点是指C.（八）

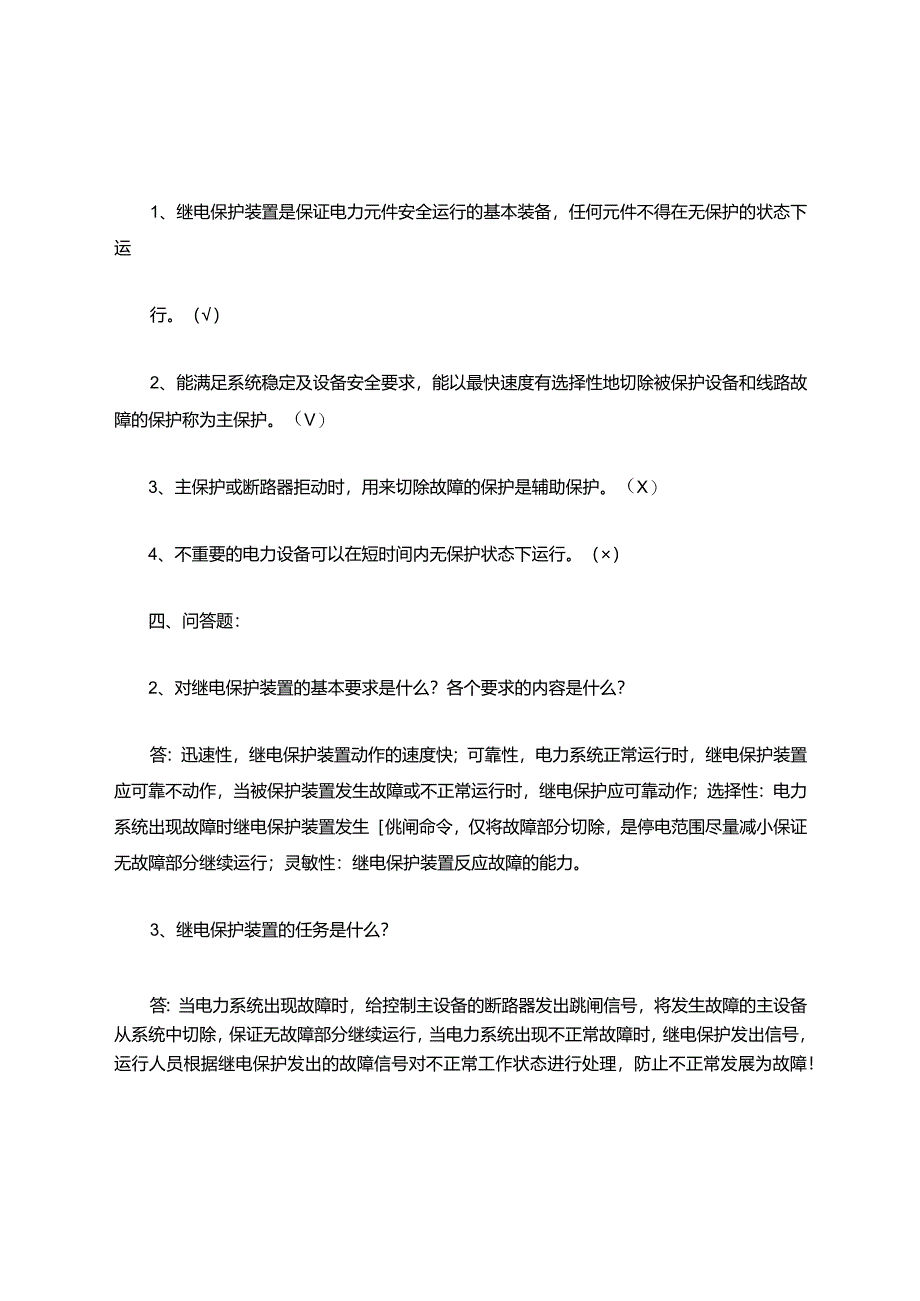

3、正常时触点断开；(B)继电器线圈带电时触点断开；(C)继电器线圈不带电时触点断开；(D)正常时触点闭合；6、补充主保护和后备保护的性能或当主保护和后备保护退出运行而增加的简单保护称B0（八）异常运行保护；(B)辅助保护;(C)失灵保护三、判断题1、继电保护装置是保证电力元件安全运行的基本装备，任何元件不得在无保护的状态下运行。（）2、能满足系统稳定及设备安全要求，能以最快速度有选择性地切除被保护设备和线路故障的保护称为主保护。（V）3、主保护或断路器拒动时，用来切除故障的保护是辅助保护。（X）4、不重要的电力设备可以在短时间内无保护状态下运行。（）四、问答题：2、对继电保护装置的基本要求是什么
4、？各个要求的内容是什么？答：迅速性，继电保护装置动作的速度快；可靠性，电力系统正常运行时，继电保护装置应可靠不动作，当被保护装置发生故障或不正常运行时，继电保护应可靠动作；选择性：电力系统出现故障时继电保护装置发生佻闸命令，仅将故障部分切除，是停电范围尽量减小保证无故障部分继续运行；灵敏性：继电保护装置反应故障的能力。3、继电保护装置的任务是什么？答：当电力系统出现故障时，给控制主设备的断路器发出跳闸信号，将发生故障的主设备从系统中切除，保证无故障部分继续运行，当电力系统出现不正常故障时，继电保护发出信号，运行人员根据继电保护发出的故障信号对不正常工作状态进行处理，防止不正常发展为故障！继电保
5、护基础元件一、填空题：1.互感器减极性标记是指当从一次侧端流入电流口，时，二次电流12应从端一流出称为口与12同相位。2、继电保护用的电流互感器极性端标定是：一次电流从极性端流入，而二次电流从极性端一流出O3、保护用电流互感器除用常规条件选择外,还应进行_10%的误差曲线校验。4、电抗变换器二次绕组接调相电阻的目的是调节输入电流与输出电压间的一相位5、常用的测量变换器有、和电抗变换器。6、测量变换器中能将一次电流变换成与之成正比的二次电压的是和二、判断题：1、电流互感器的极性一般按减极性标注，因此当系统一次电流从极性端子流入时，二次电流从极性端子流出。（）2、三相五柱式电压互感器有两个二次绕组
6、,一个接成星形,一个接成开口三角形。（）3、电流互感器二次绕组必须可靠接地是因为二次回路的工作需要。（）4、电流互感器一次绕组中的电流与二次负荷大小无关。（）5、为防止电流互感器二次绕组开路，在带电的电流互感器二次回路上工作前，用导线将其二次缠绕短路方可工作。（）6、电抗变换器的作用是将一次侧的电压变换成与之成比例的二次电压。（）三、问答题：1.什么是电流互感器的同极性端子？（画图说明）2、保护装置常用的测量变换器有哪些?有什么作用?3、电流变换器和电抗变换器相比较有何异同？4、何谓电流互感器10%误差特性曲线？电流保护一、填空题:1.电磁型继电器的三种不同结构：、O2、电磁型继电器的动作电流
7、是指;返回电流是指；返回系数。3、三段式电流保护由、构成。4、电流保护的接线是指,常用的相间短路电流保护接线方式有、。5、定时限过电流保护可作为近后备和远后备。6、三段式电流保护中，主保护由段构成，后备保护由段构成，其中灵敏性最高的是段。7、电流电压联锁速断保护一般是按系统经常运行方式下电流和电压元件的保护范围这一条件来整定的。8、功率方向继电器普遍采用接线方式，以B相为例，当,，接入，u应接入o对保护采用按相启动接线是为了躲过的影响。9、三段式电流保护中各段的动作电流的大小关系;其中段灵敏性最低。10、有一个DL-Il型的电流继电器，若其调整把手放在1.5A的位置，当继电器两线圈串联时,其动
8、作电流为；当继电器两线圈并联时，其动作电流为。二、选择题：1.无时限电流速断保护O（八）能保护线路全长；(B)不能保护线路全长；(C)可以作为后备保护；(D)能保护线路全长并延伸至下一段。2、定时限过电流保护在被保护线路输送最大负荷时，其动作行为是（八）不应该动作于跳闸;(B)动作于跳闸；(C)发出信号；(D)动作于跳闸并发出信号。3、电流保护采用三相三继电器的完全星形连接方式，能反应。（八）各种相间短路；(B)单相接地故障；(C)两相接地故障；(D)各种相间和单相接地短路。4、能反应各相电流和各种短路故障的接线方式是（八）两相不完全星形接线；(B)三相完全星形接线；(C)两相电流差接线；(D
9、)三相零序接线。5、时间继电器在继电保护装置中的作用是（八）计算动作时间(B)建立保护动作延时；(C)计算停电时间；(D)计算断路器停电时间。6、信号继电器动作后。（八）继电器本身掉牌；(B)继电器本身掉牌或灯光指示；(C)应立即接通灯光音响回路；(D)应是一边本身掉牌，一边触点闭合接通其他回路。7、当系统运行方式变小时，电滴口电压的保护范围是。（八）电流保护范围变小，电压保护范围变大；(B)电流保护范围变小，电压保护范围变小；(C)电流保护范围变大，电压保护范围变小；(D)电流保护范围变大，电压保护范围变大。8、线路的过电流保护的动作电流是按躲过而整定的。（八）最大的负荷电流；(B)最大的故
10、障电流；(C)最小的短路电流；(D)最大的短路电流。9、低电压继电器是反映电压（八）上升而动作；(B)低于整定值而动作；(C)为额定值而动作；(D)视情况而异的上升或降低而动作。10、线路两侧的保护装置在发生短路时，其中的一侧保护装置先动作，等它动作跳闸后，另一侧保护装置才动作，这种情况称之为（八）保护有死区；(B)保护相继动作；(C)保护不正确动作；(D)保护既存在相继动作又存在死区。IL所谓继电器动断触点是指。（八）正常时触点断开;(B)继电器线圈带电时触点断开;(C)继电器线圈不带电时触点断开；(D)正常时触点闭合；12、低电压继电器与过电压继电器的返回系数相比，(（A）两者相同（B）过
11、电压继电器返回系数小于氐电压继电器（C）大小相等（D）低电压继电器返回系数小于过电压继电器13、过电流保护的两相不完全星形连接，一般保护继电器都装在0（八）AxB两相上；（B）C、B两相上；（C）A、C两相上；（D）A、No14、当限时电流速断保护的灵敏系数不满足要求时，可考虑（）。A.采用过电流保护；B.与下一级过电流保护相配合；C.与下一级电流速断保护相配合；D.与下一级限时电流速断保护相配合。15、Y,dll接线的单电源降压变压器在三角侧发生AB两相短路时,星形侧（）有短路电流流过。（八）AB两相（B）三相（C）CA两相（D）BC两相三、判断题：1.低电压继电器返回系数小于Io（）2、过
12、电流继电器返回系数小于Io（）3、在最大运行方式下，电流保护的保护区小于最小运行方式下的保护区。（）4、在同一刻度下，对于电流继电器，线圈并联时的动作电流为串联时的2倍。（）5、为保证迅速而有选择性的切除故障，常常将无时限电流速断、限时电流速断和零序电流保护组合在一起，构成阶段式电流保护。（）6、过电流保护灵敏度高，所以通常用来做主保护。（）7、当瞬时电流速断保护灵敏度不满足要求时，可采用电流电压联锁速断保护来替代。（）8、继电保护装置的选择性和快速性不矛盾。（）9、反应过量保护和欠量保护的灵敏系数定义相同。（）10、电磁型过电流继电器两线圈由原来的串联改为并联时，动作电流增大一倍，过电压继电
13、器也有这样的特性。（）四、问答题：1.什么是限时电流速断保护？其保护范围是什么？2、中间继电器、时间继电器、信号继电器各有何作用？3、何谓电磁型电流继电器的动作电流、返回电流及返回系数?4、电流保护常用的接线方式有哪些？画出其中的一种接线方式。五、计算题1、求图示35kV线路AB的电流速断保护动作值及灵敏度。已知系统最大阻抗为9Q,最小阻抗为7。，可靠系数取1.25,AB线路阻抗为IOQ。AB12、如图2所示,35KV单侧电源辐射型线路Ll的保护拟定为三段式电流保护。保护采用两相星形接线，已知线路Ll的最大负荷电流为174A,电流互感器的变比为300/5,在最大和最小运行方式下Xl和K2点发生
14、三相短路时的电流值如下：，：=m-=,15q4,z-=52q4,优融；保护2的过电流保护的动作时限为1.5s。试计算保护1各段的动作电流及动作时限,并校验保护II段的灵敏度。方向电流保护一、填空题：1、方向电流保护主要用于和线路上。2、感应式功率方向继电器的最大灵敏角九”二-,为继电器的3、为防止非故障相电流影响造成相间短路保护功率方向继电器误动，保护直流回路应采用魁4、功率方向继电器存在潜动和潜动。5、对方向过电流保护必须要采用接线，目的是为了躲过的影响。6、按90。接线的功率方向继电器用于阻抗角为60。的被保护线路上,要使继电器最灵敏，继电器的最灵敏角应为,动作区为O7、LG-Il型功率方
