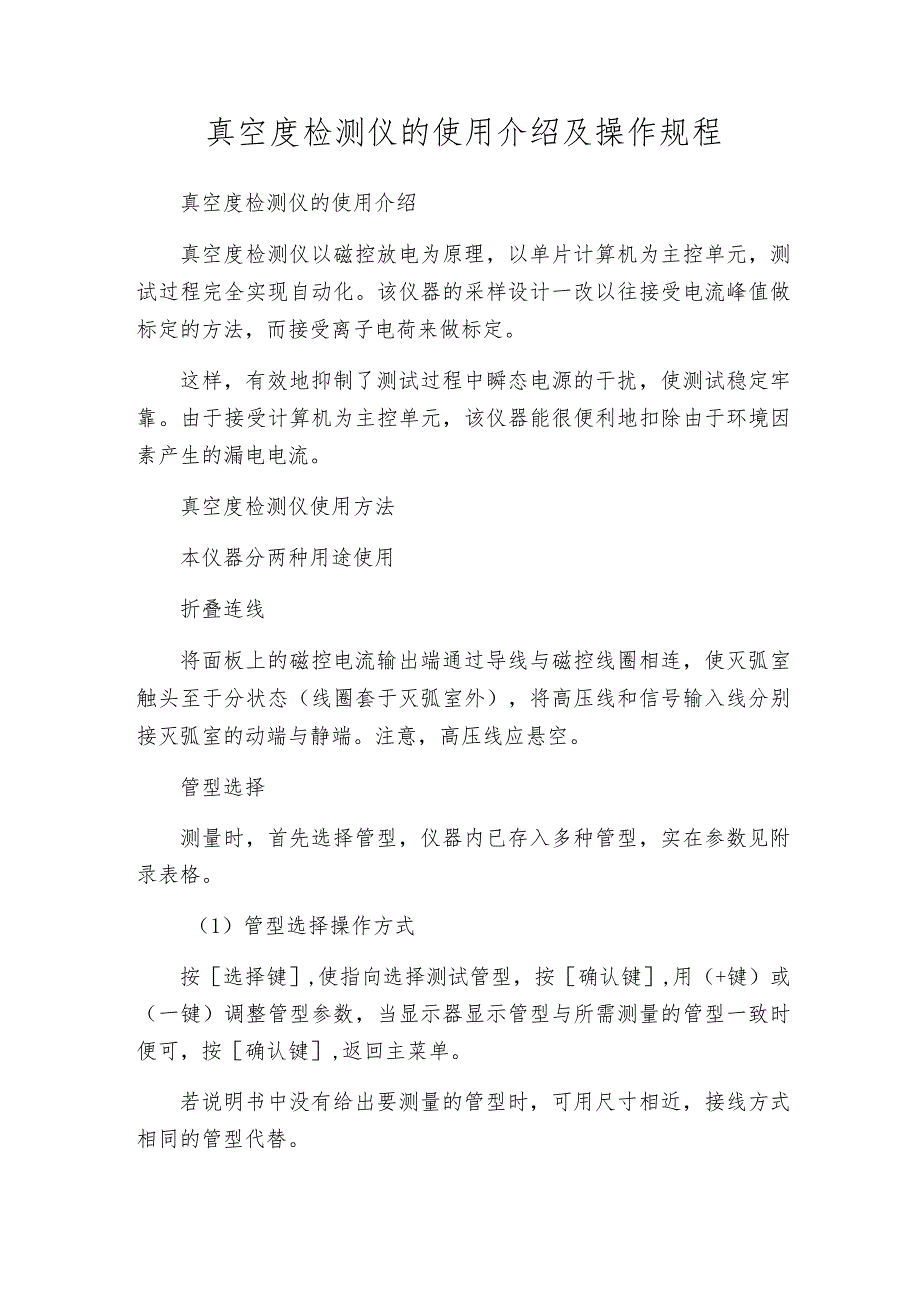

1、真空度检测仪的使用介绍及操作规程真空度检测仪的使用介绍真空度检测仪以磁控放电为原理，以单片计算机为主控单元，测试过程完全实现自动化。该仪器的采样设计一改以往接受电流峰值做标定的方法，而接受离子电荷来做标定。这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定牢靠。由于接受计算机为主控单元，该仪器能很便利地扣除由于环境因素产生的漏电电流。真空度检测仪使用方法本仪器分两种用途使用折叠连线将面板上的磁控电流输出端通过导线与磁控线圈相连，使灭弧室触头至于分状态（线圈套于灭弧室外），将高压线和信号输入线分别接灭弧室的动端与静端。注意，高压线应悬空。管型选择测量时，首先选择管型，仪器内已存入多种管型，实

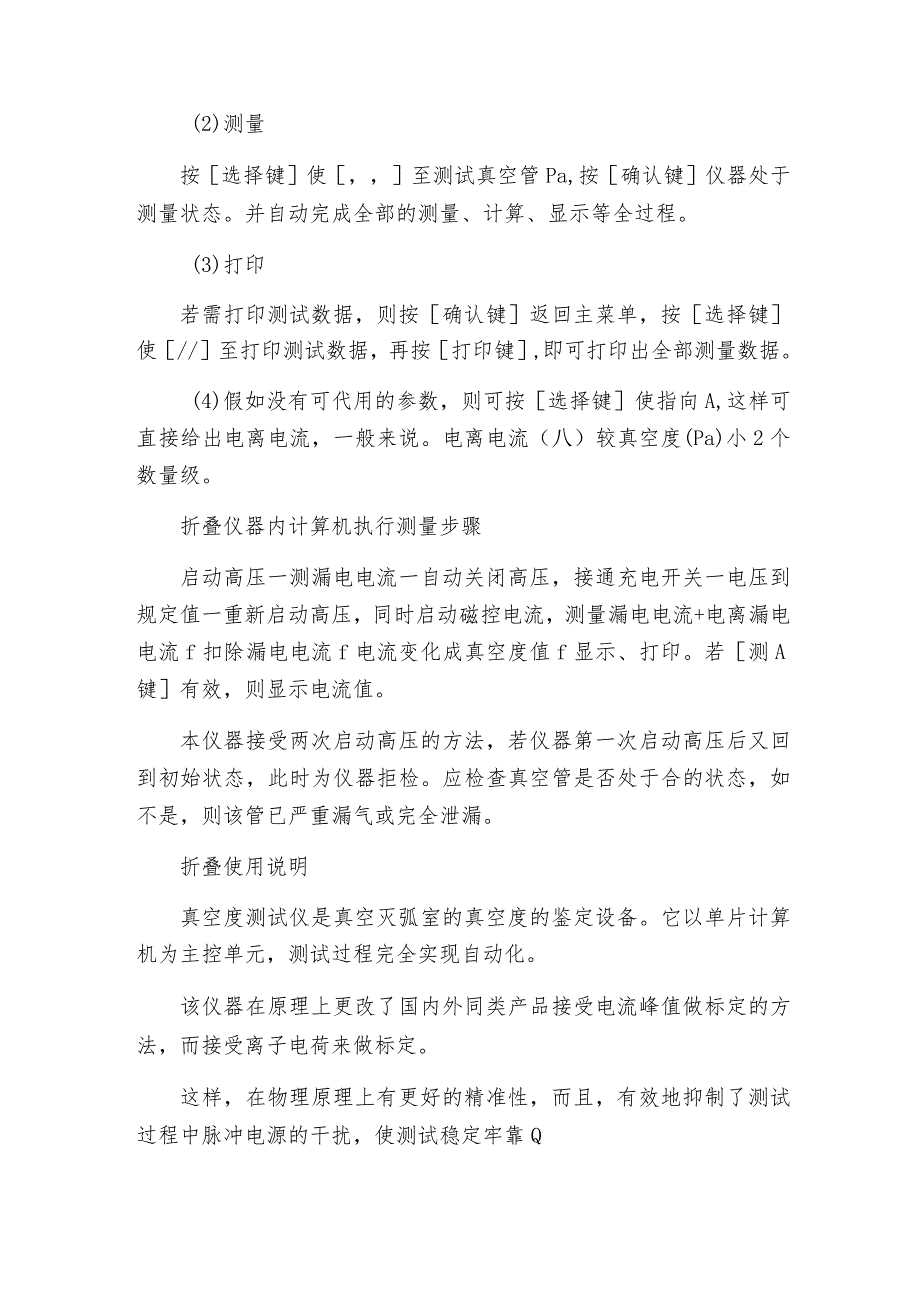

2、在参数见附录表格。（1）管型选择操作方式按选择键,使指向选择测试管型，按确认键,用（+键）或（一键）调整管型参数，当显示器显示管型与所需测量的管型一致时便可，按确认键,返回主菜单。若说明书中没有给出要测量的管型时，可用尺寸相近，接线方式相同的管型代替。(2)测量按选择键使，至测试真空管Pa,按确认键仪器处于测量状态。并自动完成全部的测量、计算、显示等全过程。(3)打印若需打印测试数据，则按确认键返回主菜单，按选择键使/至打印测试数据，再按打印键,即可打印出全部测量数据。(4)假如没有可代用的参数，则可按选择键使指向A,这样可直接给出电离电流，一般来说。电离电流（八）较真空度(Pa)小2个数量级
3、。折叠仪器内计算机执行测量步骤启动高压一测漏电电流一自动关闭高压，接通充电开关一电压到规定值一重新启动高压，同时启动磁控电流，测量漏电电流+电离漏电电流f扣除漏电电流f电流变化成真空度值f显示、打印。若测A键有效，则显示电流值。本仪器接受两次启动高压的方法，若仪器第一次启动高压后又回到初始状态，此时为仪器拒检。应检查真空管是否处于合的状态，如不是，则该管已严重漏气或完全泄漏。折叠使用说明真空度测试仪是真空灭弧室的真空度的鉴定设备。它以单片计算机为主控单元，测试过程完全实现自动化。该仪器在原理上更改了国内外同类产品接受电流峰值做标定的方法，而接受离子电荷来做标定。这样，在物理原理上有更好的精准性，而且，有效地抑制了测试过程中脉冲电源的干扰，使测试稳定牢靠Q该仪器接受两次采样的方法扣除由于环境因素产生的漏电电源,整机上的真空灭弧室的精准计量。目前，该仪器中已存有26条真空灭弧室的测量标准曲线，涵盖了国内外绝大多数管型。
