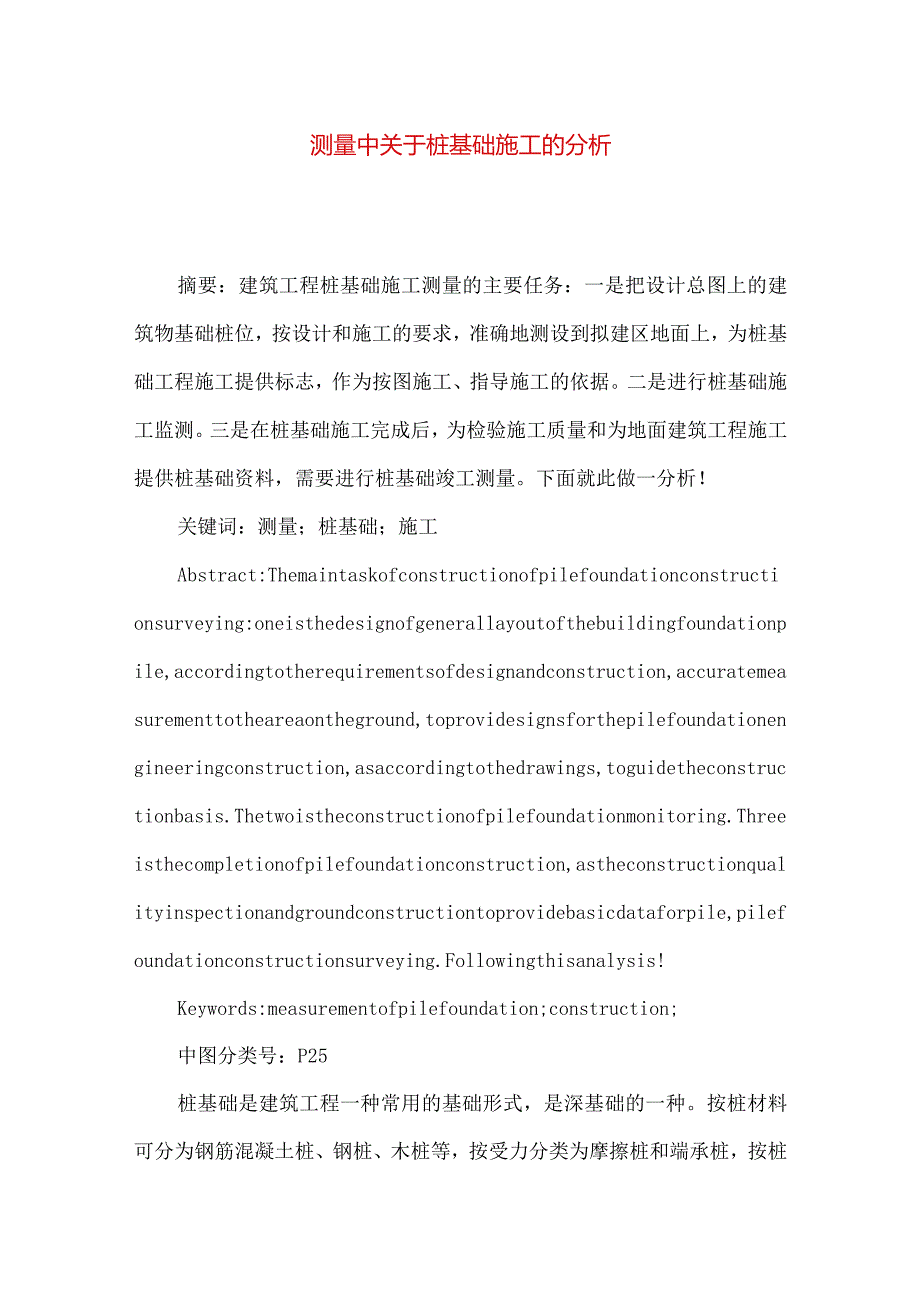

1、测量中关于桩基础施工的分析摘要：建筑工程桩基础施工测量的主要任务：一是把设计总图上的建筑物基础桩位，按设计和施工的要求，准确地测设到拟建区地面上，为桩基础工程施工提供标志，作为按图施工、指导施工的依据。二是进行桩基础施工监测。三是在桩基础施工完成后，为检验施工质量和为地面建筑工程施工提供桩基础资料，需要进行桩基础竣工测量。下面就此做一分析！关键词：测量；桩基础；施工Abstract:Themaintaskofconstructionofpilefoundationconstructionsurveying:oneisthedesignofgenerallayoutofthebuildingfo
2、undationpile,accordingtotherequirementsofdesignandconstruction,accuratemeasurementtotheareaontheground,toprovidesignsforthepilefoundationengineeringconstruction,asaccordingtothedrawings,toguidetheconstructionbasis.Thetwoistheconstructionofpilefoundationmonitoring.Threeisthecompletionofpilefoundation
3、construction,astheconstructionqualityinspectionandgroundconstructiontoprovidebasicdataforpile,pilefoundationconstructionsurveying.Followingthisanalysis!Keywords:measurementofpilefoundation;construction;中图分类号：P25桩基础是建筑工程一种常用的基础形式，是深基础的一种。按桩材料可分为钢筋混凝土桩、钢桩、木桩等，按受力分类为摩擦桩和端承桩，按桩的入土方法可分为打入桩、压入桩和灌注桩等。建筑工程桩

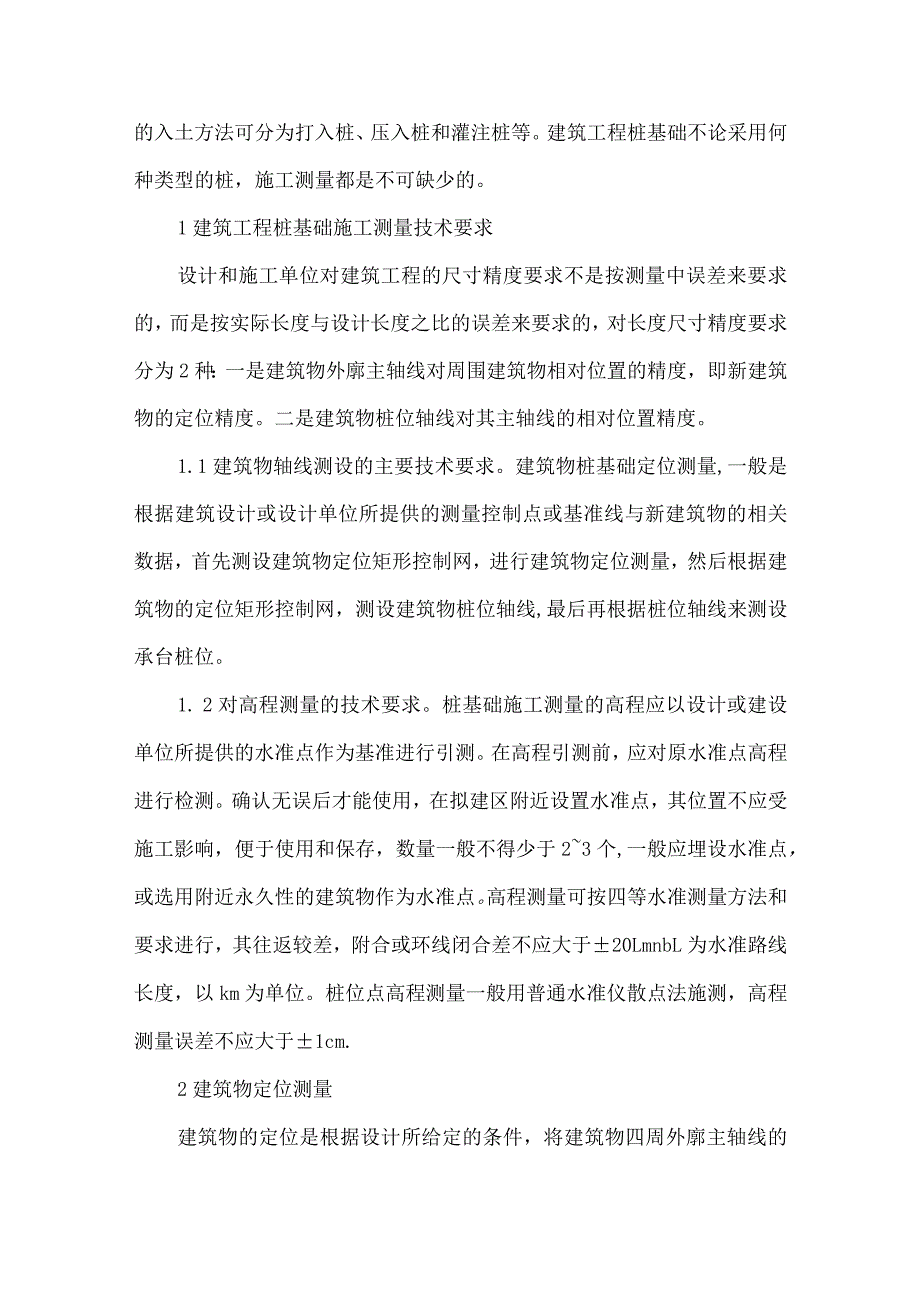

4、基础不论采用何种类型的桩，施工测量都是不可缺少的。1建筑工程桩基础施工测量技术要求设计和施工单位对建筑工程的尺寸精度要求不是按测量中误差来要求的，而是按实际长度与设计长度之比的误差来要求的，对长度尺寸精度要求分为2种：一是建筑物外廓主轴线对周围建筑物相对位置的精度，即新建筑物的定位精度。二是建筑物桩位轴线对其主轴线的相对位置精度。1.1建筑物轴线测设的主要技术要求。建筑物桩基础定位测量,一般是根据建筑设计或设计单位所提供的测量控制点或基准线与新建筑物的相关数据，首先测设建筑物定位矩形控制网，进行建筑物定位测量，然后根据建筑物的定位矩形控制网，测设建筑物桩位轴线,最后再根据桩位轴线来测设承台桩位

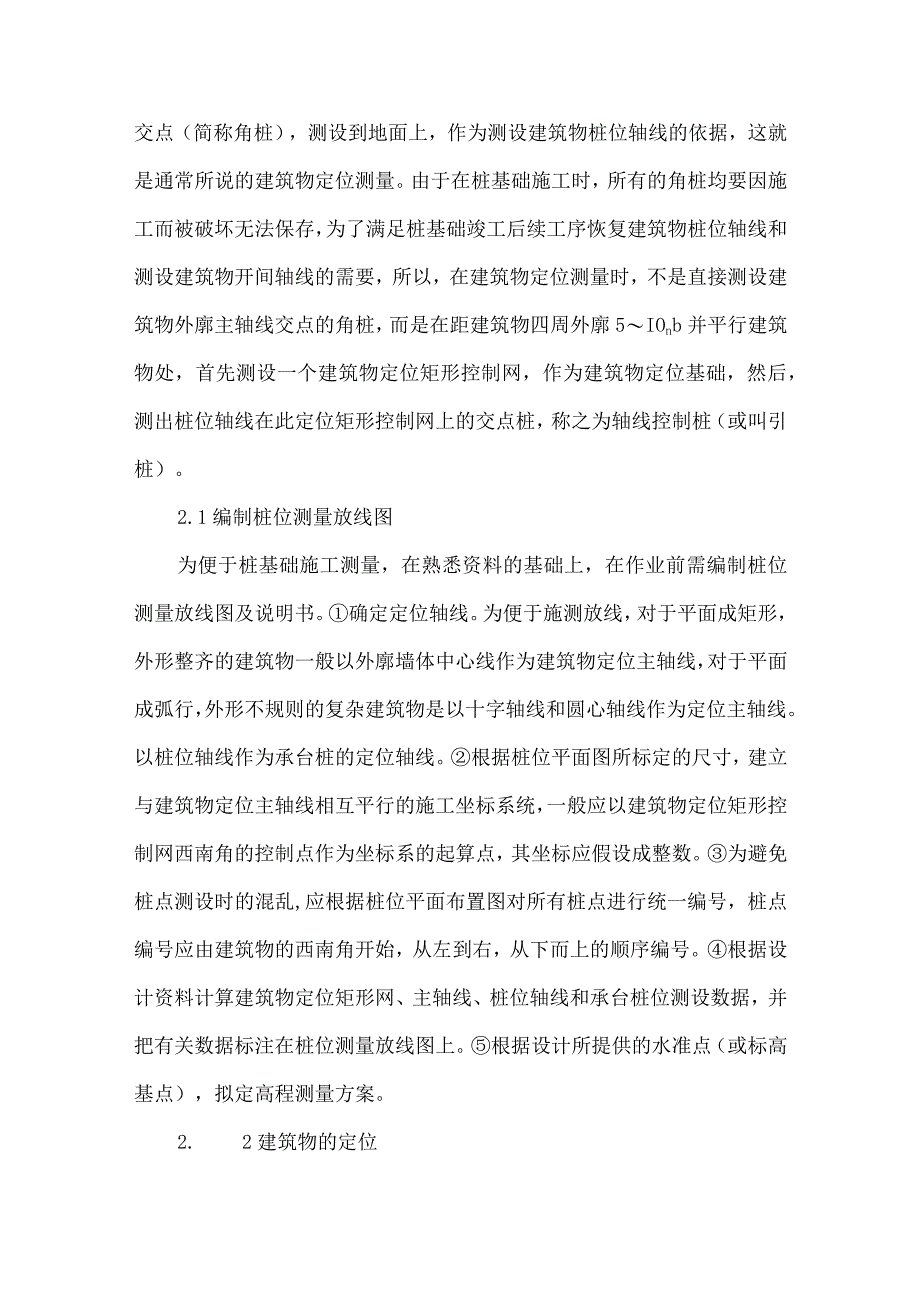

5、。1. 2对高程测量的技术要求。桩基础施工测量的高程应以设计或建设单位所提供的水准点作为基准进行引测。在高程引测前，应对原水准点高程进行检测。确认无误后才能使用，在拟建区附近设置水准点，其位置不应受施工影响，便于使用和保存，数量一般不得少于23个,一般应埋设水准点，或选用附近永久性的建筑物作为水准点。高程测量可按四等水准测量方法和要求进行，其往返较差，附合或环线闭合差不应大于20LmnbL为水准路线长度，以km为单位。桩位点高程测量一般用普通水准仪散点法施测，高程测量误差不应大于1cm.2建筑物定位测量建筑物的定位是根据设计所给定的条件，将建筑物四周外廓主轴线的交点（简称角桩），测设到地面上，
6、作为测设建筑物桩位轴线的依据，这就是通常所说的建筑物定位测量。由于在桩基础施工时，所有的角桩均要因施工而被破坏无法保存，为了满足桩基础竣工后续工序恢复建筑物桩位轴线和测设建筑物开间轴线的需要，所以，在建筑物定位测量时，不是直接测设建筑物外廓主轴线交点的角桩，而是在距建筑物四周外廓5IOnb并平行建筑物处，首先测设一个建筑物定位矩形控制网，作为建筑物定位基础，然后，测出桩位轴线在此定位矩形控制网上的交点桩，称之为轴线控制桩（或叫引桩）。2.1编制桩位测量放线图为便于桩基础施工测量，在熟悉资料的基础上，在作业前需编制桩位测量放线图及说明书。确定定位轴线。为便于施测放线，对于平面成矩形，外形整齐的建
7、筑物一般以外廓墙体中心线作为建筑物定位主轴线，对于平面成弧行，外形不规则的复杂建筑物是以十字轴线和圆心轴线作为定位主轴线。以桩位轴线作为承台桩的定位轴线。根据桩位平面图所标定的尺寸，建立与建筑物定位主轴线相互平行的施工坐标系统，一般应以建筑物定位矩形控制网西南角的控制点作为坐标系的起算点，其坐标应假设成整数。为避免桩点测设时的混乱,应根据桩位平面布置图对所有桩点进行统一编号，桩点编号应由建筑物的西南角开始，从左到右，从下而上的顺序编号。根据设计资料计算建筑物定位矩形网、主轴线、桩位轴线和承台桩位测设数据，并把有关数据标注在桩位测量放线图上。根据设计所提供的水准点（或标高基点），拟定高程测量方案
8、。2. 2建筑物的定位根据设计所给定的定位条件不同，建筑物的定位主要有5种不同形式：一是根据原建筑物定位。二是根据道路中心线（或路沿）定位。三是根据城市建设规划红线定位。四是根据建筑物施工方格网定位。五是根据三角点或导线点定位。在建筑物定位测量时，可根据设计所给的定位形式选用直角坐标法、内分法、极坐标法、角度或距离交会法、等腰三角形与勾股弦等测量方法，为确保建筑物的定位精度，对角度的测设均要按经纬仪的正倒镜位置测定，距离丈量必须按精密测量方法进行。3. 3建筑物定位矩形网测量对建筑物定位矩形网测量，根据工程大小、复杂程度不同，一般采用下列方法：定位桩法。若需要测设A、B、C、D建筑物时，要根据
9、设计所给定的条件，首先测设出卜和二两点，然后根据AB,测设出CqD两点，最后，以卜、BJCD,定位矩形网为基础测设ABCD建筑物所有的桩位轴线进行建筑物定位。此种方法适用于一般建筑和精度要求不高的中小型厂房的定位测量。主轴线法。大型厂房或复杂的建筑物，因对定位精度要求高，采用定位桩法不易保证建筑物定位要求。由于主轴线法测设要求严格，误差分配均匀，精度高，但工作量大，主要适用于大型工业厂房或复杂建筑物的定位测量。如要测设ABCD厂房时，应根据设计所给的条件首先测设出长轴线EOW,然后，再以长轴线为基线，用测直角形方法测设出短轴线SON、进行精密丈量和归化。最后根据长轴线点和短轴线点按直角形法，测
10、设AJBCD各点。经检查满足要求后，才测设ABCD建筑物的桩位轴线进行建筑物定位测量。2. 4测量质量控制建筑物定位矩形网点需要埋设直径8cm,长35cm的大木桩，桩位既要便于作业，又要便于保存，并在木桩上钉小铁钉作为中心标志，对木桩要用水泥加固保护，在施工中要注意保护、使用前应进行检查。对于大型或较复杂、工期较长的工程应埋设顶部为10cm10cm,底部为12cm12cm,长为80cm的水泥桩为长期控制点。必须加强检查工作，对桩位测量放线图的所有计算数据。必须经第二个人进行百分之一百的检查，确认无误后才能到现场测设。在建筑物定位测量成果经检查满足要求后，才能测设建筑物桩位轴线进行建筑物的定位测
11、量。3、建筑物桩位轴线及承台桩位测设2.1 桩位轴线测设建筑物桩位轴线测设是在建筑物定位矩形网测设完成后进行的，是以建筑物定位矩形网为基础，采用内分法用经纬仪定线精密量距法进行桩位轴线引桩的测设。对复杂建筑物圆心点的测设一般采用极坐标法测设。对所测设的桩位轴线的引桩均要打入小木桩，木桩顶上应钉小铁钉作为桩位轴线引桩的中心点位。为了便于保存和使用，要求桩顶与地面齐平，并在引桩周围撒上白灰。在桩位轴线测设完成后，应及时对桩位轴线间长度和桩位轴线的长度进行检测，要求实量距离与设计长度之差，对单排桩位不应超过1cm,对群桩不超过2cm在桩位轴线检测满足设计要求后才能进行承台桩位的测设。3. 2建筑物承
12、台桩位测设建筑物承台桩位的测设是以桩位轴线的引桩为基础进行测设的，桩基础设计根据地上建筑物的需要分群桩和单排桩。规范规定320根桩为一组的称为群桩。12根为一组的称为单排桩。群桩的平面几何图形分为正方形、长方形、三角形、圆形、多边形和椭圆形等。测设时，可根据设计所给定的承台桩位与轴线的相互关系，选用直角坐标法、线交会法、极坐标法等进行测设。对于复杂建筑物承台桩位的测设，往往设计所提供的数据不能直接利用，而是需要经过换算后才能进行测设。在承台桩位测设后，应打入小木桩作为桩位标志，并撒上白灰，便于桩基础施工。在承台桩位测设后，应及时检测，对本承台桩位间的实量距离与设计长度之差不应大于2c,对相邻承台桩位间的实量距离与设计长度之差不应大于3cm.在桩点位经检测满足设计要求后，才能移交给桩基础施工单位进行桩基础施工。4结束语综上所述，综上所述，测量对高层建筑桩基础的施工具有前瞻性重要作用，必须注意保障各个环节，各个细节测量的准确性，以确保工程顺利高质量的完成。
