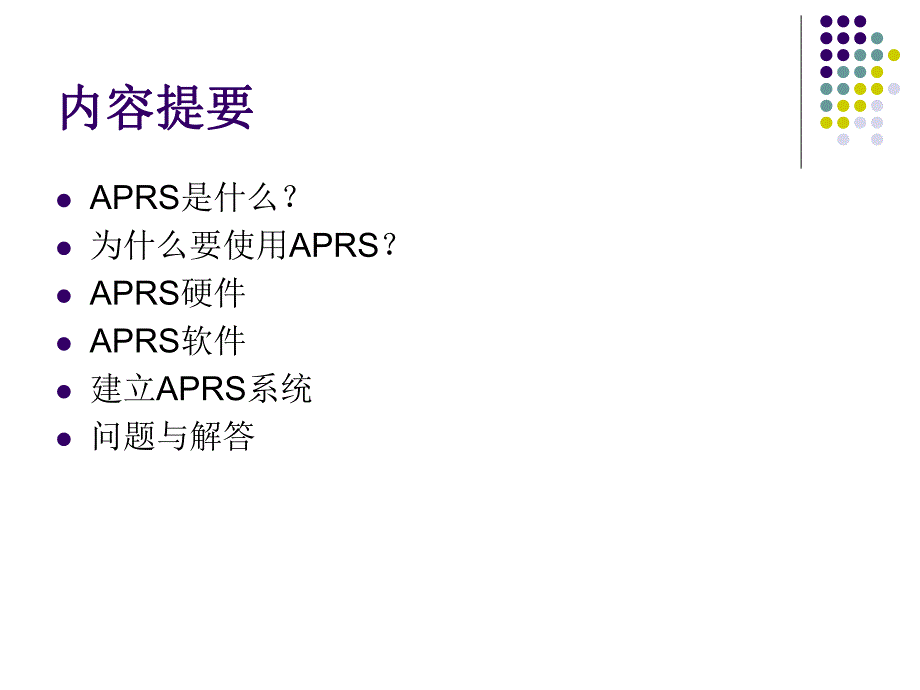

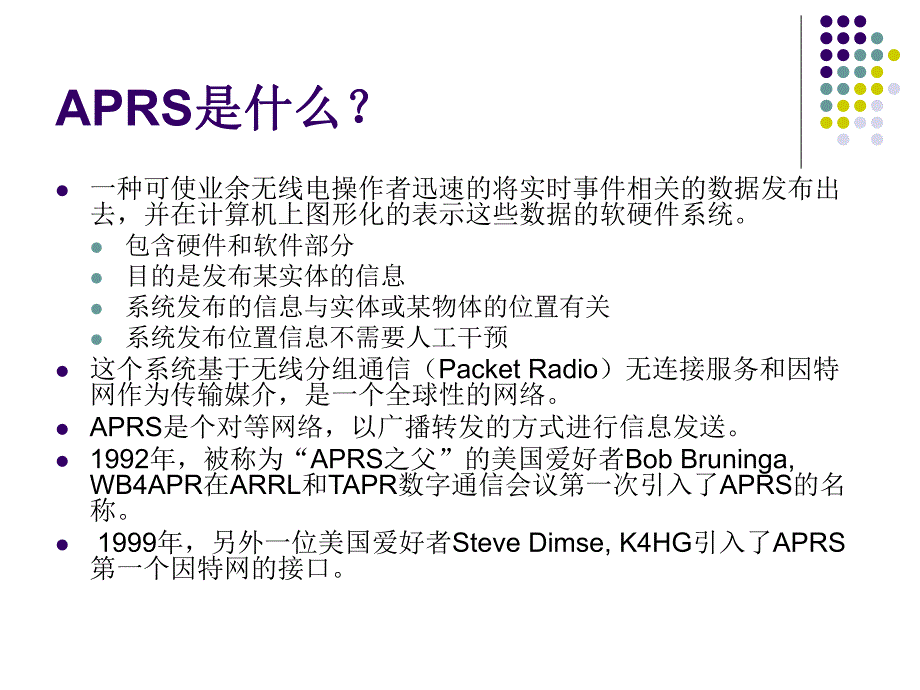

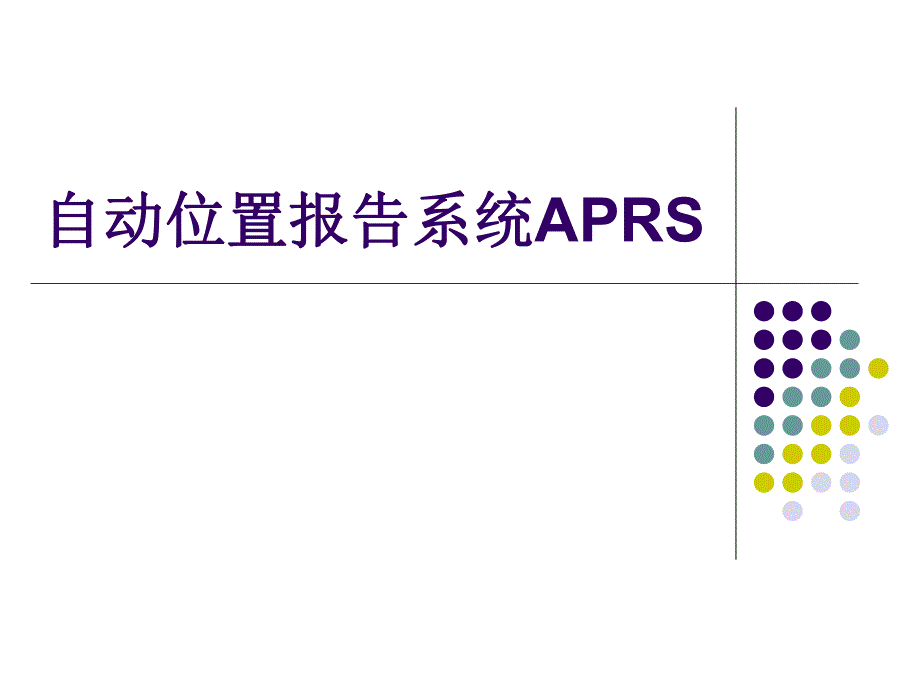

1、自动位置报告系统自动位置报告系统APRS内容提要内容提要lAPRS是什么？l为什么要使用APRS？lAPRS硬件lAPRS软件l建立APRS系统l问题与解答APRS是什么？是什么？l一种可使业余无线电操作者迅速的将实时事件相关的数据发布出去，并在计算机上图形化的表示这些数据的软硬件系统。l包含硬件和软件部分l目的是发布某实体的信息l系统发布的信息与实体或某物体的位置有关l系统发布位置信息不需要人工干预l这个系统基于无线分组通信（Packet Radio）无连接服务和因特网作为传输媒介，是一个全球性的网络。lAPRS是个对等网络，以广播转发的方式进行信息发送。l1992年，被称为“APRS之父”
2、的美国爱好者Bob Bruninga,WB4APR在ARRL和TAPR数字通信会议第一次引入了APRS的名称。l 1999年，另外一位美国爱好者Steve Dimse,K4HG引入了APRS第一个因特网的接口。APRS的组成的组成为什么要使用为什么要使用APRS？l我开车下班的途中，我的家人可以随时通过因特网了解我的位置l与他人作QSO的时候，可以从显示屏上观察到他的位置、距离、速度和方位l第一时间了解到台风的生成、发展和影响l实时了解全世界的详细天气状况l车不幸被偷，却从APRS系统中了解到它的最后出现位置，然后抓到小偷APRS并不遥远并不遥远l你不必拥有电台执照和业余电台设备，就可以通过因
3、特网体验APRSl如果你有GPS和业余电台，可以只花费100元制作一个叫TT的小设备，就能将自己的位置发布出去l如果你有业余电台和电脑，可以通过AGWPE软件模拟成TNC，体验更多的APRS功能l如果你拥有更多设备，你可以设置数字中继或因特网网关甚至服务器，为本地乃至全球的爱好者提供服务APRS硬件硬件-1l电台l普通电台，建议能覆盖144.640MHz亚洲APRS统一频率的FM手持对讲机或车载台，二手设备价几百元l集成TNC功能的电台，如KENWOOD TH-D7A、TM-D700A，可直接连接GPS用于APRS工作，价贵APRS硬件硬件-2lTNCl美国PacComm或Kantronics
4、原装设备，不需要电脑可直接支持APRS，比如KPC3+，不到200美圆l老式的TNC2兼容TNC，配合电脑和软件，价几十美圆，国内不多lKISS TNC，配合电脑和软件，可自制l声卡TNC，配合电脑和AGWPE软件，可自制接口，几十元，但是对电脑的声卡性能有一定要求APRS硬件硬件-3lGPSl可使用手持、车载、OEM板等l必须支持NMEA-0183格式输出，4800波特，RS232或反向TTL电平，一般应含GPGGA和GPRMC语句APRS硬件硬件-4l电脑l最好至少带一个串口l如需要实验声卡TNC，需要有优质的声卡l如需要作为因特网网关，需稳定的宽带因特网接入APRS硬件硬件-5l自制硬件
5、lTT：GPS到电台的接口，用于APRS的发送lW2FS KISS TNC：一种简易的可利用PIC单片机和1200bps MODEM芯片实现的TNC，必须配合软件使用l声卡TNC接口：实际上就是音频接口和串口PTT控制线，成本最低APRS软件软件-1lUI-View 32bit V2.03l支持Windows 98/2000/XPl已故英国爱好者G4IDE开发l功能强大，风靡欧洲，正席卷全球l国内爱好者使用得最多的软件l有汉化版本l需要电子邮件注册，注册费为自愿向当地癌症研究组织捐款120元人民币，因为软件作者不久前死于癌症lwww.uiview.orgAPRS软件软件-2lWinAPRSl美
6、国最为流行的APRS软件l支持精确地图l需注册费l还没有汉化版本lwww.winaprs.orgAPRS软件软件-3lAGWTrackerlAGWPE声卡TNC作者的作品l占用大量CPU资源，运行慢l需49美圆注册费l还没有汉化版本lhttp:/www.elcom.gr/sv2agw/tracker.htmAPRS软件软件-4lAPRS软件可运行于LINUX、MAC、WINDOWS、DOS等操作系统lAPRS软件可运行于PC、笔记本和PDA上l其它软件，如MacAPRS、APRS/CE、XASTIR等建立建立APRS系统系统-1l亚洲统一频点：144.640MHz FMl移动APRS电台：GP
7、S+TT+电台l实验性固定APRS电台：GPS（可选）+电台+电脑（声卡+AGWPE软件+注册过的UI-View软件）l固定APRS电台：GPS（可选）+电台+TNC+电脑（注册过的UI-View软件）建立建立APRS系统系统-2l独立数字中继：电台+TNCl实验性数字中继：电台+电脑（声卡+AGWPE软件+AGWUIDIGI软件）l因特网网关：GPS（可选）+电台+TNC+电脑（注册过的UI-View软件）+稳定的宽带因特网接入APRS电台一般设置电台一般设置l呼号和SSID，如BD6CR-1SSID可以是0-15，BD6CR-0=BD6CRl电台经纬度（如有GPS，则GPS会自动提供）l中继路径，推荐通用路径RELAY,WIDE,WIDEl信标文本，周期性发送的文字，一般应用英文，一般写上自己的名字、QTH、电子邮件地址等信息，如Adam Rong,Shanghai,rongustc.edul符号，就是显示在别人地图上的小图标，比如说一个房子或一辆小汽车实际演示实际演示l一个点对点的APRS网络，由一个移动APRS发射电台和一个固定APRS接收电台构成，移动台的移动轨迹会被自动显示在接收台的电脑上，应用于位置跟踪l移动APRS发射台：GPS+TT+手持对讲机l固定APRS接收台：电台+TNC（可选）+电脑（声卡+AGWPE+UI-View/AGWTracker）
