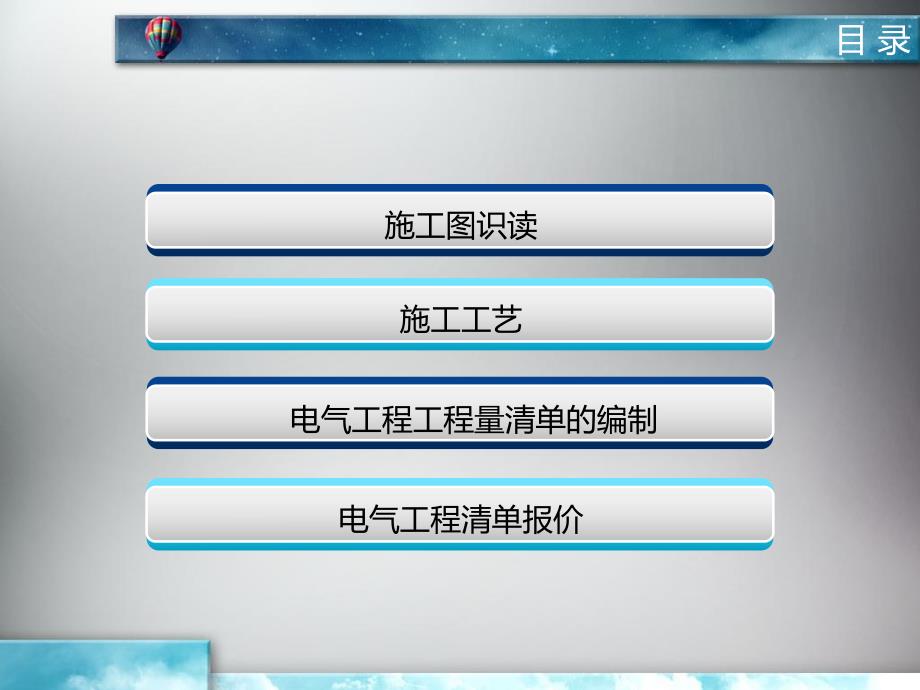

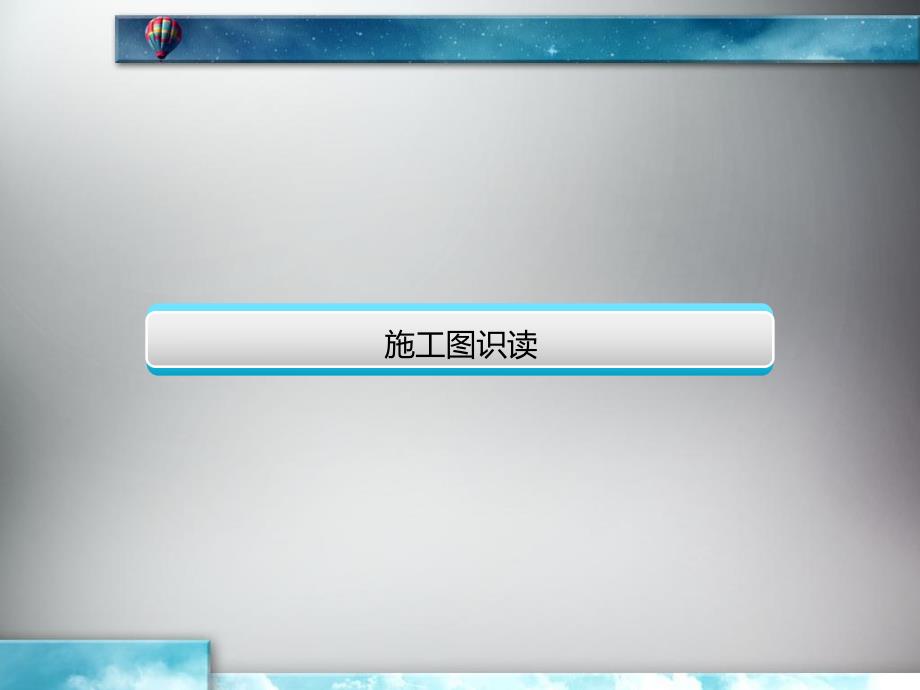

1、建筑电气工程预算建筑电气工程预算施工图识读施工工艺电气工程工程量清单的编制电气工程清单报价目 录施工图识读 目录目录电气施工图的组成及阅读方法电气施工图的组成及阅读方法1照明灯具及配电线路的标注形式照明灯具及配电线路的标注形式2电气施工图电气施工图3 3 电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。一、电气施工图的特点及组成一、电气施工图的特点及组成 （1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。（2）电气线路都必须构成闭合回路。（3）线路中的各种设备、元件都是通过导线(
2、电缆)连接成为一个整体的。（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。（5）建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。电气工程图的特点电气工程图的特点（1）图纸目录与设计说明 包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。（2）主要材料设备表 包括工程中所使用的各种设备和材料的名称、
3、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。二、电气施工图的组成二、电气施工图的组成（3）系统图 如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。（4）平面布置图 平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施
4、工。（5）控制原理图 包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。（6）安装接线图 包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。（7）安装大样图（详图）安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。（1）熟悉电气图例符号，弄清图例、符号所代表的内容。常用的电气工程图例及文字符号可参见国家颁布的电气图形符号标准。（2）针对一套电气施工图，一般应先按以下顺序阅读，然后再对某部分内容进行重点识读。看标题栏及图纸目录 了解工程名称、项目内容、设计
5、日期及图纸内容、数量等。看设计说明 了解工程概况、设计依据等，了解图纸中未能表达清楚的各有关事项。三、电气施工图的阅读方法三、电气施工图的阅读方法 看设备材料表 了解工程中所使用的设备、材料的型号、规格和数量。看系统图 了解系统基本组成，主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等，掌握该系统的组成概况。看平面布置图 如照明平面图、防雷接地平面图等。了解电气设备的规格、型号、数量及线路的起始点、敷设部位、敷设方式和导线根数等。平面图的阅读可按照以下顺序进行：电源进线总配电箱干线支线分配电箱电气设备。看控制原理图 了解系统中电气设备的电气自动控制原理，以指导设备安装调试工作。看安
6、装接线图 了解电气设备的布置与接线。看安装大样图 了解电气设备的具体安装方法、安装部件的具体尺寸等。(3)抓住电气施工图要点进行识读 在识图时，应抓住要点进行识读，如：在明确负荷等级的基础上，了解供电电源的来源、引入方式及路数；了解电源的进户方式是由室外低压架空引入还是电缆直埋引入；明确各配电回路的相序、路径、管线敷设部位、敷设方式以及导线的型号和根数；明确电气设备、器件的平面安装位置。(4)结合土建施工图进行阅读 电气施工与土建施工结合得非常紧密，施工中常常涉及各工种之间的配合问题。电气施工平面图只反映了电气设备的平面布置情况，结合土建施工图的阅读还可以了解电气设备的立体布设情况。(5)熟悉
7、施工顺序，便于阅读电气施工图。如识读配电系统图、照明与插座平面图时，就应首先了解室内配线的施工顺序。根据电气施工图确定设备安装位置、导线敷设方式、敷设路径及导线穿墙或楼板的位置；结合土建施工进行各种预埋件、线管、接线盒、保护管的预埋；装设绝缘支持物、线夹等，敷设导线；安装灯具、开关、插座及电气设备；进行导线绝缘测试、检查及通电试验；工程验收。（6）识读时，施工图中各图纸应协调配合阅读 对于具体工程来说，为说明配电关系时需要有配电系统图；为说明电气设备、器件的具体安装位置时需要有平面布置图；为说明设备工作原理时需要有控制原理图；为表示元件连接关系时需要有安装接线图；为说明设备、材料的特性、参数时
8、需要有设备材料表等。这些图纸各自的用途不同，但相互之间是有联系并协调一致的。在识读时应根据需要，将各图纸结合起来识读，以达到对整个工程或分部项目全面了解的目的。灯具的标注是在灯具旁按灯具标注规定标注灯具数量、型号、灯具中的光源数量和容量、悬挂高度和安装方式。灯具光源按发光原理分为热辐射光源（如白炽灯和卤钨灯）和气体放电光源（荧光灯、高压汞灯、金属卤化物灯）。照明灯具的标注格式为：ab(cdl)/e f a同类照明灯具个数 b灯具的型号或者编号 c照明灯具的灯泡数 d灯泡或者灯管的功率（w）e灯具安装高度（m）f灯具安装方式 l电光源的种类（一般不标注）（一）照明灯具的标注（一）照明灯具的标注照
9、明灯具及配电线路的标注形式照明灯具及配电线路的标注形式 常用电源种类代号电光源类型电光源类型代号代号电光源类型电光源类型代号代号白炽灯荧光灯碘钨灯INFLI汞灯钠灯HgNa 常用灯具类型及代号灯具类型灯具类型代号代号灯具类型灯具类型代号代号花灯吸顶灯壁灯普通吊灯荧光灯HDBPY防水防尘灯搪瓷伞罩灯隔爆灯柱灯投光灯FSGZT 照明灯具安装方式代号及代号新旧对照表灯具安装方式灯具安装方式新标准新标准旧标准旧标准线吊式链吊式管吊式壁装式吸顶式吸顶嵌入式墙装嵌入式CPCHPWCCRWRXLGBDDRBR 例如:5YZ40240/2.5Ch表示5盏YZ40直管型荧光灯，每盏灯具中装设2只功率为40W的灯
10、管，灯具的安装高度为2.5m，灯具采用链吊式安装方式。如果灯具为吸顶安装，那么安装高度可用“”号表示。在同一房间内的多盏相同型号、相同安装方式和相同安装高度的灯具，可以标注一处。例如:20YU60160/3CP表示20盏YU60型U形荧光灯，每盏灯具中装设1只功率为60W的U形灯管，灯具采用线吊安装，安装高度为3m。配电线路的标注用以表示线路的敷设方式及敷设部位，采用英文字母表示。配电线路的标注格式为：a-b(cd)-e-f a线路编号或者线路功能的符号 b导线型号 c导线根数 d导线截面积 e导线辐射方式或者穿管管径 f导线敷设部位 （二）配电线路的标注（二）配电线路的标注 常用绝缘导线型号
11、型号名称名称主要用途主要用途备注备注BXBLXBXRBVBLVBVRBVVBLVVBXF铜芯橡皮线铝芯橡皮线铜芯橡皮软线铜芯塑料线铝芯塑料线铜芯塑料软线铜芯塑料护套线铝芯塑料护套线铝芯氯丁橡皮线固定敷设用B布线用布线用X橡皮绝缘橡皮绝缘V塑料绝缘塑料绝缘L铝芯（铜芯不铝芯（铜芯不表示）表示）R软导线软导线RVSRCB铜芯塑料绞刑软线铜芯塑料绞刑软线铜芯塑料平型软线铜芯塑料平型软线用于盘内配用于盘内配线及小功率线及小功率用电设备用电设备 线路敷设方式文字符号中文名称中文名称文字代号文字代号中文名称中文名称文字代号文字代号明敷暗敷瓷瓶配线铝卡线配线瓷卡配线塑料夹配线穿阻燃半硬塑料管配线ECKALP
12、LPCLFPC电线管配线钢管配线硬塑料管配线金属线槽配线塑料线槽配线电缆桥架配线钢索配线金属软管配线MTSCPCMRPRCTMPMC 线路敷设部位文字符号中文名称中文名称文字符号文字符号中文名称中文名称文字符号文字符号梁柱墙地板BCLWF构架顶棚吊顶RCSC 例如：BV(350+125)SC50FC表示线路是铜芯塑料绝缘导线，三根50mm2，一根25mm2，穿管径为50mm的钢管沿地面暗敷。又例如：BLV(360+235)SC70WC表示线路为铝芯塑料绝缘导线，三根60mm2，两根35mm2，穿管径为70mm的钢管沿墙暗敷。（三）照明配电箱的标注（三）照明配电箱的标注 开关及熔断器的表示，也为
13、图形符号加文字标注，其文字标注格式一般为 若需要标注引入线的规格时，则标注为ba a-b-c/ic/i（四）开关及熔断器的标注（四）开关及熔断器的标注b-c/ia d(ef)-g a设备编号 b设备型号 c额定电流 i整定电流 d导线型号 e导线根数 f导线截面 g导线敷设方式 例如:标注Q3DZ10100/3100/60,表示编号为3号的开关设备，其型号为DZ10100/3，即装置式3极低压空气断路器，其额定电流为100A，脱扣器整定电流为60A。电气施工图电气施工图 设计说明一般是一套电气施工图的第一张图纸，主要包括：（1）工程概况;（2）设计依据;（3）设计范围;（4）供配电设计;（5）
14、照明设计;（6）线路敷设;（7）设备安装;（8）防雷接地;（9）弱电系统;（10）施工注意事项。一、一、常用电气施工图介绍常用电气施工图介绍（一）（一）设计说明设计说明 识读一套电气施工图，应首先仔细阅读设计说明，通过阅读，可以了解到工程的概况、施工所涉及到的内容、设计的依据、施工中的注意事项以及在图纸中未能表达清楚的事宜。下面的例子是某公寓的电气设计说明，通过它来初步了解电气施工图的设计说明。设 计 说 明一、设计依据1民用建筑电气设计规范（JGJ/T 1692）；2建筑物防雷设计规范（GB 5005794 2000年版）；3有线电视系统工程技术规范（GB 5020094）；4其他有关国家及
15、地方的现行规程、规范及标准。二、设计内容本工程电气设计项目包括380V/220V供配电系统、照明系统、防雷接地系统和电视电话系统。三、供电系统1供电方式本工程拟由小区低压配电网引来380V/220V三相四线电源，引至住宅首层总配电箱，再分别引至各用电点；接地系统为TN-C-S 系统，进户处零线须重复接地，设专用PE线，接地电阻不大于4；本工程采用放射式供电方式。2线路敷设低压配电干线选用铜芯交联聚乙烯绝缘电缆（YJV）穿钢管埋地或沿墙敷设；支干线、支线选用铜芯电线（BV）穿钢管沿建筑物墙、地面、顶板暗敷设。四、照明部分1本工程按普通住宅设计照明系统。2所有荧光灯均配电子镇流器。3卫生间插座采用
16、防水防溅型插座；户内低于1.8m的插座均采用安全型插座。4各照明器具的安装高度详见主要设备材料表。五、防雷接地系统1本工程按民用三类建筑防雷要求设置防雷措施，利用建筑物金属体做防雷及接地装置，在女儿墙上设人工避雷带，利用框架柱内的两根对角主钢筋做防雷引下线，并利用结构基础内钢筋做自然接地体，所有防雷钢筋均焊接连通，屋面上所有金属构件和设备均应就近用10镀锌圆钢与避雷带焊接连通，接地电阻不大于4，若实测大于此值应补打接地极直至满足要求；具体做法详见相关图纸。2本工程设总等电位联接。应将建筑物的PE干线、电气装置接地极的接地干线、水管等金属管道、建筑物的金属构件等导体作等电位联接。等电位联结做法按国标02D5012 等电位联接安装。3所有带洗浴设备的卫生间均作等电位联接，具体做法参见98ZD50151、52。4过电压保护：在电源总配电柜内装第一级电涌保护器(SPD)。5本工程接地形式采用TNCS系统，电源在进户处做重复接地，并与防雷接地共用接地极。六、电话、宽带系统1电话电缆由室外穿管埋地引入首层的电话组线箱，再引至各个用户点；2电话系统的管线、出线盒均为暗设，管线规格型号见系统图。七、共
