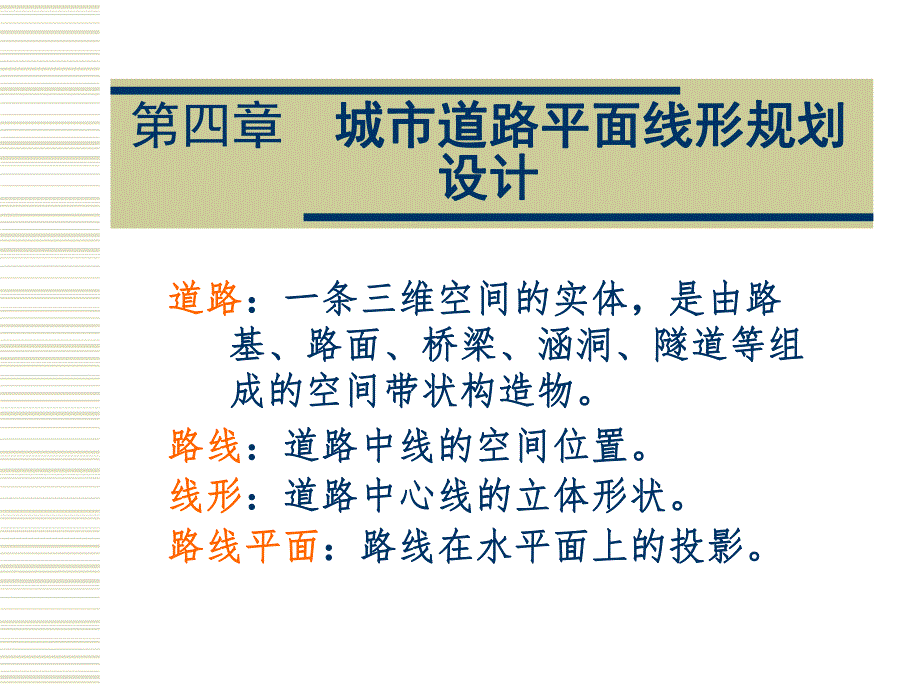

1、第四章 城市道路平面线形规划城市道路平面线形规划设计设计道路道路：一条三维空间的实体，是由路：一条三维空间的实体，是由路基、路面、桥梁、涵洞、隧道等组基、路面、桥梁、涵洞、隧道等组成的空间带状构造物。成的空间带状构造物。路线路线：道路中线的空间位置。：道路中线的空间位置。线形线形：道路中心线的立体形状。：道路中心线的立体形状。路线平面路线平面：路线在水平面上的投影。：路线在水平面上的投影。w 路线纵断面路线纵断面：沿中线竖直剖切再行展开：沿中线竖直剖切再行展开的断面（展开是指展开平面、纵坡不的断面（展开是指展开平面、纵坡不变）。变）。w 路线横断面路线横断面：中线上任一点的法向切面。：中线上任

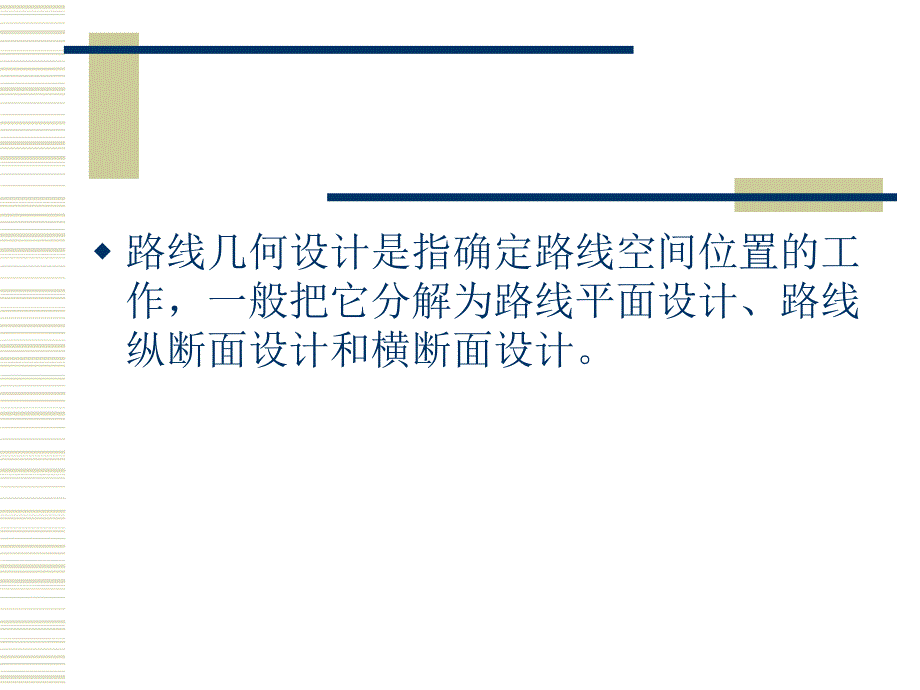

2、一点的法向切面。w。w 路线几何设计是指确定路线空间位置的工作，一般把它分解为路线平面设计、路线纵断面设计和横断面设计。第一节 平面线形规划设计的内容1 1、道路线形指道路路幅中心线（又称中线）的立、道路线形指道路路幅中心线（又称中线）的立体形状。体形状。道路平面线形指道路中线在平面上的投影形状。道路平面线形指道路中线在平面上的投影形状。平面线形是由直线和曲线组合而成的。平面线形是由直线和曲线组合而成的。2 2、平曲线通常由圆曲线及两端缓和曲线组成。当、平曲线通常由圆曲线及两端缓和曲线组成。当圆曲线半径足够大时可以使直线与圆曲线直接圆曲线半径足够大时可以使直线与圆曲线直接衔接（相切）；当设计车
3、速较高、圆曲线半径衔接（相切）；当设计车速较高、圆曲线半径较小时，直线与圆曲线之间以及圆曲线之间要较小时，直线与圆曲线之间以及圆曲线之间要插设缓和曲线。插设缓和曲线。第一节 平面线形规划设计的内容 （1）城市道路转折角度不大，可把转折点设在交叉口，）城市道路转折角度不大，可把转折点设在交叉口，使道路线形呈折线状，这样可以减少道路上的弯道，便使道路线形呈折线状，这样可以减少道路上的弯道，便于道路施工和管线埋设，也有利于道路两侧建筑的布置。于道路施工和管线埋设，也有利于道路两侧建筑的布置。（2）如果转折点必须设置在路段上，则需要根据车辆）如果转折点必须设置在路段上，则需要根据车辆运行要求设置成曲线
4、，曲线又可分为曲率半径为常数的运行要求设置成曲线，曲线又可分为曲率半径为常数的圆曲线和曲率半径为变数的缓和曲线。圆曲线和曲率半径为变数的缓和曲线。第一节 平面线形规划设计的内容 3、城市道路平面线形规划设计的主要任务为：、城市道路平面线形规划设计的主要任务为：（1）根据道路网规划确定的道路走向、道路之间的方根据道路网规划确定的道路走向、道路之间的方位关系，以道路中线为准，考虑地形、地物、城市建设位关系，以道路中线为准，考虑地形、地物、城市建设用地的影响，用地的影响，（2）根据行车技术要求确定道路用地范围内的平面线）根据行车技术要求确定道路用地范围内的平面线形，以及组成这些线形的直线、曲线和它们
5、之间的衔接形，以及组成这些线形的直线、曲线和它们之间的衔接关系；对于小半径曲线，还应当考虑行车视距、路段的关系；对于小半径曲线，还应当考虑行车视距、路段的加宽和道路超高设置等要求。加宽和道路超高设置等要求。第一节 平面线形规划设计的内容4、城市道路平面线形规划分为总体规划、详细规划两个城市道路平面线形规划分为总体规划、详细规划两个阶段：阶段：（1 1）总体规划阶段的城市道路平面线形规划主要是根据）总体规划阶段的城市道路平面线形规划主要是根据城市主要交通联系方向确定城市主要道路中心线的走向城市主要交通联系方向确定城市主要道路中心线的走向,并进一步确定城市路网。并进一步确定城市路网。（2 2）详细
6、规划阶段的城市道路平面线形规划设计，一般）详细规划阶段的城市道路平面线形规划设计，一般是在上一层次已经确定的城市道路网规划基础上进行的，是在上一层次已经确定的城市道路网规划基础上进行的，需要进一步详细确定用地范围内各级道路主要特征点的需要进一步详细确定用地范围内各级道路主要特征点的坐标、曲线要素等内容，便于进一步的道路方案设计。坐标、曲线要素等内容，便于进一步的道路方案设计。第二节 平曲线规划设计w 一、路线平面基本线形w 在平面线形中，基本线形是和汽车的行驶状态相对应的，具有如下的几何性质：1直线：曲率为零，汽车车身轴向与汽车行驶方向的夹角为零。2圆曲线：曲率为不为零的常数，汽车车身轴向与汽
7、车行驶方向的夹角为固定值。3缓和曲线：曲率为变数，汽车车身轴向与汽车行驶方向的夹角为变数。现代道路的平面线形正是由上述三种线形直线、圆曲线和缓和曲线所构成的，我们称之为“平面线形三要素”。w 1、基本型曲线：按直线缓和曲线圆曲线缓和曲线直线的顺序组合，基本型中的缓和曲线参数、圆曲线最小长度都应符合有关规定。两缓和曲线参数可以相等，也可以根据地形条件设计成不相等的非对称型曲线。从线形的协调性看，宜将缓和曲线、圆曲线、缓和曲线之长度比设计成1：1：1。w 2、S型曲线：两个反向圆曲线用回旋线连接的组合，见图：S型相邻两个缓和曲线参数宜相等。当采用不同的参数时，A1与A2之比应小1.5为宜。w 3、
8、复曲线：两个以上同向缓和曲线间在曲率相等处相互连接的形式，见图。复合型的两个缓和曲线参数之比应控制在：A1：A2l：1.5 复合型回旋线除了受地形和其他特殊限制的地方外一般很少使用，多出现在互通式立体交叉的匝道线形设计中。w w 4、回头曲线：山区道路在山坡盘旋上升时所采用的一种回转形曲线。如果遇到山坡陡峭起伏，上下两控制点的高差大，靠自然展线无法取得必要的距离以克服高差时，路线可利用地形设置回头曲线，其作用是展长距离以使不超过最大纵坡。回头曲线应尽可能选择在山坡较缓的开阔地段上，采用发针的形状反复来回逐渐上升的线形。它有多种形式，有对称的，有不对称的，也有偏向一侧的，应根据地形条件和行车要求
9、选用。w w 5、卵型曲线：用一个缓和曲线连接两个同向圆曲线的组合，见图。卵型上的缓和曲线参数A不应小于该级公路关于缓和曲线最小参数的规定，同时为满足视觉要求，宜控制在下列范围之内：A（1.2.31）式中：A缓和曲线参 数：小 圆 半 径（m）。两圆曲线半径之比也应控制在下式的范围之内；0.20.8（1.2.32）式中：小圆半径（m）。w w 6、凸型曲线：在两个同向缓和曲线之间不插入圆曲线而径相衔接的组合，见图1.2.16。凸型的缓和曲线的参数及其连接点的曲率半径，应分别符合容许最小缓和曲线参数和圆曲线一般最小半径的规定。w w 7、C型曲线:同向曲线的两回旋线在曲率为零处径相衔接的形式，见
10、图1.2.18。其连接处的曲率为零，相当于两基本型的同向曲线中间直线长度为零，这种线形对行车也会产生不利影响。因此，型曲线只有在特殊地形条件下方可采用。w 二、直线：w 1、概述w 直线适用于地形平坦、视线目标无障碍处。在平原区，直线作为主要线形要素是适宜的。直线有测设简单、前进方向明确、路线短捷等优点，直线路段能提供较好的超车条件，对双车道公路有必要在间隔适当距离处设置一定长度的直线，在美学上直线也有其特点。但直线过长、景色单调，往往会出现过高的车速或司机由于缺乏警觉易疲劳而发生事故，并且在地形变化复杂地段，工程费用高。w（1）、直线的优点w.里程最短w.定线、设计、量距、绘图、计算、放样方
11、便。w.无视距障碍w.驾驶方便w.车辆不受离心力作用乘车舒适w（2）直线的缺点w.对地形适应性差w.行车单调易产生疲劳w 1、描述直线的指标w（1）最大直线长度：目前最大直线长度的量化还是一个需要研究的课题，目前各国有不同的处理方法，德国和日本规定20V(单位为米，V为计算行车速度，用公里/小时为单位)，美国为180s的行程，我国对于设计速度大于或等于60km/h的公路最大直线长度为以汽车按设计速度行驶70s 左右的距离控制，一般直线路段的最大长度(以m 计)应控制在设计速度(以km/h 计)的20 倍为宜。w（2）同向曲线间最小长度：若在同向曲线间插入短直线容易产生把直线和两端的曲线看成为反
12、向曲线的错觉,当直线过短时甚至可能把两个曲线看成一个曲线，容易造成司机的判断错误。对于设计速度大于或等于60km/h的公路，同向曲线之间直线的最小长度(以m计)以不小于设计速度(以km/h 计)的6倍为宜。w（3）反向曲线间最小长度：在转向相反的两个圆曲线之间，如果没有设置缓和曲线，考虑到设置超高、加宽缓和段以及驾驶人员转向操作的需要，宜设置一定长度的直线。对于设计速度大于或等于60km/h的公路，反向曲线之间的最小直线长度(以m 计)以不小于设计速度(以km/h 计)的2倍为宜。w 3、关于直线的运用w 直线的最大与最小长度应有所限制，一条公路的直线与曲线的长度设计应合理。最大直线长度不必太
13、拘泥，最小长度应该保证。w 在直线的使用中，值得注意的是有关直线长度的问题，一般来说对直线的长度应该有所限制。当不得已采用过长直线时，为弥补景观单调之缺陷，应结合沿线具体情况采取相应的技术措施予以处理。但还要注意以下几个问题：w（1）在长直线上纵坡不宜过大。因为长直线再加下陡坡行驶，更容易导致超速行驶，造成交通事故。（2）长直线适于与大半径凹形竖曲线组合。（3）当道路两侧地形过于空旷时，应采取一定的技术措施改善单调的景观。（4）长直线或长下坡尽头，宜于连接大半径的平曲线。w 宜采用直线线形的路段：w（1）不受地形、地物限制的平坦地区或山 间的开阔谷地；w（2）市镇及其近郊，或规划方正的农耕区等
14、以直线条为主的地区；w（3）长的桥梁、隧道等构造物路段；w（4）路线交叉点及其前后；w（5）双车道公路提供超车的路段。w 我国地域广阔，各地的地形条件、气候条件都有很大的差异，因此做出统一的规定具有很大的难度。但通过对道路现状和交通事故的调查以及对驾驶人员和乘客的心理反应的调查，也得出了带有普遍意义的结果：（1）位于城市附近的道路，由于建筑物和城市风光的映衬，一般来说对于直线长度没有太多的限制。w（2）对于乡间的公路，由于道路周围的环境过于单调，如果直线过长，就会使人的情绪受到影响，驾驶人员就会希望快速驶离直线，这时极易导致驾驶员超速行驶造成交通事故且事故危害程度随直线的增长而增大。（3）对于
15、大戈壁、大草原等地域开阔的地区，有时直线长度会达数十公里。在这样的地区行车，驾驶员极易疲劳，也容易超速行驶，但除了选择直线以外别无选择，如果人为地设置曲线往往不能改善景观的单调，反而会增加路线长度和驾驶操作的难度。w 三、圆曲线 w 1、概述w 在城市道路规划设计中，一般采用圆弧曲线连接直线路在城市道路规划设计中，一般采用圆弧曲线连接直线路段，为了使线形平顺，必须是切点相连。段，为了使线形平顺，必须是切点相连。w 圆曲线是路线平面设计中的主要组成部分，常用的单曲线、复曲线、双（多）交点曲线、虚交点曲线、回头曲线等均包含了圆曲线，圆曲线具有易与地形相协调、可循性好、线形美观、容易测设等优点，使用
