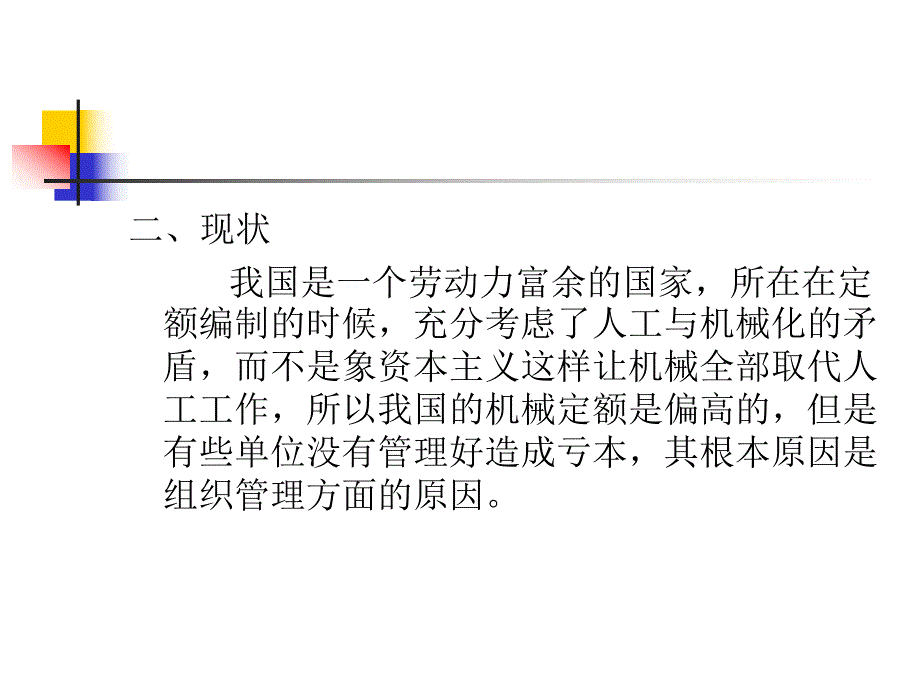

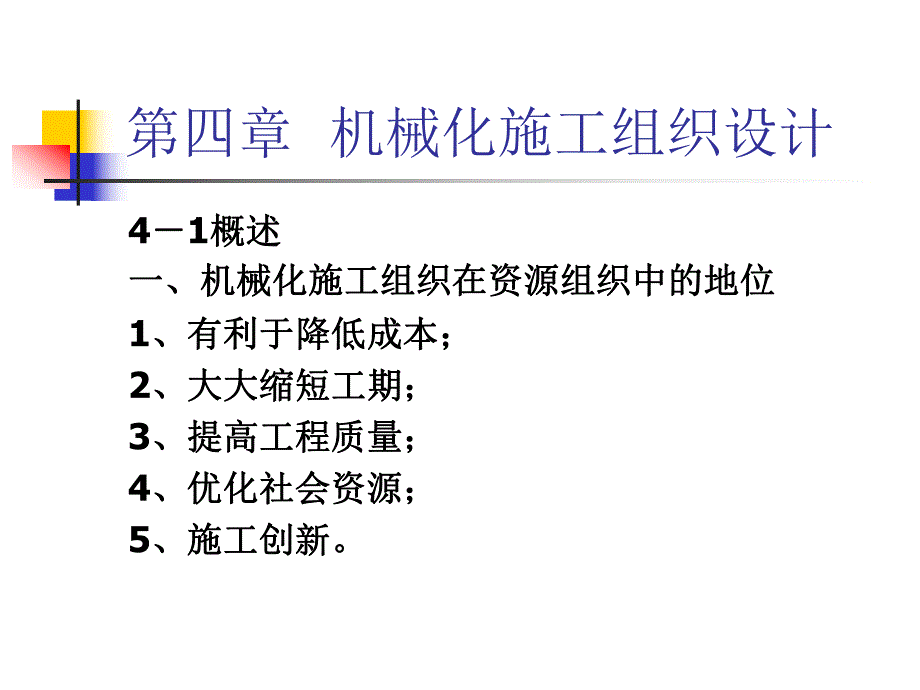

1、第四章 机械化施工组织设计41概述概述一、机械化施工组织在资源组织中的地位一、机械化施工组织在资源组织中的地位1、有利于降低成本；、有利于降低成本；2、大大缩短工期；、大大缩短工期；3、提高工程质量；、提高工程质量；4、优化社会资源；、优化社会资源；5、施工创新。、施工创新。二、现状 我国是一个劳动力富余的国家，所在在定额编制的时候，充分考虑了人工与机械化的矛盾，而不是象资本主义这样让机械全部取代人工工作，所以我国的机械定额是偏高的，但是有些单位没有管理好造成亏本，其根本原因是组织管理方面的原因。三 机械化施工组织设计的任务1.把握各种施工机具的性能和用途；2.确定在不同施工环境及施工方案下，

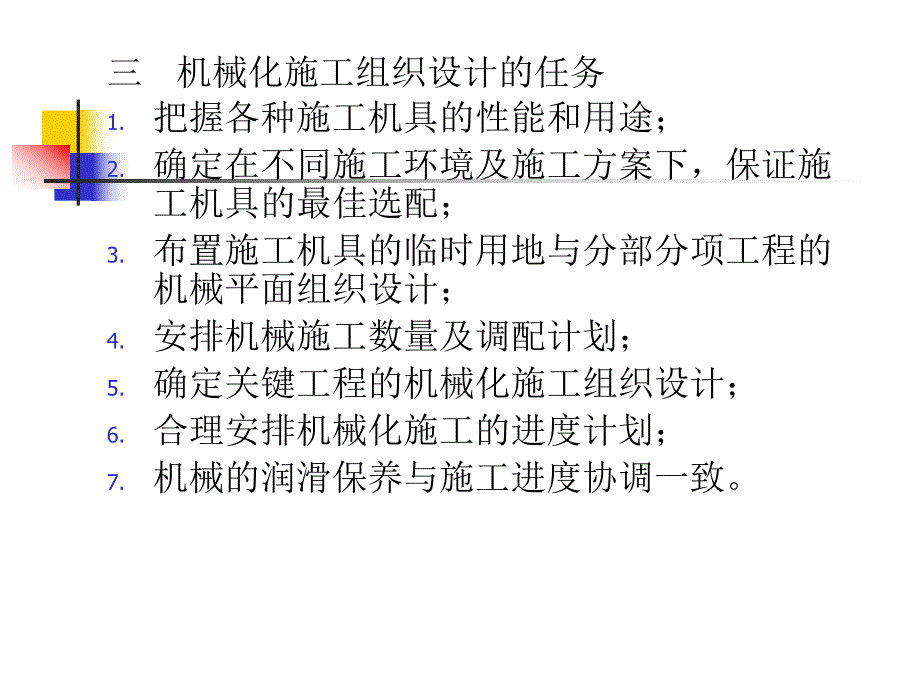

2、保证施工机具的最佳选配；3.布置施工机具的临时用地与分部分项工程的机械平面组织设计；4.安排机械施工数量及调配计划；5.确定关键工程的机械化施工组织设计；6.合理安排机械化施工的进度计划；7.机械的润滑保养与施工进度协调一致。四、机械化施工组织的影响因素1.机械完好率；2.气候影响施工方案与机械搭配；3.机械配套技术；4.机械操作员配合；5.用台班总数量与使用寿命。4-2机械化施工组织原理一、机械化施工组织的基本原则1.施工连续高效运转，确保满足工程质量标准、技术标准；2.主导机械选择、控制合理，配套机械的选择与周围环境条件协调一致；3.提高机械的使用率，满足均衡使用要求，降低人员的工作强度4
3、.安装调试简便，转场运输方便，不形成交叉作业；5.降低机械使用费，减少机械闲置，配套机械协调作业达到经济目标。二、机械化施工组织设计的内容1、机械化施工总体计划内容确定施工计划总工期；重点工程的机械施工方案和方法；机械化施工的步骤和操作规程、相关的机械管理人员；机械最佳配置、各季度计划台班数量；机械施工平面设置与机械占地布设；确定机械施工的总体进度计划。2、机械化施工分部分项工程计划内容分部分项工程日进度计划图表；工程项目机械配合施工的安排计划（施工方法、机械种类）；机械施工技术、安全保证措施；机械检修、保养计划和措施；机械的临时占地布设和现场平面组织措施。三、机械的维修及保养计划三、机械的维
4、修及保养计划四、经济车辆数的确定方法四、经济车辆数的确定方法1、一般方法1）铲斗容积比的选择 挖掘机和汽车的利用率达到最高值时的理论铲斗容积比（汽车容量与挖掘机斗容量之比）是随着运距的增加而提高，随着汽车平均行驶速度增快而降低，即随汽车的循环时间增加而提高的 铲斗容积比 国内 理论 12.5km 3-5 4-7 35km 7-8 7-10 宜取低值 2）汽车载重量的利用程度：它与铲斗容积比，汽车载重量或车箱容积以及土的密度等因素有关。装满自卸车车箱所需铲装次数n一般应满足式中Q自卸车的载重量,t W铲斗中土的重量，t V1铲斗中土的松方容积，m3 V铲斗容积，m31VVnWQ3）与一台挖掘机，
5、装载机配套适宜的自卸车辆数N N=T/t1（取大于此数的整数）式中T为自卸车的工作循环时间Tt1t2+t3+t4(min)t1用装载机械装满一车箱所需时间t2重车运输行驶时间和空车返回的行驶时间t3在卸料点倒车转向和卸料的时间t4在装载机械近弯的倒车时间2、优化方法排队法 采用统计学来处理装车时间和行驶时间变化的方法。设N为车队中汽车的车辆数；为汽车的平均到达率以每小时达到的次数计（按无延误计算，不包括装车时间），L为挖掘机每小时平均装车辆数；R=/L为每小时的到达率与每小时装车辆数的比值。设P0为挖掘机无车可装的概率；P挖掘机有一辆车或辆车可装的概率。因此在挖掘机前不是无车可装，就是有一辆车
6、可装。概率PO和P之和必1故PO1-P为了计算P和Po可先求R值：式中：Qw挖掘机的生产率 V汽车车箱的堆装容积 挖掘机无车可装的概率PO和有车可装的概率P，取决于汽车的车辆数N和R。P0值，可用下式精确计算出来。运用排队论法确定挖、运机群可能达到的生产率Q可以计算出：Q1.03QWPt 式中QW为挖掘机的正常生产率 1.03指计算值与现实测值比较的核正系数。与一台挖掘机配套的最适宜车辆数的近似值N可由下式计算：N=1/R在沥青混凝土、水泥混凝土面层机械化施工中，也可用排队论求得经济车辆数。10i0)()!(!NiRiNNP4-3施工机械施工机械 一、土方机械（一）推土机 一般用于经济运距50
7、100m的短距离推运土方、石方、渣土等，也用于开挖河渠、填筑堤坝、平整场地、砍树挖根、堆集砾石等作业。（二）铲运机铲运机的经济运距和行驶坡度是铲运机选型的重要依据。一般来说，运距短、坡度大、路面松软，以选择拖式铲运机为宜，运距长，坡度大，宜采用双发动机的自行式比较经济，一般经济运距为100200m（三）挖掘机主要用来进行挖掘土料、剥除采石的覆盖层及在料场进行装载作业等。通常与运输车辆进行配合，按运输距离确定运输车辆的数量，保证生产效率。（四）装载机常用于公路建设中的土石方铲运，以及推土、起重等多种作业，在运距不大或道路坡度经常变化的情况下，如采用装载机与自卸车配合作业，会使工效下降，费用增高。
8、这时可以采用装载机作为自铲运设备使用。如果运距较远，可以采用轮胎式装载机配合自卸车采运土方，也可提高效率。（五）压路机 有碾压机械，振动碾压机械和夯实机械三类（六）平地机用来整平路基土石方机械选型配套路基型式及其修筑方法路堤或路堑高（m）土壤类别运土距离（m）最小工作段长度(m)选择施工机械设备主要机械辅助机械从路基两侧取土坑取土填方（在平地上）115500自动平地机松土器，推土机，轮胎压路机或羊脚碾30不限制推土机松土器，自动平地机，轮胎压路机或羊脚碾从路基两侧取土坑取土填方（在平地上）125050推土机铲运机（6m3）松土器，自动平地机，轮胎压路机或羊脚碾自路堑取土填筑路堤3100不限制推
9、土机松土器，自动平地机，轮胎压路机或羊脚碾100500铲运机（31000在一个工作段内5000m3装载机挖掘机自卸汽车推土机，自动平地机，轮胎压路机，羊脚碾500空气压缩机，凿岩机，推土机自专用借土坑取土填筑路堤不限制500100铲运机（10m3）装载机自卸汽车推土机，自动平地机，轮胎压路机，羊脚碾纵向运土的斜坡填方50050铲运机（6m3）万能推土机自动平地机，轮胎压路机，羊脚碾傍山半挖半填山坡2020将土推往弃土坑50推土机自动平地机，重型压路机路面工程机械一、稳定土拌和机及厂拌设备1、分类按行走方式：分为履带式和轮胎式；按转子旋转方向分为：正转和反转；正转适用于拌和松散的稳定材料，反转适
10、用于量大且又密集的稳定材料。2、作用：把无机结合料、土、细料、骨料、水等材料。按照施工配合比在路上直接拌和的机械。更换工作装置后，还可进行铣削旧沥青路面和路基的工作。3、发展趋势 大功率，拌和能力强、操作方便、增强刀具耐磨性等方向发展。4、稳定土厂拌设备 把无机结合料、土、细料、骨料、水等材料。按照施工配合比在固定地点拌和均匀的设备。特点：所需配套设备少、占地小、机动灵活、成本低；级配精度高，拌和质量好，但需要固定地点作业，整机庞大，占地面积大，还需配合运输车辆，因此使用成本高。二、沥青乳化机及乳化设备三、石屑撒布机四、液态沥青运输车（有加热、保温、机械抽吸、排放、内部循环等功能）五、沥青洒布
11、机械六、沥青混合料拌和设备七、沥青混合料拌和摊铺设备水泥混凝土摊铺机有轨道式和滑模式两种比较：滑模式不设置固定边模，需用的模板和辅助人工少，具有较高的生产率，但对水泥混凝土搅拌设备较高，必须保证水泥混凝土及时供应和对坍落度的严格控制。轨道式需配置几套模板，以适应所铺不同板厚的路面，且对固定的边模的安装，轨道的铺设要求较高。滑模式机器的自动化要求比较高，技术难度大，造价和维修成本较高。n水泥混凝土搅拌站n散装水泥车n混凝土搅拌运输车n混凝土输送泵水平运输机械自卸汽车注意事项：1、自卸汽车的车箱容积应为装载机斗容的24倍为宜；2、按照实际情况和经济效益，合理选择车型：如道路条件好的平原地区和施工地
12、开阔和山区，可以选用中型或重型自卸汽车；山区、峡谷、河床宜选用中、轻型自卸车。选用型号越少越好。3、根据工程量的大小，工期和施工强度、运距远近等确定自卸汽车的需用量。应充分发挥挖掘机的效能，又不造成排队等候的情况，一般以每一台挖掘机前有12辆自卸车为宜。在工程量大，工期紧，场地大，施工强度高而条件允许的地方，尽可能选用一些大的自卸车。n例如：由某公路工程公司承担基坑土方施工，基坑深为4.0m，土方量为15000m3，运土距离平均按5km计算，计算工期为10天，公司现有斗容量0.5m3、0.75m3、1.0m3液压挖掘机各两台及4t、8t、10t自卸汽车各十台，其主要参数如下：挖掘机：型号WY5
13、0WY75WY100斗容量（m3）0.50.751.0台班产量420558690台班价格（元/台班）475530705自卸汽车载重能力4t8t10t运距5km台班产量（m3）4062103台班价格（元/台班）296411719问题：1、挖掘机与自卸汽车按表中型号只能各取一种，如何组合最经济？每m3土方挖、运、卸的直接费为多少？2、若按两班制组织施工，则需要配备几台挖掘机和几台自卸汽车？3、按照确定的机械配备，完成基坑土方开挖任务需要多少时间？n分析要点：按单位费用最低的原则选取机械型号，计算直接费和机械需要量。n1、最经济组合：挖掘机每m3土的费用为WY50：475/420=1.13(元/m3
14、)WY75：530/558=0.95(元/m3)WY100：705/690=1.02(元/m3)自卸汽车每m3土的费用为4t：296/40=7.4(元/m3)8t：411/62=6.63(元/m3)10t：719/103=6.98(元/m3)2、每天需要的挖掘机和自卸汽车数量：根据经济组合，每天需要的挖掘机台数与自卸汽车台数的比例为：558/629，即每台WY75挖掘机配备9台8t的自卸汽车。15000/（558*10*2）1.34台 取每天配备WY75挖掘机2台，则每天需要8t自卸汽车2*918台，由于该施工单位只有10台8t的自卸汽车，因此考虑用15t自卸汽车代替，每天需要15t自卸汽车8
15、*62/1034.82台 按5台配备。即每天挖机2台，8t自卸汽车10台，10t自卸汽车5台。n3、按照上述机械配备，完成此基坑开挖工程需要的工期为：按挖掘机计算：15000/（558*2*2）6.72d按汽车计算：15000/（62*10*2+1.3*5*2）6.61d。即完成基坑土方开挖需要6.72天。各种主要工程项目的施工方案、施工方法、施工程序1、填土路基 填土路基以机械化施工为主，基本机械配备组合方式为：推土机清理场地，机械碾压原地面，挖掘机挖装土，自卸车运输，推土机或平地机整平，光轮或振动压路机碾压。施工程序：施工准备 土木试验 清理场地 碾压原地面 填土 整平 压实 检测各项技术
16、指标 填上一层土。施工控制要点：填土含水量、厚度、压实度、标高。2、填粉煤灰路基填粉煤灰路基施工以机械化施工为主，基本机械配备组合：推土机机械清理场地，压路机械碾压原地面，挖掘机挖装土，自卸车运土，填筑粉煤灰包边土；装载机装粉煤灰，自卸车运输，推土机或平地机整平，洒水车洒水，光轮和振动压路机碾压。施工程序：施工准备 相关实验 清理场地 碾压原地面，填包边土 填粉煤灰 洒水 整平 碾压 检查相关指标 进行上一层施工 二灰稳定土封层施工。控制要点：粉煤灰的含水量、压实度、标高。3、路面底基层施工路面底基层分两层施工，即路拌层和厂拌层，路拌层以平地机配合灰土拌和机拌和，整平，洒水车洒水，光轮、轮胎和振动压路机碾压。厂拌为装载机上料，250T/h的厂拌机拌和，自卸车运输，平地机进行整平，洒水，碾压。施工程序（1）路拌法：施工准备 材料及各种相关试验 路基验收 铺试验路段 检查各种指标 确定松铺厚度 压实工艺 备料、闷料 上料 摊铺 补水 拌和 整平 碾压 检查各项指标 养生 进行下一段的施工。（2）厂拌法：准备工作 材料及相关试验 验收路基 试拌 铺试验段 确定松铺厚度和压实工艺 检查各项指标
