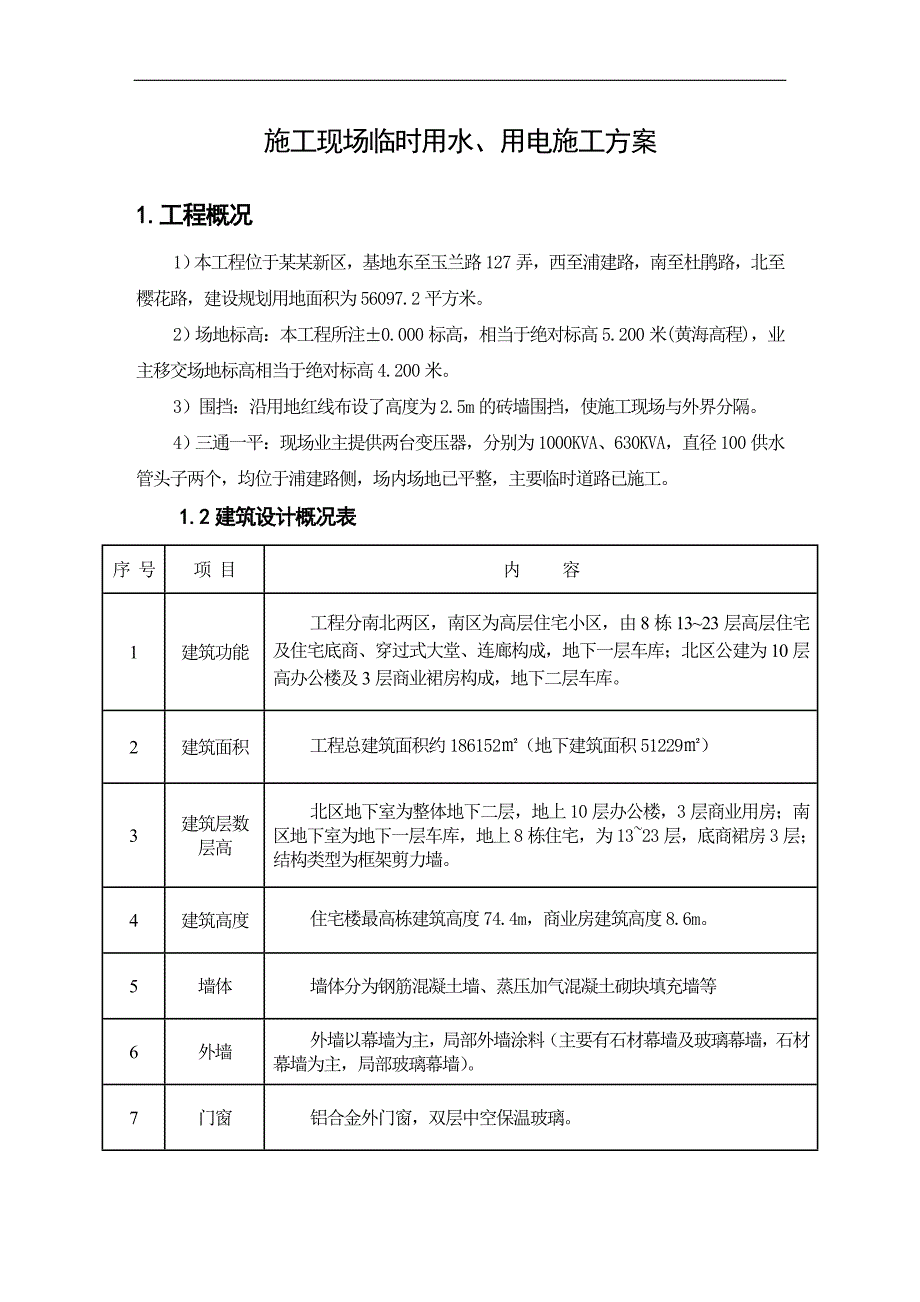

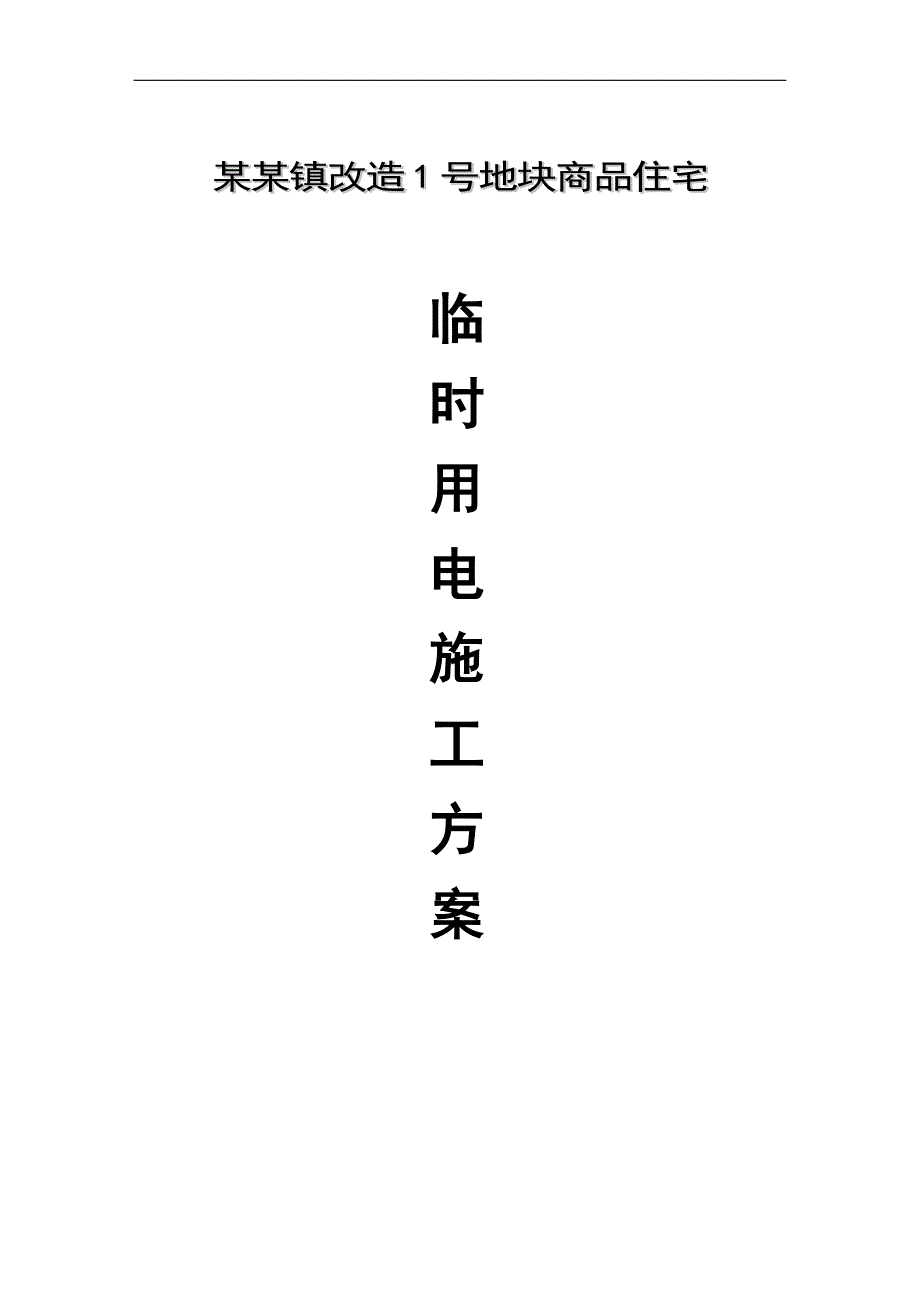

1、某某镇改造1号地块商品住宅临时用电施工方案施工现场临时用水、用电施工方案1.工程概况1）本工程位于某某新区，基地东至玉兰路127弄，西至浦建路，南至杜鹃路，北至樱花路，建设规划用地面积为56097.2平方米。2）场地标高：本工程所注0.000标高，相当于绝对标高5.200米(黄海高程)，业主移交场地标高相当于绝对标高4.200米。3）围挡：沿用地红线布设了高度为2.5m的砖墙围挡，使施工现场与外界分隔。4）三通一平：现场业主提供两台变压器，分别为1000KVA、630KVA，直径100供水管头子两个，均位于浦建路侧，场内场地已平整，主要临时道路已施工。1.2建筑设计概况表序 号项 目内 容1建
2、筑功能工程分南北两区，南区为高层住宅小区，由8栋1323层高层住宅及住宅底商、穿过式大堂、连廊构成，地下一层车库；北区公建为10层高办公楼及3层商业裙房构成，地下二层车库。2建筑面积工程总建筑面积约186152（地下建筑面积51229）3建筑层数层高北区地下室为整体地下二层，地上10层办公楼，3层商业用房；南区地下室为地下一层车库，地上8栋住宅，为1323层，底商裙房3层；结构类型为框架剪力墙。4建筑高度住宅楼最高栋建筑高度74.4m，商业房建筑高度8.6m。5墙体墙体分为钢筋混凝土墙、蒸压加气混凝土砌块填充墙等6外墙外墙以幕墙为主，局部外墙涂料（主要有石材幕墙及玻璃幕墙，石材幕墙为主，局部玻

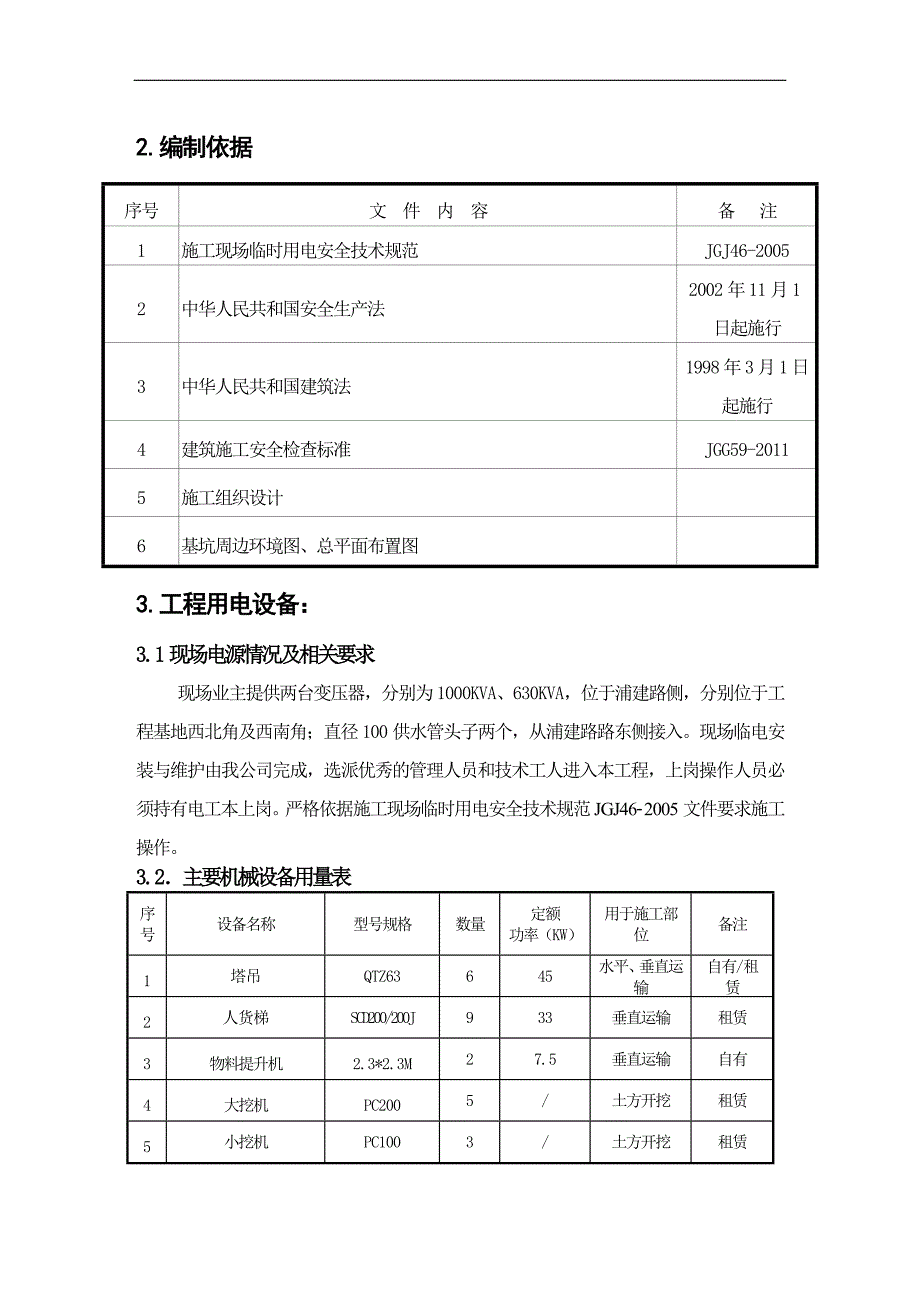

3、璃幕墙）。7门窗铝合金外门窗，双层中空保温玻璃。2.编制依据序号文 件 内 容备 注1施工现场临时用电安全技术规范JGJ46-20052中华人民共和国安全生产法2002年11月1日起施行3中华人民共和国建筑法1998 年3 月1 日起施行4建筑施工安全检查标准JGG59-20115施工组织设计6基坑周边环境图、总平面布置图3.工程用电设备：3.1现场电源情况及相关要求现场业主提供两台变压器，分别为1000KVA、630KVA，位于浦建路侧，分别位于工程基地西北角及西南角；直径100供水管头子两个，从浦建路路东侧接入。现场临电安装与维护由我公司完成，选派优秀的管理人员和技术工人进入本工程，上岗操
4、作人员必须持有电工本上岗。严格依据施工现场临时用电安全技术规范JGJ462005文件要求施工操作。3.2主要机械设备用量表序号设备名称型号规格数量定额功率（KW）用于施工部位备注1塔吊QTZ63645水平、垂直运输自有/租赁2人货梯SCD200/200J933垂直运输租赁3物料提升机2.3*2.3M27.5垂直运输自有4大挖机PC2005/土方开挖租赁5小挖机PC1003/土方开挖租赁6搅拌机UJE-20043.0砂浆砼拌合自有7插入式震动机ZD-80220.8 砼浇捣自有8平板式震动机ZX-731.5 砼浇捣自有9交流电焊机AX3-3001021砼浇捣自有10电渣压力焊机LDZ-10-108
5、24.0钢筋工程自有11对焊机UN1-7.53100钢筋工程自有12木工园盘锯MJ-10443.0 模板工程自有13木工平刨MB-20623.0 模板工程自有14钢筋调直机GJ4-1432.5 钢筋工程自有15钢筋弯曲机WJ22432.0 钢筋工程自有16钢筋切断机D40-132.8钢筋工程自有17切割机D42-134.1 石材加工自有18蛙式打夯机HW-2021.5 土方工程自有19潜水泵3B-19183.0 排水自有20高压水泵/411 供水自有21汽车泵/2/砼浇捣租赁固定泵HBT-603/砼浇捣租赁4、临时用电设计4.1. 施工用电的设计 根据土建专业提供各种施工机械计划用量表，计算如
6、下： P总=1.1( K1P1/ cos K2P2 ) P总供电设备总需要量(kVA) P1 电动机额定功率(kW) P2 电焊机额定容量(kVA)结构施工用电高峰阶段：P1=456(塔吊)339(人货梯)7.52(物料提升机)2.83 (钢筋切断机)23(钢筋弯曲机)32(木工平刨)34（圆盘锯）0.822（插入式振动棒）318(潜水泵) 114(高压水泵)=730(kW)P2= =1003（对焊机）+1021（电焊机）+248（压力焊）=702(kW) K1=0.6 K2=0.5 cos=0.75P=0.6730/0.750.5702=935（kVA)工地照明负荷按动力负荷的10%估算，则
7、P总=1.1P=1.1935=1028.5(kVA)。室内外照明灯具、电气等功率室外照明序号电气名称规格数量合计功率备注1高压镝灯3.5KW828KW2小太阳1KW2020KW室内电气序号电气名称规格数量合计功率备注1日光灯40W7028KW2空调1.5KW2030KW现场业主提供型号1000KVA型三相降压变压器一台、型号630KVA型三相降压变压器一台，总供电达1630KVA，以足够满足现场施工及照明用电。4.2主要用电设备、线路布置1、本用电设计仅负责施工现场总开关箱以下的线路，主要是基础施工用电、主体施工用电、装饰装修工程用电和照明用电的选择布置、使用、维护和管理。 2、本工程供电计划
8、按两个线路进行，其中线路一：从北区1000KVA变压器接出，负责北区商业用房，办公楼，南区4#、7#、8#楼的塔吊、人货梯及楼层用电，钢筋加工区、木工间，办公区及消防水泵的供电；线路二：从南区630KVA变压器接出，负责南区底层商铺，南区1#、2#、3#、5#、6#楼的塔吊、人货梯及楼层用电；3、本供电系统采用三相五线制（TN-S系统），三级配电、二级保护或三级保护。其中要求首级保护漏电不大于80mA，主要保护总配电箱至分配电箱电线漏电，漏电时间系数不大于0.1S。开关箱和流动电箱不大于30mA，漏电时间保护系数也不大于0.1S。 4、根据施工现场用电设施布置情况，采用单元配电法，用一组电线从
9、变压器引至总配电箱到施工现场，再采用多元配电线路将3组电线从总配电箱分布到分配电箱。从分配电箱分支电路到各主要用电设备的开关箱，配电箱分布详见施工平面布置图。各号房施工楼层每两层引一分箱，各层施工电气设备用电由该箱引出。4.3施工主要机械的导线截面选择I总=0.6（534/2）1000/( 3 3800.75)=325A，查表，总线选用150MM2铜芯线。3、供电线路布置及导线截面选择根据现场实际情况，同时确保现场用电安全与文明施工的要求，现场设置总配电房集中管理，从变压器头子接总线后设东西两个总配电房，东面的总配电房接线主要供5#、6#、7#、8#、9#楼及生活区用电；西面的总配电房接线主要
10、供1#、2#、3#、4#楼及办公区用电。西面总配电房接线主要分三路：一路接至工地最西面设一级分配箱，主要供1#、2#楼用电设备；第二路接至3#、4#楼中间，主要供3#、4#楼用电设备及办公区用电；第三路接至钢筋加工区和木工棚，主要供应现场钢筋机械及木工机械等。东面总配电房接线主要分三路：一路接至工地最东面设一级分配箱，主要供7#楼用电设备及生活区用电；第二路接至5#、6#楼中间，主要供5#、6#楼用电设备；第三路接至8#、9#楼用于施工用电用电；1、西面一路分配（1、2#楼）：主要用电设备有塔吊、施工电梯、电焊机、振捣器具及楼层其他施工用电等。I线=0.71091000/( 3 3800.75
11、)=154A查表，选用70mm2铜芯橡皮线，其允许电流为205A154A，可以满足要求。2、西面二路分配（3、4#楼）：主要用电设备有塔吊、施工井架、电焊机、振捣器具及楼层其他施工用电等。I线=0.71301000/( 3 3800.75)=184A查表，选用70mm2铜芯橡皮线，其允许电流为205A184A，可以满足要求。 3、西面三路分配（钢筋、木工加工区）：主要用电设备为钢筋加工区的对焊机、切断机、弯曲机及木工圆锯、平刨及楼层其他施工用电等。I线=0.71001000/( 3 3800.75)=142 A查表，选用70mm2铜芯橡皮线，其允许电流为205A142A，可以满足要求。4、东面
12、一路分配（7#楼及生活区）：主要用电设备有塔吊、施工井架、电焊机、振捣器具及生活区蒸饭箱、热水箱及照明电等。I线=0.71641000/( 3 3800.75)=232A查表，选用95mm2铜芯橡皮线，其允许电流为250A232A，可以满足要求。5、东面二路分配（5#、6#楼）：主要用电设备有塔吊、施工电梯、电焊机、振捣器具及楼层其他施工用电等。I线=0.71091000/( 3 3800.75)=154A查表，选用70mm2铜芯橡皮线，其允许电流为205A154A，可以满足要求。 6、东面三路分配：主要用电设备有塔吊、施工井架、电焊机、振捣器具及楼层其他施工用电等。I线=0.71301000
