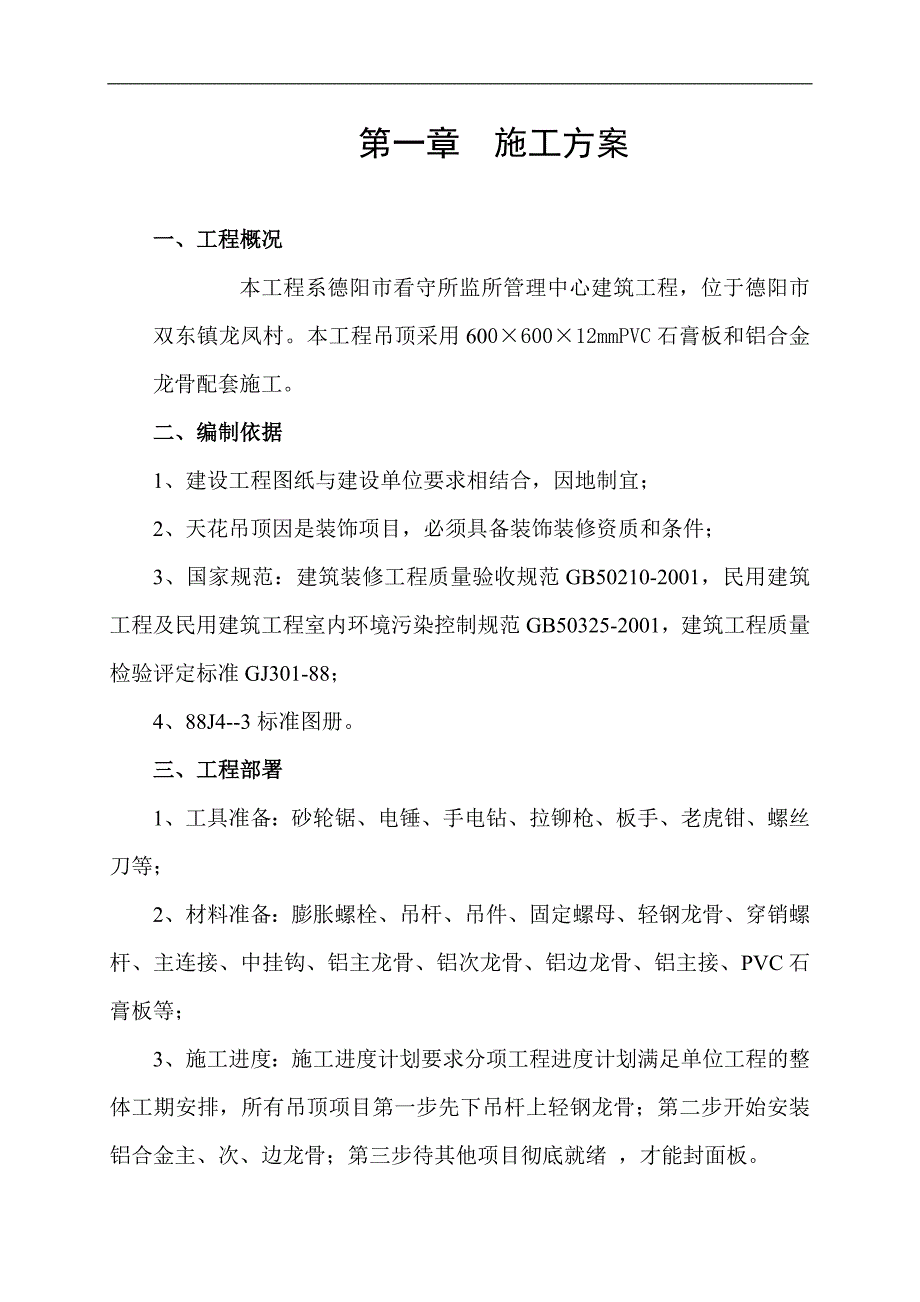

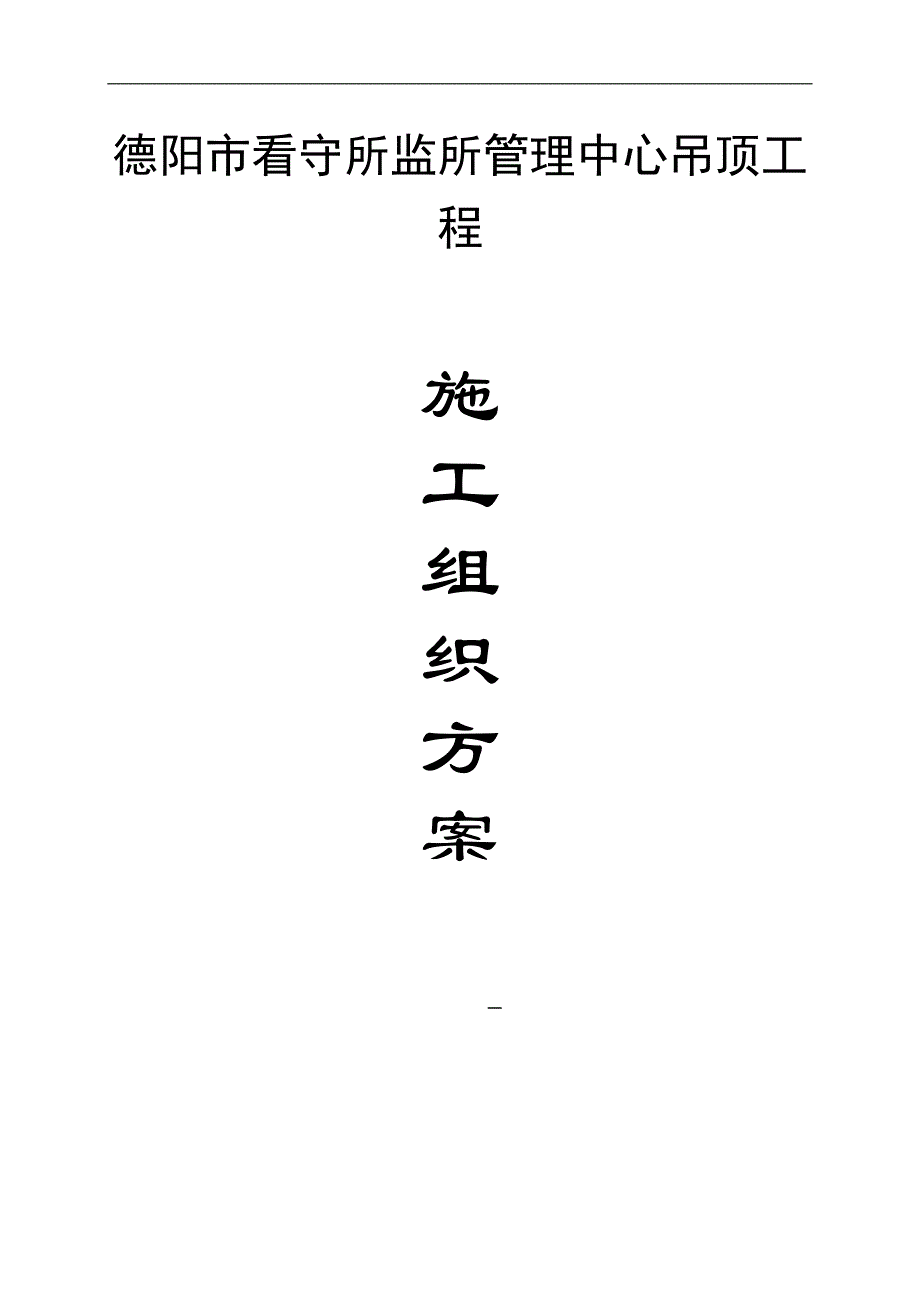

1、德阳市看守所监所管理中心吊顶工程施工组织方案 第一章 施工方案一、工程概况本工程系德阳市看守所监所管理中心建筑工程，位于德阳市双东镇龙凤村。本工程吊顶采用60060012mmPVC石膏板和铝合金龙骨配套施工。二、编制依据1、建设工程图纸与建设单位要求相结合，因地制宜；2、天花吊顶因是装饰项目，必须具备装饰装修资质和条件；3、国家规范：建筑装修工程质量验收规范GB50210-2001，民用建筑工程及民用建筑工程室内环境污染控制规范GB50325-2001，建筑工程质量检验评定标准GJ301-88；4、88J4-3标准图册。三、工程部署1、工具准备：砂轮锯、电锤、手电钻、拉铆枪、板手、老虎钳、螺丝

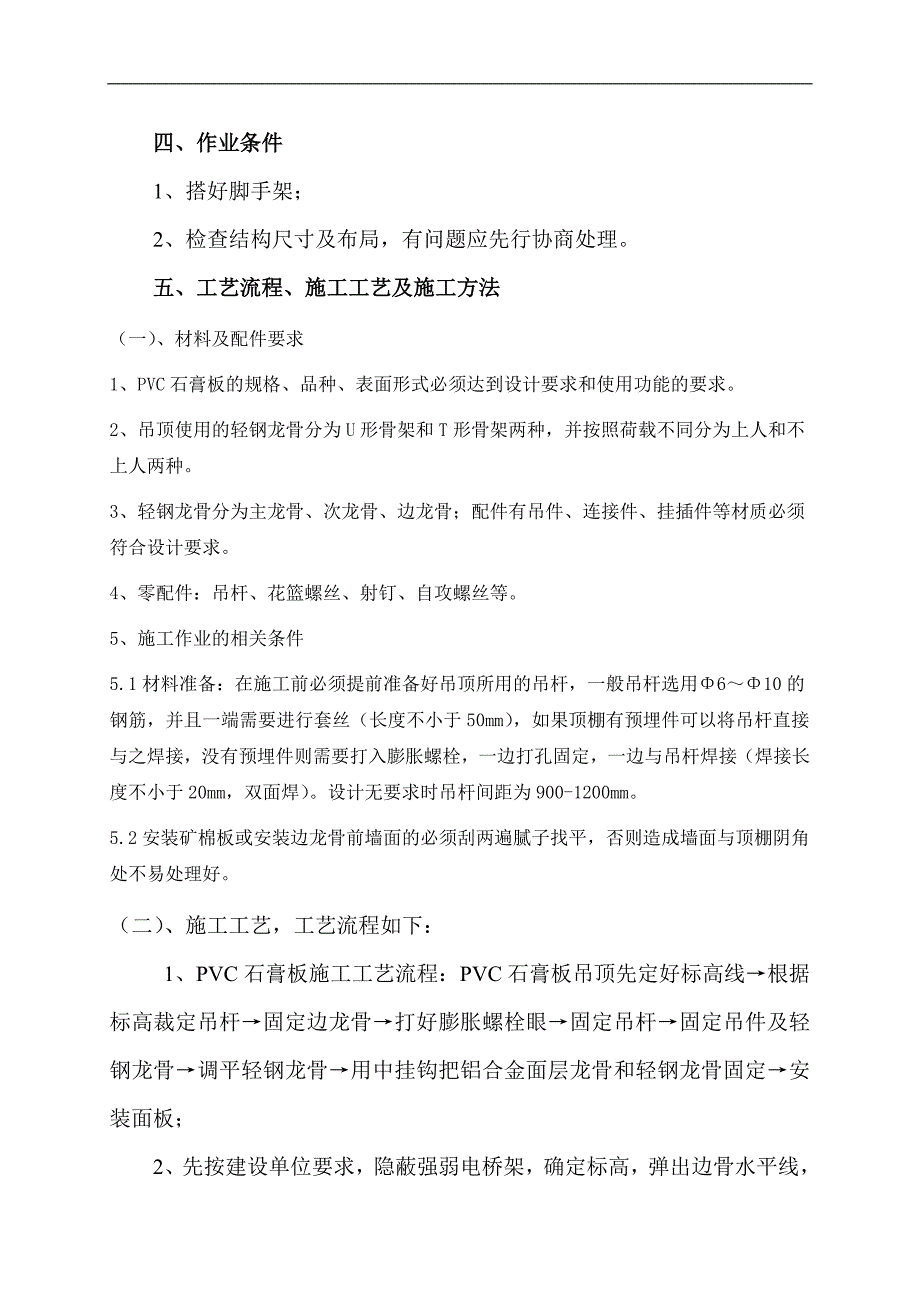

2、刀等；2、材料准备：膨胀螺栓、吊杆、吊件、固定螺母、轻钢龙骨、穿销螺杆、主连接、中挂钩、铝主龙骨、铝次龙骨、铝边龙骨、铝主接、PVC石膏板等；3、施工进度：施工进度计划要求分项工程进度计划满足单位工程的整体工期安排，所有吊顶项目第一步先下吊杆上轻钢龙骨；第二步开始安装铝合金主、次、边龙骨；第三步待其他项目彻底就绪 ，才能封面板。四、作业条件1、搭好脚手架；2、检查结构尺寸及布局，有问题应先行协商处理。五、工艺流程、施工工艺及施工方法（一）、材料及配件要求1、PVC石膏板的规格、品种、表面形式必须达到设计要求和使用功能的要求。2、吊顶使用的轻钢龙骨分为U形骨架和T形骨架两种，并按照荷载不同分为上
3、人和不上人两种。3、轻钢龙骨分为主龙骨、次龙骨、边龙骨；配件有吊件、连接件、挂插件等材质必须符合设计要求。4、零配件：吊杆、花篮螺丝、射钉、自攻螺丝等。5、施工作业的相关条件5.1材料准备：在施工前必须提前准备好吊顶所用的吊杆，一般吊杆选用610的钢筋，并且一端需要进行套丝（长度不小于50mm），如果顶棚有预埋件可以将吊杆直接与之焊接，没有预埋件则需要打入膨胀螺栓，一边打孔固定，一边与吊杆焊接（焊接长度不小于20mm，双面焊）。设计无要求时吊杆间距为900-1200mm。5.2安装矿棉板或安装边龙骨前墙面的必须刮两遍腻子找平，否则造成墙面与顶棚阴角处不易处理好。（二）、施工工艺，工艺流程如下：
4、 1、PVC石膏板施工工艺流程：PVC石膏板吊顶先定好标高线根据标高裁定吊杆固定边龙骨打好膨胀螺栓眼固定吊杆固定吊件及轻钢龙骨调平轻钢龙骨用中挂钩把铝合金面层龙骨和轻钢龙骨固定安装面板；2、先按建设单位要求，隐蔽强弱电桥架，确定标高，弹出边骨水平线，并将边龙骨固定找平，在过道楼板底（即天棚上）找出膨胀螺栓布置点；3、固定吊杆：先将钢筋吊杆与膨胀螺栓固定，然后用电锤在吊点位置钻孔，埋入膨胀螺栓，吊杆另一端装上主吊件，并用螺母预先固定；4、轻钢龙骨安装：根据过道(房间)情况确定轻钢龙骨走向后，将轻钢龙骨扣入主吊件中，并用穿栓螺丝锁紧，然后纵横拉几道标高控制线，将轻钢龙骨调平。5、面层龙骨安装：根据
5、过道(房间)实际情况进行排版布置，确定并计算出边板的尺寸后，加工好面层主龙骨端头尺寸，然后拉一道十字水平线，将面层主副龙骨安装并调直，用中挂钩将面层主龙骨与轻钢龙骨固定，最后再安装面层板。6.施工技术措施：1、弹线：根据事先从标高点引出的标高弹出50cm控制线，并依据弹出的控制线确定过道标高的标准线。在墙上划出龙骨的分档控制点，一般距离900-1200mm左右。2、安装吊筋：根据施工大样图纸要求确定吊筋的位置，安装吊筋前，刷防锈漆。吊杆采用直径为6的钢筋制作并刷防锈漆，吊点间距900-1200mm。安装时上端与铁胀栓连接，下端套丝后与吊件连接。安装完毕的吊杆端头外露长度不小于3MM。3、安装主
6、龙骨：采用U38龙骨，吊顶主龙骨间距为小于1200MM。安装主龙骨时，应将主龙骨吊挂件连接在主龙骨上，拧紧螺丝，并根据设计要求吊顶起拱 ，起拱高度约为短跨的1/200，并且安装的主龙骨接长应错开，在接头处增加吊点，随时检查龙骨的平整度。4、安装次龙骨：按照面板的不同安装方式和规格，次龙骨分为T形和C形两种，次龙骨间距为600mm，将次龙骨通过挂件吊挂在大龙骨上，在与主龙骨平行方向安装600MM的横撑龙骨，间距为600MM或1200MM。当采用搁置法和企口法安装时次龙骨为T形，粘贴法或者其他固定法时选用C形。5、安装边龙骨：采用L型边龙骨，与墙体用塑料胀管或自攻螺钉固定，固定间距200MM。安装
7、边龙骨前墙面应用腻子找平，可以避免将来墙面刮腻子时污染和不易找平6、安装“T” 龙骨：在龙骨安装时，在灯具和风口位置的周边加设“T”型加强龙骨。7、安装PVC石膏板：PVC石膏板安装时操作工人须戴白手套，以防止污染。8、过道处PVC石膏板吊顶低于梁处，采用木龙骨固定在梁上，木工板固定在木龙骨上做基层，外用铝塑板封面。楼梯处PVC石膏板吊顶低于梁处，采用木龙骨固定在梁上，木工板固定在木龙骨上做基层，面层做石膏板，再刮成品腻子两遍，刷乳胶漆一底二面。六、组织管理结构及劳动安排1、设项目技术员一人，主抓全面工作和施工技术以及交叉作业的交流工作。设质量检查一人，主管各项工程的质量。设安全员一人，主抓安
8、全、上岗证件等；2、工人安排进场须根据工程进度，与现部要求随时加派人员。七、质量标准及要求1、保证项目：轻钢龙骨骨架和罩面板的材质、品种、式样、规格应符合设计要求。轻钢骨架的吊杆，龙骨的安装必须位置正确，连接牢固，无松动。罩面板应无脱层、翘曲、折裂缺棱掉角等缺陷，安装必须牢固。2、基本项目：（1）、整面轻钢骨架应顺直、无弯曲、变形；吊挂件、连接件应符合产品组合的要求。（2）、罩面板表面平正、洁净、颜色一致，无污染、反锈等缺陷。（3）、罩面板接缝形式符合设计要求，拉缝和压条宽窄一致，平直，整齐，接缝应严密。3、允许偏差项目项次项类项目允许偏差检验方法胶合板塑料板纤维板钙塑板石膏板石棉板1龙骨 龙
9、骨间距222222尺量检查尺量检查短向跨度1/200拉线尺量尺量或水准仪检查2龙骨平直3332223起拱高度1010101010104龙骨四周水平5555555表面平整223333用2m靠尺检查拉5m线检查用直尺和塞尺检查尺量或水准仪检查6接缝平直3333337接缝高低0.50.511118顶棚四周水平5555559压条压条平直333333拉5m线检查尺量检查10压条间距222222八、成品保护措施1、成品保护措施：龙骨骨架及罩面板安装应注意保护顶棚内各种管线。骨架的吊杆、龙骨不准固定在通风管道及其他设备件上。龙骨、罩面板以及其他材料在进场入库存放、使用过程中应严格管理，保证不变形、不受潮、不
10、生锈等。施工顶棚部位已安装的门窗、窗台板、墙面、地面注意成品保护，防止污损。已安装完的骨架上不得上人踩踏，其他工种不得随意固定在挂件或龙骨上。为了保护成品，罩面板安装必须在顶棚管道，试水、保温等一切工序全部验收后进行。九、安全保护措施1、超过3000m高的高空作业，应配带安全带、安全帽，超高空作业理应搭满堂大架，用松木板平铺固定牢靠，间隔距离不大于200mm2、作业中应与电箱（但现场必须做到每层有主电源），电线应悬空，不能放在地上。应经常检查电源线有无破损及时维护。不能乱接乱拉，设有电工专业人员管理；3、所有进场的材料按种类堆放好，贴上标签，注明性质，以免有无谓损耗及伤人事故。十、现场纪律1、
11、管理人员严格服务从现场管理，以身作则，做好安装人员的现场管理工作；2、工人在现场操作时，不许吸烟、不许随地大小便。第二章 施工主要机械设备及劳动力配备一、施工机具设备安装主要施工机具设备表序号机械或设备名称规格型号数量国别产地定额功率备注1电动圆锯12英寸50日本日立1750W自有2手提电刨60-9020日本牧田580W自有3轻型手电钻10-22100中国350W自有4小型钢材切断机14英寸20日本1450W自有5电焊机120A20中国6500W自有6电动铝合金切割机10英寸10中国1400W自有7冲击电钻-2550日本日立500W自有8电动自攻螺钉钻100中国300W自有9手提电箱20中国自
12、有10电缆线20中国自有二、主要劳动力计划劳动力计划表（暂定）工种人数工种人数木工20电工2电焊工3杂工4合 计29人 第三章 技术质量保证措施一、我项目经理部将严格按照国家的现行标准，规范和验评标准编写施工分项方案。二、对所有进场的原材料、半成品检查验收，建立相应的台账。三、对采购的原材料，必须随材料提供材质证明、出厂合格和试验报告等。四、对不合格的物资，坚决要求不准进场，同时要求注明处理结果和材料方向，对不合格材料的处理建立台账。五、每个分项工程（工序）开工之前，严格按工艺标准要求对操作班组进行技术、质量交底，控制工序质量，不合格的工序不移交。六、分项（工序）工程完成后，本单位组织自荐和工
13、序间的交接检查，不合格的分项或工序，不经返修合格不得进行下道工序的施工。七、分项工程或工序达到合格后报建设单位复查验收。八、分项工程质量验收应按照国家质量验收规范规定进行实事求是的检验。第四章 环境保护和文明施工管理措施一、认真贯彻执行建设部、德阳市关于施工现场文明施工管理各项规定，使施工现场为干净、整洁、安全和合理的文明工地，使之成为北京市安全文明样板工地。二、在项目建立环境保护体系，明确体系中各岗位的职责和权限，建立并保持一套工作程序，对所有参与体系工作人员进行相应的培训。三、施工现场必须严格按照公司环保手册和现场管理规定进行管理，每天保证场内外的清理、保洁等工作。四、使用电锯切割时，应及
14、时在锯片上刷油，且锯片送速不能过快。五、使用电锤开洞、凿眼时，应使用合格的电锤，及时在钻头上注油或水。六、废弃物的运输确保不散撒、不混放，集中堆放。七、对废料、旧料做到每日清理回收。八、生活垃圾与施工垃圾分开，并及时组织清运。第五章 安全管理和消防管理措施一、在施工中，始终贯彻“安全第一，预防为主”的安全生产工作方针，认真执行国务院，建设部，德阳市关于建筑施工企业安全生产管理的各项规定，把安全生产工作纳入施工组织设计和施工管理计划，使安全生产工作与生产任务紧密结合，保证施工人员在生产过程中的安全与健康，严防各类事故发生，以安全促生产。二、强化安全生产管理，通过组织落实、责任到人、定期检查、认真整改，杜绝死亡事故，确保无重大工伤事故，严格控制轻伤频率在千分之六之内。三、严格执行施工现场安全生产管理的技术方案和措施，在执行中发现问题应及时向有关部门汇报，更改方案和措施时，应经原
