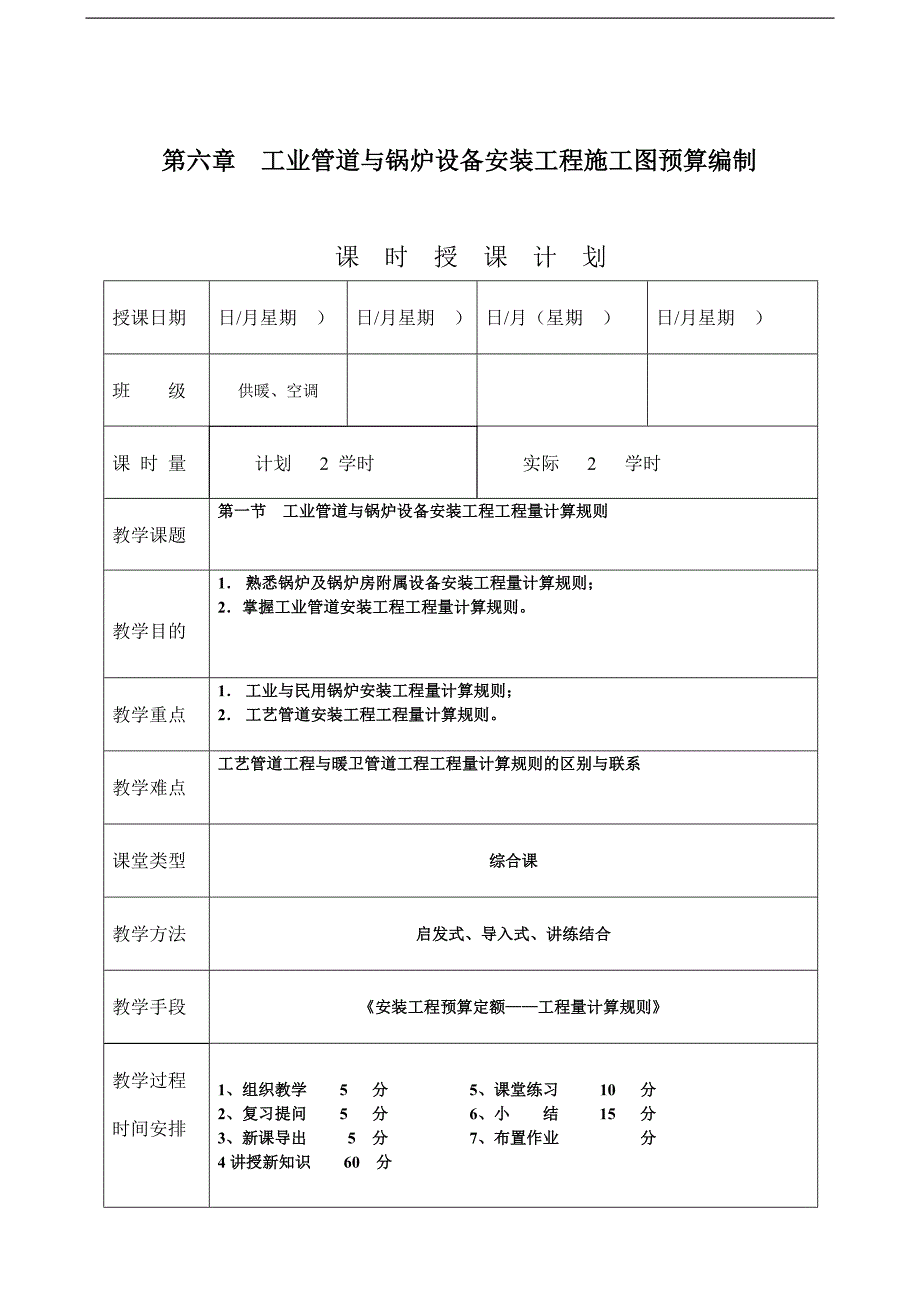

1、第六章 工业管道与锅炉设备安装工程施工图预算编制课 时 授 课 计 划授课日期日/月星期 )日/月星期 )日/月(星期 )日/月星期 )班 级供暖、空调 课 时 量计划 2 学时实际 2 学时 教学课题第一节 工业管道与锅炉设备安装工程工程量计算规则 教学目的1 熟悉锅炉及锅炉房附属设备安装工程量计算规则;2掌握工业管道安装工程工程量计算规则。教学重点1 工业与民用锅炉安装工程量计算规则;2 工艺管道安装工程工程量计算规则。教学难点工艺管道工程与暖卫管道工程工程量计算规则的区别与联系课堂类型综合课教学方法启发式、导入式、讲练结合教学手段安装工程预算定额工程量计算规则教学过程时间安排1、组织教学

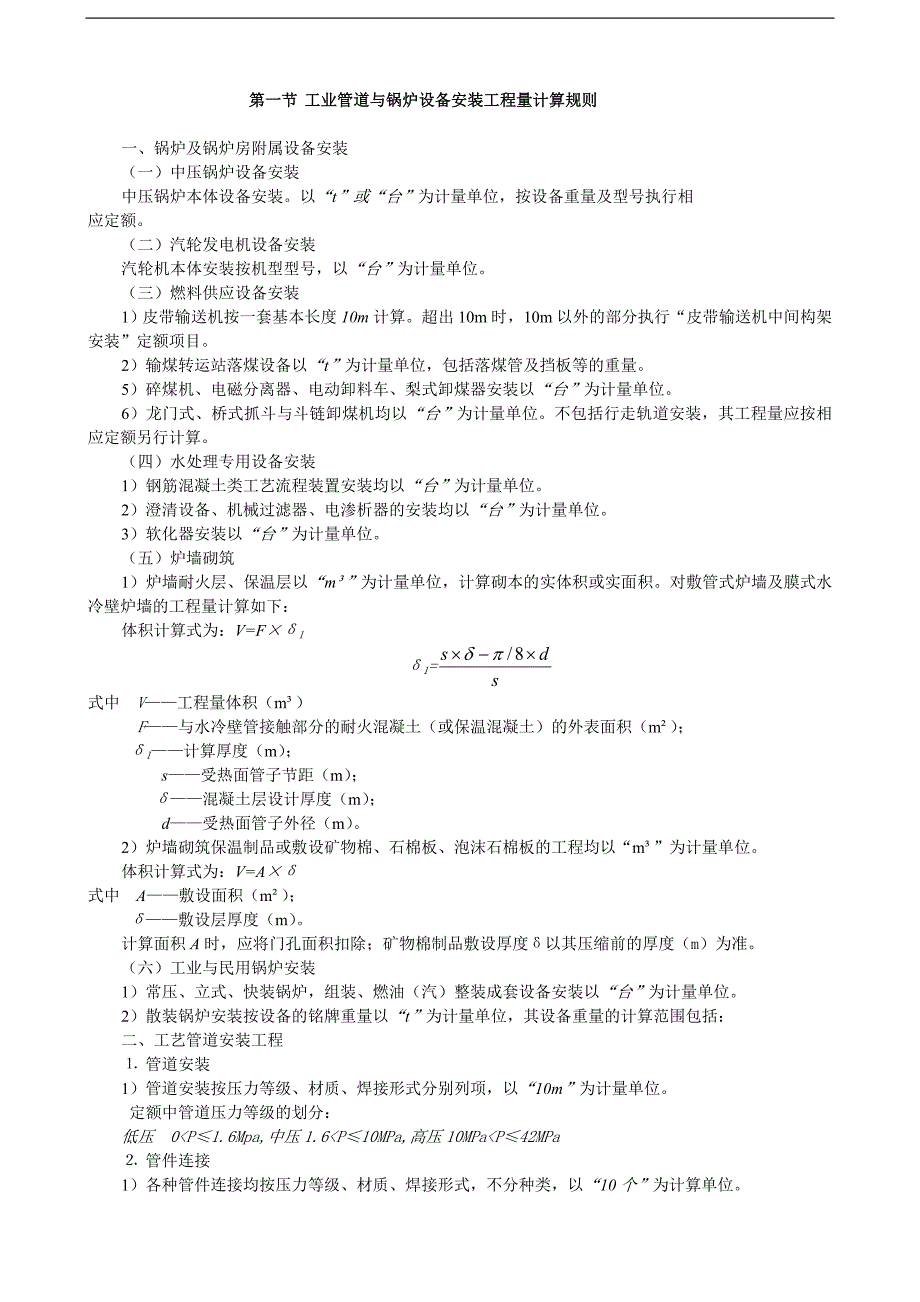

2、 5 分 5、课堂练习 10 分2、复习提问 5 分 6、小 结 15 分3、新课导出 5 分 7、布置作业 分4讲授新知识 60 分第一节 工业管道与锅炉设备安装工程量计算规则一、锅炉及锅炉房附属设备安装(一)中压锅炉设备安装中压锅炉本体设备安装。以“t”或“台”为计量单位,按设备重量及型号执行相应定额。 (二)汽轮发电机设备安装汽轮机本体安装按机型型号,以“台”为计量单位。(三)燃料供应设备安装1)皮带输送机按一套基本长度10m计算。超出10m时,10m以外的部分执行“皮带输送机中间构架安装”定额项目。2)输煤转运站落煤设备以“t”为计量单位,包括落煤管及挡板等的重量。5)碎煤机、电磁分离

3、器、电动卸料车、梨式卸煤器安装以“台”为计量单位。6)龙门式、桥式抓斗与斗链卸煤机均以“台”为计量单位。不包括行走轨道安装,其工程量应按相应定额另行计算。(四)水处理专用设备安装1)钢筋混凝土类工艺流程装置安装均以“台”为计量单位。2)澄清设备、机械过滤器、电渗析器的安装均以“台”为计量单位。3)软化器安装以“台”为计量单位。(五)炉墙砌筑1)炉墙耐火层、保温层以“m”为计量单位,计算砌本的实体积或实面积。对敷管式炉墙及膜式水冷壁炉墙的工程量计算如下:体积计算式为:V=F1 1= 式中 V工程量体积(m) F与水冷壁管接触部分的耐火混凝土(或保温混凝土)的外表面积(m); 1计算厚度(m);

4、s受热面管子节距(m); 混凝土层设计厚度(m); d受热面管子外径(m)。2)炉墙砌筑保温制品或敷设矿物棉、石棉板、泡沫石棉板的工程均以“m”为计量单位。体积计算式为:V=A 式中 A敷设面积(m); 敷设层厚度(m)。计算面积A时,应将门孔面积扣除;矿物棉制品敷设厚度以其压缩前的厚度(m)为准。(六)工业与民用锅炉安装1)常压、立式、快装锅炉,组装、燃油(汽)整装成套设备安装以“台”为计量单位。2)散装锅炉安装按设备的铭牌重量以“t”为计量单位,其设备重量的计算范围包括:二、工艺管道安装工程 管道安装1)管道安装按压力等级、材质、焊接形式分别列项,以“10m”为计量单位。 定额中管道压力等

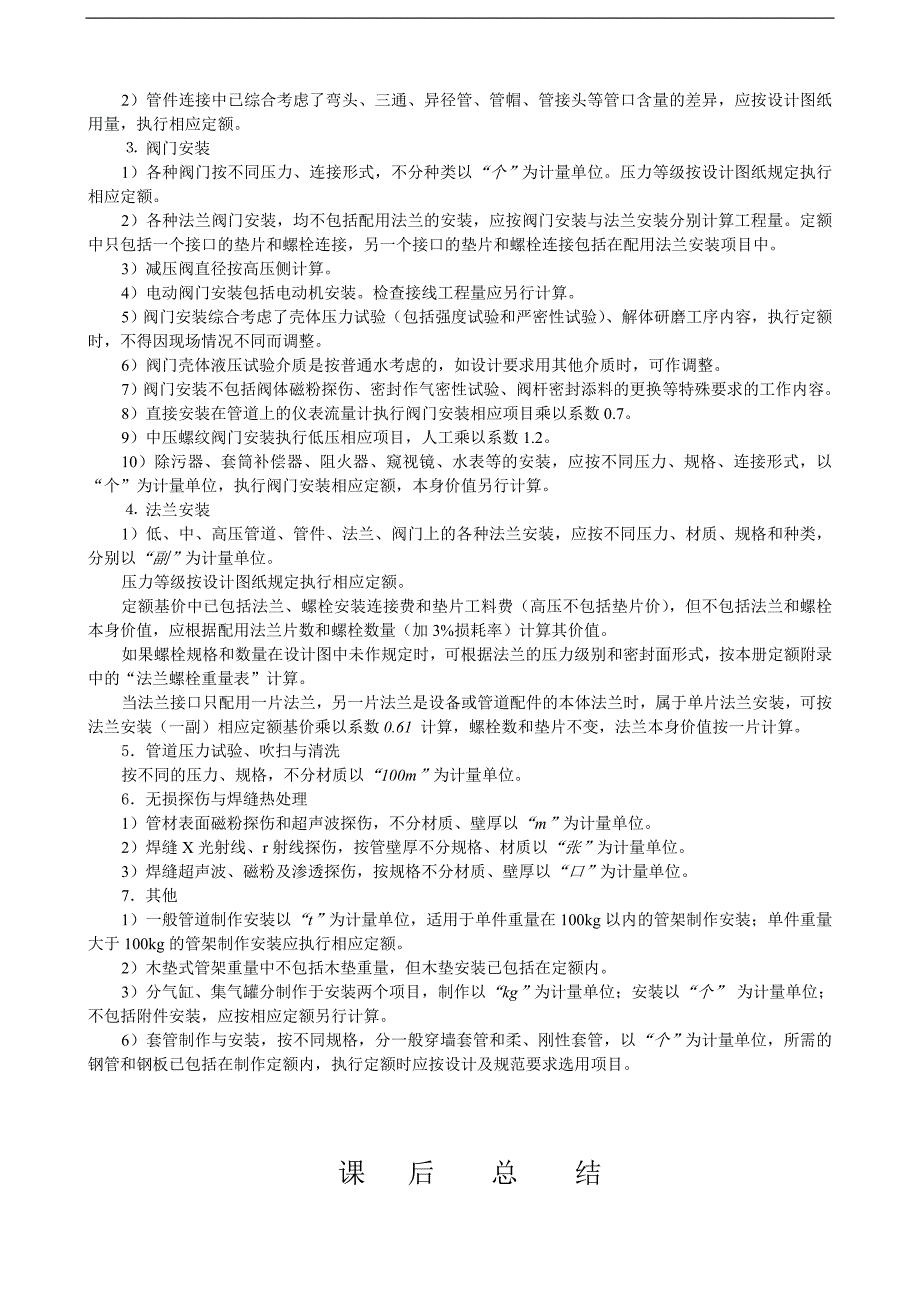

5、级的划分:低压 0P1.6Mpa,中压1.6P10MPa,高压10MPaP42MPa 管件连接1)各种管件连接均按压力等级、材质、焊接形式,不分种类,以“10个”为计算单位。2)管件连接中已综合考虑了弯头、三通、异径管、管帽、管接头等管口含量的差异,应按设计图纸用量,执行相应定额。 阀门安装1)各种阀门按不同压力、连接形式,不分种类以“个”为计量单位。压力等级按设计图纸规定执行相应定额。2)各种法兰阀门安装,均不包括配用法兰的安装,应按阀门安装与法兰安装分别计算工程量。定额中只包括一个接口的垫片和螺栓连接,另一个接口的垫片和螺栓连接包括在配用法兰安装项目中。3)减压阀直径按高压侧计算。4)电动

6、阀门安装包括电动机安装。检查接线工程量应另行计算。5)阀门安装综合考虑了壳体压力试验(包括强度试验和严密性试验)、解体研磨工序内容,执行定额时,不得因现场情况不同而调整。6)阀门壳体液压试验介质是按普通水考虑的,如设计要求用其他介质时,可作调整。7)阀门安装不包括阀体磁粉探伤、密封作气密性试验、阀杆密封添料的更换等特殊要求的工作内容。8)直接安装在管道上的仪表流量计执行阀门安装相应项目乘以系数0.7。9)中压螺纹阀门安装执行低压相应项目,人工乘以系数1.2。10)除污器、套筒补偿器、阻火器、窥视镜、水表等的安装,应按不同压力、规格、连接形式,以“个”为计量单位,执行阀门安装相应定额,本身价值另

7、行计算。 法兰安装1)低、中、高压管道、管件、法兰、阀门上的各种法兰安装,应按不同压力、材质、规格和种类,分别以“副”为计量单位。压力等级按设计图纸规定执行相应定额。定额基价中已包括法兰、螺栓安装连接费和垫片工料费(高压不包括垫片价),但不包括法兰和螺栓本身价值,应根据配用法兰片数和螺栓数量(加3%损耗率)计算其价值。如果螺栓规格和数量在设计图中未作规定时,可根据法兰的压力级别和密封面形式,按本册定额附录中的“法兰螺栓重量表”计算。当法兰接口只配用一片法兰,另一片法兰是设备或管道配件的本体法兰时,属于单片法兰安装,可按法兰安装(一副)相应定额基价乘以系数0.61 计算,螺栓数和垫片不变,法兰本

8、身价值按一片计算。5管道压力试验、吹扫与清洗按不同的压力、规格,不分材质以“100m”为计量单位。6无损探伤与焊缝热处理1)管材表面磁粉探伤和超声波探伤,不分材质、壁厚以“m”为计量单位。2)焊缝X光射线、r射线探伤,按管壁厚不分规格、材质以“张”为计量单位。3)焊缝超声波、磁粉及渗透探伤,按规格不分材质、壁厚以“口”为计量单位。7其他1)一般管道制作安装以“t”为计量单位,适用于单件重量在100kg以内的管架制作安装;单件重量大于100kg的管架制作安装应执行相应定额。2)木垫式管架重量中不包括木垫重量,但木垫安装已包括在定额内。3)分气缸、集气罐分制作于安装两个项目,制作以“kg”为计量单

9、位;安装以“个” 为计量单位;不包括附件安装,应按相应定额另行计算。6)套管制作与安装,按不同规格,分一般穿墙套管和柔、刚性套管,以“个”为计量单位,所需的钢管和钢板已包括在制作定额内,执行定额时应按设计及规范要求选用项目。课 后 总 结课程小结本节主要讲授锅炉房工艺管道工程工程量计算规则,注意对以下内容的总结: 1各分项工程工程量计量单位;各分项工程工程量计算规则:2各分项工程包含工作内容与不包含的工作内容;3不同定额、定额不同章、节执行界限的划分。复习巩固1。工艺管道与室外管道分界线的划分方法?2管道支架的制作安装、设备支架制作安装工程量统计方法? 3计算法兰安装工程量应注意哪些问题?哪些

10、部位计算成副法兰?哪些部位计算单片法兰?4 污器安装套用什么定额,?5钢板烟道制作安装工程量如何计算?6除锈、刷油与绝热工程工程量分别用什么单位计算?经验与体会内容多,要在理解的基础上加强记忆,在理解的基础上注重应用。需改进的地方 加强举例、加强现场教学。学生反馈意见内容太多,老师的分类和总结有助于对内容的掌握。听课教师反馈意见1思路清晰,内容交代清楚,概念准确,分析透彻,重点难点突出;2充分利用教学课件,有助于理解; 3省、市地方文件的补充,增加了内容的实用性。课 时 授 课 计 划授课日期日/月星期 )日/月星期 )日/月(星期 )日/月星期 )班 级供暖、空调 课 时 量计划 6 学时实

11、际 6 学时 教学课题第二节 工业管道与锅炉设备安装工程施工图预算编制实例 教学目的1 熟悉本例题所选用定额及有关规定,熟悉施工图纸与施工说明;2 熟悉掌握工程量计算规则,工程量计算方法,会统计计算工程量;3 会套定额计算直接工程费;4能够按照费用标准取费,确定锅炉房工艺管道工程总造价。教学重点1划分和排列分项工程项目;2管道安装、管件连接、阀门安装、法兰安装、水箱制作与安装、分、集水器安装工程量计算办法;3管道支架制作安装工程量计算办法;4除锈、刷油、绝热工程量的换算。教学难点1支架数量的计算与支架重量的确定方法。2单片法兰、成副法兰工程量的计算;课堂类型案例课教学方法启发式、导入式、分解自

12、学、归纳总结、复习提高教学手段安装工程预算定额手册教学过程时间安排1、组织教学 3 分 5、课堂练习 65 分2、复习提问 7 分 6、小 结 15 分3、新课导出 5 分 7、布置作业 5 分4讲授新知识 分第二节 工业管道与锅炉设备安装工程施工图预算编制实例一、所用定额及有关规定 在编制施工图预算时,本专业涉及到的定额有全国统一安装工程预算定额第一、三、四、五、六、八、十、十一册及建筑工程预算定额等。必须严格按各册定额规定执行。二、施工图纸和施工说明(略)三、划分和排列分项工程项目1本例快装锅炉成套设备(包括锅炉本体、上煤机、除渣机、送风机、引风机、除尘器和锅炉烟气出口至除尘顺之间的烟道)

13、安装、水处理设备安装,执行全国统一安装工程预算定额第三册“热力设备安装工程”预算定额;2水泵安装和拆装检查,执行第一册“机械设备安装工程”预算定额;3工艺管道系统安装执行第六册“工业管道工程”预算定额;4水箱制作、安装,执行第八册“给排水、采暖、燃气工程”预算定额;5钢板烟道的制作、安装,执行第五册“静置设备与工艺金属结构制作安装工程”预算定额;6温度计、压力表安装,执行第十册“自动化控制仪表安装工程”预算定额;7管道、支架、设备的绝热、除锈、刷油工程,执行第十一册“刷油、防腐蚀、绝热工程”预算定额;8埋地钢管沟槽挖、填土执行“建筑工程”预算定额。分项工程划分如下:(一)水泵安装与拆装检查(二)快装锅炉成套设备安装(三)离子交换器安装(四)地脚螺栓孔和设备基础灌浆(以上属于第一册和第三册定额范围)(五)烟道制作安装(上项属于第五册定额范围)(六)管道系统及构件安装1管道安装(1)焊接钢管安装(螺纹连接)(2)焊接钢管安装(焊接)(3)无缝钢管安装(焊接)(4)塑料管安装(焊接)2管件连接(1)螺纹管件连接(2)钢制焊接管件连接(包括温度计、压力表接口)(3)塑料管件连接(4
