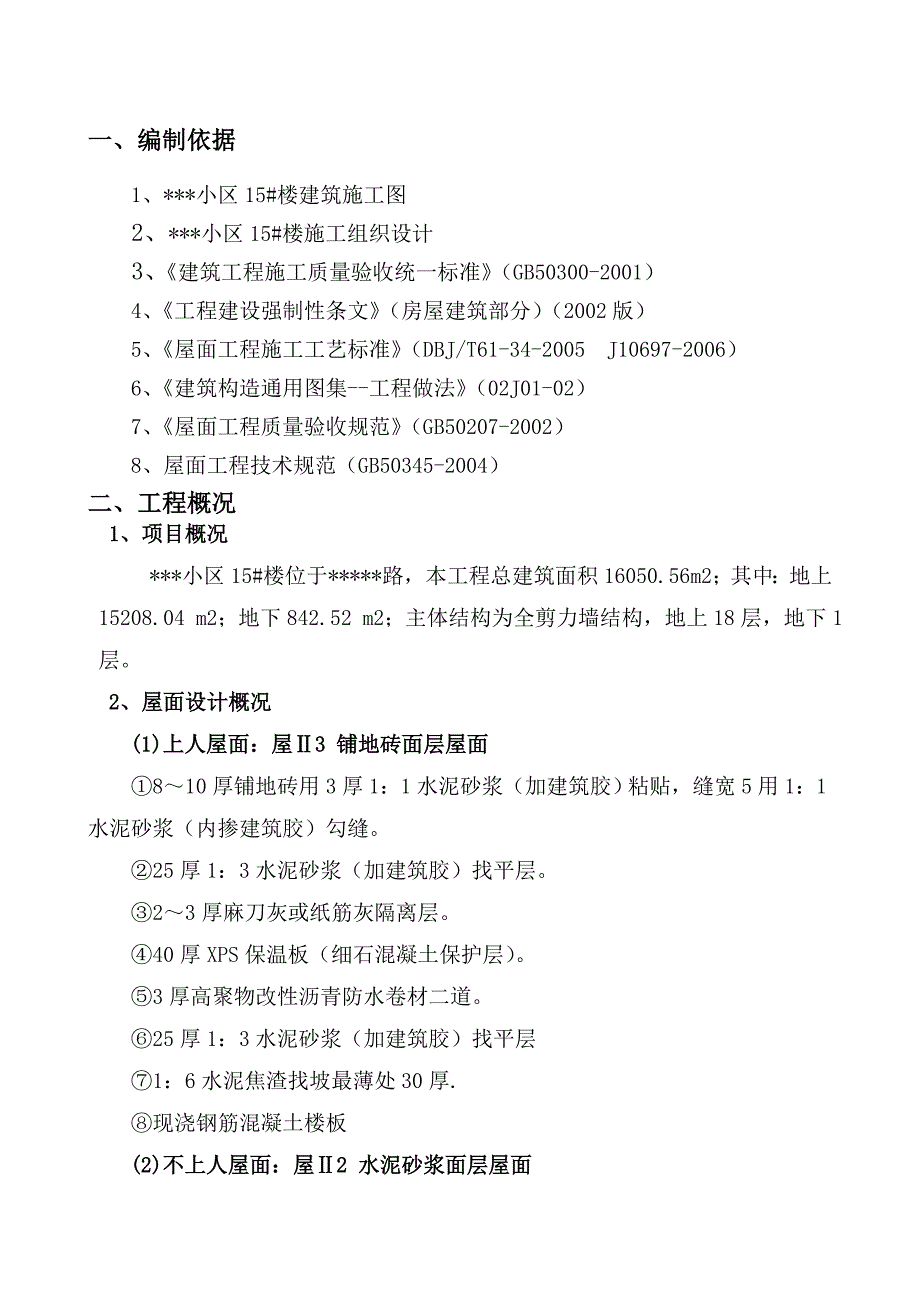

1、一、编制依据1、*小区15#楼建筑施工图2、*小区15#楼施工组织设计3、建筑工程施工质量验收统一标准（GB50300-2001）4、工程建设强制性条文（房屋建筑部分）（2002版）5、屋面工程施工工艺标准（DBJ/T61-34-2005 J10697-2006）6、建筑构造通用图集-工程做法（02J01-02）7、屋面工程质量验收规范（GB50207-2002）8、屋面工程技术规范（GB50345-2004）二、工程概况1、项目概况*小区15#楼位于*路，本工程总建筑面积16050.56m2；其中：地上15208.04 m2；地下842.52 m2；主体结构为全剪力墙结构，地上18层，地下1

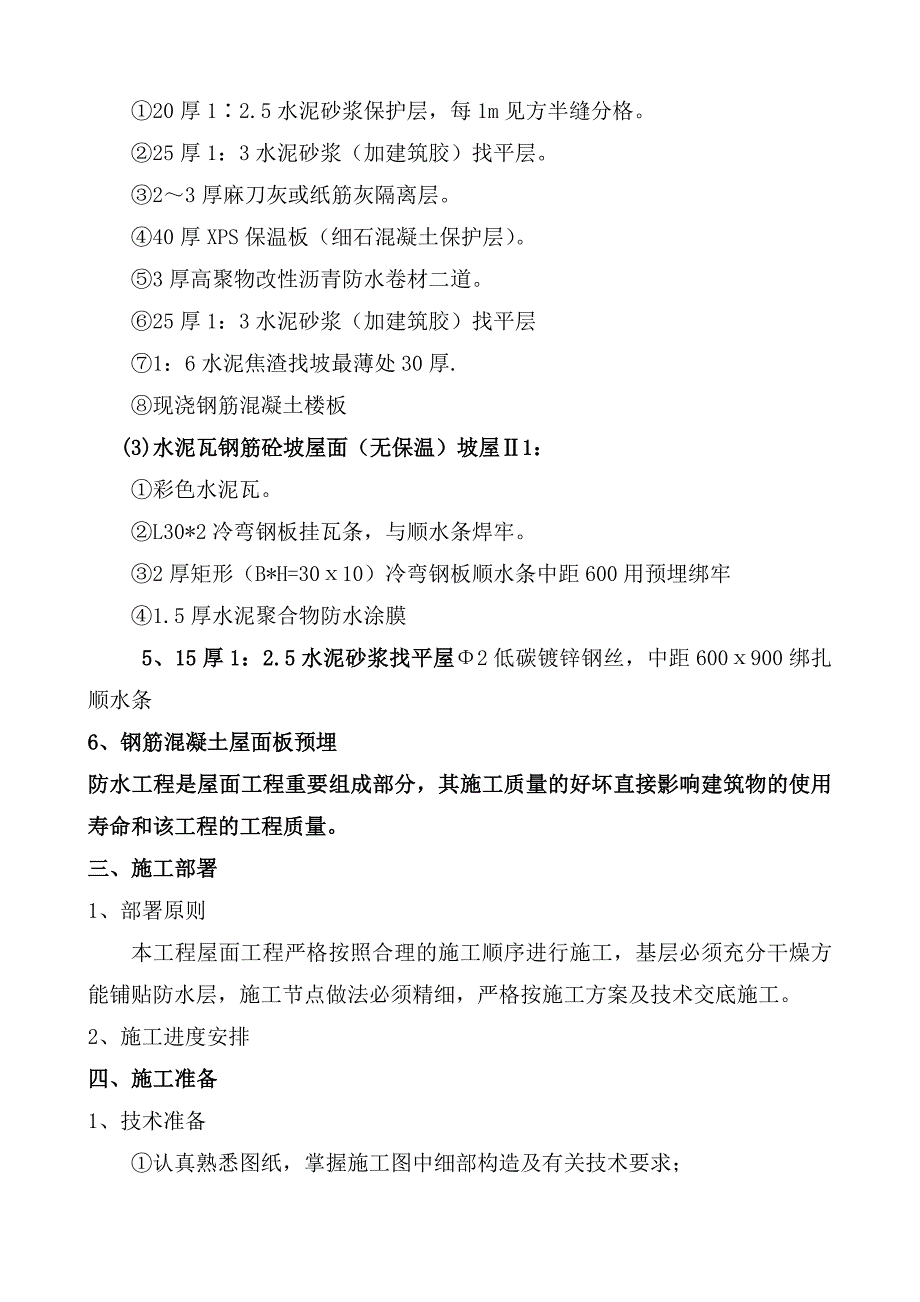

2、层。2、屋面设计概况(1)上人屋面：屋3 铺地砖面层屋面810厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（内掺建筑胶）勾缝。25厚1：3水泥砂浆（加建筑胶）找平层。23厚麻刀灰或纸筋灰隔离层。40厚XPS保温板（细石混凝土保护层）。3厚高聚物改性沥青防水卷材二道。25厚1：3水泥砂浆（加建筑胶）找平层1：6水泥焦渣找坡最薄处30厚.现浇钢筋混凝土楼板(2)不上人屋面：屋2 水泥砂浆面层屋面20厚12.5水泥砂浆保护层，每1m见方半缝分格。25厚1：3水泥砂浆（加建筑胶）找平层。23厚麻刀灰或纸筋灰隔离层。40厚XPS保温板（细石混凝土保护层）。3厚高聚物改性沥青防水卷
3、材二道。25厚1：3水泥砂浆（加建筑胶）找平层1：6水泥焦渣找坡最薄处30厚.现浇钢筋混凝土楼板(3)水泥瓦钢筋砼坡屋面（无保温）坡屋1：彩色水泥瓦。L30*2冷弯钢板挂瓦条，与顺水条焊牢。2厚矩形（B*H=3010）冷弯钢板顺水条中距600用预埋绑牢1.5厚水泥聚合物防水涂膜 5、15厚1：2.5水泥砂浆找平屋2低碳镀锌钢丝，中距600900绑扎顺水条6、钢筋混凝土屋面板预埋防水工程是屋面工程重要组成部分，其施工质量的好坏直接影响建筑物的使用寿命和该工程的工程质量。三、施工部署1、部署原则本工程屋面工程严格按照合理的施工顺序进行施工，基层必须充分干燥方能铺贴防水层，施工节点做法必须精细，严格

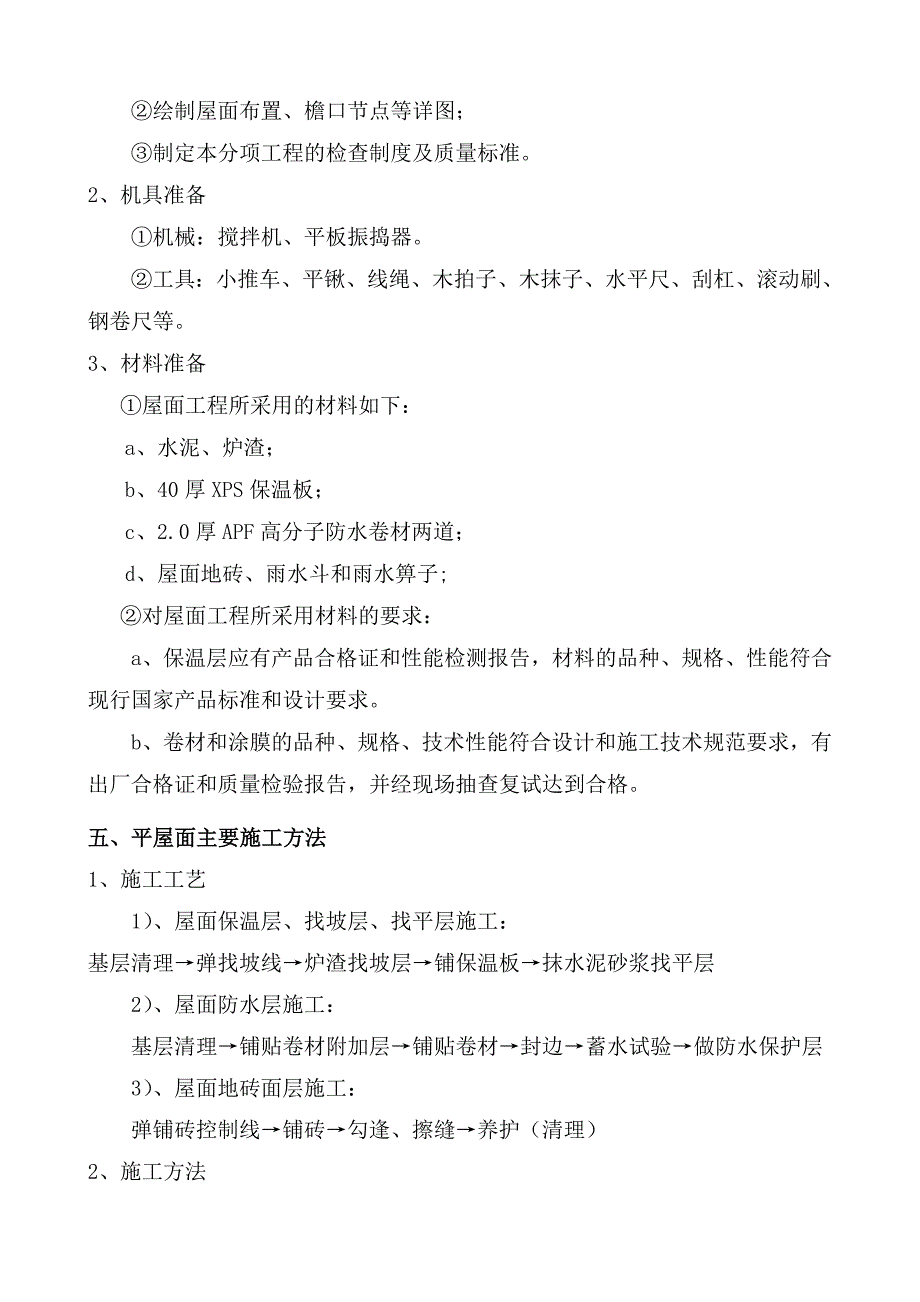

4、按施工方案及技术交底施工。2、施工进度安排四、施工准备1、技术准备认真熟悉图纸，掌握施工图中细部构造及有关技术要求；绘制屋面布置、檐口节点等详图；制定本分项工程的检查制度及质量标准。2、机具准备机械：搅拌机、平板振捣器。工具：小推车、平锹、线绳、木拍子、木抹子、水平尺、刮杠、滚动刷、钢卷尺等。3、材料准备屋面工程所采用的材料如下：a、水泥、炉渣；b、40厚XPS保温板；c、2.0厚APF高分子防水卷材两道；d、屋面地砖、雨水斗和雨水箅子;对屋面工程所采用材料的要求：a、保温层应有产品合格证和性能检测报告，材料的品种、规格、性能符合现行国家产品标准和设计要求。b、卷材和涂膜的品种、规格、技术性能
5、符合设计和施工技术规范要求，有出厂合格证和质量检验报告，并经现场抽查复试达到合格。五、平屋面主要施工方法1、施工工艺1）、屋面保温层、找坡层、找平层施工：基层清理弹找坡线炉渣找坡层铺保温板抹水泥砂浆找平层2）、屋面防水层施工：基层清理铺贴卷材附加层铺贴卷材封边蓄水试验做防水保护层3）、屋面地砖面层施工：弹铺砖控制线铺砖勾逢、擦缝养护（清理）2、施工方法1)、屋面找坡层施工：基层清理: 现浇钢筋混凝土楼板,将尘土、杂物等清理干净，基层不平整处用水泥腻子找平。弹线找坡：按设计坡度及流水方向，找出屋面坡度走向，确定保温层的厚度范围。管根固定：穿结构管根在保温层施工前，用细石混凝土堵塞密实。1:6水泥
6、焦渣炉渣找坡： a、在施工前，检查设备基础及管道安装完毕后，清理干净表面砼渣子、有机杂物等，吊运炉渣和水泥。b、焦渣拌制：严格控制好配合比（水泥：炉渣 = 1：6），要求进行拌制。炉渣和水泥干拌两遍，加水拌合一次，水泥和炉渣拌合必须均匀。c、焦渣铺设：铺设前弄懂设计屋面分水线、下水口，最薄处不小于3cm，找坡控制在2%，夯实表面压光；当班拌制的干料和拌合加水的焦渣，当班必须铺完，严禁留于下班铺设，夯实采用平板振动机两遍压实，最后用铁抹子压光，达到设计坡度要求。2)、保温层施工:将保温板铺在屋面找坡层上，应铺设平整、稳定，坡度正确，板缝间用加胶料拌匀填补严密。3）、找平层施工：(25mm厚13水
7、泥砂浆找平层)施工25mm厚13水泥砂浆找平层时应将原表面的松散杂物，凸出基层表面的灰渣等粘结杂物要铲平，使之不影响找平层的厚度；将出屋面的管根、屋面管根等根部用细石混凝土或水泥砂浆处理好。抹找平层水泥砂浆前，应适当洒水湿润基层表面，有利于基层与找平层的结合，但不可洒水过量，以免影响找平层表面干燥，洒水达到基层和找平层能牢固结合为度。找平层的坡度按流水方向拉线找坡；水泥砂浆用刮杠刮平，找坡后用木抹子搓平，铁抹子压光，待浮水沉失后，人踏上去有脚印但不下陷为度，再用铁抹子压第二遍即可交活。找平层抹平、压实以后24h可浇水养护，养护期7d。4）、防水层施工：、卷材防水层a、卷材防水层施工工艺流程：基
8、层表面清理、修补 节点附加增强处理 定线、试铺 铺贴卷材 收头处理、节点密封 清理、检查、修整 验收。b、铺设方向卷材的铺设方向应根据屋面坡度和屋面是否有振动来确定。当屋面坡度小于3%时，卷材宜平行于屋脊和分水线铺贴，屋面坡度在2%时，卷材可平行或分水线铺贴。上下层卷材不得相互垂直铺贴。c、铺贴卷材采用搭接法，相邻两幅卷材的搭接缝应错开。平行于分水线的搭接缝应顺流水方向搭接。d、特殊部位的铺贴要求：檐口：将铺贴到檐口端头的卷材裁齐后压入凸檐下并密封严实。水落口：铺至水落口的各层卷材和附加层，均应贴在杯口上，用雨水罩的底盘将其压紧，底盘与卷材间应满涂胶结材料予以粘结，底盘周围用密封材料填封。水落
9、口处卷材裁剪成“米”型。泛水：泛水是指屋面的转角与立墙（女儿墙）部位。这些部位结构变化大，容易受太阳曝晒，因此为了增强接头部位防水层的耐久性，要在这些部位加铺一层卷材附加层。泛水部位卷材铺贴前，应先进行试铺，将立面卷材长度留足，先铺贴平面卷材至转角处，然后从下向上铺贴立面卷材。如先铺立面卷材，由于卷材自重作用，立面卷材张拉过紧，使用过程容易翘边、空鼓、胶落现象。卷材铺完后，将端头裁齐。应先用带垫子的钉子或金属压条将卷材端头固定在墙面上，用密封材料封严，再将金属或合成高分子卷材条用钉压作盖板，盖板与立墙间用密封材料封固。排气洞与伸出屋面的管道: 排气洞与屋面交角处的铺贴方法和立墙与屋面转角处相似
10、，所不同流水方向不应有逆槎，排气洞阴角处卷材增加附加层，上部剪口交差贴实。伸出的管道卷材铺贴方法与排气洞相似，但应铺两层附加层，防水层铺贴后，上端封严，附加层卷材裁剪方法作“米”型剪口。阴阳角附加层施工: 阴阳角处的基层涂料完成后，要用密封膏涂封距角每边100mm，先对女儿墙、水落口、管根、檐口、天沟、阴阳角等细部先做附加层，附加卷材每边宽度不小于250mm。附加层卷材剪成如图所示形状。铺贴后剪缝处用密封膏封固。卷材搭接缝施工：搭接缝及收头的卷材必须100%粘接牢固，卷材搭接长边100m，短边150mm铺贴时必须有熔融性沥青从边端挤出，用刮刀将挤出的热熔胶刮平，沿边缘封严。操作方法为，先将下层
11、卷材（已铺好）表面防粘隔离层熔掉，使用烫板沿搭接粉线移动，防止影响其他卷材，一手用刮刀将卷材掀起，一手持喷灯从搭接缝外斜向里喷火烘烤卷材面，随烤随粘贴，并将熔融沥青挤出，刮平。搭接缝、收头粘贴后，用喷灯沿接缝再加热封严。结点处理：大面积防水层施工前，应先进行节点处理，如进行嵌填密封材料，附加防水层铺贴等，这有利于大面积防水层施工质量的提高，对提高节点处防水密封性，防水层的适应变形能力是非常有利的。由于节点处理工序多，用料种类多，用量零星，而且工作面狭小，施工难度大，因此应在大面积防水施工前进行，但有此节点，如卷材收头则要在大面积卷材防水层完成后进行，附加层材料的选择可采用与防水层相同材料多作一
12、层，也可采用其它防水卷材或涂料予以增强。5）、防水保护层（隔离层）待防水卷材施工完成后验收合格。按要求不少于48小时，试水若有渗漏现象，经过修复再次试水，合格后，23厚麻刀灰或纸筋灰隔离层，紧跟做25厚1：3水泥砂浆（加建筑胶）找平层，找平时每6m纵横向分格缝20宽，缝嵌聚合物水泥浆，采用木磨抹平。找平前通线贴饼，控制找平层厚度和坡度分水流向，给下道工序创造施工条件。6）、屋面彩色防滑地砖面层施工：根据屋面地砖规格尺寸开始铺设屋面地砖控制线，铺设缝隙宽度根据排砖图为10mm和20mm，铺设屋面地砖时，应从四周往梯间楼梯口收尾，操作时须将接槎切齐，余灰清理干净，在水泥砂浆尚未初凝时开始铺设，铺好
13、的砖用橡胶锤或木锤敲砖挤压，使水泥砂浆渗入到砖的缝内，铺设屋面地砖时应退着操作，不得踩在已铺设好的屋面地砖上。地漏、管口等处周围的地砖要按坡度预先试铺进行切割，要做到地砖与地漏、管口镶嵌紧密相吻合。操作时，必须做到干完多少，就将屋面地砖面层清理干净多少，并随时用2m靠尺检查平整度，偏差不得超过2mm。屋面地砖铺设完应在24小时内进行擦缝、勾缝工作，10mm缝采采用1：1.25水泥砂浆勾缝（内掺4%防水粉）用同品种、同标号、同颜色的水泥，用11水泥细砂浆勾缝，然后用干水泥撒在缝上，再用棉纱团擦缝，将缝隙擦满；20mm缝用缝嵌聚合物水泥砂浆（水泥砂浆1：3加沥青调合而成）进行嵌缝。嵌缝要求：缝宽度
14、一致；嵌合物水泥砂浆严禁污染地砖，保持地面清洁，颜色一致。屋面地砖铺设完毕，不能立即上人或码放材料，至少要养护23天后方可上人。7）、水泥砂浆找平层（不上人屋面）a、施工前，通线定点贴饼控制好坡度及分水线。b、分格缝：采用1：1.25水泥找坡压光，压光两遍，保证表面光滑；分隔缝布置为：纵横1m设置，缝宽10mm，然后分格缝嵌聚合物砂浆填实，缝宽一直，表面压实压光。六、瓦屋面施工1、材料要求1）瓦应边缘整齐，表面整洁，不得有分层，露砂、裂纹等缺陷。瓦的尺寸应配合适当，脊瓦与平瓦应配合适当。2）、各种瓦的尺寸、形状应一致，符合设计要求，不得大小不一，宽窄不一，缺棱少角、翘曲变形并且瓦的颜色必须相同
15、、光泽一致。3）、瓦运输时应轻拿轻放，不得抛扔，碰撞；进入现场后应分规格、种类堆放整齐。瓦片的堆码方式应注意，除脊瓦外，应“立式”堆码。4）、坐铺瓦砂浆采用1：3水泥石灰砂浆。2、坡屋面构造坡屋面的构造做法如下（由下至上）：1）、钢筋砼屋面板；2）、防水砂浆（横刷素水泥浆一道；10厚1:2水泥砂浆掺5%防水粉；纵刷素水泥浆一道；10厚1:2水泥砂浆掺5%的防水粉）；3）、25厚1:1:4水泥石灰砂浆坐铺；4）、用钢钉固定瓦、施工程序1）、总体施工程序为：坡屋面找平弹线洒水湿润基层坡屋面坡面铺设瓦转角斜屋脊铺设瓦屋顶水平屋脊铺设瓦。2）、坡瓦：干摆排瓦调整铺砂浆铺瓦钉钢钉清理砂浆污染3）、与屋脊相交处坡面瓦：干摆屋脊两侧的坡面瓦沿屋脊拉线画出坡面瓦的切割线将坡面瓦运至屋面进行集中切割坡面瓦铺设并用砂浆将上部端口填灌严密进行屋脊侧立瓦坐砌4）、脊瓦：挂线铺砂浆盖脊瓦清理砂浆污染、施工方法：1）、在铺设沟瓦时做到“一铲灰、一片瓦、一揉挤、一清理”，既要保证
