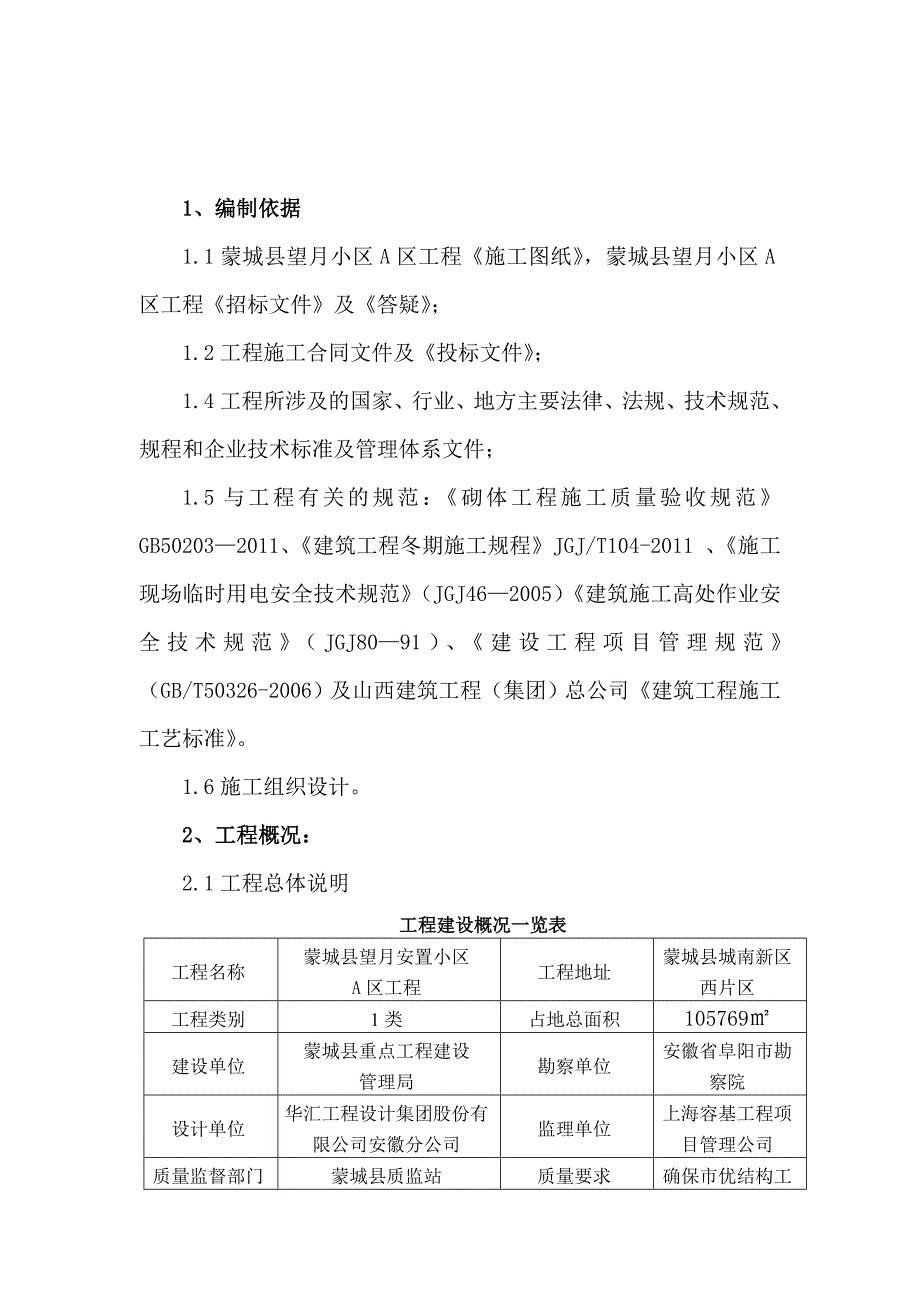

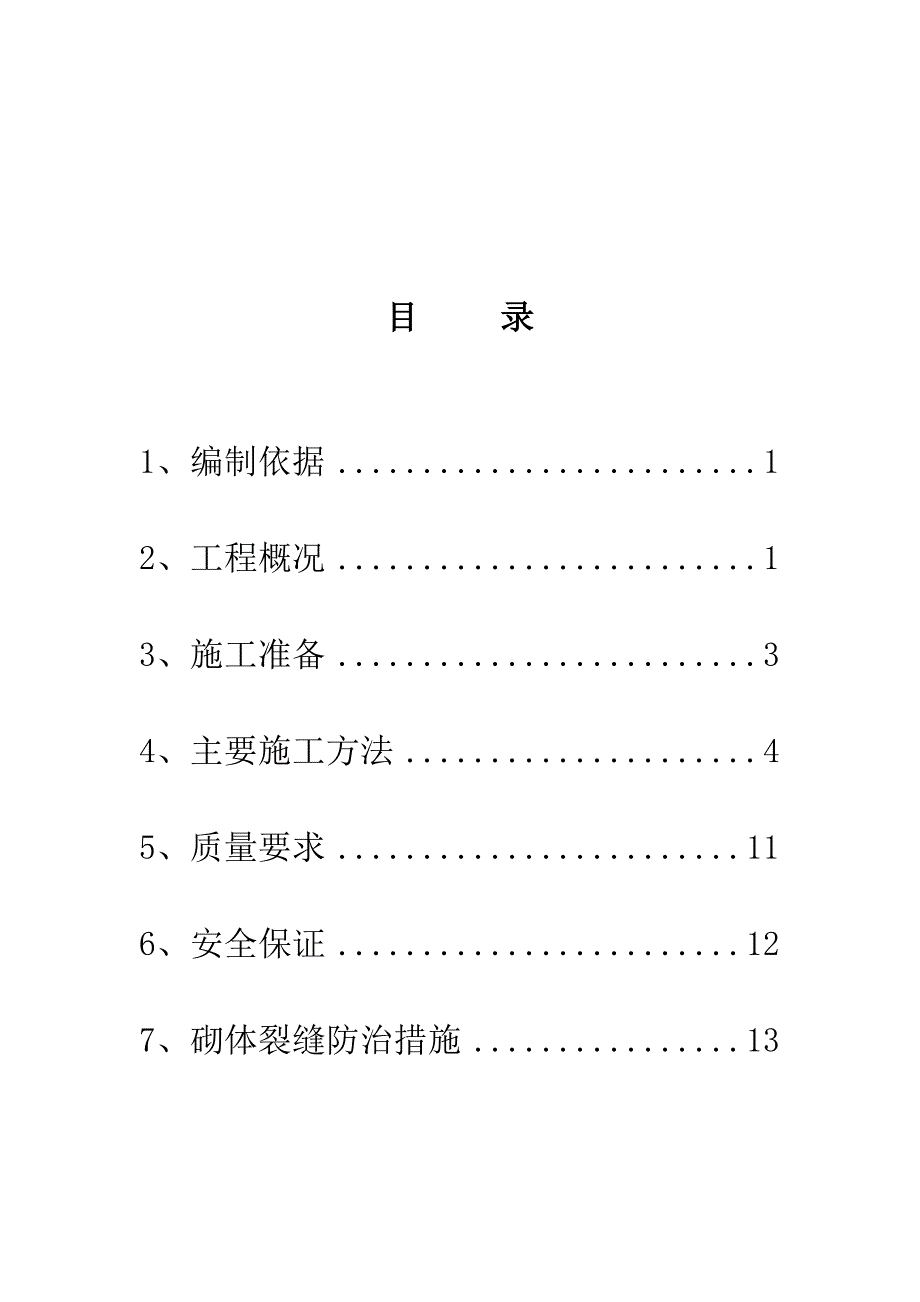

1、 目 录1、编制依据12、工程概况13、施工准备34、主要施工方法45、质量要求116、安全保证127、砌体裂缝防治措施13 1、编制依据1.1蒙城县望月小区A区工程施工图纸，蒙城县望月小区A区工程招标文件及答疑；1.2工程施工合同文件及投标文件；1.4工程所涉及的国家、行业、地方主要法律、法规、技术规范、规程和企业技术标准及管理体系文件；1.5与工程有关的规范：砌体工程施工质量验收规范GB502032011、建筑工程冬期施工规程JGJ/T104-2011 、施工现场临时用电安全技术规范（JGJ462005）建筑施工高处作业安全技术规范（JGJ8091）、建设工程项目管理规范（GB/T5032

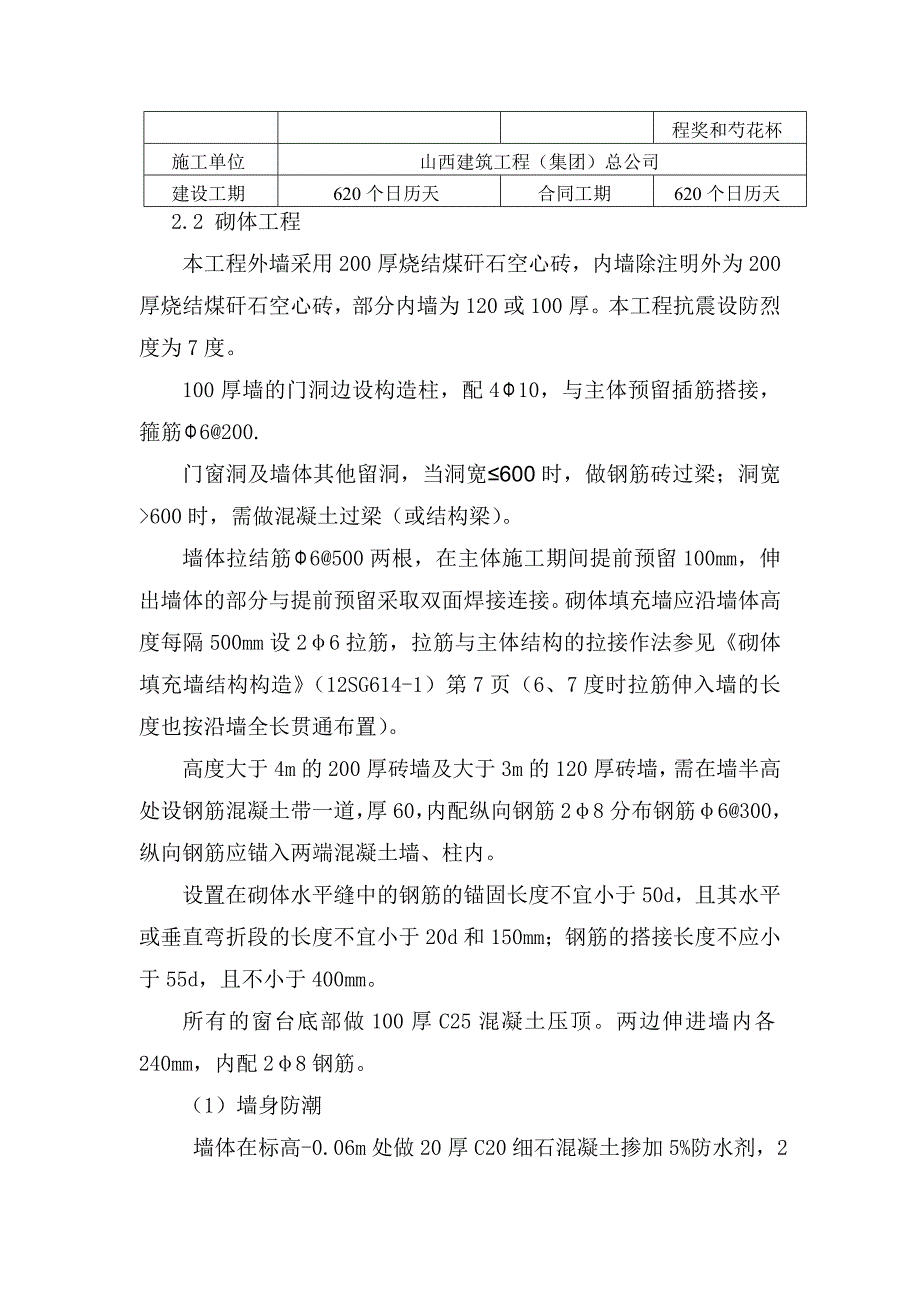

2、6-2006）及山西建筑工程（集团）总公司建筑工程施工工艺标准。1.6施工组织设计。 2、工程概况： 2.1工程总体说明工程建设概况一览表工程名称蒙城县望月安置小区A区工程工程地址蒙城县城南新区西片区工程类别1类占地总面积105769建设单位蒙城县重点工程建设管理局勘察单位安徽省阜阳市勘察院设计单位华汇工程设计集团股份有限公司安徽分公司监理单位上海容基工程项目管理公司质量监督部门蒙城县质监站质量要求确保市优结构工程奖和芍花杯施工单位山西建筑工程（集团）总公司建设工期620个日历天合同工期620个日历天 2.2 砌体工程本工程外墙采用200厚烧结煤矸石空心砖，内墙除注明外为200厚烧结煤矸石空心
3、砖，部分内墙为120或100厚。本工程抗震设防烈度为7度。100厚墙的门洞边设构造柱，配410，与主体预留插筋搭接，箍筋6200.门窗洞及墙体其他留洞，当洞宽600时，做钢筋砖过梁；洞宽600时，需做混凝土过梁（或结构梁）。墙体拉结筋6500两根，在主体施工期间提前预留100mm，伸出墙体的部分与提前预留采取双面焊接连接。砌体填充墙应沿墙体高度每隔500mm设26拉筋，拉筋与主体结构的拉接作法参见砌体填充墙结构构造（12SG614-1）第7页（6、7度时拉筋伸入墙的长度也按沿墙全长贯通布置）。高度大于4m的200厚砖墙及大于3m的120厚砖墙，需在墙半高处设钢筋混凝土带一道，厚60，内配纵向钢
4、筋28分布钢筋6300，纵向钢筋应锚入两端混凝土墙、柱内。设置在砌体水平缝中的钢筋的锚固长度不宜小于50d，且其水平或垂直弯折段的长度不宜小于20d和150mm；钢筋的搭接长度不应小于55d，且不小于400mm。所有的窗台底部做100厚C25混凝土压顶。两边伸进墙内各240mm，内配28钢筋。（1） 墙身防潮 墙体在标高-0.06m处做20厚C20细石混凝土掺加5%防水剂，28通长设置。卫生间、厨房、开敞阳台窗台处外墙、轻质隔墙等处的底部均做C20细石混凝土防渗翻梁。 （2）材料说明设置位置外围护墙体内隔墙厨、卫隔墙砌块材料烧结煤矸石空心砖烧结煤矸石空心砖烧结煤矸石空心砖墙体厚度2002001
5、00/120强度等级Mu5.0Mu3.5Mu3.5砂浆材料混合砂浆混合砂浆混合砂浆砂浆强度等级M5M5M5砌块容许容重1100kg/m31100kg/m31100kg/m3 3、施工准备3.1材料准备（1）煤矸石空心砖的品种、强度等级必须符合设计要求，并应规格一致，有出厂合格证和出厂检测报告。（2）砌墙所用的煤矸石空心砖应选择棱角整齐、规格一致的砖。材料运到现场，试验员应立即抽样送试验室试验，合格后，方可使用。每种标号的砂浆要按规范进行配比.（3）水泥进场应有出厂合格证并及时取样送检，并防止使用过期水泥。不同品种，不同标号的水泥不得混合使用。（4）砂宜采用中砂或粗砂，应过5mm孔径的筛，配制M
6、5以下的砂浆，砂的含泥量不超过5，M5以上的砂浆，砂的含泥量不超过3，不得含有草根等杂物。（5）掺合料用石灰膏，其熟化时间不得少于7天。拌和用水要使用自来水或不含有害物质的清净水。（6）将浇水湿润的空心砖，从砖垛处用手推车或吊运到砌筑位置，要求砖的码放与砌筑的墙面净距离不小于500mm，以便于砌筑。干砖不准运至砌筑位置。 （7）水：饮用水和不含有害物质的洁净水。3.2主要施工机具准备(1)主要机具：搅拌机、筛子，施工电梯、小平车、水平尺、灰桶、喷水壶、线坠等。(2)在砌筑施工前应将砌筑工具准备齐全，线锤、靠尺、皮数杆以及小线等。并要检查工具的性能，以便对性能不良的工具事先进行修理，如托线板是否
7、平直，有无变形等。(3)为了正确计量配合比，施工前必须做一组水泥砂浆配合比贴在醒目处，还应准备一台磅秤，放在搅拌机旁。3.3作业条件（1）平整砌筑墙体周围的地面，尤其是砌筑操作人员活动范围内和堆砖放料的位置，一般要求距离砌体1m左右范围的地面必须清理干净，并要平整。（2）平整搅拌砂浆的场地，便于堆放砌筑砂浆的搅拌材料和安置砂浆搅拌机等。（3）运输砌筑材料的道路要填平，填实，以便施工时砖块，砂浆的正常运输。（4）按标高抹好水泥砂浆防潮层。（5）弹好墙身线、轴线，据现场砖的实际规格尺寸，再弹出门窗开口位置线，经检验符合设计图纸的尺寸要求，办完预检手续。4、主要施工方法4.1施工顺序放线找平摆砌块（
8、脚） 立皮数杆持线铺灰砌筑 设置构造柱拉墙钢筋水电配合砌筑工完场清自检、互检 4.2技术要求（1）向作业班组作好施工技术与安全技术交底。（2）砌筑前，先将楼层清理干净后，弹好楼层标高控制线，每层标高控制线一般距建筑地面为1000mm；提前做好墙体放线的施工准备工作，确定墙体和构造柱的具体位置并弹好墨线，墙体纵、横向交叉处均设置构造柱。（3）砌筑工程使用双排钢管脚手架，搭设宽度为1000mm；立杆间距为1800mm；步距为1800mm；扫地杆距地面200mm；操作脚手架离墙的距离为250mm；并分段设置剪刀撑；脚手架搭设高度，应跟据墙体砌筑高度确定，顶部栏杆高度不得少于1200mm，中间加设钢管
9、栏杆一道。脚手架搭设应与砌筑工程施工密切配合，砌筑施工前，应先分段做好脚手架的搭设。不得在下列墙体或部位设置脚手眼1）120厚墙和独立柱。2）过梁上与过梁成60角的三角范围及过梁净跨度1/2的高度范围内。3）宽度小于1的窗间墙。4）砌体门窗洞口两侧200和转角处450范围内。5）梁及其左右500范围内。 （4）竹片脚手板四角应于水平横杆之间用18号铁丝绑扎牢固，不得有探头板不得有漏绑现象。（5）干砖必须提前12d浇水湿润，使其含水率达到10%15%。且在砌筑当天再次喷水润湿，雨季要采取遮盖防雨排水措施，不得使用过湿的砖。（6）砌筑施工时，必须设置皮数杆，皮数杆应标明砖的厚度、灰缝厚度、圈梁、过
10、梁、门窗洞口标高以及竖向构造的变化部位。4.3施工要求（1）由于本工程施工工期较紧，施工时应尽量安排穿插作业，在二层模板拆除后，砌筑工程分别从建筑物两端同时施工，向中间推进。（2）在一个施工段完成一步架高度砌筑时，瓦工应让出再转入其他施工段，由架子工进行该段的脚手架的搭设；每次搭设高度均为1.80米。（3）砌筑砂浆应具有良好的和易性和保水性，并拌合均匀。砂浆应随拌随用，水泥砂浆初凝前用完，混合砂浆应在4h内使用完毕。（4）砌筑时，基础防潮层或楼面上按标准水准点或指定水准点定出各层标高，并用水泥砂浆或细石砼找平，然后按图纸尺寸要求放出墙体的轴线，并立好皮数杆。（5）砌筑时，上下皮砖应错缝搭接，其
11、搭接长度不应小于1/3块砖，如不能满足要求的搭接长度时，应在灰缝中设钢筋网片连接。（6）砌砖应逐块铺砌，灰缝应做到横平竖直，全部灰缝均应填铺砂浆，水平灰缝宜用铺浆，砌体水平灰缝的厚度应控制812mm，埋设的拉结钢筋或网片必须放置在砂浆层中。（7）如需移动已砌好的砌块时，应清除原有砂浆，重铺砂浆砌筑。墙上预留孔洞、管道、沟槽和预埋件，应在砌筑时预埋或预留，不得在砌好的墙体上打凿。（8）门窗洞口采用预留。砌块与门窗框的间隙应保持在1015mm。（9）砌体内不设脚手眼（洞），如必须设置脚手眼，砌体砌筑完成后，应用C20混凝土将脚手眼填密实。（10）砌体构造柱严格按图纸设计和规范进行施工，先施工砌体后
12、浇筑构造柱，构造柱和墙梁拉结筋的施工。见下图：4.4 操作工艺4.4.1煤矸石实心砖砌体 （1）砌筑前，先根据砖墙位置，弹出墙身轴线及墙身边线。技术人员要用水准仪进行抄平，并在框架柱上划出皮数标记，应标有砖的厚度，灰缝厚度，门窗等位置。（2）每种标号的砂浆要按规范进行配比。砂浆现场拌制时，各组分材料应采用重量计量。（3）煤矸石砖，在常温施工时，应提前1天在地面上将砖浇水湿润。一般要使水浸入空心砖内四边深为10mm或使砖的含水率达到1015为宜。在雨季砌筑施工时，要严格控制浇水程度，防止空心砖块吸水过多，而影响砌筑，或因空心砖块吸水饱和造成无法砌筑。在墙上留置临时施工洞口，间距沿墙边不应小于50
13、0mm，洞口净宽度不应超过1m，洞口上设预制砼过梁。（4）砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时间段处应砌成斜搓，斜搓水平投影长度不应小于高度的23。当不能留斜槎时，除转角处外，可留直槎，但直槎必须做成凸槎，留直槎处应加设拉接钢筋，拉接钢筋的数量为每120mm墙厚放置26拉结钢筋，间距沿墙高不应超过500mm，埋入长度从留槎处算起每边均不应小于1000mm，末端应有90弯钩。（5）砖砌体的灰缝应横平竖直，厚薄均匀。水平灰缝厚度为 10mm，但不应小于8mm，也不应大于12mm。4.4.2 煤矸石空心砖砌筑 （1）砌筑前，先根据墙体位置
14、，煤矸石空心砖的模数，弹出墙身轴线及墙身边线。技术人员要划出皮数杆，皮数杆上标有砖的厚度，灰缝厚度，门窗、过梁位置，皮数杆间距不宜超过15m，立皮数杆要用水准仪进行抄平。（2）砖墙 “三一法”砌筑施工，即“一铲灰，一块砖，一揉压”的操作方法。竖缝采用加浆方法，每天砌筑高度控制在1.8m范围内。采用空心砖砌填充墙时，组砌方法应正确，空心砖的砌筑应上下错缝，砖孔方向应置于水平位置。空心砖和实心砖的交接处，应按空心砖的模数咬槎、搭接，严重掉角的空心砖不宜使用。墙底部应砌煤矸石实心砖，其高度不宜小于200mm。砌筑填充墙时，必须把预埋在柱中的拉结钢筋砌入墙内，拉结钢筋的规格、数量、间距、长度应符合设计
