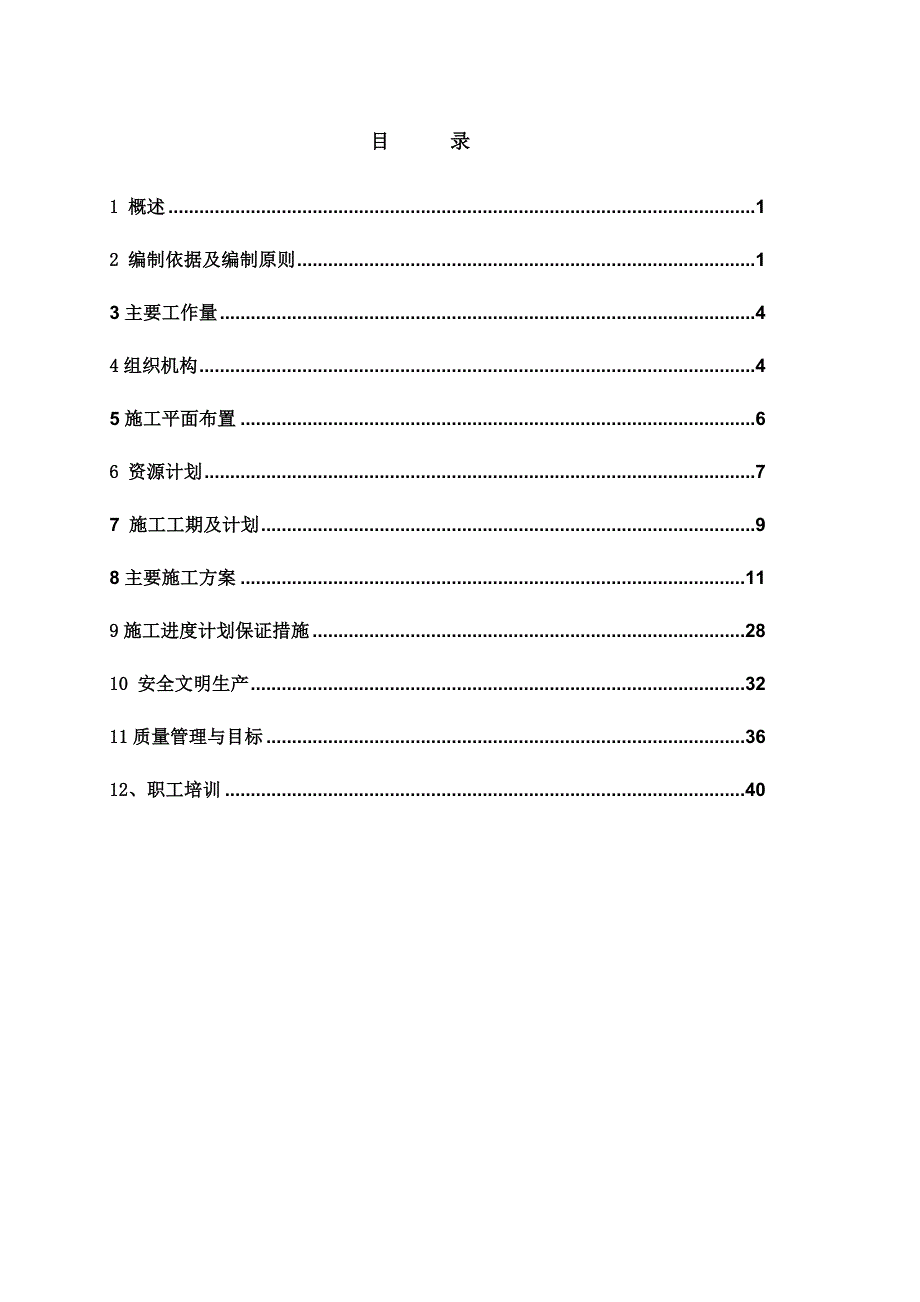

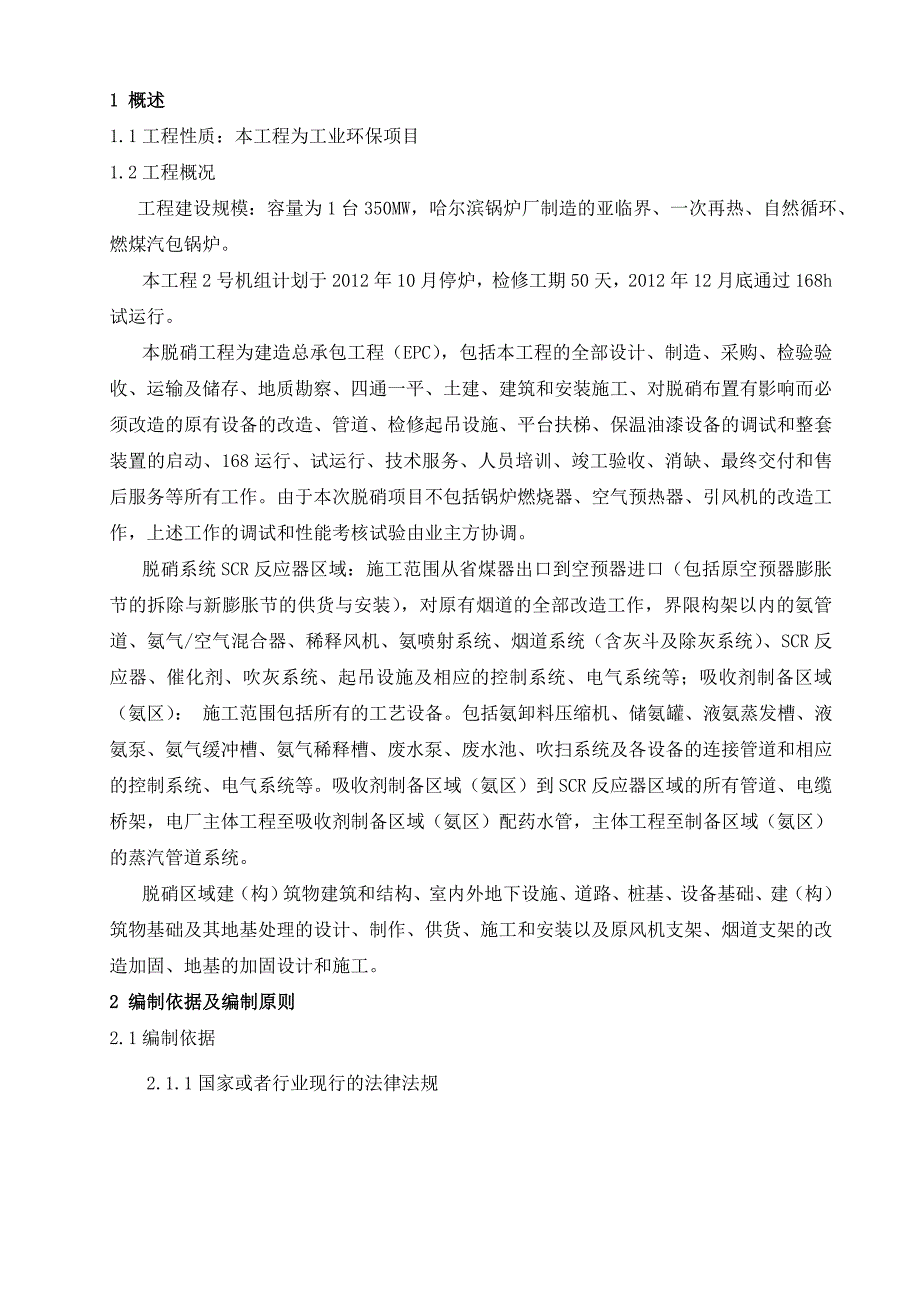

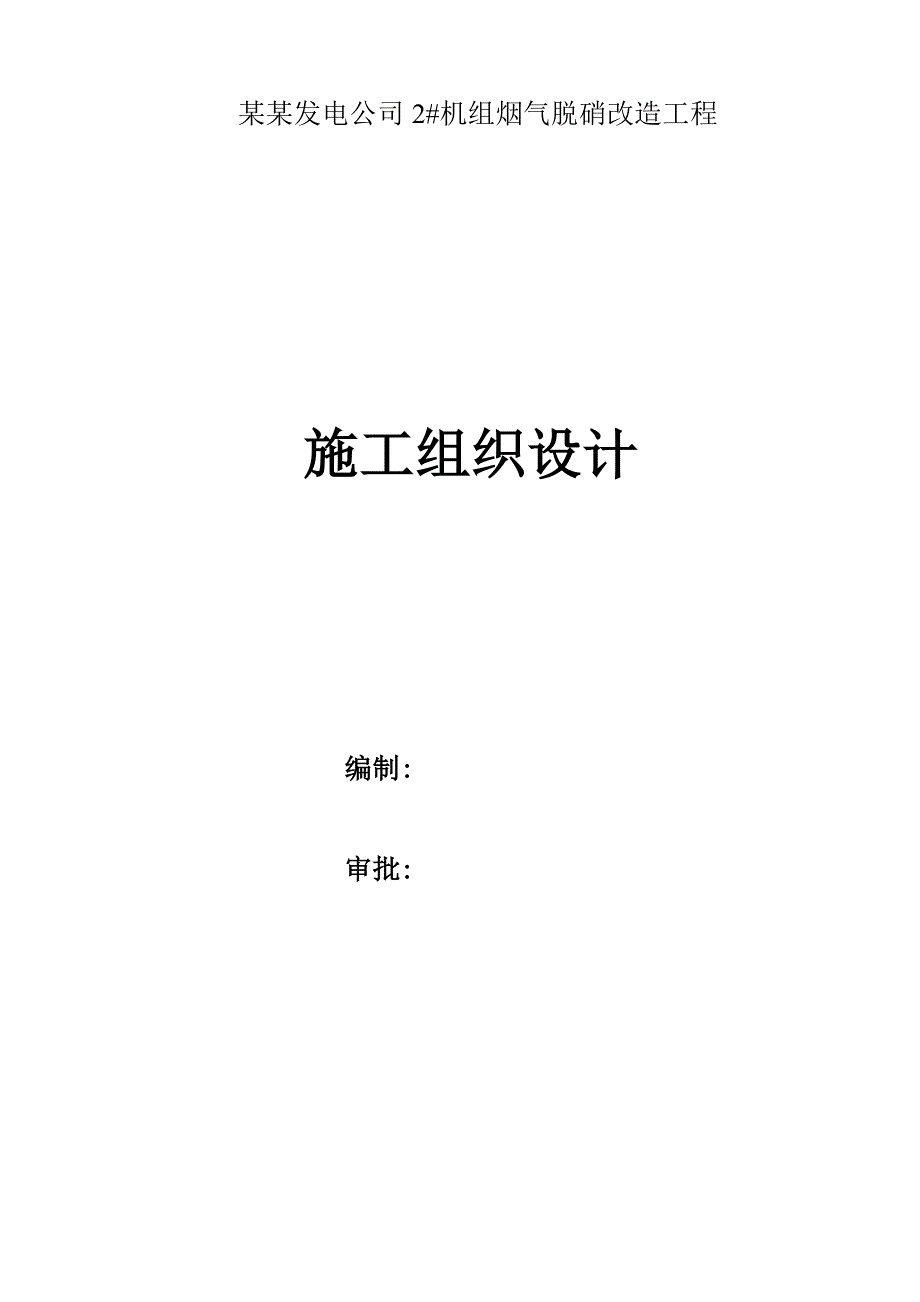

1、 某某发电公司2#机组烟气脱硝改造工程施工组织设计编制:审批: 目 录1 概述12 编制依据及编制原则13主要工作量44组织机构45施工平面布置66 资源计划77 施工工期及计划98主要施工方案119施工进度计划保证措施2810 安全文明生产3211质量管理与目标3612、职工培训401 概述1.1工程性质：本工程为工业环保项目1.2工程概况 工程建设规模：容量为1台350MW，哈尔滨锅炉厂制造的亚临界、一次再热、自然循环、燃煤汽包锅炉。本工程2号机组计划于2012年10月停炉，检修工期50天，2012年12月底通过168h试运行。本脱硝工程为建造总承包工程（EPC），包括本工程的全部设计、制
2、造、采购、检验验收、运输及储存、地质勘察、四通一平、土建、建筑和安装施工、对脱硝布置有影响而必须改造的原有设备的改造、管道、检修起吊设施、平台扶梯、保温油漆设备的调试和整套装置的启动、168运行、试运行、技术服务、人员培训、竣工验收、消缺、最终交付和售后服务等所有工作。由于本次脱硝项目不包括锅炉燃烧器、空气预热器、引风机的改造工作，上述工作的调试和性能考核试验由业主方协调。脱硝系统SCR反应器区域：施工范围从省煤器出口到空预器进口（包括原空预器膨胀节的拆除与新膨胀节的供货与安装），对原有烟道的全部改造工作，界限构架以内的氨管道、氨气/空气混合器、稀释风机、氨喷射系统、烟道系统（含灰斗及除灰系统
3、）、SCR反应器、催化剂、吹灰系统、起吊设施及相应的控制系统、电气系统等；吸收剂制备区域（氨区）： 施工范围包括所有的工艺设备。包括氨卸料压缩机、储氨罐、液氨蒸发槽、液氨泵、氨气缓冲槽、氨气稀释槽、废水泵、废水池、吹扫系统及各设备的连接管道和相应的控制系统、电气系统等。吸收剂制备区域（氨区）到SCR反应器区域的所有管道、电缆桥架，电厂主体工程至吸收剂制备区域（氨区）配药水管，主体工程至制备区域（氨区）的蒸汽管道系统。脱硝区域建（构）筑物建筑和结构、室内外地下设施、道路、桩基、设备基础、建（构）筑物基础及其地基处理的设计、制作、供货、施工和安装以及原风机支架、烟道支架的改造加固、地基的加固设计和
4、施工。2 编制依据及编制原则2.1编制依据2.1.1国家或者行业现行的法律法规序号文件名称备注1火电厂烟气脱硝工程施工验收技术规程 DL/T5257-20102火力发电厂焊接技术规程 DL/T869-20043电力建设施工质量验收及评定规程土建工程部分 DL/T5210.1-20054电力建设安全工作规程火力发电厂 DL 5009.120025火电施工质量检验及评定标准管道篇 2000版6建筑施工高处作业安全技术规范 JGJ80917建筑施工安全检查标准 JGJ59998建筑工程质量验收统一标准 GB50300-20019火电施工质量检验及评定标准管道篇 电力2000版10建筑地基基础工程施工
5、质量验收规范 GB50202200211砌体工程施工质量验收规范 GB50203200212混疑土结构工程施工质量验收规范 GB50204200214钢结构工程施工质量验收规范 GB50205200115屋面工程质量验收规范 GB50207200216建筑地面工程施工质量验收规范 GB50209200217建筑装饰装修工程质量验收规范 GB50210200118建筑施工扣件式钢管脚手架安全技术规范 JGJ130200119施工现场临时用电安全技术规范 JGJ46200520建筑桩基技术规范 JGJ94-9421屋面规程质量验收规范 GB50207-2002 2.1.2已经得到的初步设计及有关图
6、纸资料。 2.1.3招、投标文件中的工程量清单。 2.1.4已知的设备清单及主要材料清单。 2.1.5现场情况调查资料。 2.1.6工程施工合同及招、投标文件和已签约的与工程有关的协议2.2编制原则 2.2.1方案优化的原则 ：科学组织合理安排优化施工方案。在施工方案的编制中对灌注桩施工、SCR区域钢结构吊装、反应器安装、空气预热器及省煤器改造比选从而选定一种较好的施工方案。 2.2.2安全第一的原则 在施工组织设计的编制中始终按照技术可靠、措施得力、确保安全的原则确定施工方案。本工程施工内容主要有SCR区域钢结构吊装、灌注桩施工以及地下管网改造，必须在安全措施落实到位、确保万无一失的前提下组
7、 2.2.3确保工期的原则 根据招标文件对本工程的工期要求编制科学的、可行的、周密的施工方案，合理安排施工进度实行网络控制组织各工序之间的施工顺序，实施进度监控特别要抓住重点控制工序和部位，确保实现工期目标满足业主及合同要求。 2.2.4科学配置的原则 根据本工程的工程量大小及各项管理目标的要求在施工组织上科学配置施工要素选派有施工经验的管理人员组织专业化施工队伍投入高效先进的施工设备确保建设资金的周转使用选用优质材料确保人、财、物及设备的科学合理配置。 2.2.5合理布局的原则 由于本工程为改造工程施工场地特别是SCR区域场地有限，从合理利用临时占地、便于施工、搞好文明施工等多角度出发，合理
8、调配工程材料进场材料堆置以及机械停置的空间布局。3主要工作量3.1机务部分： 烟道制作安装200T、反应器支架530T、反应器钢结构330T整流装置3T电动葫芦两台、蒸汽吹灰器12台、声波吹灰器12台。3.2热控部分： 烟气分析仪4套、氨泄露检测仪8台、DCS 1套、火灾报警1套、工业电视1套。3.3电气部分MCC柜6台、UPS系统1套、吹灰动力柜1台4组织机构4.1项目部组织机构图项目经理 张达成 高经荣 项目副经理 王建章 土建工程师 张继超 机务工程师 电热工程师 何德宝 安全工程师 吕云山负责人:朱振有 分包商 技术负责人负责人：张延武 分包商建安负责人 分包商安全负责人负责人：尚尔鹏
9、 刘国伟分包方项目经理5施工平面布置5.1 施工机械布置本工程为在现役机组上加装脱硝装置，现场环境复杂、空间有限，为保障脱硝工程进度拟在现场布置一台50T履带吊及一台260T履带吊。满足本脱硝工程的设备吊装及材料吊装的需求。液氨施工区域布置一台25T汽车吊即可满足施工需要。5.2 施工电源本工程主要施工用电区域为：公用液氨还原剂区域、SCR反应器施工区域。至少需要3处配电总线。施工电源从业主指定的区域内接至施工现场配电箱，从总配电箱引至各个施工区用电点，在区域内各设置专用配电箱（配制相应继电保护设备），施工电源总容量待项目进场时进行确定。5.3 施工及生活临时水源施工用水主要为公用液氨还原剂区
10、域的土建施工部分及临时生活用水，从业主指定的水源处连接相应管道至施工现场。5.4 施工气源工程施工用氧、氩、乙炔气均采用瓶装通过当地供气站供应，在组合区、安装区分别设置供气点，集中供气。施工用压缩空气拟采用移动式空压机。5.5 通讯与业主监理之间联系主要为手机、施工点与施工点之间的通讯主要采用对讲机。5.6 设备材料储、运场地及通道施工现场拟使用的现场临建、设备材料堆放场地，在进场前进行规划，并提交业主单位审核。6 资源计划6.1 人力资源计划工 种2012年3季度2012年4季度工程管理人员77机务安装2030电气安装412热控安装08焊工1020起重/挖掘工46土建施工2520架子工812
11、其他工种1515总计931306.2 机械设备资源计划序号机具名称型号及规格单位数量1履带起重机50t台12履带起重机260t台13卷板机25mm/2m台24卷扬机2t、5t台各25手动葫芦CB-30/6t个56电焊机逆变台127焊条烘烤箱350台38钢筋加工机械套19X（）射线探伤仪台110冲击电锤台511磁力电钻台512白铁加工机械套113液压弯管机台214套丝机台215空气压缩机0.8MPa，10m3/h台216电气热工调试设备套117激光经纬仪、安平水准仪、全站仪台各118平板汽车10.5t台119试压泵台120液压顶50t100t台各221钢筋套丝机GYZL-40台422钢筋弯曲机G
12、W40D台423钢筋切断机GQ50A台424钢筋调直机LGT6/14台425水泵离心式 XBD台526振捣器30mm、50mm台各227打夯机HW60台428电动套丝机SQ-50B台529液压弯管器台17 施工工期及计划7.1 工期目标本工程2号机组计划于2012年10月停炉，检修工期50天，2012年12月底通过168h试运行。7.2 进度计划详细的进度计划间附表1。附表1：施工进度计划序号工程名称开始时间完成时间天数备注一、脱硝建筑工程 SCR系统1SCR放映器钢支架基础施工2012/8/202012/9/12232SCR放映器钢支架承台施工2012/9/132012/9/208 氨区系统
13、1氨区设备间基础施工2012/9/82012/9/20132氨区设备间结构施工2012/9/212012/10/10203氨区设备间建筑施工2012/10/122012/10/30194氨区设备间采暖施工2012/10/182012/10/30135氨区设备间设备基础施工2012/9/232012/9/3086氨区电控间建筑施工2012/10/102012/10/30217氨区室外排水、地坪、公路2012/9/302012/10/3031 综合管架1综合管架基础施工2012/9/302012/10/910 2综合管架钢结构安装2012/10/102012/10/2011二、脱硝安装工程 SCR系统SCR反应器钢架安装
