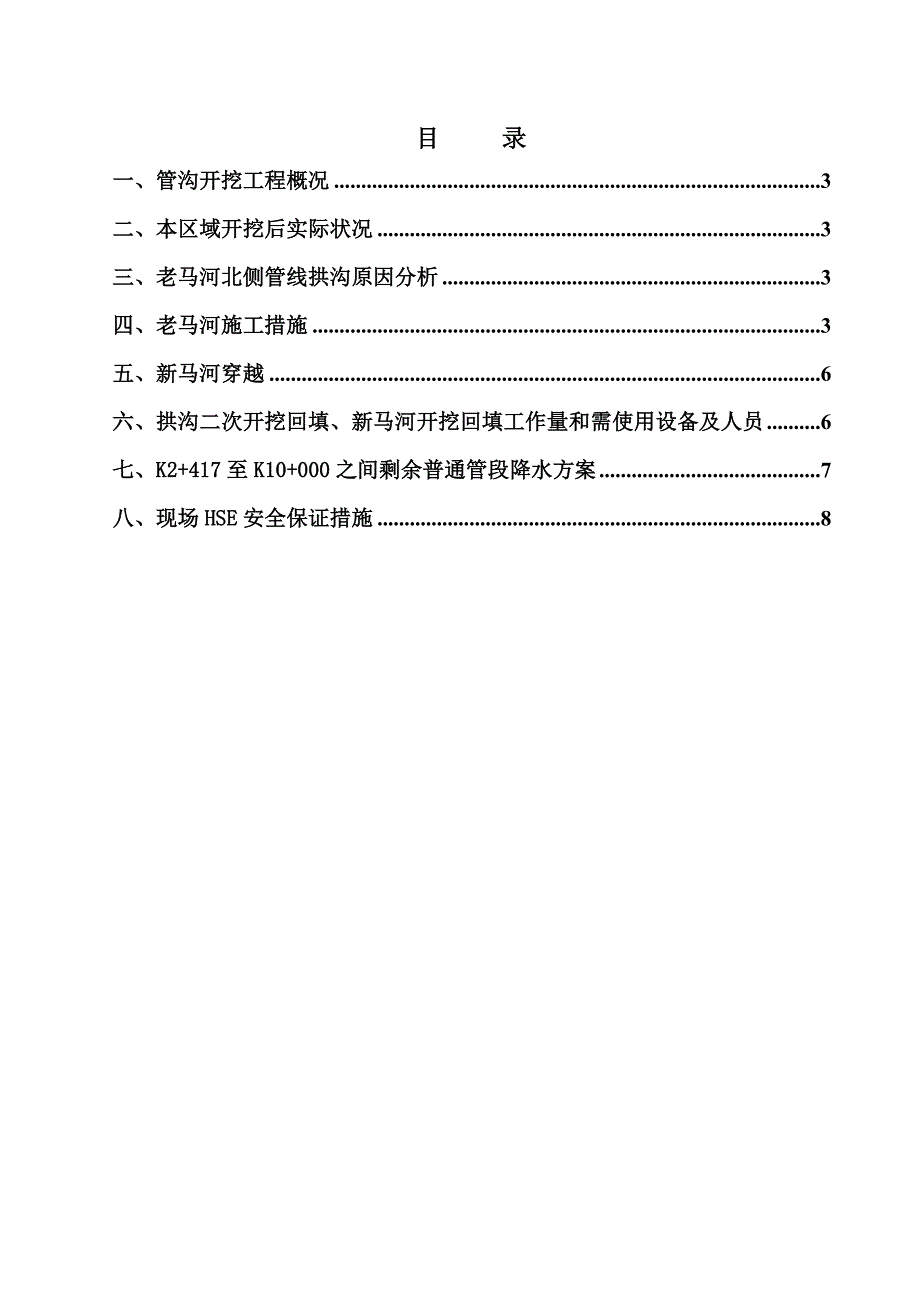

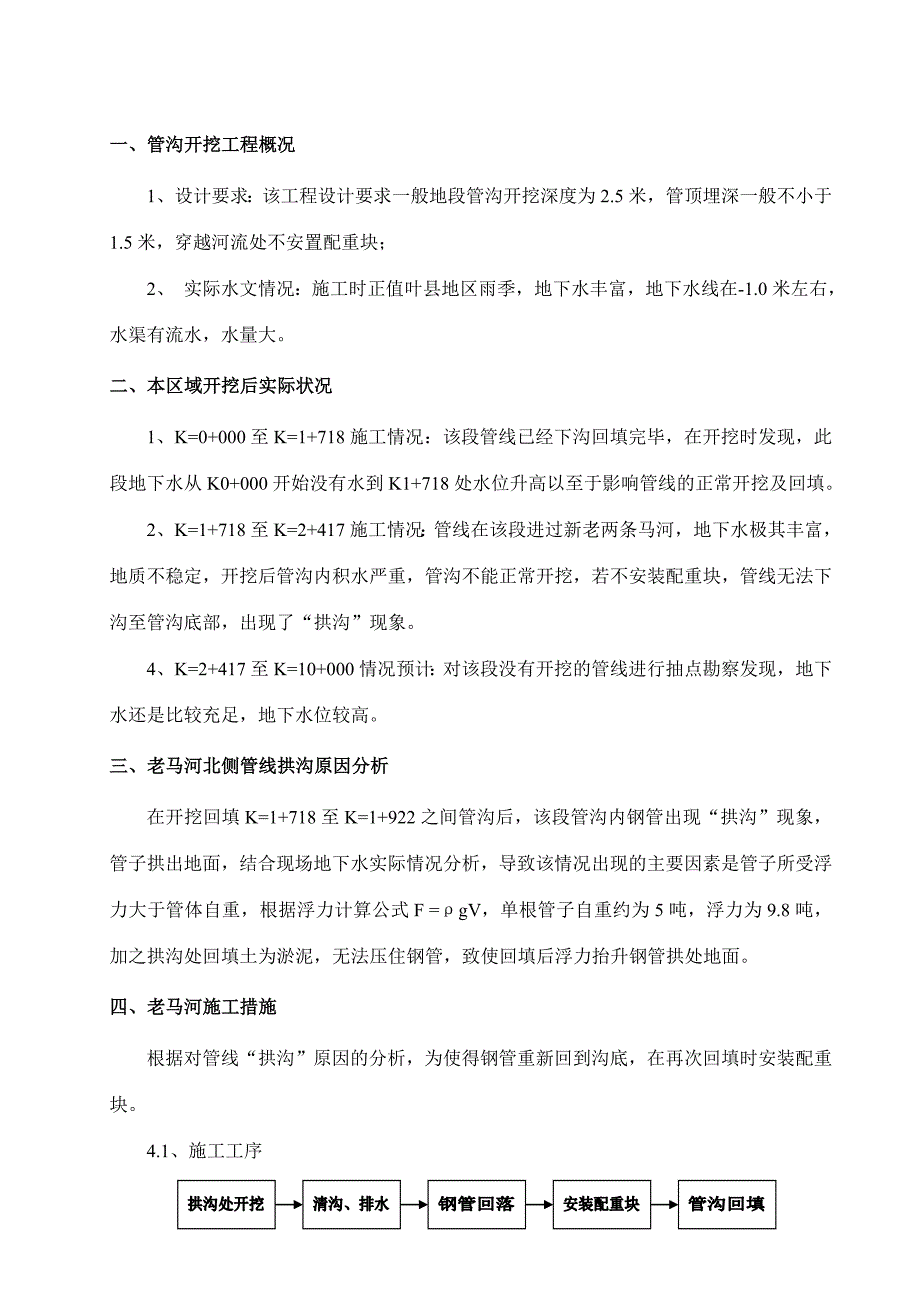

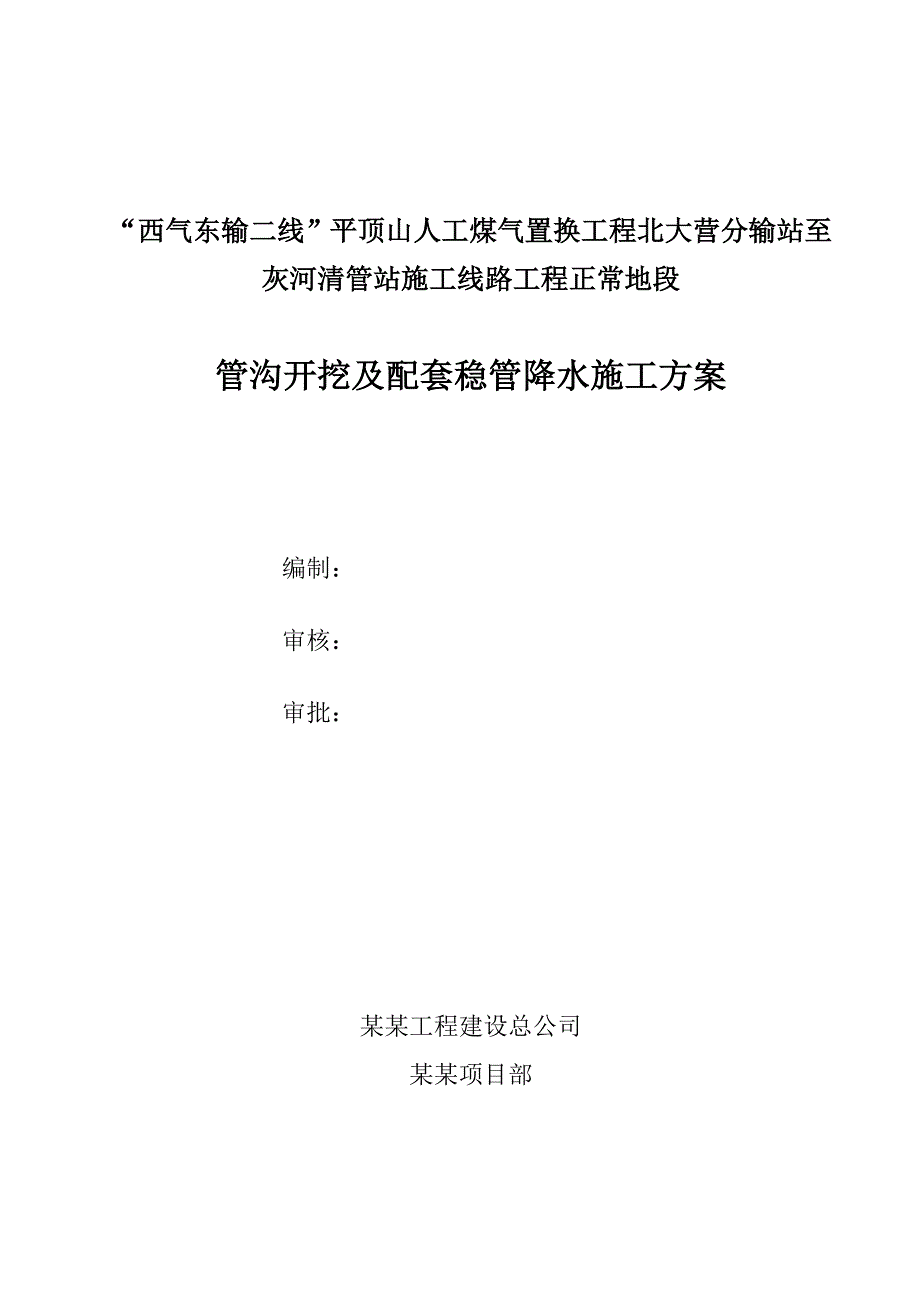

1、“西气东输二线”平顶山人工煤气置换工程北大营分输站至灰河清管站施工线路工程正常地段管沟开挖及配套稳管降水施工方案编制：审核：审批：某某工程建设总公司某某项目部目 录一、管沟开挖工程概况3二、本区域开挖后实际状况3三、老马河北侧管线拱沟原因分析3四、老马河施工措施3五、新马河穿越6六、拱沟二次开挖回填、新马河开挖回填工作量和需使用设备及人员6七、K2+417至K10+000之间剩余普通管段降水方案7八、现场HSE安全保证措施8一、管沟开挖工程概况1、设计要求：该工程设计要求一般地段管沟开挖深度为2.5米，管顶埋深一般不小于1.5米，穿越河流处不安置配重块；2、 实际水文情况：施工时正值叶县地区雨
2、季，地下水丰富，地下水线在-1.0米左右，水渠有流水，水量大。二、本区域开挖后实际状况1、K=0+000至K=1+718施工情况：该段管线已经下沟回填完毕，在开挖时发现，此段地下水从K0+000开始没有水到K1+718处水位升高以至于影响管线的正常开挖及回填。2、K=1+718至K=2+417施工情况：管线在该段进过新老两条马河，地下水极其丰富，地质不稳定，开挖后管沟内积水严重，管沟不能正常开挖，若不安装配重块，管线无法下沟至管沟底部，出现了“拱沟”现象。4、K=2+417至K=10+000情况预计：对该段没有开挖的管线进行抽点勘察发现，地下水还是比较充足，地下水位较高。三、老马河北侧管线拱沟
3、原因分析在开挖回填K=1+718至K=1+922之间管沟后，该段管沟内钢管出现“拱沟”现象，管子拱出地面，结合现场地下水实际情况分析，导致该情况出现的主要因素是管子所受浮力大于管体自重，根据浮力计算公式F =gV，单根管子自重约为5吨，浮力为9.8吨，加之拱沟处回填土为淤泥，无法压住钢管，致使回填后浮力抬升钢管拱处地面。四、老马河施工措施根据对管线“拱沟”原因的分析，为使得钢管重新回到沟底，在再次回填时安装配重块。4.1、施工工序4.2、“拱沟”处管沟开挖措施根据现场实际测量情况，“拱沟”处距离老马河越约35米，长度约为40米，为保证管子完全回落至沟底，从距老马河南岸84米，北岸150米处同时
4、开挖，新开挖管沟紧贴原管沟，管沟底宽度2.5米，深度h原管沟深度+1m，如下图所示（放坡比例1:0.5,现场确认）： 管沟开挖示意图管沟开挖完毕后，采用机械加人工的方式将原管沟中管底淤泥进行清理，直至钢管可以顺利回落。开挖时为防止沟内积水导致管沟塌方，应采取排水措施。根据现场地下水水量，在管沟内安置12台功率为15Kw扬程为12米的潜水排污泵进行降水。4.3、老马河二次开挖围堰：由于老马河中有流水，但流量不大，故采用围堰法进行开挖。在河流上游距离新管沟10米，下游距老管沟3米位置设置2道围堰，围堰采用草袋法砌筑，底宽度为6米，高3米，顶宽3米，以方便设备通行。上游围堰高度与地面齐平，下游围堰高
5、出水面500mm左右即可。抽水：在上游围堰河流中安装2台功率为15Kw扬程为12米的4”潜水排污泵，在两围堰之间安装1台抽水泵将河水抽至下游。二次开挖两围堰之间河水排完之后，用两台D320C挖掘机在河的两岸同时开挖，开挖前应将河岸原有淤泥清理至硬质土壤，防止挖掘机发生侧翻或下陷，避免发生安全事故。4.4、配重块安装配重块的选择：由于设计中没有要求安装配重块，因此没有配重块制作图纸。在宝丰地区有一家给“西气东输二线”主管线提供配重块的厂家，可以生产内径为1260的配重块，重量约为4.5T。经过监理及业主单位同意，选用该种配重块。配重块安装原则穿越老马河钢管安装配重时为满压。其他地方安装配重是间距
6、为20米。配重块安装钢管回落至沟底后，在需要安装配重块的地方垫150015005mm厚绝缘胶皮，将运至现场的配重块采用T16吊车缓慢安置在钢管上，由于配重块内径比钢管外径大238mm，所以安装时要保证配重块不要发生侧翻。4.5、管沟回填配重块安装完毕后，立即进行管沟回填。回填顺序为先老马河管沟再河岸南北管沟。回填时，在有配重块的地方，需要先将配重块两侧用泥土填实，然后再回填配重块上方，确保配重块稳定。回填其他事项按照设计要求进行。4.6、水工保护及地面恢复水工保护及地面恢复安装设计蓝图要求进行。五、新马河穿越根据现场实际勘察情况，新马河两岸地下水更为丰富，同时土质松软，按照设计要求挖沟时根本不
7、能使成型，因此在开挖该河流时除按照设计要求进行外，还需要采取一下几点措施：5.1、加大开挖放坡比例：设计放坡比例为1：0.33，该放坡比根本不能满足现场的要求，因此必须加大放坡比例，具体放坡比例应按现场实际情况进行，发生的额外工作量现场据实核定。5.2、围堰、抽水：设计蓝图在勘察时为枯水期，新马河没有地下水，而现在河中有流水，且十分丰富，因此开挖时需要在河流上下游砌筑围堰，同时不间断抽水。5.3、安装配重块：为防止钢管漂浮，需要安装配重块。经过河道的钢管配重块安装为满压，两岸安装间距为20米，共计13块。六、拱沟二次开挖回填、新马河开挖回填工作量和需使用设备及人员序号名称单位数量备注拱沟开挖回
8、填一开挖回填工作量1土方开挖回填m约3125现场确认2清淤m约950现场确认3抽水m约7200现场确认41260配重块购买安装个255围堰处2二使用机械1D320挖掘机台424寸抽水泵台7配水带400米3雷沃704发电机组台2三材料15mm绝缘胶皮90四人员1清淤人员个62其他人员个11新马河穿越一开挖增加工作量1土方开挖回填m现场确认2清淤m现场确认3抽水m现场确认41260配重块购买安装个115围堰处2二使用机械14寸抽水泵台6配水带400米2雷沃704发电机组台2三材料15mm绝缘胶皮45四人员1清淤人员个62其他人员个11七、K2+417至K10+000之间剩余普通管段降水方案根据对没
9、有开挖管线沿线地质的勘察，此段管线在开挖时必须随时采取降水措施，同时还要加大放坡比例，放坡比例1：0.5。增加的开挖量及降水工作量已现场实际进行确认。八、现场HSE安全保证措施 8.1组织管理为确保工程优质、高效、安全顺利完成，保证工程安全文明施工目标的实现，项目部成立HSE管理委员会：组长： 项目经理副组长：项目副经理、总工程师、HSE负责人成 员：施工队负责人、专业工程师8.2 HSE管理体系名单序号姓名职务职称HSE委员会职务1王建利项目经理高级工程师组 长2李东兴项目总工程师工程师副组长3景晓强项目副经理助理工程师副组长4南登高HSE监督官安全员副组长5任敬涛技术员工程师组 员6李信用
10、技术员组 员7李海利管沟开挖队队长组 员8.2现场安全措施 酒后不准驾驶和操作机械设备；机械开机前须检查机上、机下是否有障碍物，野外作业时更需要注意行人及小孩等施工工地临时电气线路和电气设备应有可靠的保护措施；所有人员不准在管沟内休息；管线下沟前，现场负责人和HSE现场管理员要对下沟段的管沟进行检查，确认管沟内无人和其它障碍物、无塌方危险，方可组织下沟；下沟前要检查吊具，确认性能符合要求；管线下沟时要有专人统一指挥，各工种协调一致，管道下沟时，管沟内、管道上或管道与管沟之间不能有任何人员，如果需清沟时，需停止下沟；在清理管沟淤泥时，采用2台挖掘机固定住钢管，防止钢管下落；管沟如不能及时回填，应设置警示带，防止人员跌落沟内；配重块安装时要缓慢，防止配重块掉落砸伤人员或管材；管沟回填前要检查，确认管沟内无人、动物和遗留物品时方可进行回填作业；回填作业要防止损坏管线外防腐层；下沟段要设专人巡视,管线下沟段内下沟作业不得与其它工序作业交叉进行；九、质量保证措施9.1清沟时要求挖掘机不能碰伤防腐层，若有伤口要及时要求防腐队进行补伤；9.2管沟放坡比例依现场实际情况确定，确保新开挖管沟不塌方；9.3排水要及时，保证挖掘机正常作业；9.4回填时尽量按照先干土后湿土进行；9.5配重块需要具备出场合格证明材料；9.6回填后要压实，回填高出地面300mm；
