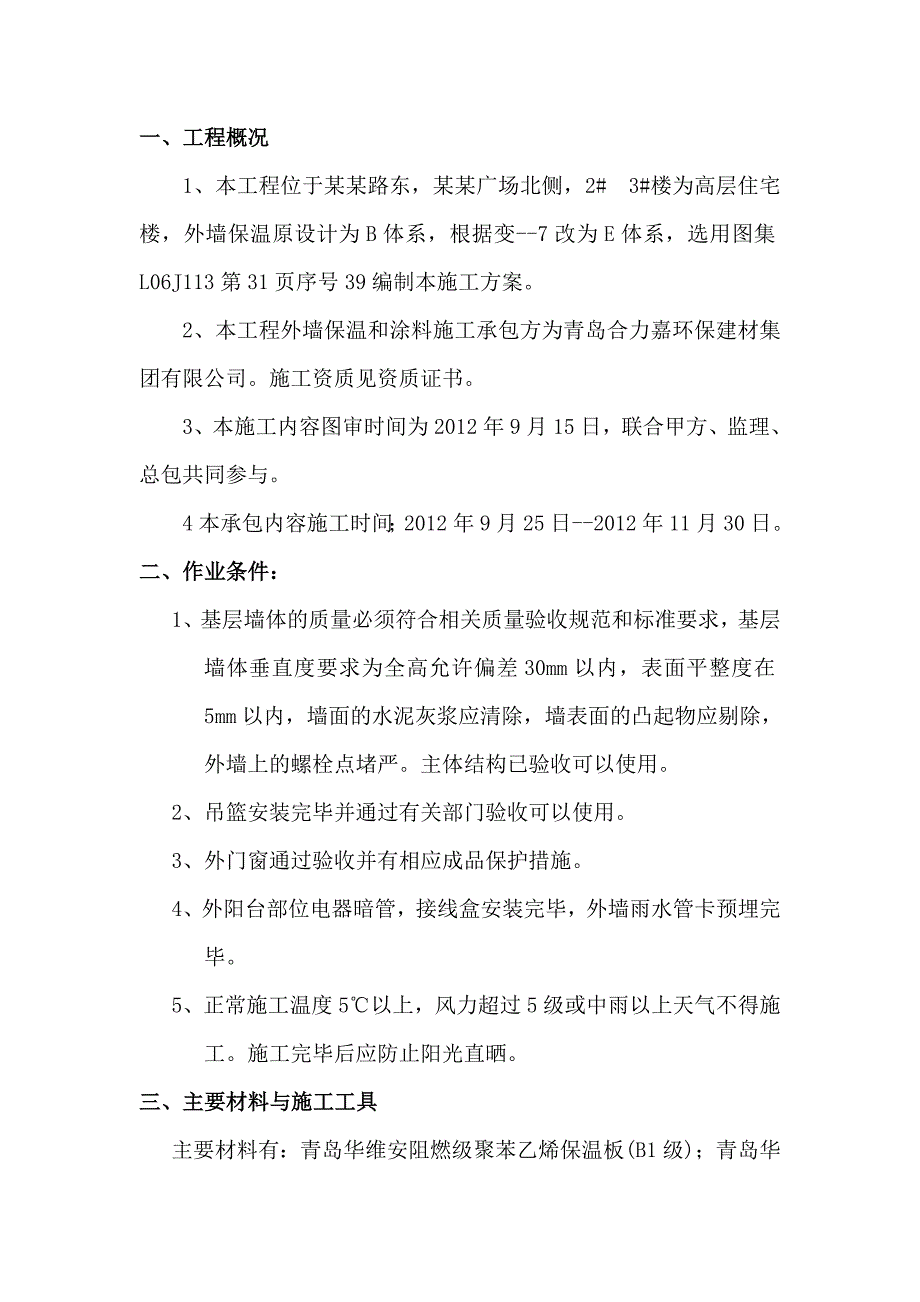

1、一、 工程概况 1、本工程位于某某路东，某某广场北侧，2# 3#楼为高层住宅楼，外墙保温原设计为B体系，根据变-7改为E体系，选用图集L06J113第31页序号39编制本施工方案。2、本工程外墙保温和涂料施工承包方为青岛合力嘉环保建材集团有限公司。施工资质见资质证书。3、本施工内容图审时间为2012年9月15日，联合甲方、监理、总包共同参与。4本承包内容施工时间；2012年9月25日-2012年11月30日。二、作业条件：1、基层墙体的质量必须符合相关质量验收规范和标准要求，基层墙体垂直度要求为全高允许偏差30mm以内，表面平整度在5mm以内，墙面的水泥灰浆应清除，墙表面的凸起物应剔除，外墙上

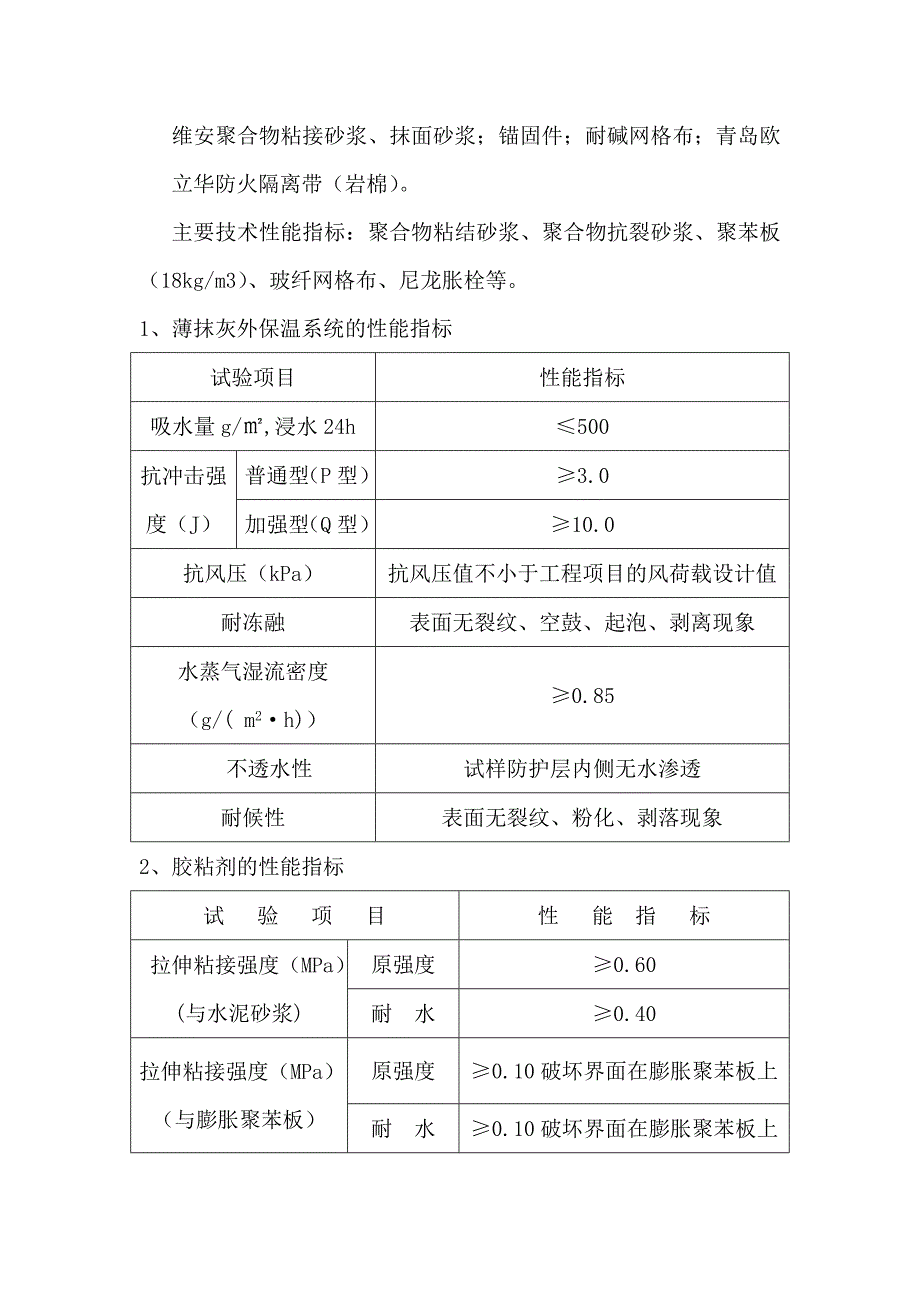

2、的螺栓点堵严。主体结构已验收可以使用。2、吊篮安装完毕并通过有关部门验收可以使用。3、外门窗通过验收并有相应成品保护措施。4、外阳台部位电器暗管，接线盒安装完毕，外墙雨水管卡预埋完毕。5、正常施工温度5以上，风力超过5级或中雨以上天气不得施工。施工完毕后应防止阳光直晒。三、主要材料与施工工具主要材料有：青岛华维安阻燃级聚苯乙烯保温板(B1级)；青岛华维安聚合物粘接砂浆、抹面砂浆；锚固件；耐碱网格布；青岛欧立华防火隔离带（岩棉）。主要技术性能指标：聚合物粘结砂浆、聚合物抗裂砂浆、聚苯板（18kg/m3）、玻纤网格布、尼龙胀栓等。1、薄抹灰外保温系统的性能指标试验项目性能指标吸水量g/,浸水24h

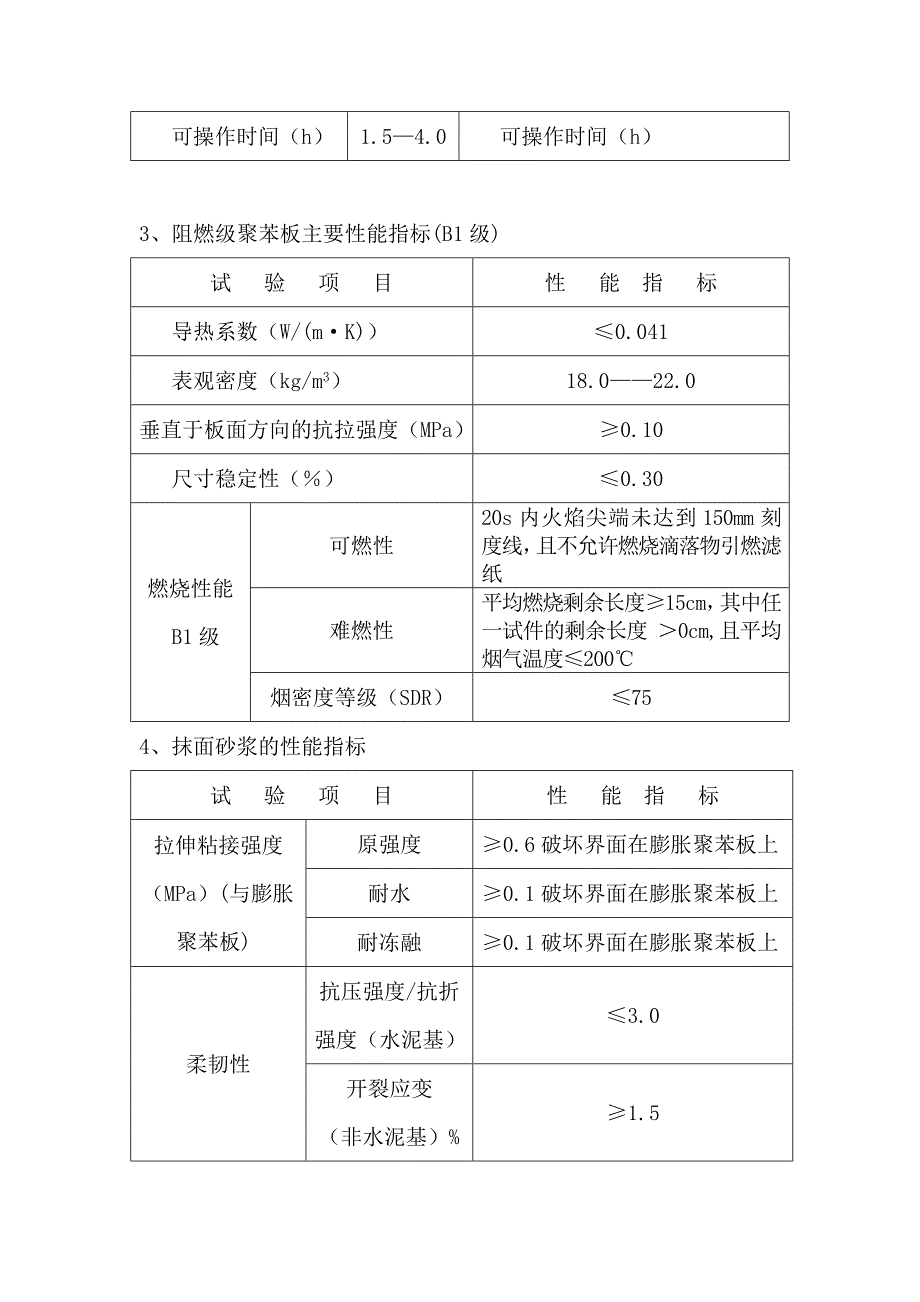

3、500抗冲击强度（J）普通型（P型）3.0加强型（Q型）10.0抗风压（kPa）抗风压值不小于工程项目的风荷载设计值耐冻融表面无裂纹、空鼓、起泡、剥离现象水蒸气湿流密度（g/( m2h)）0.85不透水性试样防护层内侧无水渗透耐候性表面无裂纹、粉化、剥落现象2、胶粘剂的性能指标试 验 项 目性 能 指 标 拉伸粘接强度（MPa）(与水泥砂浆)原强度0.60耐 水0.40拉伸粘接强度（MPa）（与膨胀聚苯板）原强度0.10破坏界面在膨胀聚苯板上耐 水0.10破坏界面在膨胀聚苯板上可操作时间（h）1.54.0可操作时间（h）3、阻燃级聚苯板主要性能指标(B1级)试 验 项 目性 能 指 标导热系数
4、（W/(mK)）0.041表观密度（kg/m3）18.022.0垂直于板面方向的抗拉强度（MPa）0.10尺寸稳定性（）0.30燃烧性能B1级可燃性20s内火焰尖端未达到150mm刻度线，且不允许燃烧滴落物引燃滤纸难燃性平均燃烧剩余长度15cm，其中任一试件的剩余长度 0cm,且平均烟气温度200烟密度等级（SDR）754、抹面砂浆的性能指标试 验 项 目性 能 指 标拉伸粘接强度（MPa）(与膨胀聚苯板) 原强度0.6破坏界面在膨胀聚苯板上耐水0.1破坏界面在膨胀聚苯板上耐冻融0.1破坏界面在膨胀聚苯板上柔韧性抗压强度/抗折强度（水泥基）3.0开裂应变（非水泥基）%1.5可操作时间（h）1.
5、54.05、锚栓技术性能指标试 验 项 目性 能 指 标单个锚栓抗拉承载力标准值（kN）0.60单个锚栓对系统传热增加值（W/(m2K)0.0046、耐碱网布主要性能指标试 验 项 目性 能 指 标单位面积质量（g/m2）160耐碱断裂强力（经、纬向）N/50mm1200耐碱断裂强力保留率（经、纬向）（%）90断裂应变（经、纬向）（%）3.07、岩棉防火隔离带系统基本构造墙体系统的基本构造构造示意图粘接层岩棉隔离带保温层防护层饰面层钢筋混泥土墙、砌体(基层水泥砂浆找平处理)胶粘剂岩棉有机材料保温层抹面砂浆复合玻纤网格布涂料饰面8、其他各产品符合各省市地方标准9、70mm厚膨胀聚苯乙烯保温板，表
6、观密度不小于18kg/m，导热系数小于.04w/m.km)，尺寸稳定性小于0.3%，抗拉强度大于30%；板面平整度、厚度、平直度的偏差均符合国标要求。10、粘结材料：同砂浆板基材的原粘结强度及耐水粘结强度均不能小于0.6Mpa；与膨胀聚苯板的原粘结强度及耐水粘结强度均不能小于0.1Mpa且破坏部位在保温层内。苯板与基层的粘结面积为满粘。11、面层防护材料：同砂浆板基材的原粘结强度、耐水粘结强度、冻融后的粘结强度均不能小于0.1Mpa，且破坏部位在保温层内。同时压折比不能大于3.0。12、耐碱玻璃纤维网格布：下班纤维网格布的经向和纬向耐碱断裂强度均不能小于1200N/50mm，耐碱断裂强力的保持
7、率不能低于90%；断裂应变不能大于3%，单位体积重量不得低于160g/玻纤网格布经过耐碱涂层处理，具有抗腐蚀、抗老化性能。玻纤网格布应用于抹面砂浆中，不只能增强抹面砂浆强度，还能阻止裂纹生长，达到防裂的目的。玻纤网格布各项性能指标详见检测报告。13、锚固件：锚固件应采用不绣钢或表面防腐处理的金属制品，塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙稀制成，制作塑料钉和塑料套管的材料不得使用回收的再生材料，锚固件的位置、数量按照山东省外墙保温应用技术规程，锚固件长度不得低于12cm，单个锚栓拉承力标准值不小于0.3KN。14、为了保证体系的完备性，外墙外保温必须配备相应的板缝密封材料及保温
8、体系和非保温体系材质间的柔性密封连接处理材料等等，以杜绝雨水渗漏和热桥产生。要求配套的节点材料对于保温体系有良好的功效性。15、外墙保温体系有良好的抗风压性能，抗风压值不小于7kPa。同时体系必须有良好的耐久性能，通过80次的热-雨周期循环，5次热-冷周期循环后，体系表面无裂缝、无剥落、无起泡。16、所有材料均符合国家质量标准和环保标准。17、固定件：8聚乙烯胀塞，采用长88mm镀锌螺丝和塑料垫板（50mm）对聚苯板进行固定。使用温度范围-40-80。18、防火隔离带采用容重100kg/m，厚度为70mm，宽度为300mm的岩棉条。根据海岸华府工地的楼层高度，楼高为18层以下（含18层）的每两
9、层铺设一道防火隔离带；楼高为18层以上（不含18层）的每层都需铺设一道防火隔离带。19、主要施工工具（1）抹子、砂纸、2m靠尺、弹线墨盒、壁纸刀、铲刀、阴阳角抿子（2）电动搅拌机、角磨机（3）其他劳保及安全用具四、施工要点（1）基层墙体的处理：基层墙体表面不得有油污、脱模剂、浮尘等污染物，墙面不平整处可用角磨机打磨，松动或风化的部份可用水泥砂浆填实后找平。基层墙面若太干燥，应适当洒水润湿，伸出墙面的（设备、管道）联结件已安装完毕，并留出外保温施工的余地。（2）墙面弹线、挂线：施工前首先熟悉图纸，确认基层结构墙体经过验收，墙体体型突变的具体部位，并做出标记。根据建筑立面的设计和外墙外保温的技术要
10、求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线，装饰缝线，在建筑外墙大角挂垂直基准钢线，每个楼层适当位置挂水平线，以控制墙面的垂直度和平整度。此外还应弹出首层散水标高线和具体位置。（3）粘贴发泡聚苯板：配制粘结专用砂浆：将粘结专用胶粘剂：保温干混料=1：4.04.4重量配合比用搅拌机充分搅拌均匀，静置3分钟后即可使用。严禁加水使用。每次配好的胶粘砂浆应在60分钟内用完，超过此时间的胶粘砂浆不得继续使用。用铁抹子首先沿发泡聚苯板（注意：非测面）满涂配制好的胶粘砂浆，厚度10mm左右，必须保证发泡板与基层粘接面积不小于95%。满粘法：用齿口馒刀将粘结砂浆水平方向均匀的抹成梳形条在保温板上。将抹好粘
11、结砂浆的保温板迅速粘贴在墙面上，以防止表面结皮，失去粘结作用。不得在保温板侧面涂抹粘结砂浆。保温板贴上墙后，应用2m靠尺压平操作，保证其平整度及粘贴牢固，板下板之间要挤紧，不得有缝。因切割不直形成的缝隙，用保温板条塞入并磨平。每贴完一块板，应将挤出的粘结砂浆清除。保温板的粘贴应分段自下而上沿水平方向横向铺贴每排板错缝1/2板长，局部最小错缝不得小于200mm。当遇有突出墙面的建筑配件时，应用整幅保温板套割，其切割边缘应顺直、平整，不得用零板拼凑。发泡聚苯板抹完胶粘砂浆后应立即平贴在基层墙体上轻轻滑动就位，并随时用靠尺检查平整度和垂直度。粘贴发泡聚苯板时板与板之间要相互挤紧，每贴完一块板后及时清
12、理挤出的胶粘砂浆。发泡聚苯板粘贴牢固后如发现有接缝不平的现象立即用打磨抹子打磨，磨平后用刷子将发泡聚苯碎屑清理干净。发泡聚苯板要从下到上沿水平方向横向铺贴，止下板之间错开、不得通缝。拐角交接处应相邻错开。打磨：保温板贴完后至少24小时，且待粘结剂达到一定粘结强度时，用专用打磨工具对保温边角不平处进行打磨，打磨动作最好是轻柔的圆周运动，不要沿着保温板接缝平行的方向打磨。打磨后应用刷子将打磨操作产生的碎屑清理干净。、锚固件的安装（1）使用电锤进行打孔以安装锚固件。结构墙体上的孔深应在厘米以上，每平方米5个，呈梅花状布置，其间距a=400mm，如下图所示：（2）打完孔后，将锚固件的塑料恩赐盘装入孔中
13、，锚栓应在粘贴聚苯板的胶粘剂初凝后，方能钻孔安装。（3）配制抹面砂浆：配制及搅拌方法与粘结砂浆相同。4、抹底层抹面砂浆（1）在聚苯板面抹底层抹面砂浆，厚度2-3mm。（2）贴压风格布：将网格布绷紧后贴于底层抹面砂浆上，用抹子同中间向四周把网格布压入砂浆的表层，要平整压实，严禁网格布皱褶。网格布不得压入过深，表面必须暴露在底层砂浆之外。单张网格布长度不宜大于6m。铺贴遇有搭接时，必须满足横向100mm、纵向80mm的搭接长度要求。网格布应按工作面的长度要求剪裁，并应留出搭接宽度。（3）在门窗等洞口四周玻纤网翻包，四角均应加贴一块加强网加强，整幅标准网应在洞口周边翻包在加强网之上。（4）在洞口及网
14、格布翻包部位的保温板正面和侧面，均涂抹聚合物砂浆（只允许在此处的保温板端边抹聚合物砂浆）。将预先甩出的网格布沿板厚翻转，并压入聚合物砂浆中。（5）在墙面施工预留孔洞四周100mm范围内抹底层聚合物砂浆并压入网格布，暂不抹面层聚合物砂浆，待大面积施工完毕后修补。（6）在墙面阴、阳角处两侧网格布双向绕角相互搭接，各侧搭接宽度不小于200mm。5、缝的处理留设伸缩缝时，分格条应在进行抹灰工序时就放入，待砂浆初凝后起出，修整缝边。缝内填塞发泡聚乙烯圆棒作背衬，直径或宽度为缝宽的1.3倍，再分两次勾填建筑密封膏，深度为缝宽的50-70%。6、配置抹面聚合物保温砂浆将抹面专用胶粘剂：保温干混料=1：4.0
15、4.4重量配合比用搅拌机充分搅拌均匀，静置3分钟后即可使用。每次配好的胶粘砂浆应在60分钟内用完。严禁加水使用。在发泡聚苯板表面抹底层聚合物砂浆1-2mm，木抹子搓平，合其紧贴底层聚合物砂浆。网格布搭接时注意搭接宽度不小于80mm。门窗角部、发泡聚苯板拐角处等应力集中部位如没有膨胀缝，沿45度方向各加一层400*200网格布。在底层聚合物砂浆凝结前，抹面层聚合物砂浆，厚度1-2mm，以盖住玻纤网格布为准。微见网格布轮廓为宜。面层砂浆切忌不停揉搓，以免形成空鼓。砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、阴阳角、挑台等部位。窗上口构造图见附图7、外墙涂料涂料饰面涂抹前，应先在抗裂砂浆抹面层上刮抗裂柔性
