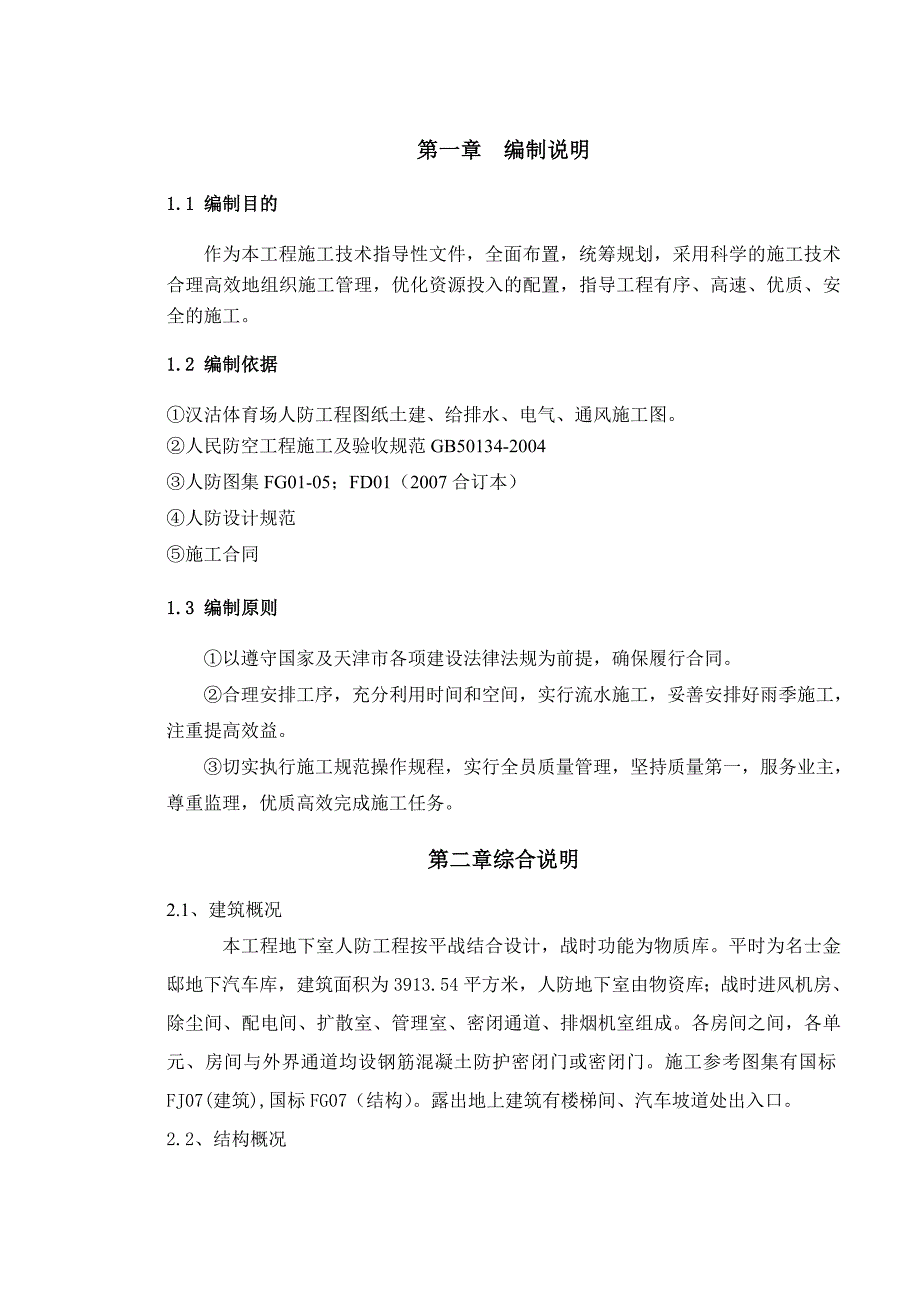

1、第一章 编制说明1.1 编制目的 作为本工程施工技术指导性文件，全面布置，统筹规划，采用科学的施工技术合理高效地组织施工管理，优化资源投入的配置，指导工程有序、高速、优质、安全的施工。 1.2 编制依据汉沽体育场人防工程图纸土建、给排水、电气、通风施工图。人民防空工程施工及验收规范GB50134-2004人防图集FG01-05；FD01（2007合订本）人防设计规范施工合同 1.3 编制原则 以遵守国家及天津市各项建设法律法规为前提，确保履行合同。 合理安排工序，充分利用时间和空间，实行流水施工，妥善安排好雨季施工，注重提高效益。 切实执行施工规范操作规程，实行全员质量管理，坚持质量第一，服务

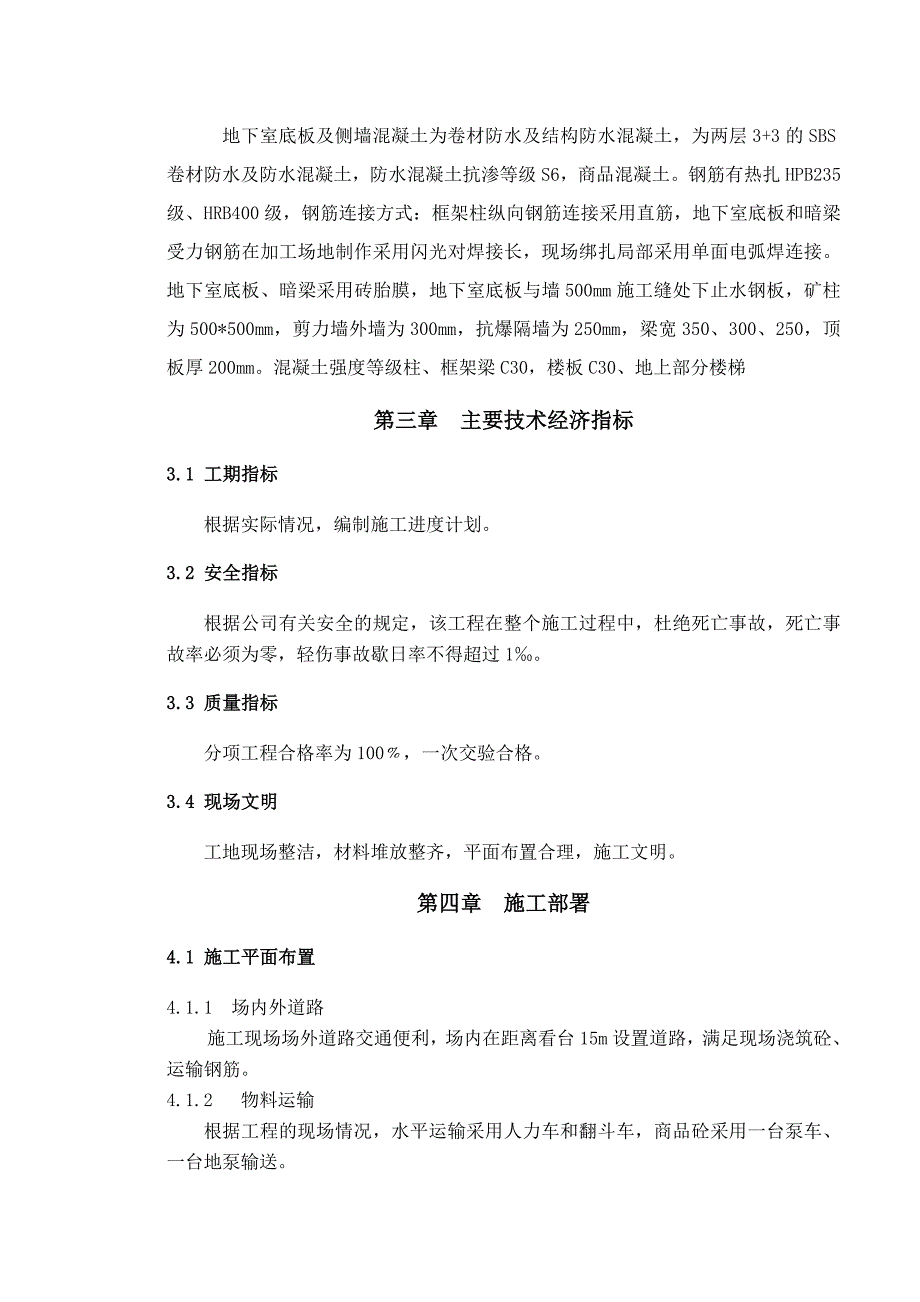

2、业主，尊重监理，优质高效完成施工任务。第二章综合说明2.1、建筑概况本工程地下室人防工程按平战结合设计，战时功能为物质库。平时为名士金邸地下汽车库，建筑面积为3913.54平方米，人防地下室由物资库；战时进风机房、除尘间、配电间、扩散室、管理室、密闭通道、排烟机室组成。各房间之间，各单元、房间与外界通道均设钢筋混凝土防护密闭门或密闭门。施工参考图集有国标FJ07(建筑),国标FG07（结构）。露出地上建筑有楼梯间、汽车坡道处出入口。2.2、结构概况地下室底板及侧墙混凝土为卷材防水及结构防水混凝土，为两层3+3的SBS卷材防水及防水混凝土，防水混凝土抗渗等级S6，商品混凝土。钢筋有热扎HPB23
3、5级、HRB400级，钢筋连接方式：框架柱纵向钢筋连接采用直筋，地下室底板和暗梁受力钢筋在加工场地制作采用闪光对焊接长，现场绑扎局部采用单面电弧焊连接。地下室底板、暗梁采用砖胎膜，地下室底板与墙500mm施工缝处下止水钢板，矿柱为500*500mm，剪力墙外墙为300mm，抗爆隔墙为250mm，梁宽350、300、250，顶板厚200mm。混凝土强度等级柱、框架梁C30，楼板C30、地上部分楼梯第三章 主要技术经济指标3.1 工期指标根据实际情况，编制施工进度计划。 3.2 安全指标根据公司有关安全的规定，该工程在整个施工过程中，杜绝死亡事故，死亡事故率必须为零，轻伤事故歇日率不得超过1。3.

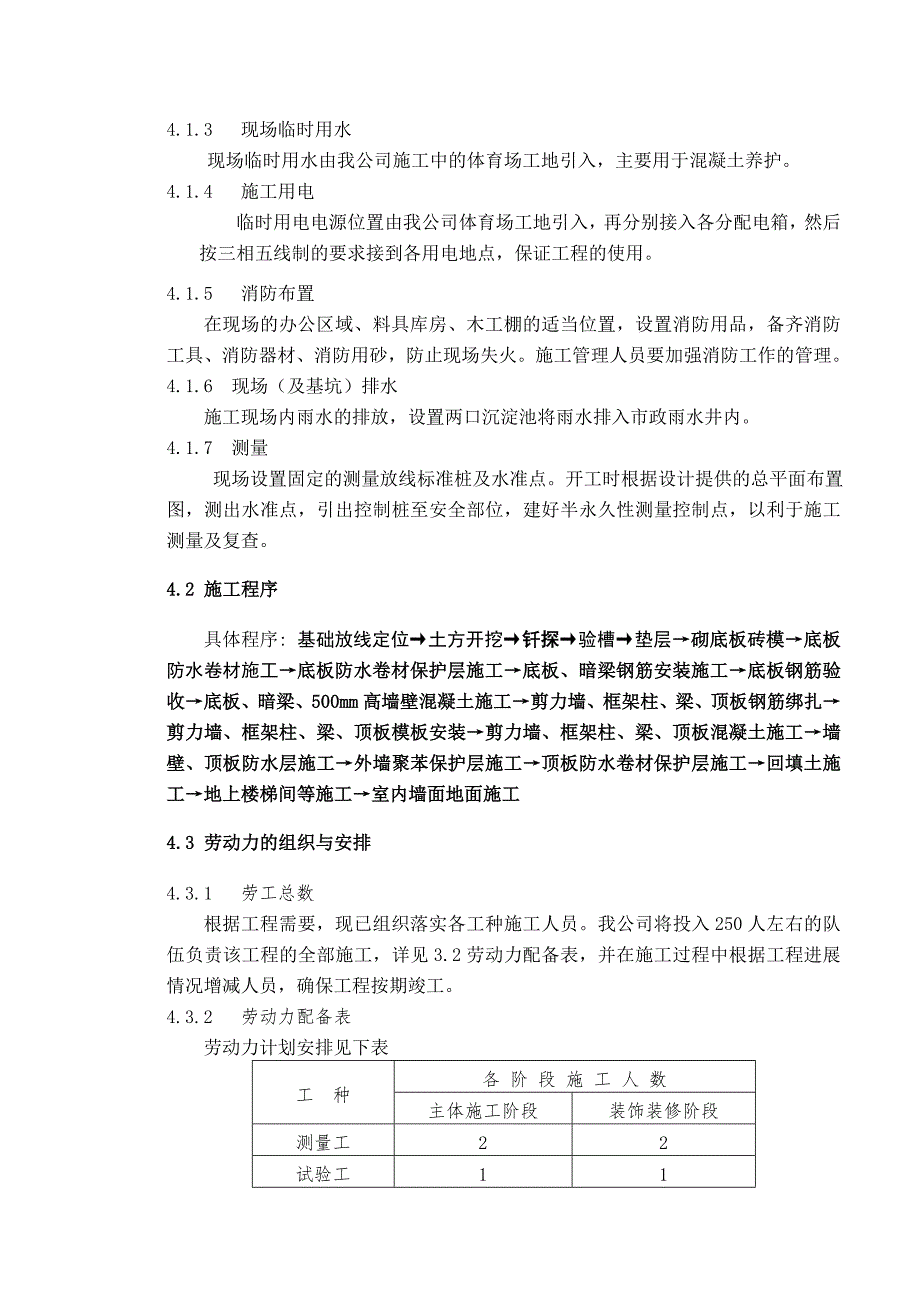

4、3 质量指标分项工程合格率为100，一次交验合格。3.4 现场文明工地现场整洁，材料堆放整齐，平面布置合理，施工文明。第四章 施工部署4.1 施工平面布置4.1.1 场内外道路施工现场场外道路交通便利，场内在距离看台15m设置道路，满足现场浇筑砼、运输钢筋。4.1.2 物料运输 根据工程的现场情况，水平运输采用人力车和翻斗车，商品砼采用一台泵车、一台地泵输送。4.1.3 现场临时用水现场临时用水由我公司施工中的体育场工地引入，主要用于混凝土养护。4.1.4 施工用电临时用电电源位置由我公司体育场工地引入，再分别接入各分配电箱，然后按三相五线制的要求接到各用电地点，保证工程的使用。4.1.5 消
5、防布置在现场的办公区域、料具库房、木工棚的适当位置，设置消防用品，备齐消防工具、消防器材、消防用砂，防止现场失火。施工管理人员要加强消防工作的管理。4.1.6 现场（及基坑）排水施工现场内雨水的排放，设置两口沉淀池将雨水排入市政雨水井内。4.1.7 测量 现场设置固定的测量放线标准桩及水准点。开工时根据设计提供的总平面布置图，测出水准点，引出控制桩至安全部位，建好半永久性测量控制点，以利于施工测量及复查。4.2 施工程序具体程序: 基础放线定位土方开挖钎探验槽垫层砌底板砖模底板防水卷材施工底板防水卷材保护层施工底板、暗梁钢筋安装施工底板钢筋验收底板、暗梁、500mm高墙壁混凝土施工剪力墙、框架
6、柱、梁、顶板钢筋绑扎剪力墙、框架柱、梁、顶板模板安装剪力墙、框架柱、梁、顶板混凝土施工墙壁、顶板防水层施工外墙聚苯保护层施工顶板防水卷材保护层施工回填土施工地上楼梯间等施工室内墙面地面施工4.3 劳动力的组织与安排4.3.1 劳工总数根据工程需要，现已组织落实各工种施工人员。我公司将投入250人左右的队伍负责该工程的全部施工，详见3.2劳动力配备表，并在施工过程中根据工程进展情况增减人员，确保工程按期竣工。4.3.2 劳动力配备表劳动力计划安排见下表工 种各 阶 段 施 工 人 数主体施工阶段装饰装修阶段测量工22试验工11机械工21电 工410焊工55钢筋工605混凝土工20水暖工36机修工
7、21木 工6020瓦 工4030油 工2030架子工20抹灰工304.4 主要机具用量计划表 见主要机械设备一览第五章 施工准备5.1 施工现场准备a.为保证有计划的组织施工和保证劳动生产力，预先规划准备好施工现场各种设施，以便为下一步顺利施工创造条件。b.根据建设单位指定的上下水源、电源，架设水电线路和各种生产、生活临时设施。c.做好临时道路、排水的准备工作。5.2 技术准备a.熟悉施工图纸及各种技术文件、规范标准，参加图纸会审并做好会审记录等。b.经公司审批的施工组织设计，采取“三级交底制”进行技术交底，即：项目技术负责人施工员班组长，项目技术负责人向施工员进行交底，要求细致齐全，并要结合
8、具体操作部位，关键部位的质量要求，操作要点及注意事项进行交底。c.根据建设单位提供的水准点和控制桩，认真组织测量放线，确保定位准确。5.3 劳动力、材料、机械的准备5.3.1 劳动力组织 由生产部门分期分批组织劳力进场，并进行入场教育，明确质量目标，搞好安全生产。5.3.2 材料、设备和机械的准备5.3.2.1 材料1.主要材料需求量材料需用量计划详见工程预算。2.主要材料的采购供应（1）采购供应计划a.主要材料的备料供应，我公司将按照施工图和工程的施工进度编制详细的材料计划，该计划内容包括材料的品种、规格、型号、质量标准、进货批量和进场日期，由材料部门严格按照计划落实货源。b.提前编制“材料
9、实物量节约计划”，确定最佳的使用方案和节约措施。c.材料部门根据用料计划编制“材料采购计划”，争取全过程的计划控制，使材料供应处于受控状态。（2）组织采购a.钢材选用正规厂家生产的合格产品。所有材料汽车运进或委托地方建材部门供应。b.材料部门根据材料采购计划与供方签订采购合同，并对供方的批量质量情况进行评审动态调整，确保材料能保质保量如期进场，优化存货场地，保证现场有足够存量，能满足施工需要。（3）材料质量验收a.材料进场必须有供方提供产品质量检验报告和产品合格证，并严格按照材料检验和试验规定做好抽样复试。 b.经检验、试验后，材料如出现有质量问题或不符规定时，不予接收，并对供方重新进行考核。
10、c.没有产品检验合格证，未经检验材料，严禁使用到工程上。3.地方材料采购供应地材采购由我方项目部调度，根据进度编制用料计划，由物资部实施，一般遵循先提取样品，经检验确定合格后，再组织进场的原则，保质保量地满足工程使用需求。地材到达现场，由材料员验收数量后，再按规范规定作抽样检验，不符合质量要求的及时作好材料的状态标识，禁止工程使用。4.其他工程材料其他工程材料包括特殊材料和一般性市购材料。特殊材料采购要经过质量保证部、技术部和材料部“考核评审”后实施采购。一般市购材料根据施工员的用料计划随时购进，所有的材料合格证明及时索取存档，严格进货验收、把好原材料质量关。5.加强现场材料管理（1）进入施工
11、现场的材料，我方现场材料员要根据材料类别、特性分库堆放，并及时对材料所处状态作标识，以防混用错用，对露天堆放的材料作好防盗、防火、防雨、防霉变、防锈蚀等防护工作。（2）对库、棚的贮存材料，现场材料员要根据贮存期限作好检查，发现材料质量变化，绝不允许发放使用，要及时通知工程技术负责人进行处理。（3）坚持先进先出的原则，材料保管员凭发料单发料，收发人签字手续齐全完备。（4）特殊材料、贵重材料、安装设备作好搬运前的技术交底，在搬运过程中出现材料、设备的损失损坏情况要追查责任，确保使用在工程上的产品无质量问题。5.3.2.2施工机械设备 1.施工机械设备安排详见施工机具用量计划表2. 机具管理（1）所
12、有进场机具按总平面位置摆放，小型工具置于工具库房内，大型机械按指定地点安放。 （2）进场机械必须完好，建立现场机具台帐和档案，由专人管理和造册。（3）由专职机械工负责维修、保养和调试，非专职人员不得擅自乱动。（4）机具的用电由电工负责接至用电地点。（5）机具使用必须按有关机械使用规定和安全规定执行。第六章 主要分部分项工程施工方法一、结构工程6.1支护及基坑土方施工方案6.1.1支护方案现场自然地面标高在-0.900m左右，坑底标高为-5.250m，平均挖土深度在4.3m4.5m左右。看台东侧承台在自然地面深1.4m左右，承台外边出外墙边100mm，外脚手架离外墙1000mm左右，地下车库地板
13、距离看台外墙最大距离4700mm，最小距离4000mm。定位放线及工字钢桩施工依据规划移交控制桩位置进行地下车库定位。在离看台外墙皮2000mm放出钢板桩施工线并打工字钢，在打工字钢之前先将看台东侧脚手架拆除，用挖掘机将看台东侧土挖下1.5米深后，用挖掘机将6m长工字钢满打，工字钢采用咬接压入土中，如果不能一次性压入土中。在钢板桩外测焊螺纹25钢筋满焊两道，在钢板桩上部吊孔中绑9.3钢丝绳与体育场看台框剪柱揽接，工字钢位置及揽接见附图。6.1.2基坑土方开挖方案1.场地自然地面标高-0.900m，基坑底标高-5.250m，挖土深度平均为4.350m，依据场地的实际情况（见附图），采用大开挖方法
14、。2.施工方法2.1放基坑线：采用一步茬台方式进行开挖，根据底板外边与A、G、2、16轴轴线的关系，A、G轴向外800mm为底板边线，2、16轴向外300mm为底板边线，工作面留置1000m宽，排水沟500宽、深500mm，分别在2轴、8轴、16轴处留置6口集水井，集水井直径为1000mm，深1000mm，采用红砖转圈干码。上部台1.5m深采用1：0.5放坡，下部台采用1：1.25放坡，基坑放线图见附图。2.2机械及劳动力选择挖掘机采用2台WY-200型反铲挖掘机，6辆四轮车倒运；人工配合清槽。清槽人数一般为20人。2.3开挖顺序1、采用两台挖掘机先开挖2轴支护处向16轴进行，6台四轮车运土至
15、现场内卸土点（见总平面布置图），卸土点处设一推土机或装载机传土，先挖第一步台1.5mm深，此阶段暂不考虑排降水，如见地下水采用在开槽角处挖一集水坑降水。2、第二步台从2轴向16轴进行开挖，开挖顺序为先挖2轴处2口集水井降水，后大面积开槽，开挖时人工进行排水沟开挖，保证槽内水流向集水井，开挖至8轴处留置集水井步骤同2轴处。最后挖至16轴，挖掘机从体育场西侧大门运走。3、采用机械配合人工开挖距槽底（-5.250m）处300mm采用人工清底，2.4护坡施工在进行土方开挖时按1:1.25放坡。对于此放坡须及时做50mm厚C20混凝土护坡，内配100100mm大眼安全网，并按1000间距在坡面上插500mm长6.5钢筋。以防出现雨水及其它地表用水渗入坡体，造成土体位移及塌方等不良
