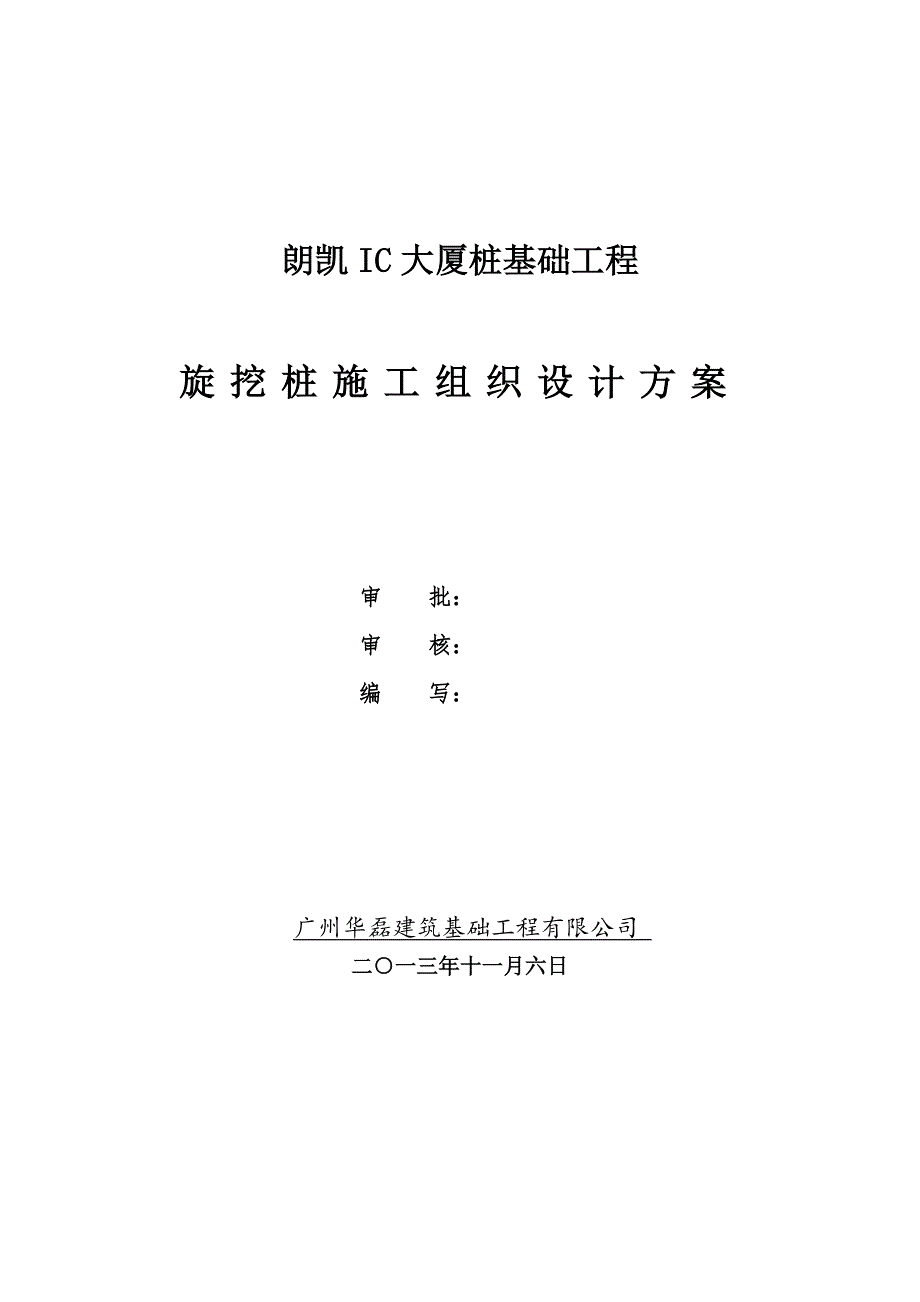

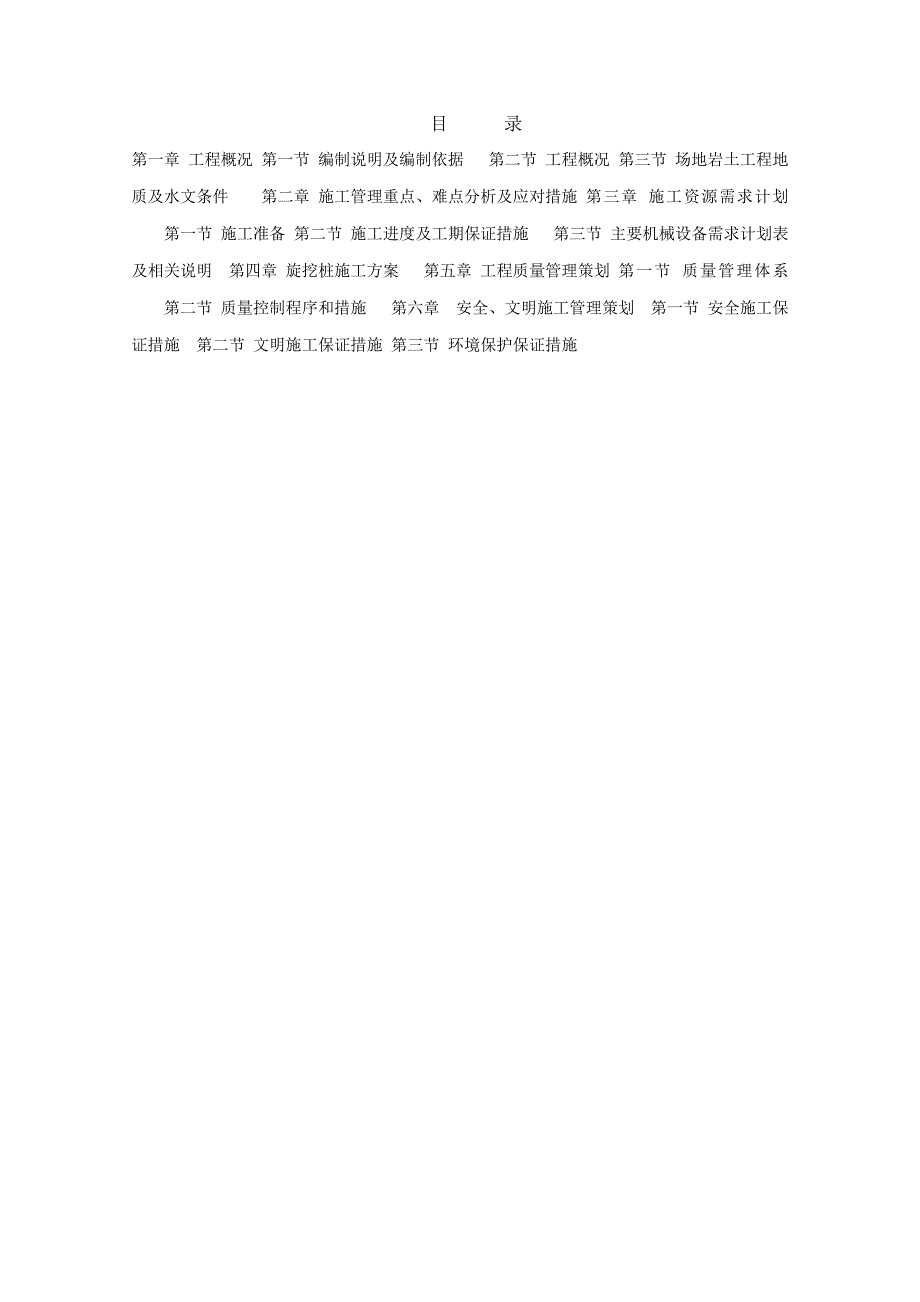

1、朗凯IC大厦桩基础工程旋挖桩施工组织设计方案 审 批： 审 核： 编 写： 广州华磊建筑基础工程有限公司 二一三年十一月六日目 录第一章 工程概况第一节 编制说明及编制依据第二节 工程概况第三节 场地岩土工程地质及水文条件第二章 施工管理重点、难点分析及应对措施第三章 施工资源需求计划第一节 施工准备第二节 施工进度及工期保证措施第三节 主要机械设备需求计划表及相关说明第四章 旋挖桩施工方案第五章 工程质量管理策划第一节 质量管理体系第二节 质量控制程序和措施第六章 安全、文明施工管理策划第一节 安全施工保证措施第二节 文明施工保证措施第三节 环境保护保证措施第一章 工程概况第一节 编制说明及

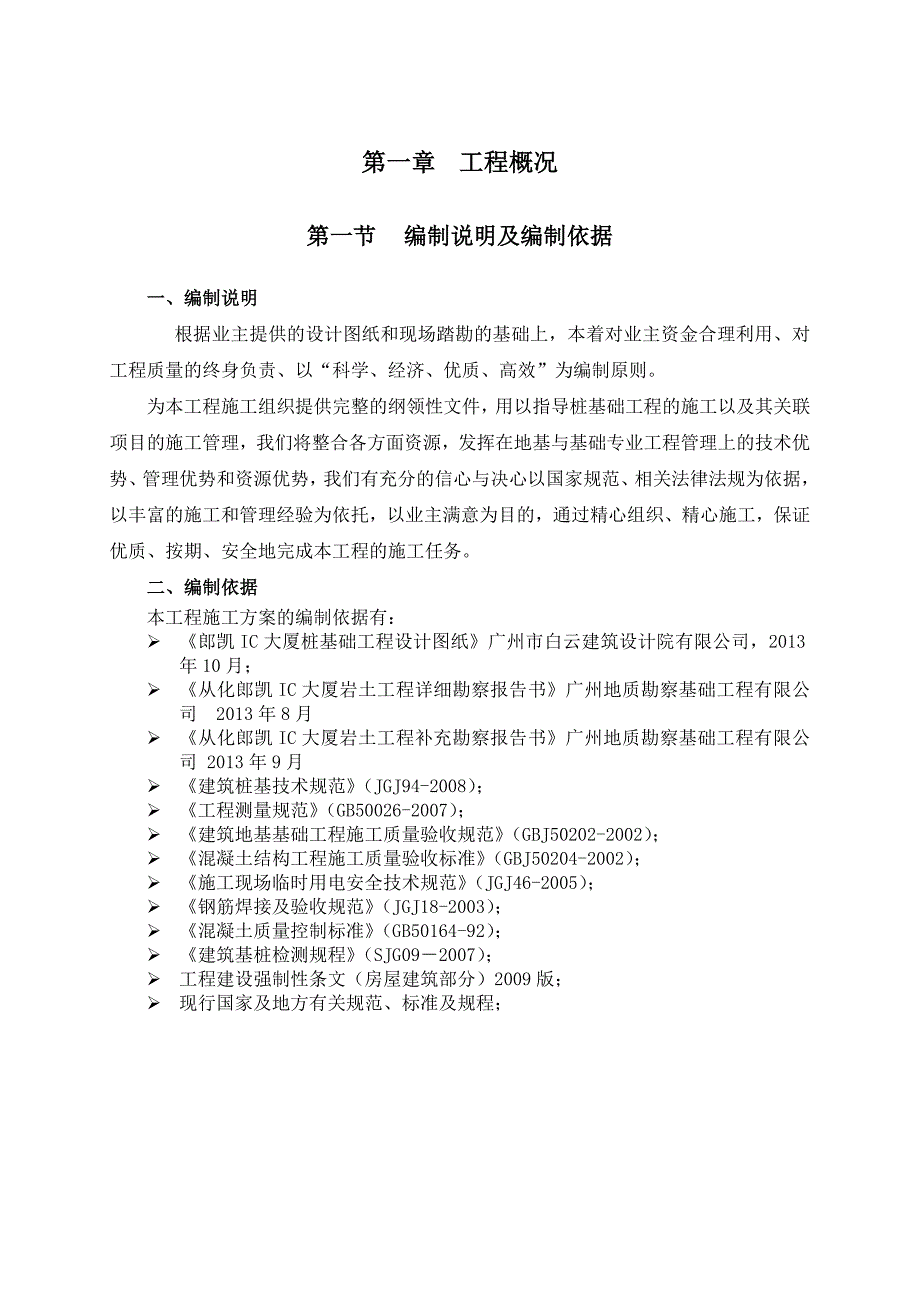

2、编制依据一、编制说明 根据业主提供的设计图纸和现场踏勘的基础上，本着对业主资金合理利用、对工程质量的终身负责、以“科学、经济、优质、高效”为编制原则。为本工程施工组织提供完整的纲领性文件，用以指导桩基础工程的施工以及其关联项目的施工管理，我们将整合各方面资源，发挥在地基与基础专业工程管理上的技术优势、管理优势和资源优势，我们有充分的信心与决心以国家规范、相关法律法规为依据，以丰富的施工和管理经验为依托，以业主满意为目的，通过精心组织、精心施工，保证优质、按期、安全地完成本工程的施工任务。二、编制依据本工程施工方案的编制依据有： 郎凯IC大厦桩基础工程设计图纸广州市白云建筑设计院有限公司，201
3、3年10月； 从化郎凯IC大厦岩土工程详细勘察报告书广州地质勘察基础工程有限公司 2013年8月 从化郎凯IC大厦岩土工程补充勘察报告书广州地质勘察基础工程有限公司 2013年9月 建筑桩基技术规范（JGJ94-2008）； 工程测量规范（GB50026-2007）； 建筑地基基础工程施工质量验收规范（GBJ50202-2002）； 混凝土结构工程施工质量验收标准（GBJ50204-2002）； 施工现场临时用电安全技术规范（JGJ46-2005）； 钢筋焊接及验收规范（JGJ18-2003）； 混凝土质量控制标准（GB50164-92）； 建筑基桩检测规程（SJG092007）； 工程建设强
4、制性条文（房屋建筑部分）2009版； 现行国家及地方有关规范、标准及规程；第二节 工程概况拟建项目场地呈近似长方形展布，场地规划总用地面积：S=8533.70m2 ，合12.8005亩，净用地面积6158.26m2，首层建筑面积为2533.84 m2，总建筑面积44033.10 m2，地上建筑包括：拟建综合楼塔楼分别为 21F/1D（H=77.7m）、25F/1D（H=97.3m），群房4F/1D（H=20.0m）各1栋，地下1层，长宽约为6059m，地下建筑面积3389.5平方米。本工程基桩采用冲（钻、旋挖钻）孔灌注桩，以微风化泥质粉砂岩（6MPa）为桩端持力层，桩径分1600mm、1400
5、mm、1200mm、1000mm、800mm五种类型，其单桩竖向承载力特征值依次为18000kN、15000kN、11000kN、8000kN、4500kN。第三节 场地岩土工程地质及水文条件一、地理位置、地形地貌 拟建场地位于广州市从化太平镇G105国道 (广从南路)与工业大道交叉口东北侧地段，西临G105国道，地理位置优越，交通便利；场地西南角原为大班商务酒店（勘察时已拆除），其余地段为绿化空地；地形地貌单元属冲洪积平原，经人工堆填平整场地后，现地面较平整，实测钻孔孔口标高为24.2926.94m，接近拟建建筑物室外地坪设计标高26.60m（0.00）。场地西面为G105国道，拟建建筑在“
6、G105国道50米建筑控制线”外侧；北侧为昌盛贸易发展公司，相距拟建建筑最近约23m；东侧为流溪河灌渠，相距拟建建筑最近约11.5m；南侧为工业大道，相距拟建建筑最近约6.5m。二、地质构造、环境地质条件场地地形地貌单元属冲洪积平原，经人工堆填平整场地后，现地面较平整；场地不存在泥石流、严重地面沉降等不良地质作用及地质灾害现象；地下无人防工程、坑道及矿产资源；周边无污染源，地下水及土壤基本未受污染；环境地质条件较好。基坑支护及土方开挖对周边居民会造成噪音；桩基施工时，要特别注意施工所产生的泥浆、弃土对周边环境造成的污染等。三、场地地层结构和工程特性据野外钻探和室内测试所取得的地质资料，经综合整
7、理，场区地层自上而下有人工填土层 (Qml)、第四系冲洪积层(Qal+pl)和第三系宝月组（Eby）三大类。现将各岩土层的分布特点及物理力学性质分述如下：1、人工填土层（Qml）：按其物质组成不同，分为杂填土和素填土，自上而下分述如下：、杂填土（层序号1）：浅灰黄色、浅灰色、棕红色为主，主要由砖块、碎石、砼块等建筑垃圾及粘性土组成，砼块、岩块含量不一，约占25-55%，粒径多为3-12cm，稍湿，松散，为近期堆填而成，未经专门压实，其物质组成和密实度不均匀。、素填土（层序号2）：棕红色、褐红色、浅灰黄色等，主要由粘性土组成，局部含少量碎石等建筑垃圾，稍湿，松散-稍密，为近期堆填而成，未经专门压
8、实，其物质组成和密实度不均匀。2、冲洪积（Qal+pl）土性主要为粉质粘土、砾砂，据其土性和沉积特点及状态等，自上而下分述如下：、粉质粘土（层序号1）：褐黄色、浅灰黄色为主、局部浅灰色，湿，可塑，含少量粉细粒，粘性较好。呈薄层状、似层状产出；局部夹薄层淤泥质土。、粉质粘土（层序号2）：褐黄色、褐红色、褐红色杂褐黄色为主、局部浅灰黄色，湿，硬塑为主，主要由粘粒、粉细粒组成，粘性较好；呈薄层状、似层状产出。、砾砂层（序号3）：褐黄色、浅灰黄色，饱和，中密，含少量粘粒，局部粘性土含量较高，级配良好；多呈透镜状产出，3、基岩（Eby）场区揭露岩石为第三系宝月组,岩性主要为泥质粉砂岩、粉砂岩、粗砂岩、砂
9、砾岩，泥质粉砂岩、粉砂岩呈棕红色，粉砂结构，薄层-中厚层状构造，泥质、钙质胶结；砂砾岩、砾岩呈棕红色杂浅灰白色、浅灰白色等，细砾结构，中厚层状构造，碎屑组分主要是岩屑，填隙物为砂、粉砂、粘土物质和化学沉淀物质。依岩石风化程度及厚度特征，划分为全风化岩带、强风化岩带、中风化岩带和微风化岩带，其特征如下： 、全风化岩带：层序号1主要由全风化泥质粉砂岩、粗砂岩组成，棕红色、褐黄色、浅灰黄色、浅灰白色等，岩石结构尚清晰，岩石风化成土状，稍湿，岩芯呈坚硬土状，遇水易软化，局部含少量强风化岩块。全风化岩层岩体呈坚硬土状，为极软岩，岩体基本质量等级为类。本层分布于场地部份地段，呈薄层状、透镜状产出。、强风化
10、岩带：层序号2风化不均一，常夹薄层中风化岩，分布广泛、普遍，岩性主要包括泥质粉砂岩、粗砂岩、砂砾岩，棕红色、棕红色杂浅灰白色、浅灰白色，岩石风化强烈，裂隙很发育，泥质粉砂岩、粗砂岩岩芯呈半岩半土状、碎块状、块状为主，少量短柱状，局部地段强度稍高，岩芯较完整；砂砾岩岩芯呈散卵砾石状为主、少量碎块状、块状，偶见短柱状，岩质极软，岩块用手易折断，遇水易软化；砂砾岩岩芯采取率低，钻速不均匀，风化不均一，局部夹中风化岩块或薄层中风化岩。强风化岩岩体呈散卵砾石状、碎块状、块状为主，局部为短柱状，为极软岩，岩体基本质量等级为类，本层遍布整个场地。、中风化岩带：层序号3局部夹薄层强风化岩，岩性主要包括泥质粉砂
11、岩、粗砂岩、砂砾岩，泥质粉砂岩、粗砂岩呈棕红色、浅灰白色，裂隙发育，岩芯呈块状为主、少量短柱状，岩质极软，锤击易碎。砂砾岩呈棕红色杂浅灰白色，裂隙发育，岩芯呈散卵砾石状、块状为主，偶见短柱状，岩质极软，锤击易碎，钻进时响声较大，钻速较慢，进尺时快时慢，岩芯采取率较低；风化不均一，常夹薄层强风化岩。中风化带岩体较破碎，为极软岩，岩体基本质量等级为，本层遍布整个场地。、微风化岩带：层序号4主要由微风化泥质粉砂岩、粉砂岩组成，微风化泥质粉砂岩（主要分布于场地周边地段）棕红色，裂隙较发育，岩芯呈短柱状、块状，局部较完整，质软，锤击较易碎。微风化粉砂岩（主要分布于场地中部地段）呈棕红色，裂隙稍发育，岩芯
12、较完整，呈短柱状为主、少量块状，质较软，锤击较难碎；微风化岩层岩体较完整，为软较软岩，岩体基本质量等级为，本层遍布整个场地。四、不良地质作用通过现场踏勘、野外地质调查、钻探成果，结合区域地质资料, 场地原始地貌单元为冲洪积平原，基岩为第三系宝月组沉积碎屑岩，地下无人防工程、墓穴、枯井、古河道、防空洞、坑道及矿产资源等对工程不利的埋藏物；场地未发现地基存在岩溶、危岩、泥石流、采空区、严重地面沉降、活动断裂构造等不良地质作用和地质灾害现象。可能导致地质灾害的从属因素为人类工程活动，如基坑开挖时人工开挖边坡形成土体裸露、坡角变陡、坡面临空等，易引起基坑边坡失稳、地面沉降、相邻建、构筑物的倾斜等有关的
13、地质灾害；地质灾害的激发因素有气象因素等，如大雨、暴雨等可短时间内激发水土流失、边坡失稳等地质灾害的发生；拟建工程进行人工开挖基坑，区内将形成较高、较陡的边坡，容易引起水土流失和边坡失稳等地质灾害，工程建设应采取适当的预防及支护措施。五、水文地质条件场地地表水为场地东侧的流溪河灌渠，相距拟建建筑最近约11.5m。本场地属冲洪积平原地貌单元，按含水介质和地层的空间分布特性将本区地下水划分为以下几类：上层滞水：表层松散填土，含水量受降雨影响很大。潜水：3层中密砾砂层，呈透镜状、薄层状产出，厚度小，分布不稳定，透水性较强，渗透性较好，是本场地主要含水层，具承压性；粉质粘土渗透性能差，属弱含水层或相对
14、近似隔水层。基岩裂隙水：强风化岩、中风化岩裂隙发育，岩芯破碎，钻孔钻进过程中出现少量漏水现象，基岩裂隙水含量较丰富，具承压性。地下水主要接受大气降水、沟渠和同层侧向补给，排泄包括垂直蒸发和侧向渗流，水文地质条件简单，总的来说，场区地下水（潜水）较贫乏，基岩裂隙水较丰富。地下水水位变化幅度1.002.00m，野外勘察时钻孔水位埋深为0.600.90m，标高为23.5926.34m。第二章 施工管理重点、难点分析及应对措施钻（冲）孔、旋挖灌注桩施工方面的难点及其解决措施。主要难点：易塌孔、护壁难度大，需要制备大量粘土泥浆；在机具、人力和物力的社会供应量方面可能会形成压力；大规模施工开始后，泥浆排放
15、量很大；钢筋笼的吊装易变形；水下砼灌注不易确保质量；沉渣厚度、终孔深度、泥浆比重的检测。解决的措施：主要从施工组织、技术、管理等方面着手，有：想方设法保证钻孔桩机、工具、零配件的投入量，并确保投入机具的完好性；完善施工组织机构，设立专门的钻孔旋挖桩机维修班，及时维护、抢修；设立专门的采购或后勤部门，能及时采购急需的机具零部件；技术措施：a、施工中经常观察冲击钻头的磨损特征和程度，分析原因，有针对性地进行特种加工；b、成孔过程中经常观察、测量孔壁垂直度，及时纠正；c、根据孔壁的尺寸、密实程度、孔壁内外水头差等方面的具体情况，护壁泥浆浓度可以而且应该进行调整，必要时投入粘土块制成浓浆进行护壁；d、钢筋笼的制作时要充分注意到吊装过程中可能的变形，附加一定的支撑结构以确保其刚度，吊装时应经过计算确定合适的起吊点，保证起吊时钢筋笼附加变形降至最低；e、严格按照水下砼灌注的技术要求进行施工，特别注意孔内压底沉碴残留度、下钢筋笼后的泥浆浓度、终孔深度方面的检测，确保其符合施工及设计要求。设立专门的
