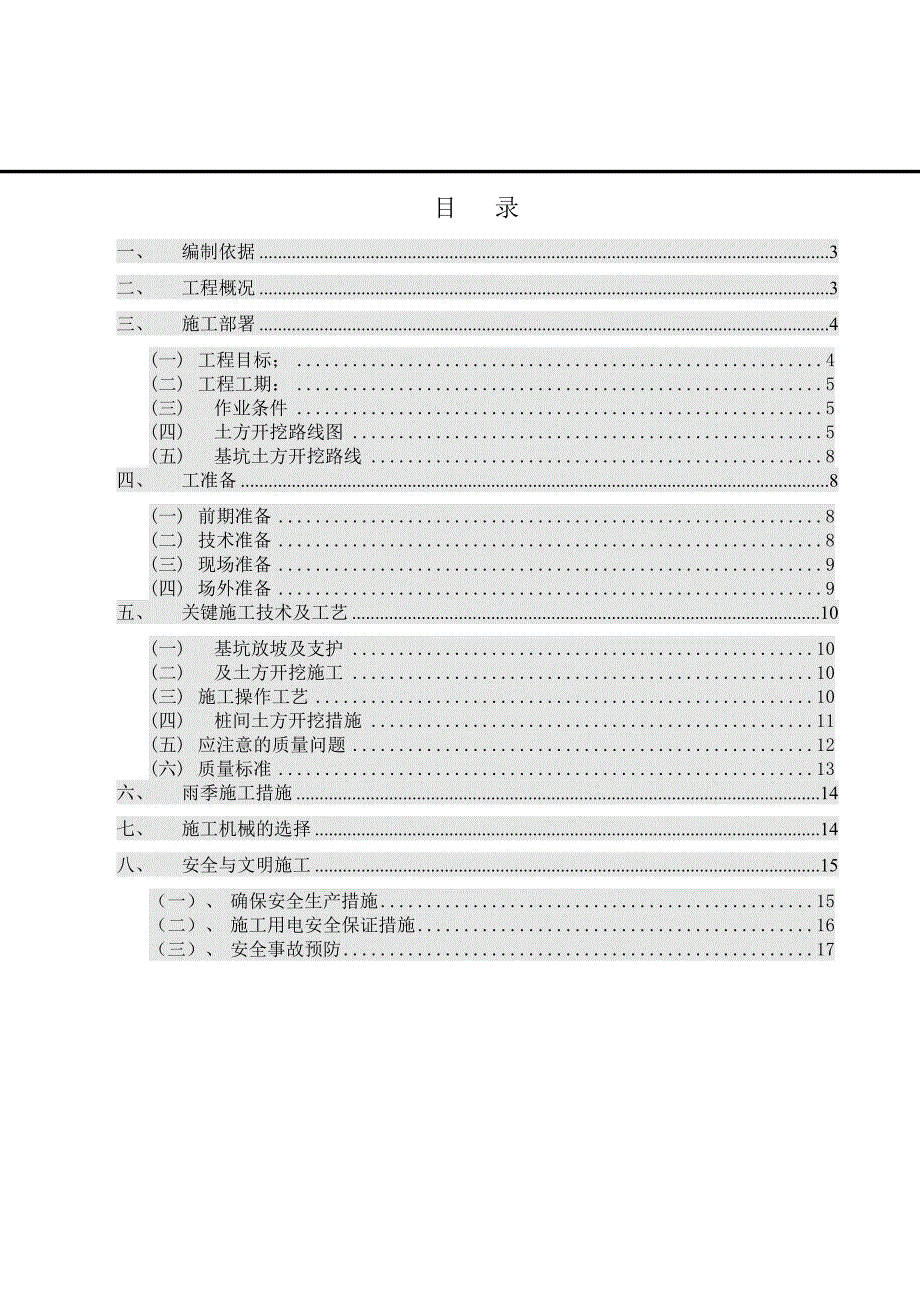

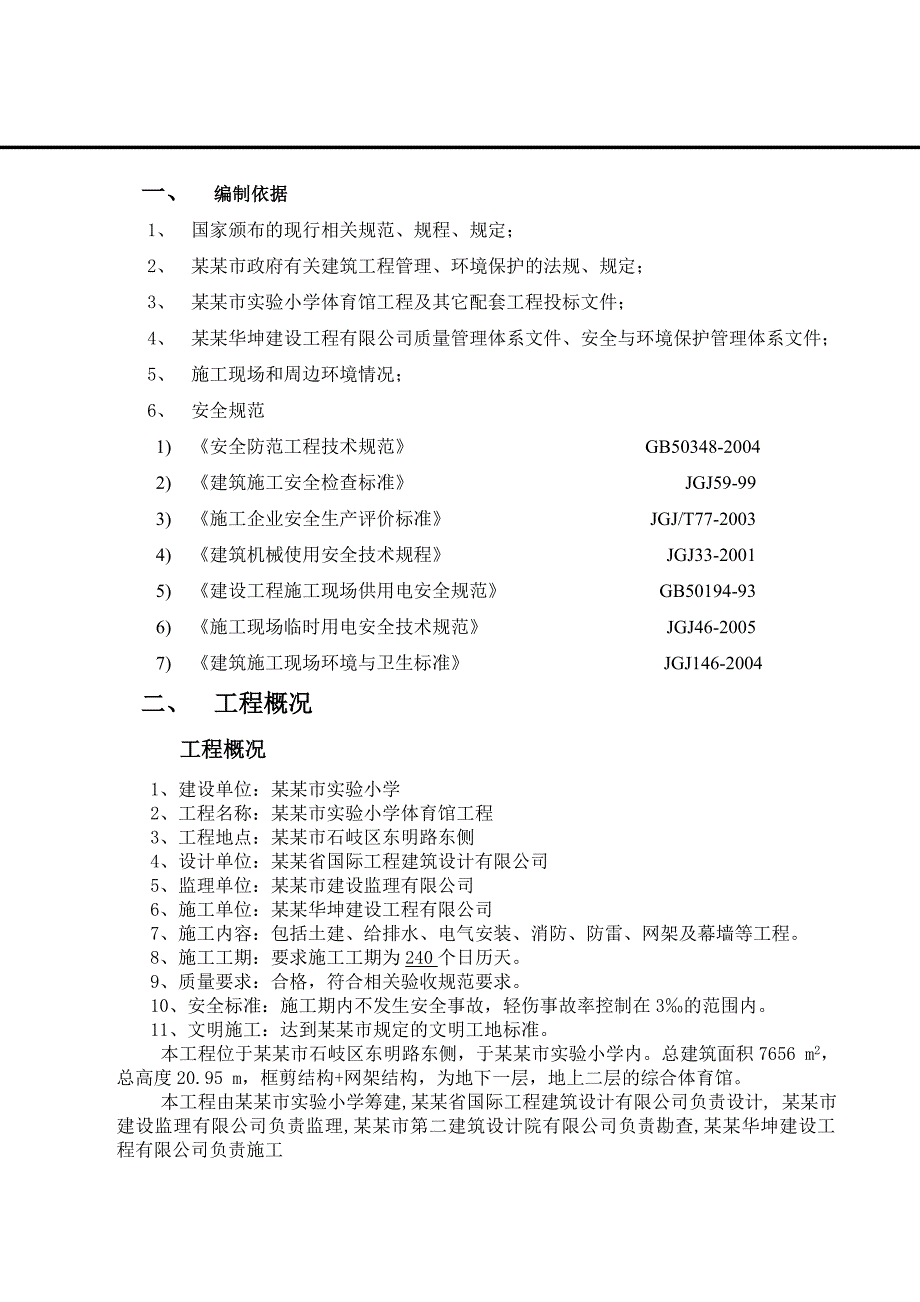

1、目 录一、编制依据3二、工程概况3三、施工部署4(一)工程目标;4(二)工程工期:5(三)作业条件5(四)土方开挖路线图5(五)基坑土方开挖路线8四、工准备8(一)前期准备8(二)技术准备8(三)现场准备9(四)场外准备9五、关键施工技术及工艺10(一)基坑放坡及支护10(二)及土方开挖施工10(三)施工操作工艺10(四)桩间土方开挖措施11(五)应注意的质量问题12(六)质量标准13六、雨季施工措施14七、施工机械的选择14八、安全与文明施工15(一)、确保安全生产措施15(二)、施工用电安全保证措施16(三)、安全事故预防17一、 编制依据1、 国家颁布的现行相关规范、规程、规定;2、 某
2、某市政府有关建筑工程管理、环境保护的法规、规定;3、 某某市实验小学体育馆工程及其它配套工程投标文件;4、 某某华坤建设工程有限公司质量管理体系文件、安全与环境保护管理体系文件;5、 施工现场和周边环境情况;6、 安全规范1) 安全防范工程技术规范 GB50348-20042) 建筑施工安全检查标准JGJ59-993) 施工企业安全生产评价标准JGJ/T77-20034) 建筑机械使用安全技术规程JGJ33-20015) 建设工程施工现场供用电安全规范GB50194-936) 施工现场临时用电安全技术规范JGJ46-20057) 建筑施工现场环境与卫生标准 JGJ146-2004二、 工程概况
3、 工程概况1、建设单位:某某市实验小学2、工程名称:某某市实验小学体育馆工程3、工程地点:某某市石岐区东明路东侧4、设计单位:某某省国际工程建筑设计有限公司5、监理单位:某某市建设监理有限公司6、施工单位:某某华坤建设工程有限公司7、施工内容:包括土建、给排水、电气安装、消防、防雷、网架及幕墙等工程。8、施工工期:要求施工工期为240个日历天。9、质量要求:合格,符合相关验收规范要求。10、安全标准:施工期内不发生安全事故,轻伤事故率控制在3的范围内。11、文明施工:达到某某市规定的文明工地标准。本工程位于某某市石岐区东明路东侧,于某某市实验小学内。总建筑面积7656 m2,总高度20.95

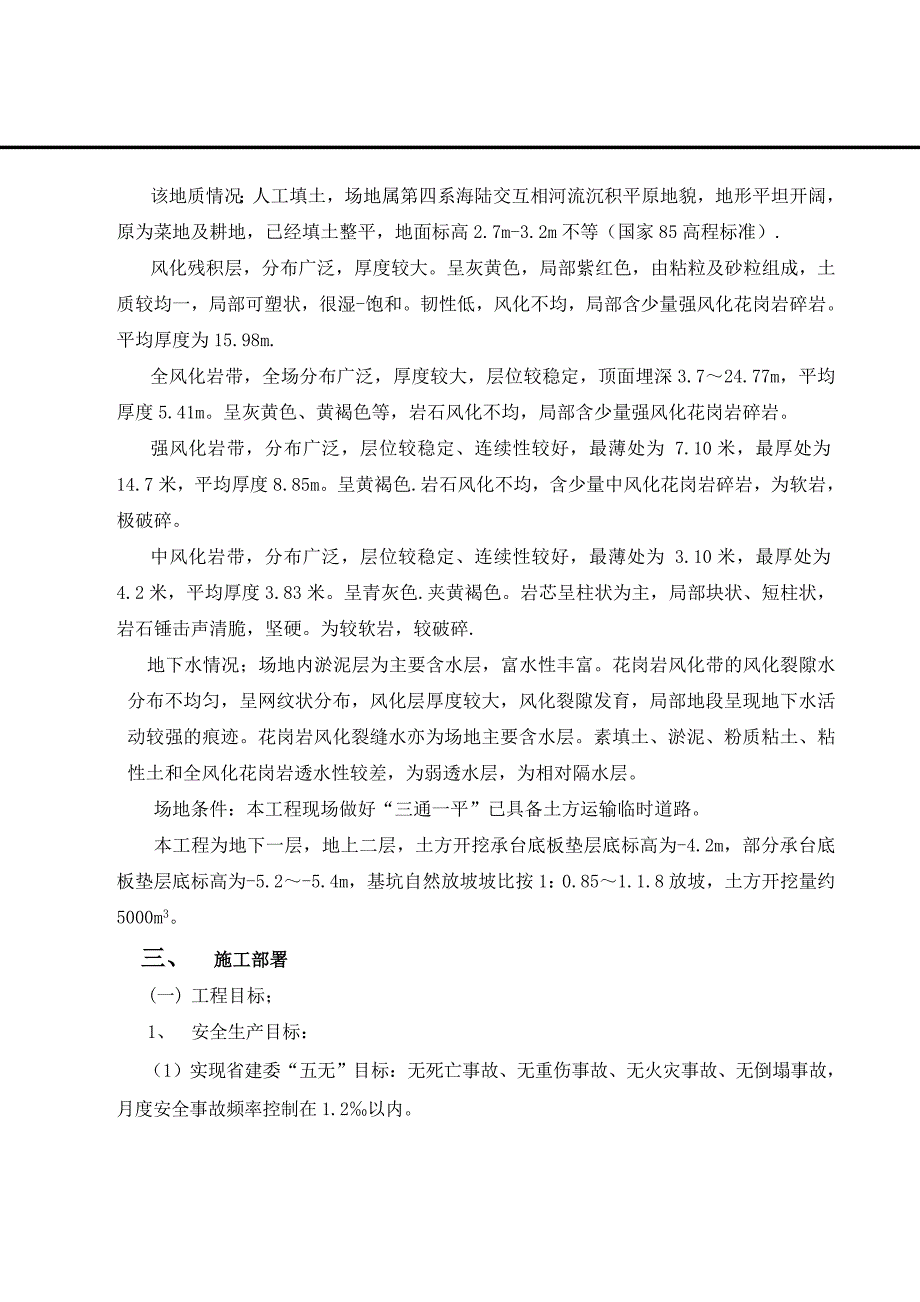

4、m,框剪结构+网架结构,为地下一层,地上二层的综合体育馆。本工程由某某市实验小学筹建,某某省国际工程建筑设计有限公司负责设计, 某某市建设监理有限公司负责监理,某某市第二建筑设计院有限公司负责勘查,某某华坤建设工程有限公司负责施工该地质情况;人工填土,场地属第四系海陆交互相河流沉积平原地貌,地形平坦开阔,原为菜地及耕地,已经填土整平,地面标高2.7m-3.2m不等(国家85高程标准).风化残积层,分布广泛,厚度较大。呈灰黄色,局部紫红色,由粘粒及砂粒组成,土质较均一,局部可塑状,很湿-饱和。韧性低,风化不均,局部含少量强风化花岗岩碎岩。平均厚度为15.98m.全风化岩带,全场分布广泛,厚度较大
5、,层位较稳定,顶面埋深3.724.77m,平均厚度5.41m。呈灰黄色、黄褐色等,岩石风化不均,局部含少量强风化花岗岩碎岩。强风化岩带,分布广泛,层位较稳定、连续性较好,最薄处为 7.10米,最厚处为14.7米,平均厚度8.85m。呈黄褐色.岩石风化不均,含少量中风化花岗岩碎岩,为软岩,极破碎。中风化岩带,分布广泛,层位较稳定、连续性较好,最薄处为 3.10米,最厚处为4.2米,平均厚度3.83米。呈青灰色.夹黄褐色。岩芯呈柱状为主,局部块状、短柱状,岩石锤击声清脆,坚硬。为较软岩,较破碎.地下水情况;场地内淤泥层为主要含水层,富水性丰富。花岗岩风化带的风化裂隙水分布不均匀,呈网纹状分布,风化
6、层厚度较大,风化裂隙发育,局部地段呈现地下水活动较强的痕迹。花岗岩风化裂缝水亦为场地主要含水层。素填土、淤泥、粉质粘土、粘性土和全风化花岗岩透水性较差,为弱透水层,为相对隔水层。场地条件:本工程现场做好“三通一平”已具备土方运输临时道路。本工程为地下一层,地上二层,土方开挖承台底板垫层底标高为-4.2m,部分承台底板垫层底标高为-5.2-5.4m,基坑自然放坡坡比按1:0.851.1.8放坡,土方开挖量约5000m3。三、 施工部署(一) 工程目标;1、 安全生产目标:(1)实现省建委“五无”目标:无死亡事故、无重伤事故、无火灾事故、无倒塌事故,月度安全事故频率控制在1.2以内。(2)一般事故
7、率控制在0.2%以内,具体即如无坍塌、无触电、无高空坠落,无物体打击、无机械伤人、无火灾等事故发生。2、 文明施工目标:确保文明施工工地,争创市文明施工样板工地。3、 质量目标:做成精品建筑,克服施工困难、达到规范标准、控制质量通病,确保优良工程,争创省市优质样板工程。(二) 工程工期:本工程进行开挖土方,开工前对工期进行优化组织,合理安排并投入需要的人、材、机、环境及施工条件。(1) 需挖土方的数量约5000m3,需2台反铲挖土机,每辆自卸车装载22m3,1辆汽车每天按14h运载1422=308m3, 4辆汽车一天共运载土方4308=1232m3,50001232=5.0天,计划6天共运载土
8、方7392m35000m3,满足。(三) 作业条件1、 清除挖方区域内所有障碍物,如静压桩机等机具,和零星钢筋等材料清理干净。2、 土方开挖前,应要根据施工方案的要求将施工区域内的地下,地上障碍物清除和处理完毕。3、 制定好现场场平整、基础开挖施工方案,绘制施工总平面布置图和基坑土方开挖图,确定开挖路线,顺序,基底标高、边坡坡度、排水沟、集水井位置及土方堆放点,深基坑开挖还应提出支护,边坡保护和降水方案。4、 夜间施工时,应有足够的照明设施;在危险地段应设置明显标志,并要合理安排开挖顺序,防止错挖或超挖。5、 完成测量控制网的设置,包括控制基线、轴线和水准点。场地平整进行方格网桩的布置和标高测
9、设,设计挖填土方量,对建筑物做好定位轴线的控制测量和校核;进行土方工程的测量定位放线,并经验查复核无误后,作为施工控制依据。6、 在施工区域内做好临时性或永久性排水措施,或疏通原有排水系统,场地向排水沟的方向应做不小于0.2%的坡度,使场地不积水,必要时设置截水沟、排洪沟防止山坡雨水流入基坑区域内。7、 完成需要的临时设施,包括生产设施及生活设施及机械进出和土方运输道路、临时供水供电线路。8、 机械设备运进现场,进行维护检查、试动转,使处于良好的工作状态。 (四) 土方开挖路线图(后附图)(五)、基坑土方开挖路线1、 基坑土方开挖路线基坑开挖土方分为两个流水作业,第一流水段先开挖G-AD轴安排
10、1台挖土机施工,从西面开始挖土顺序向东面挖土退出,第二流水段为G-A轴,采用2台挖土机从西面开始挖土向东面挖土退出的开挖路线。2、 地面运土路线本工程大门设在北面,施工便道是原先开挖土方作用地面的运输道路,路面能承受大吨位的管桩运输车辆。3、 施工便道基坑土方运输便道,由原桩基础施工便道为土方运输车辆通行道路,该路原已承受重型车辆的进出路基坚固,该路由东面延伸至北面大门出口。四、 施工准备(一) 前期准备1、 积极准备有关的技术资料,按具体施工要求配备各类管理资料,技术资料,施工规范,验评标准,并在项目工程师的组织下进行各有关施工技术交底工作;2、 做好施工组织设计的补充调整工作,通过对施工图
11、纸的会审以及施工技术要求的掌握、理解、核定,在项目工程师的组织下进行施工组织设计的补充、调整工作,使施工组织设计更切合实际、跟有效地指导作用;3、 及时准确地编制好施工图预算和施工预算,按照施工图及补充图纸及时编制出施工图预算。在项目经理组织下按施工要求及时编制出施工预算和工料分析,它是项目部编制各项成本支出、考核用工、签发任务单、限额用料的依据。(二) 技术准备在项目工程师的组织下熟悉图纸,进行自审工作,做好审图记录以及对设计图纸的疑问和建议,在此基础上会同业主和设计院进行图纸会审,深入理解设计思路、意图以及设计要求,从而指导施工。1、 熟悉招标文件和合同精神及有关规范要求。2、 熟悉和评审
12、设计图纸,检查各种几何尺寸是否正确一致。3、 编制施工图预算和施工预算。4、编制分项工程施工方案。5、编制施工进度计划,确定工序搭接时间。6、绘制施工阶段的场地布置图。(三) 现场准备1、 为保证本工程施工进度,在工程安排前期施工准备的同时,即进行基础施工、土方开挖,并同时进行塔吊基础的施工及安装工作,以形成施工作业面和满足水平运输需求。2、 根据工程资源配置需求,规划施工平面布置图,及时布置建立临时施工设施区。及时做好进场机械设备的验收安装调试工作。3、 其它如按有关消防和卫生要求,设置垃圾箱和消防器材,并在醒目处标识;按文明施工要求,严格按平面布置图安排水、电线路等,并需得到有关部门充分认
13、可。物资设备准备4、 根据施工图预算、分项工程施工方法和施工进度安排,对各种工程材料、周转使用材料、外加工制品、施工机具等物资制定需要量计划。有计划、有步骤地组织材料进场,提前编制成品、半成品材料的订货计划,对一些特殊材料和装饰材料,取样后报业主和监理审批,确定供货单位,尽早备料,不影响施工进度。5、 根据各种物资需要量计划,确定加工地点和供应方式,确定物资供应合同方式并制定运输计划。6、 按照总平面图的要求,将物资按计划时间,在指定地点,确定按规定方式进场储存和堆放。(四) 场外准备1、 及时与余泥排放所办理好有关余泥排放手续,并确定好土石方运输合作单位,签定相关的承包合同。2、 及时向有关
14、政府部门提交开工申请报告,领取项目施工许可证,办理安全、质量监督手续。3、 及时与当地卫生、环保、交通部门、派出所、工商所等部门取得联系,办理有关手续。关键施工技术及工艺(一) 基坑放坡及支护基坑支护工程按照支护设计图纸施工.(二) 土方开挖施工1、 土方开挖前,先做好前期准备工作,将施工场地清理平整,铺好临时道路,布置好临时性排水沟,施工完基坑四周的护坡,并布设好降水井进行降水。建筑物位置的轴线、水平控制桩必须经过技术员核实无误后方能开挖。挖土机从基坑(槽)或管沟的端头以倒退行驶的方法进行开挖。自卸汽车配置在挖土机的两侧装运土。土方开挖宜从上到下分层分段依次进行。随时作成一定坡势,以利泄水。
15、2、 基坑放坡,开挖基坑(槽)时应合理确定放坡系数,先从东南方向开始挖土,从坡脚边边线按1:0.851.18放坡。3、 承台土方开挖,在开挖过程中,应随时检查槽壁和边坡的状态。深度大于1.5m时,根据土质变化情况,应做好基坑(槽)或管沟的支撑准备,以防坍陷。图一 独立承台土方开挖示意图(三) 施工操作工艺1、 反铲挖掘机作业常采用沟端开挖和沟侧开挖。当开挖深度超过最大挖深时可采用分层开挖。动土汽车置于反铲的一侧,以减少回转角度,提高生产率。对于较大面积的基坑开挖,反铲可做成之字形移动。2、 自卸汽车应按挖掘机械的大小,生产率和工期要求配置,应能保证挖、挖掘或装载机械连续作业。汽车载重量宜为挖掘机斗容量的35倍。3、 大面积基础群基坑底板标高不一,机械开挖次序一般采取先整片
