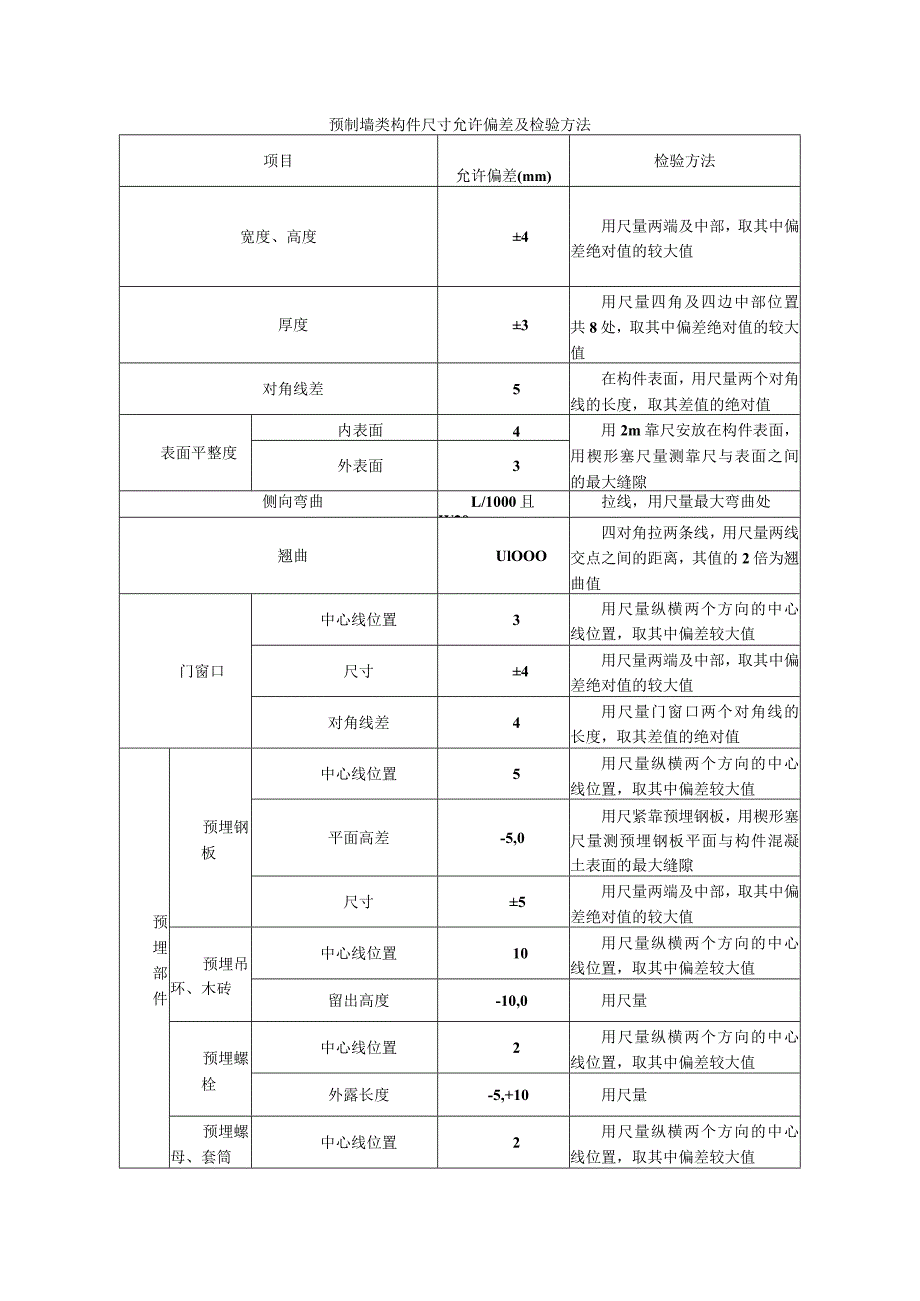

1、预制墙类构件尺寸允许偏差及检验方法项目允许偏差(mm)检验方法宽度、高度4用尺量两端及中部，取其中偏差绝对值的较大值厚度3用尺量四角及四边中部位置共8处，取其中偏差绝对值的较大值对角线差5在构件表面，用尺量两个对角线的长度，取其差值的绝对值表面平整度内表面4用2m靠尺安放在构件表面，用楔形塞尺量测靠尺与表面之间的最大缝隙外表面3侧向弯曲L/1000且W20拉线，用尺量最大弯曲处翘曲UlOOO四对角拉两条线，用尺量两线交点之间的距离，其值的2倍为翘曲值门窗口中心线位置3用尺量纵横两个方向的中心线位置，取其中偏差较大值尺寸4用尺量两端及中部，取其中偏差绝对值的较大值对角线差4用尺量门窗口两个对角线

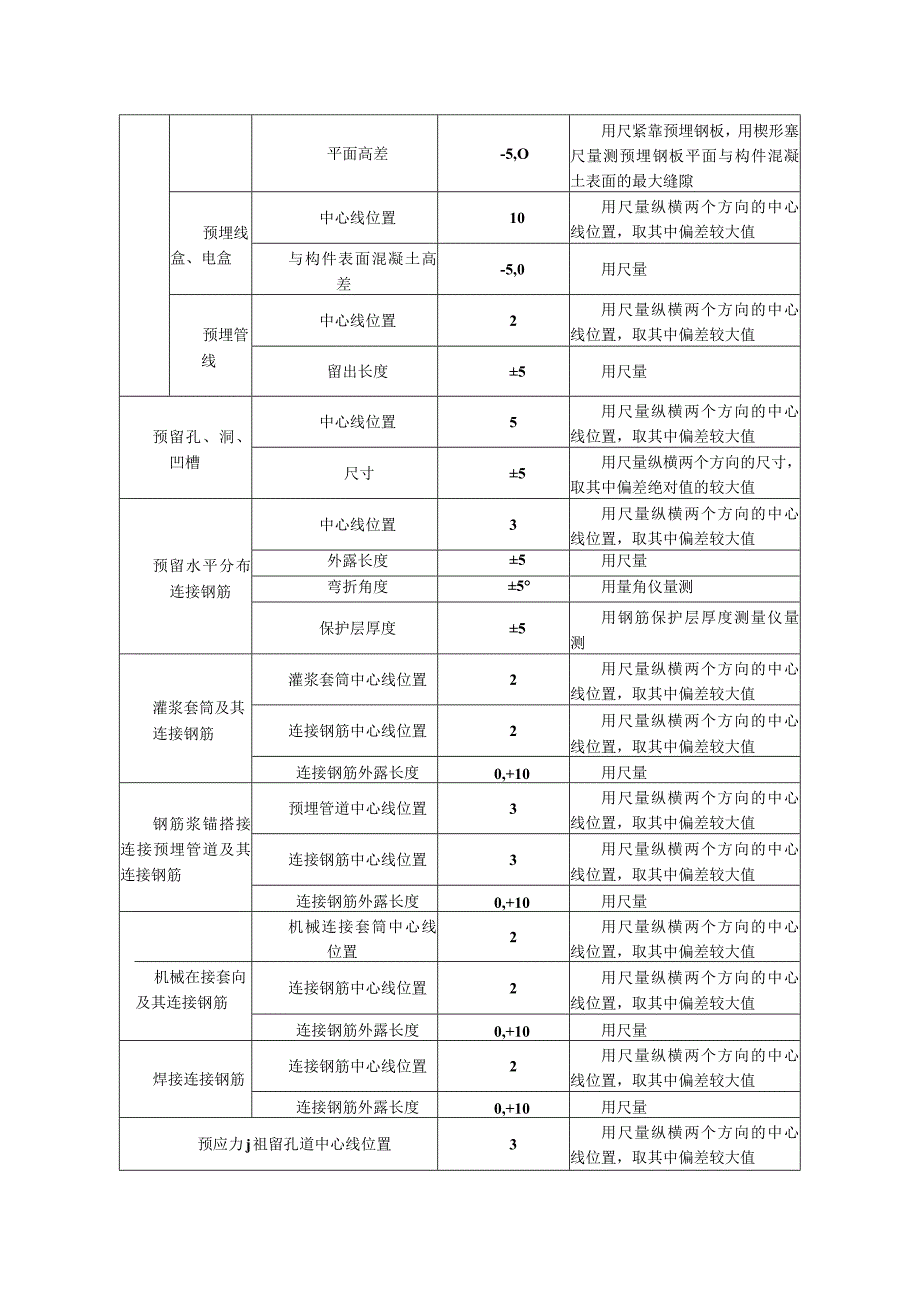

2、的长度，取其差值的绝对值预埋部件预埋钢板中心线位置5用尺量纵横两个方向的中心线位置，取其中偏差较大值平面高差-5,0用尺紧靠预埋钢板，用楔形塞尺量测预埋钢板平面与构件混凝土表面的最大缝隙尺寸5用尺量两端及中部，取其中偏差绝对值的较大值预埋吊环、木砖中心线位置10用尺量纵横两个方向的中心线位置，取其中偏差较大值留出高度-10,0用尺量预埋螺栓中心线位置2用尺量纵横两个方向的中心线位置，取其中偏差较大值外露长度-5,+10用尺量预埋螺母、套筒中心线位置2用尺量纵横两个方向的中心线位置，取其中偏差较大值平面高差-5,O用尺紧靠预埋钢板，用楔形塞尺量测预埋钢板平面与构件混凝土表面的最大缝隙预埋线盒、电
3、盒中心线位置10用尺量纵横两个方向的中心线位置，取其中偏差较大值与构件表面混凝土高差-5,0用尺量预埋管线中心线位置2用尺量纵横两个方向的中心线位置，取其中偏差较大值留出长度5用尺量预留孔、洞、凹槽中心线位置5用尺量纵横两个方向的中心线位置，取其中偏差较大值尺寸5用尺量纵横两个方向的尺寸，取其中偏差绝对值的较大值预留水平分布连接钢筋中心线位置3用尺量纵横两个方向的中心线位置，取其中偏差较大值外露长度5用尺量弯折角度5用量角仪量测保护层厚度5用钢筋保护层厚度测量仪量测灌浆套筒及其连接钢筋灌浆套筒中心线位置2用尺量纵横两个方向的中心线位置，取其中偏差较大值连接钢筋中心线位置2用尺量纵横两个方向的中

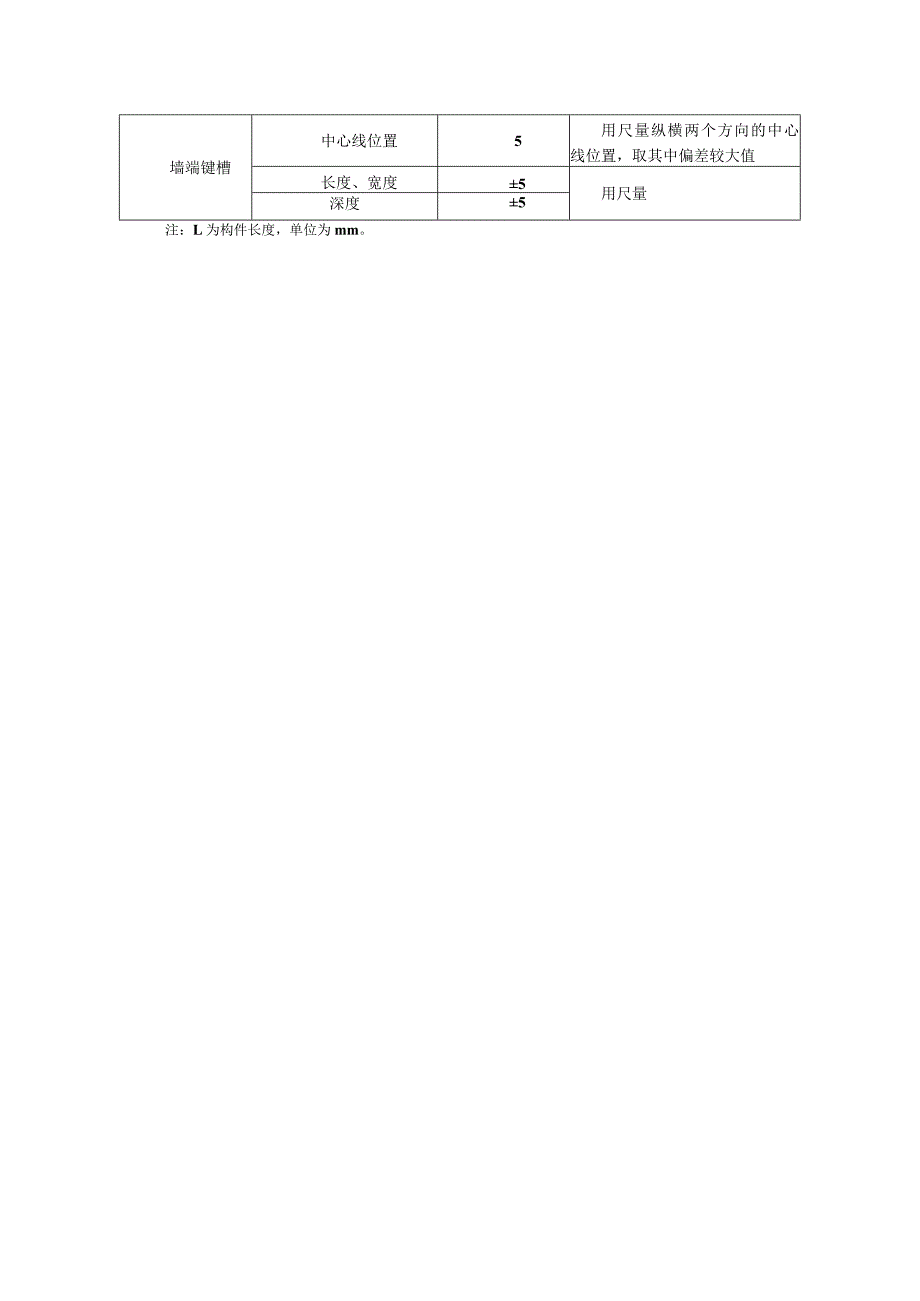

4、心线位置，取其中偏差较大值连接钢筋外露长度0,+10用尺量钢筋浆锚搭接连接预埋管道及其连接钢筋预埋管道中心线位置3用尺量纵横两个方向的中心线位置，取其中偏差较大值连接钢筋中心线位置3用尺量纵横两个方向的中心线位置，取其中偏差较大值连接钢筋外露长度0,+10用尺量机械连接套筒中心线位置2用尺量纵横两个方向的中心线位置，取其中偏差较大值机械在接套向及其连接钢筋连接钢筋中心线位置2用尺量纵横两个方向的中心线位置，取其中偏差较大值连接钢筋外露长度0,+10用尺量焊接连接钢筋连接钢筋中心线位置2用尺量纵横两个方向的中心线位置，取其中偏差较大值连接钢筋外露长度0,+10用尺量预应力j祖留孔道中心线位置3用尺量纵横两个方向的中心线位置，取其中偏差较大值墙端键槽中心线位置5用尺量纵横两个方向的中心线位置，取其中偏差较大值长度、宽度5用尺量深度5注：L为构件长度，单位为mm。
