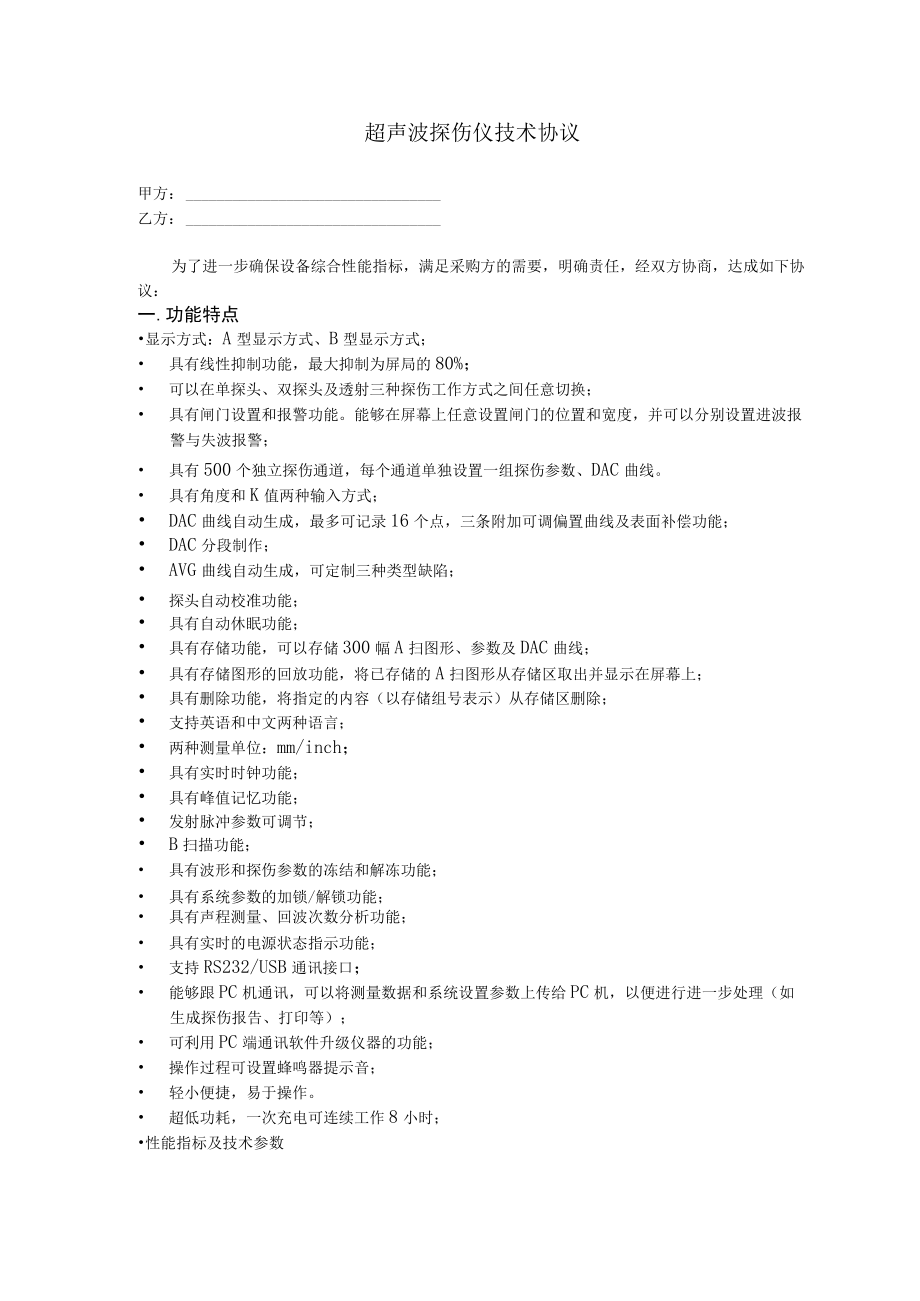

1、超声波探伤仪技术协议甲方：乙方：为了进一步确保设备综合性能指标，满足采购方的需要，明确责任，经双方协商，达成如下协议：一.功能特点显示方式：A型显示方式、B型显示方式； 具有线性抑制功能，最大抑制为屏局的80%； 可以在单探头、双探头及透射三种探伤工作方式之间任意切换； 具有闸门设置和报警功能。能够在屏幕上任意设置闸门的位置和宽度，并可以分别设置进波报警与失波报警； 具有500个独立探伤通道，每个通道单独设置一组探伤参数、DAC曲线。 具有角度和K值两种输入方式； DAC曲线自动生成，最多可记录16个点，三条附加可调偏置曲线及表面补偿功能； DAC分段制作； AVG曲线自动生成，可定制三种类型
2、缺陷； 探头自动校准功能； 具有自动休眠功能； 具有存储功能，可以存储300幅A扫图形、参数及DAC曲线； 具有存储图形的回放功能，将已存储的A扫图形从存储区取出并显示在屏幕上； 具有删除功能，将指定的内容（以存储组号表示）从存储区删除； 支持英语和中文两种语言； 两种测量单位：mm/inch； 具有实时时钟功能； 具有峰值记忆功能； 发射脉冲参数可调节； B扫描功能； 具有波形和探伤参数的冻结和解冻功能； 具有系统参数的加锁/解锁功能； 具有声程测量、回波次数分析功能； 具有实时的电源状态指示功能； 支持RS232/USB通讯接口； 能够跟PC机通讯，可以将测量数据和系统设置参数上传给PC机

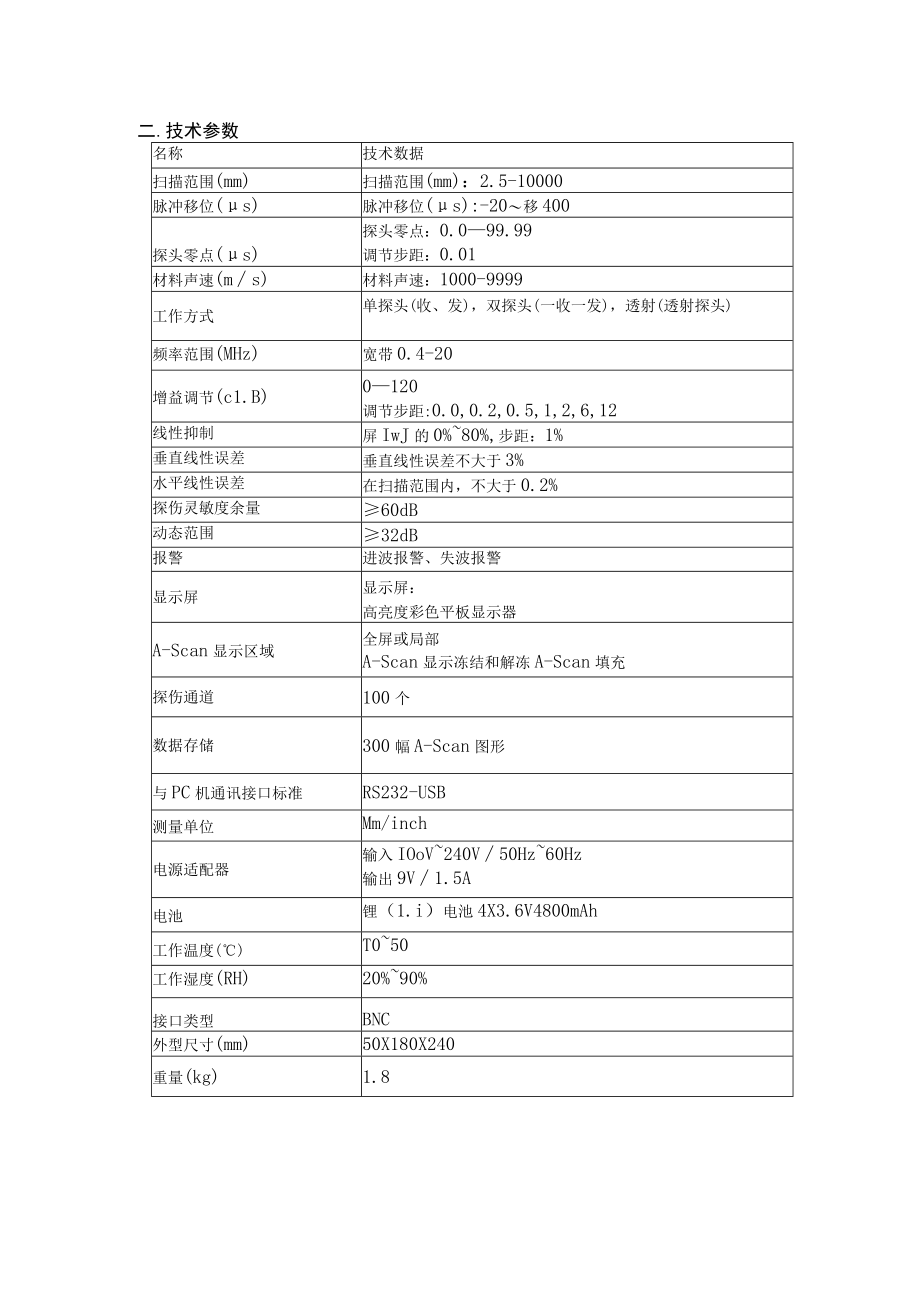

3、，以便进行进一步处理（如生成探伤报告、打印等）； 可利用PC端通讯软件升级仪器的功能； 操作过程可设置蜂鸣器提示音； 轻小便捷，易于操作。 超低功耗，一次充电可连续工作8小时；性能指标及技术参数二.技术参数名称技术数据扫描范围(mm)扫描范围(mm)：2.5-10000脉冲移位(s)脉冲移位(s):-20移400探头零点(s)探头零点：0.099.99调节步距：0.01材料声速(ms)材料声速：1000-9999工作方式单探头(收、发)，双探头(一收一发)，透射(透射探头)频率范围(MHz)宽带0.4-20增益调节(c1.B)0120调节步距:0.0,0.2,0.5,1,2,6,12线性抑制屏
4、IwJ的0%80%,步距：1%垂直线性误差垂直线性误差不大于3%水平线性误差在扫描范围内，不大于0.2%探伤灵敏度余量60dB动态范围32dB报警进波报警、失波报警显示屏显示屏：高亮度彩色平板显示器A-Scan显示区域全屏或局部A-Scan显示冻结和解冻A-Scan填充探伤通道100个数据存储300幅A-Scan图形与PC机通讯接口标准RS232-USB测量单位Mm/inch电源适配器输入IOoV240V50Hz60Hz输出9V1.5A电池锂（1.i）电池4X3.6V4800mAh工作温度()T050工作湿度(RH)20%90%接口类型BNC外型尺寸(mm)50X180X240重量(kg)1.8三.配置清单序号名称数量备注1数字超声探伤仪12直探头13斜探头14电源适配器15BNC探头连接电缆26使用说明书17产品包装箱18合格证、装箱卡、保修卡1甲方（盖章）:乙方：（盖章）
