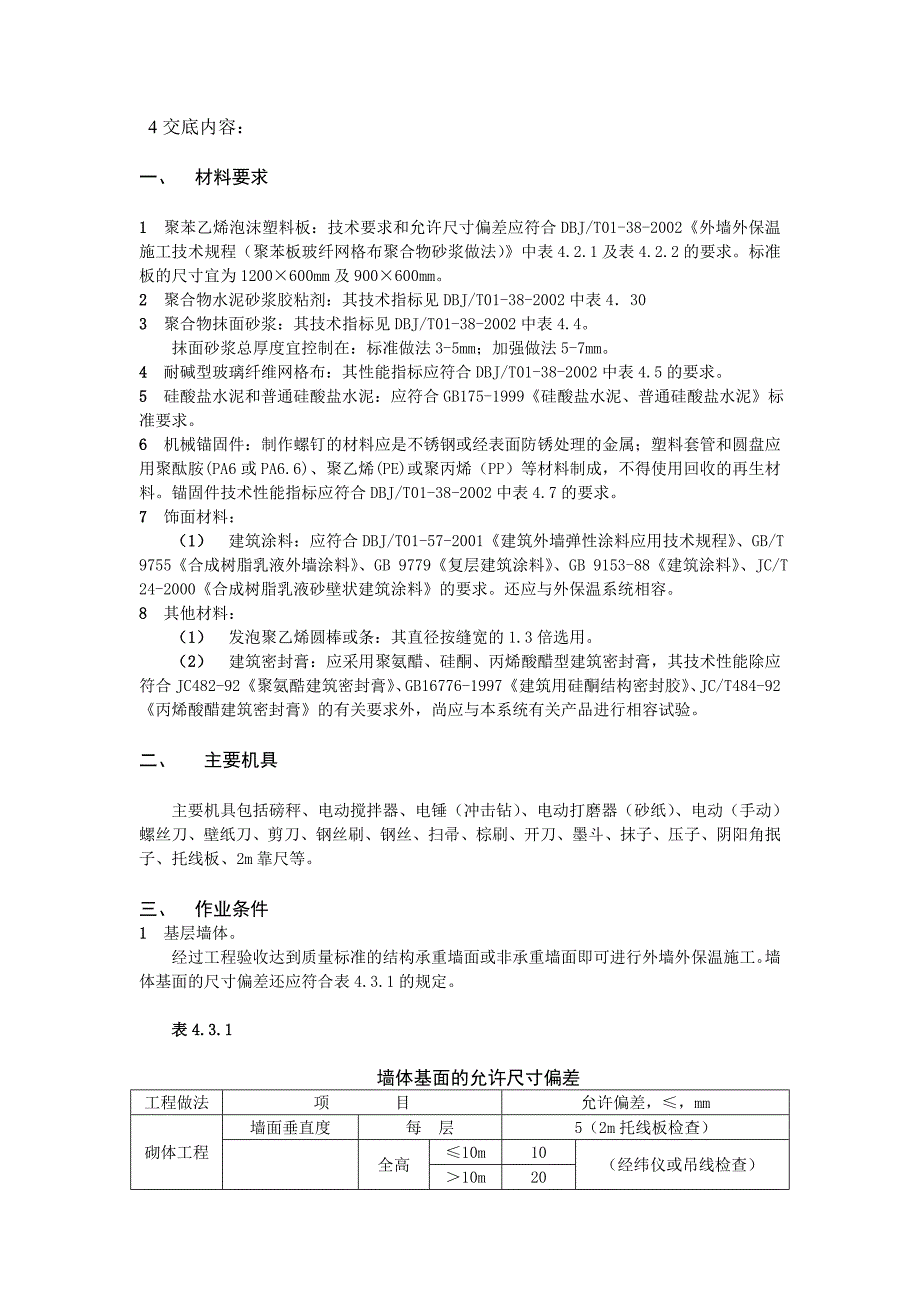

1、4交底内容： 一、 材料要求1 聚苯乙烯泡沫塑料板：技术要求和允许尺寸偏差应符合DBJ/T01-38-2002外墙外保温施工技术规程（聚苯板玻纤网格布聚合物砂浆做法）中表4.2.1及表4.2.2的要求。标准板的尺寸宜为1200600mm及900600mm。2 聚合物水泥砂浆胶粘剂：其技术指标见DBJ/T01-38-2002中表4303 聚合物抹面砂浆：其技术指标见DBJ/T01-38-2002中表4.4。抹面砂浆总厚度宜控制在：标准做法3-5mm；加强做法5-7mm。4 耐碱型玻璃纤维网格布：其性能指标应符合DBJ/T01-38-2002中表4.5的要求。5 硅酸盐水泥和普通硅酸盐水泥：应符合
2、GB175-1999硅酸盐水泥、普通硅酸盐水泥标准要求。6 机械锚固件：制作螺钉的材料应是不锈钢或经表面防锈处理的金属；塑料套管和圆盘应用聚酞胺(PA6或PA6.6)、聚乙烯(PE)或聚丙烯（PP）等材料制成，不得使用回收的再生材料。锚固件技术性能指标应符合DBJ/T01-38-2002中表4.7的要求。7 饰面材料：（1） 建筑涂料：应符合DBJ/T01-57-2001建筑外墙弹性涂料应用技术规程、GB/T 9755合成树脂乳液外墙涂料、GB 9779复层建筑涂料、GB 9153-88建筑涂料、JC/T 24-2000合成树脂乳液砂壁状建筑涂料的要求。还应与外保温系统相容。8 其他材料：（1
3、） 发泡聚乙烯圆棒或条：其直径按缝宽的1.3倍选用。（2） 建筑密封膏：应采用聚氨醋、硅酮、丙烯酸醋型建筑密封膏，其技术性能除应符合JC482-92聚氨酷建筑密封膏、GB16776-1997建筑用硅酮结构密封胶、JC/T484-92丙烯酸醋建筑密封膏的有关要求外，尚应与本系统有关产品进行相容试验。二、 主要机具主要机具包括磅秤、电动搅拌器、电锤（冲击钻）、电动打磨器（砂纸）、电动（手动）螺丝刀、壁纸刀、剪刀、钢丝刷、钢丝、扫帚、棕刷、开刀、墨斗、抹子、压子、阴阳角抿子、托线板、2m靠尺等。三、 作业条件1 基层墙体。经过工程验收达到质量标准的结构承重墙面或非承重墙面即可进行外墙外保温施工。墙体

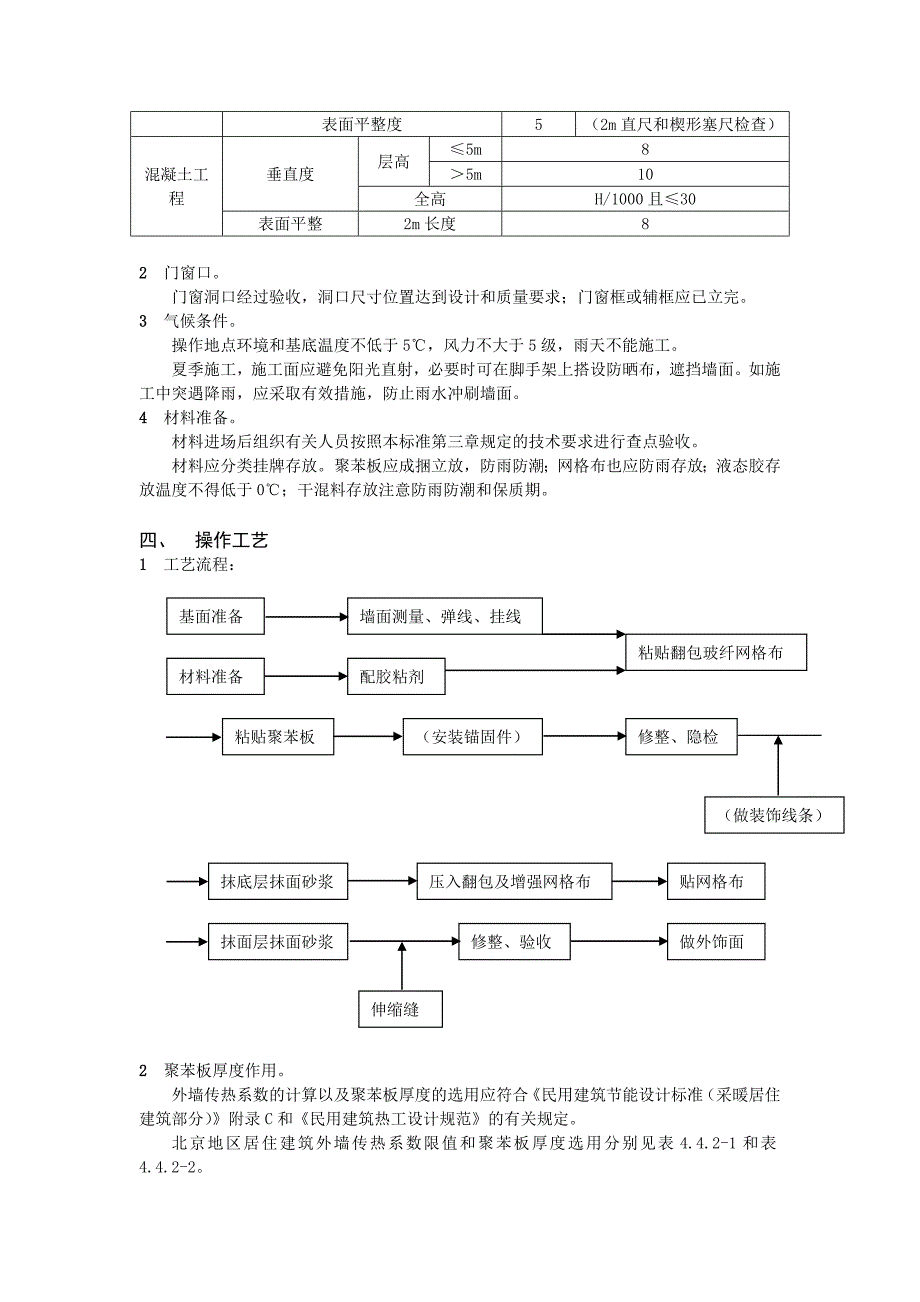

4、基面的尺寸偏差还应符合表4.3.1的规定。表4.3.1墙体基面的允许尺寸偏差工程做法项 目允许偏差，mm砌体工程墙面垂直度每 层5（2m托线板检查）全高10m10（经纬仪或吊线检查）10m20表面平整度5（2m直尺和楔形塞尺检查）混凝土工程垂直度层高5m85m10全高H/1000且30表面平整2m长度82 门窗口。门窗洞口经过验收，洞口尺寸位置达到设计和质量要求；门窗框或辅框应已立完。3 气候条件。操作地点环境和基底温度不低于5，风力不大于5级，雨天不能施工。夏季施工，施工面应避免阳光直射，必要时可在脚手架上搭设防晒布，遮挡墙面。如施工中突遇降雨，应采取有效措施，防止雨水冲刷墙面。4 材料准备
5、。材料进场后组织有关人员按照本标准第三章规定的技术要求进行查点验收。材料应分类挂牌存放。聚苯板应成捆立放，防雨防潮；网格布也应防雨存放；液态胶存放温度不得低于0；干混料存放注意防雨防潮和保质期。四、 操作工艺1 工艺流程：墙面测量、弹线、挂线基面准备粘贴翻包玻纤网格布配胶粘剂材料准备修整、隐检（安装锚固件）粘贴聚苯板（做装饰线条）压入翻包及增强网格布抹底层抹面砂浆贴网格布做外饰面修整、验收抹面层抹面砂浆伸缩缝2 聚苯板厚度作用。外墙传热系数的计算以及聚苯板厚度的选用应符合民用建筑节能设计标准（采暖居住建筑部分）附录C和民用建筑热工设计规范的有关规定。北京地区居住建筑外墙传热系数限值和聚苯板厚度
6、选用分别见表4.4.2-1和表4.4.2-2。北京地区居住建筑外窗传热系数从4.0-2.2w/m2k表4.4.2-1相对应的外墙传热系数限值，w/m2k外窗传热系数w/m2k4.003.803.603.403.203.002.802.602.402.20外墙传热系数限值w/mA2k体形系数0.31.161.161.161.161.161.161.161.161.161.16体形系数0.30.820.910.950.991.031.071.111.151.161.16表4.4.2-2不同聚苯板厚度相对应的外墙传热系数值，w/m2k聚苯板厚度，mm303540455060708090100180m
7、m厚钢筋混凝土墙1.090.970.880.800.730.630.550.490.440.40190mm厚小型混凝土空心砌块墙0.970.880.800.730.680.590.520.470.420.39240mm厚粘土多孔砖墙0.810.750.690.640.600.530.470.430.390.36 注：EPS板导热系数计算取值0.045 w/mk。3 对轻质材料墙体以及既有建筑的墙体保温改造，应对胶粘剂与墙体基面的粘结强度或机械锚固件的拔出力进行实测，以便具体设计外保温系统同墙体基面的连接方案。对高层建筑，标高在20m以上的部位，宜增设机械锚固件，以提高连接安全度。锚固件数量：标
8、高在50m以下的不宜少于4个m2；标高在50m以上的不宜少于6个m2。4 基面准备。对新建工程，经过工程验收达到质量标准的结构承重墙面或非承重墙面方可进行外墙外保温施工。对新建工程，墙面的混凝土残渣和脱模剂必须清理干净，墙面平整度超差部分应剔凿或修补。5 弹控制线。根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝线等。6 挂基准线。在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。7 配制聚合物砂浆胶粘剂。根据生产厂使用说明书提供的配合比配制，专人负责，严格计量，机械搅拌，确保搅拌均匀。拌好的
9、胶粘剂在静停10min后还需经二次搅拌才能使用。配好的料注意防晒避风，以免水分蒸发过快。一次配制量应在可操作时间内用完。7.1.按照事先排好的尺寸（见下图）切割聚苯板（用电热丝切割器或壁纸刀），从拐角处垂直错缝连接，要求拐角处沿建筑物全高顺直、完整。7.2.用抹子在每块聚苯板周边涂50mm宽专用聚合物粘结剂，要求从边缘向中间逐渐加厚，最厚处达10mm。然后再在聚苯板上抹3个厚10mm100、6个厚10mm80的圆形聚合物粘结砂浆灰饼，将聚苯板粘牢。8 粘贴翻包网格布。凡在粘贴的聚苯板侧边外露处（如伸缩缝、建筑沉降缝、温度缝等缝线两侧、门窗口处），都应做网格布翻包处理，做法参见DBJ/TO1-3
10、8-2002附录A洞口做法网格布翻包：从拐角处开始粘贴大块聚苯板后，遇到阳台、窗洞口、挑檐等部位需进行耐碱玻纤网格布翻包；即在基层墙体上用聚合物粘结砂浆预贴网格布，翻包部分在基层上粘结宽度不小于80mm，且翻包网格布本身不得出现搭接（目的是避免面层大面施工时在此部位出现三层网格布搭接导致面层施工后露网）。见下图。8.1 在门窗洞口部位的聚苯板，不允许用碎板拼凑，需用整幅板切割，其切割边缘必须顺直、平整、尺寸方正，其他接缝距洞口四边应大于200mm。见下图。聚苯板洞口处切割及接缝距离要求示意图8.2 在预留孔洞位置处，网格布将断开，此处面层砂浆的留槎位置应考虑后补网格布与原大面网格布搭接长度要求
11、而预留一定长度。面层聚合物抗裂砂浆应留成直槎。（详见下图）窗眉、 窗台做法示意图 锚固件节点做法8.3 对于干挂石材背后外保温在墙体上的竖向主龙骨或主龙骨连接件安装完毕后。进行聚苯板的粘贴施工。做法参照上面外墙做法。在常温下，干燥1天后即可进行外部连接件、水平向次龙骨及石材安装施工。在正常气候条件下，2天后才经得起雨淋，故应密切注意天气预报，在未能承受雨淋之前，应对新施工的墙面加以保护，要有防雨措施。 9 粘贴聚苯板。外保温用聚苯板标准尺寸为600mm900mm、600mm1200mm两种，非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直。整块墙面的边角处应用最小尺寸超过300mm
12、的聚苯板。聚苯板的拼缝不得正好留在门窗口的四角处。当采用粘结方式固定聚苯板时，粘贴方式有点框法和条粘法。点框法适用于平整度较差的墙面，应保证粘结面积不小于30%，加强处见个体工程设计；条粘法适用于平整度较好的墙面。不得在聚苯板侧面涂抹胶粘剂。具体做法参见DBJ/TO1-38-2002附录A聚苯板粘结示意。排板时按水平顺序排列，上下错缝粘贴，阴阳角处应做错茬处理，做法参见DBJ/T01-38-2002附录A聚苯板排列示意图。粘板应用专用工具轻柔、均匀挤压聚苯板，随时用2m靠尺和托线板检查平整度和垂直度。粘板时注意清除板边溢出的胶粘剂，使板与板之间无“碰头灰”。板缝拼严，缝宽超出2mm时用相应厚度
13、的聚苯片填塞。拼缝高差不大于1.5mm，否则应先用砂纸或专用打磨机具打磨平整。10 锚固件固定。设计要求采用机械锚固件固定聚苯板时，锚固件安装应至少在胶粘剂使用24h后进行，用电锤（冲击钻）在聚苯板表面向内打孔，孔径视锚固件直径而定，进墙深度不得小于设计要求。拧入或敲入锚固钉，钉头和园盘不得超出板面。锚固点5点11 配制抹面砂浆。按照生产厂提供的配合比配制抹面砂浆，做到计量准确、机械二次搅拌，搅拌均匀。配好的料注意防晒避风，一次配制量应控制在可操作时间内用完，超过可操作时间后不准再度加水（胶）使用。12 抹底层抹面砂浆。聚苯板安装完毕检查验收后进行聚合物砂浆抹灰。抹灰分底层和面层两次。在聚苯板
14、面抹底层抹面砂浆，厚度2-3mm。同时将翻包网格布压人砂浆中。门窗口四角和阴阳角部位所用的增强网格布随即压人砂浆中，具体做法参见DBJ/T01-38-2002附录A阴阳角做法和洞口做法。13 贴压网格布。将网格布绷紧后贴于底层抹面砂浆上，用抹子由中间向四周把网格布压人砂浆的表层，要平整压实，严禁网格布褶皱。网格布不得压人过深，表面必须暴露在底层砂浆之外。单张网格布长度不宜大于6m。铺贴遇有搭接时，必须满足横向100mm、纵向80mm的搭接长度要求。14 抹面层抹面砂浆。在底层抹面砂浆凝结前再抹一道抹面砂浆罩面，厚度1-2mm，以仅覆盖网格布、微见网格布轮廓为宜。面层砂浆切忌不停揉搓，以免形成空鼓。砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、阴阳角、挑台等部位。在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆呈台阶形坡茬，留茬间距不小于150mm，以免网格布搭接处平整度超出偏差。15
