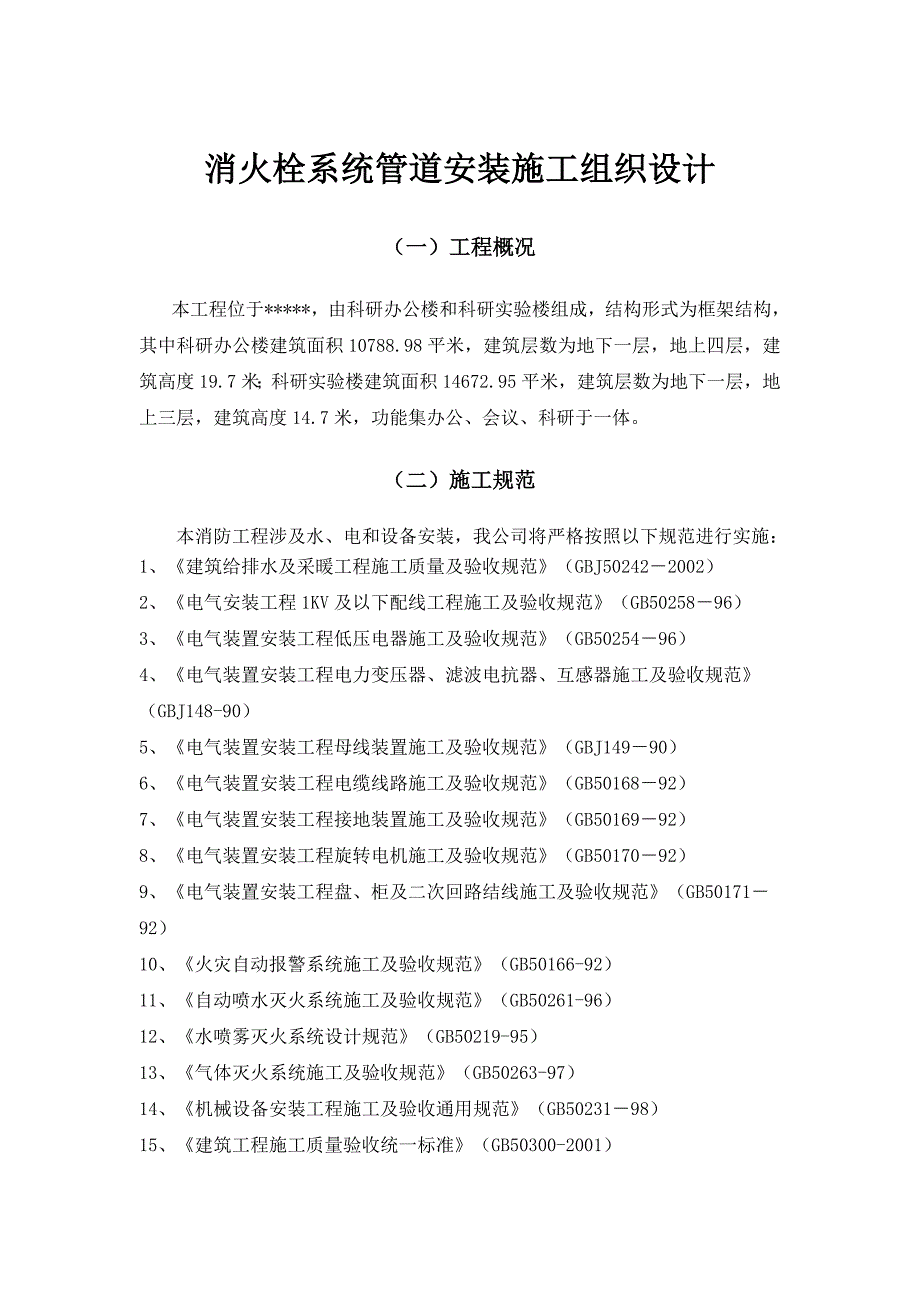

1、消火栓系统管道安装施工组织设计（一）工程概况本工程位于*，由科研办公楼和科研实验楼组成，结构形式为框架结构，其中科研办公楼建筑面积10788.98平米，建筑层数为地下一层，地上四层，建筑高度19.7米；科研实验楼建筑面积14672.95平米，建筑层数为地下一层，地上三层，建筑高度14.7米，功能集办公、会议、科研于一体。（二）施工规范本消防工程涉及水、电和设备安装，我公司将严格按照以下规范进行实施：1、建筑给排水及采暖工程施工质量及验收规范（GBJ502422002）2、电气安装工程1KV及以下配线工程施工及验收规范（GB5025896） 3、电气装置安装工程低压电器施工及验收规范（GB502
2、5496）4、电气装置安装工程电力变压器、滤波电抗器、互感器施工及验收规范（GBJ148-90）5、电气装置安装工程母线装置施工及验收规范（GBJ14990）6、电气装置安装工程电缆线路施工及验收规范（GB5016892）7、电气装置安装工程接地装置施工及验收规范（GB5016992）8、电气装置安装工程旋转电机施工及验收规范（GB5017092）9、电气装置安装工程盘、柜及二次回路结线施工及验收规范（GB5017192）10、火灾自动报警系统施工及验收规范（GB50166-92）11、自动喷水灭火系统施工及验收规范（GB50261-96）12、水喷雾灭火系统设计规范（GB50219-95）1
3、3、气体灭火系统施工及验收规范（GB50263-97）14、机械设备安装工程施工及验收通用规范（GB5023198）15、建筑工程施工质量验收统一标准（GB50300-2001）16、建筑采暖卫生工程质量检验及评定标准（GB50302-2002）17、建筑电气工程质量检验及评定标准（GB50303-2002）18、施工现场临时用电安全技术规程（JGJ46-88）19、工程建设标准强制性条文房屋建筑部分建设部20、建筑施工安全检查标准（JGJ5999）（三）施工准备施工准备主要从以下几个方面来进行：办理施工手续、技术准备、现场物资准备、施工人员准备、机具机具准备、材料准备等内容。1、 按施工要求
4、办理好各种施工手续：积极地与社会各部门及行业主管单位办理有关的施工手续，如项目施工许可证。保证施工的合法性，使工程顺利开工。 2、 技术准备：1) 编制施工组织设计施工方案、质量保证措施。2) 编制质量控制计划。3) 收齐有关施工图、设备安装说明书等技术文件及相关的国家施工验收规范、标准。4) 熟悉与本施工内容相关的技术规范，技术要求和施工工艺。5) 组织各安装工种技术人员熟悉设计图纸，充分了解和掌握设计意图、特点和技术要求，预先协调好各专业管线走向，坐标及标高，整体规划、合理布局。6) 认真审查施工图纸可能存在的问题，并经图纸会审提出对施工图纸的疑问及建议。7) 在施工中施工员对施工班组要进

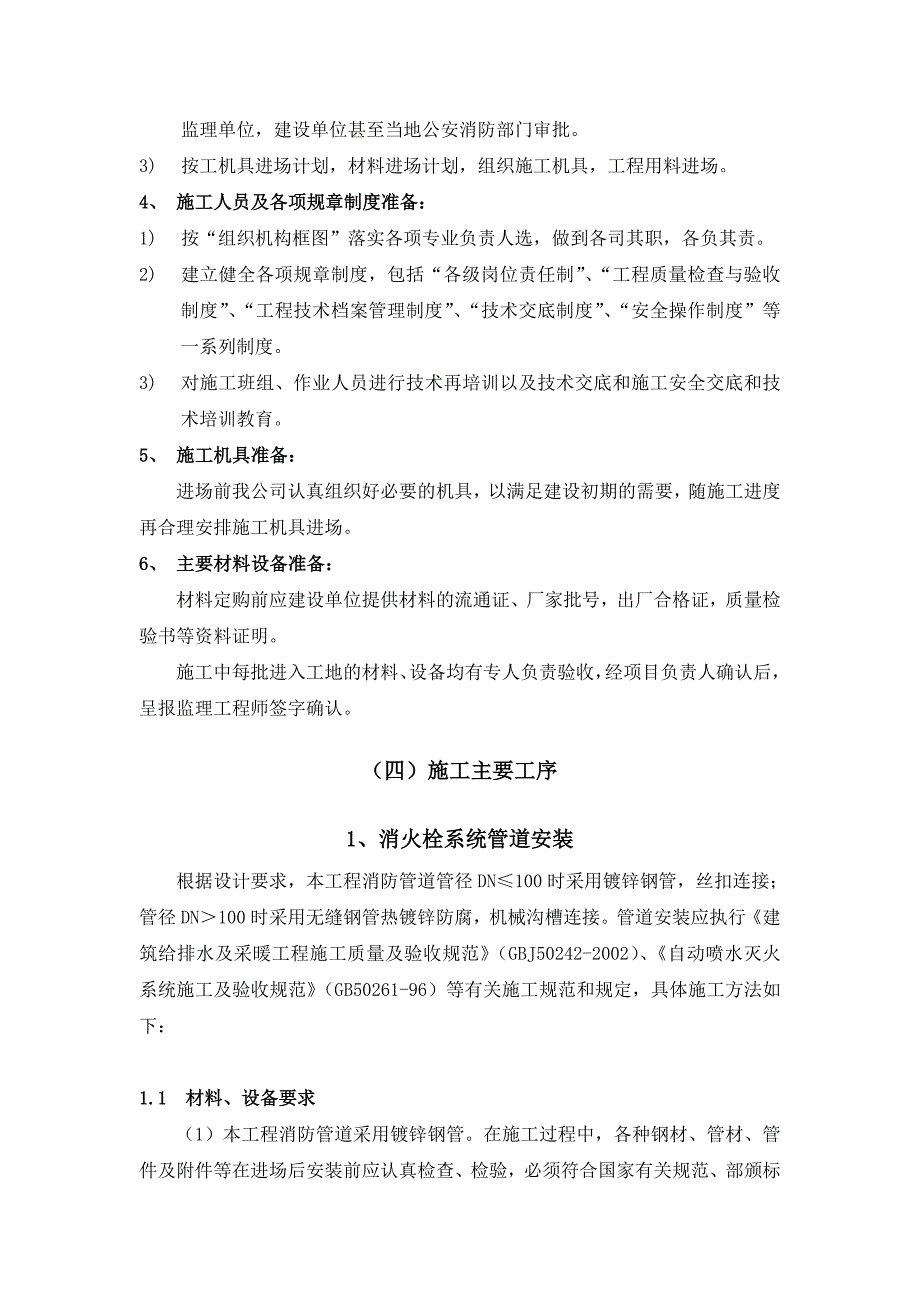

5、行详细的技术交底，各专业可结合本工程的特点，组织进行技术攻关和交流。3、 施工现场物质准备：1) 编制施工平面布置及临时计划、临时用电方案。2) 搭设现场施工临时设施及安全、消防设施。临时设施方案在必要时需报送监理单位，建设单位甚至当地公安消防部门审批。3) 按工机具进场计划，材料进场计划，组织施工机具，工程用料进场。4、 施工人员及各项规章制度准备：1) 按“组织机构框图”落实各项专业负责人选，做到各司其职，各负其责。2) 建立健全各项规章制度，包括“各级岗位责任制”、“工程质量检查与验收制度”、“工程技术档案管理制度”、“技术交底制度”、“安全操作制度”等一系列制度。3) 对施工班组、作业
6、人员进行技术再培训以及技术交底和施工安全交底和技术培训教育。5、 施工机具准备：进场前我公司认真组织好必要的机具，以满足建设初期的需要，随施工进度再合理安排施工机具进场。6、 主要材料设备准备：材料定购前应建设单位提供材料的流通证、厂家批号，出厂合格证，质量检验书等资料证明。施工中每批进入工地的材料、设备均有专人负责验收，经项目负责人确认后，呈报监理工程师签字确认。（四）施工主要工序1、消火栓系统管道安装根据设计要求，本工程消防管道管径DN100时采用镀锌钢管，丝扣连接；管径DN100时采用无缝钢管热镀锌防腐，机械沟槽连接。管道安装应执行建筑给排水及采暖工程施工质量及验收规范（GBJ50242
7、-2002）、自动喷水灭火系统施工及验收规范（GB50261-96）等有关施工规范和规定，具体施工方法如下：1.1 材料、设备要求（1）本工程消防管道采用镀锌钢管。在施工过程中，各种钢材、管材、管件及附件等在进场后安装前应认真检查、检验，必须符合国家有关规范、部颁标准或消防监督部门的规定和要求，并有产品出厂质量证明书或产品合格证。（2）各种管材管壁厚度应符合设计要求，管材平直、镀锌层均匀，无锈蚀、无飞刺。各种连接管件不得有砂眼、裂纹、偏扣、乱扣、丝扣不全、角度不准等现象。（3）各种阀门的外观要规矩无损伤、阀体严密性好，阀杆不得弯曲，安装前应按设计或施工规范要求进行严密性试验。（4）石棉橡胶垫、
8、油麻、线麻、生料带、电焊条、防腐涂料等质量都必须符合设计及规范要求。（5）设备及附件的规格、型号、尺寸、质量必须符合设计要求。产品说明书、合格证等质量文件齐全。1.2 主要机具（1）机具：套丝机、砂轮锯、弯管机、砂轮机、电焊机、台钻、电锤、电钻、电动试压泵等。（2）工具：套丝板、圆丝板、管子钳、链条钳、硬板手、活板手、手锯、手锤、大锤、錾子、螺丝板、压力案、压力钳、改锤、气焊工具等。（3）量具：水平尺、钢卷尺、线坠、焊口检测器、卡尺、小线等。1.3 作业条件（1） 主体结构已完成（2） 管道安装所需要的要的基准线（+0.5m或+1.0m水平控制线）已明确（3） 水泵等设备安装的室内地面已完工，
9、水泵及其他设备的混凝土基础强度应达到75%以上，尺寸、位置和标高符合设计要求。（4） 水池及水箱具备管道安装条件（5） 预埋件及预留孔洞的位置、尺寸、数量符合设计要求。（6） 现场的水、电、气源及场地满足施工要求1.4 工艺流程1.4.1 安装准备：（1）认真熟悉施工图纸、施工方案、技术及安全交底的具体措施。（2）核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与有关人员研究解决、办理变更手续。（3）合理安排施工顺序，避免工种交叉作业干扰，影响施工。.管道定位、放线（1）按照图纸确定的标高、位置及坡度测放位置线（2）施工图纸对管道的标高和平面尺寸无标注时，应按有关规定要
10、求定位、放线。.支、吊、托架安装（1）按核对无误的管道单线图，实测管线标高、走向、支架位置，选择正确的支、吊、托架形式，按国标图集制作。（2）支、吊、托架应在预埋件上焊接或采用膨胀螺栓固定。（3）按设计要求的管道坐标、标高、坡度确定管架的位置安装管架。（4）管道支、吊、托架的安装，应符合下列规定：位置正确，埋设平整牢固；与管道接触紧密，固定牢靠；固定在建筑结构上的管道支、吊架，不得影响结构的安全。1.4. 干管安装：A. 管道丝扣连接1）断管：根据现场测绘草图，在选好的管材上画线，按线断管：用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢进行断管。断管时压手柄用力要均匀，不可用力过猛，断管
11、后要将管口断面的管膜、毛刺清除干净。用手工锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手拉锯，锯条要保持与管材的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不得扭断或折断，以防管口断面变形。2）套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径1532mm者套二次；4050mm者套三次；70mm以上者套34次为宜。用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。用手工套丝板套丝，先松开固定板机，把套丝板板盘退到零度，按顺序号上好板牙，把板
12、盘对准所需刻度，拧紧固定板机，将管材放在压力案压力钳内，留出适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板，带上23扣，再站到侧面扳转套丝板，用力要均匀，待丝扣将套成时，轻轻松开板机，开机退板，保持丝扣应有的锥度。管子螺纹长度尺寸下表。3）配装管件：根据现场测绘草图，将已套好丝扣的管材配装管件。配装管件时应将所需的管件带入丝扣，试试松紧度（以用手带入3扣为宜），在丝扣处涂铅油、缠麻丝后带入管件，然后用管子钳将管件拧紧，使丝扣外露23扣，去掉麻头，擦净铅油，编号放到适当位置等待调直。管子螺纹长度尺寸项次公称直径普通丝头长 丝短 丝长 度螺纹数长 度螺纹数长 度螺纹数(mm)(
13、mm)(mm)(mm)115148502812.06.5220168553013.56.5325188603615.06.543220917.07.5540221019.08.0650241121.09.077027128803013910033144）管段调直：将已装配好管件的管段，在安装前进行调直。在装好管件的管段丝扣处涂抹铅油，连接两段或数段，连接时不能只顾预留口方向而要兼顾到管材的弯曲度，相互找正后再将预留口方向转到合适部位并保持平直。管段连接后，调直前必须按设计图纸核对其管径、预留口方向、变径部位是否正确。管段调直要放在调管架上或调管平台上，一般两人操作为宜，一人在管段端头目测，一人
14、在弯曲处用手锤敲打，边敲打、边观测，直至调直管段无弯曲为止，并在两管段连接点处标明印记，卸下一段或数段，再接上另一段或数段直至调完为止。对于管件连接点处弯曲过死或直径较大的管道可采用烘炉或气焊加热到600800时，放在管架上将管道不停地转动，利用管道自重使其平直，或用木板垫在加热处用锤轻击调直。调直后在冷却前要不停地转动，等温度降到适当时在加热处涂抹机油。凡是经过加热调直的丝扣，必须标好印记，卸下来重新涂铅油缠麻丝，再将管段对准印记拧紧。配装好阀门的管段，调直时应先将阀门盖卸下来，将阀门处垫实再敲打，以防震裂阀体。镀锌碳素钢管不允许用加热法调直。管段调直时一般不允许损坏管材。B. 法兰连接1）凡管道与管道、管道与法兰阀门、管道与设备法兰接口连接时，必须按设计要求和工作压力选用标准法兰。2）法兰连接螺栓直径、长度应符合规范要求，紧固螺栓时要对称拧紧紧固后螺栓外露丝扣23扣，不宜大于螺栓直径的1/2。3）法兰垫片，一般给水管（冷水）采用厚度为3mm的橡胶板，垫片要与管道同心。C. 管道焊接1）管道焊接应有防风、雨、雪措施。2）一般管道采用V型坡口组对，坡口尺寸应符合施工规范要求。管壁厚度4mm时如能保证焊透可不开坡口。3）焊接前要将两管轴线对中，留出规定间隙用点焊固定，管径100mm可点焊三个点，管径150m
