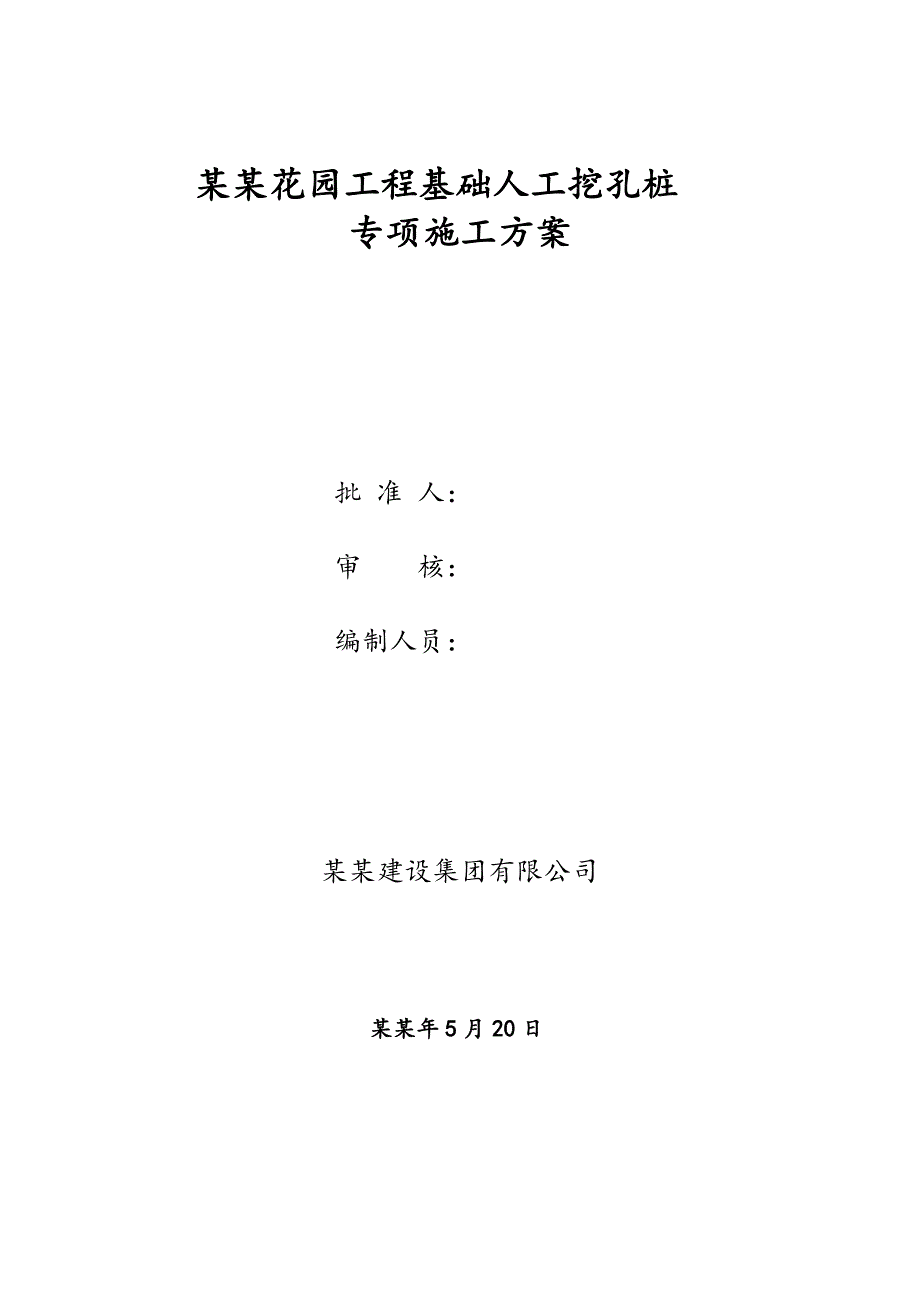

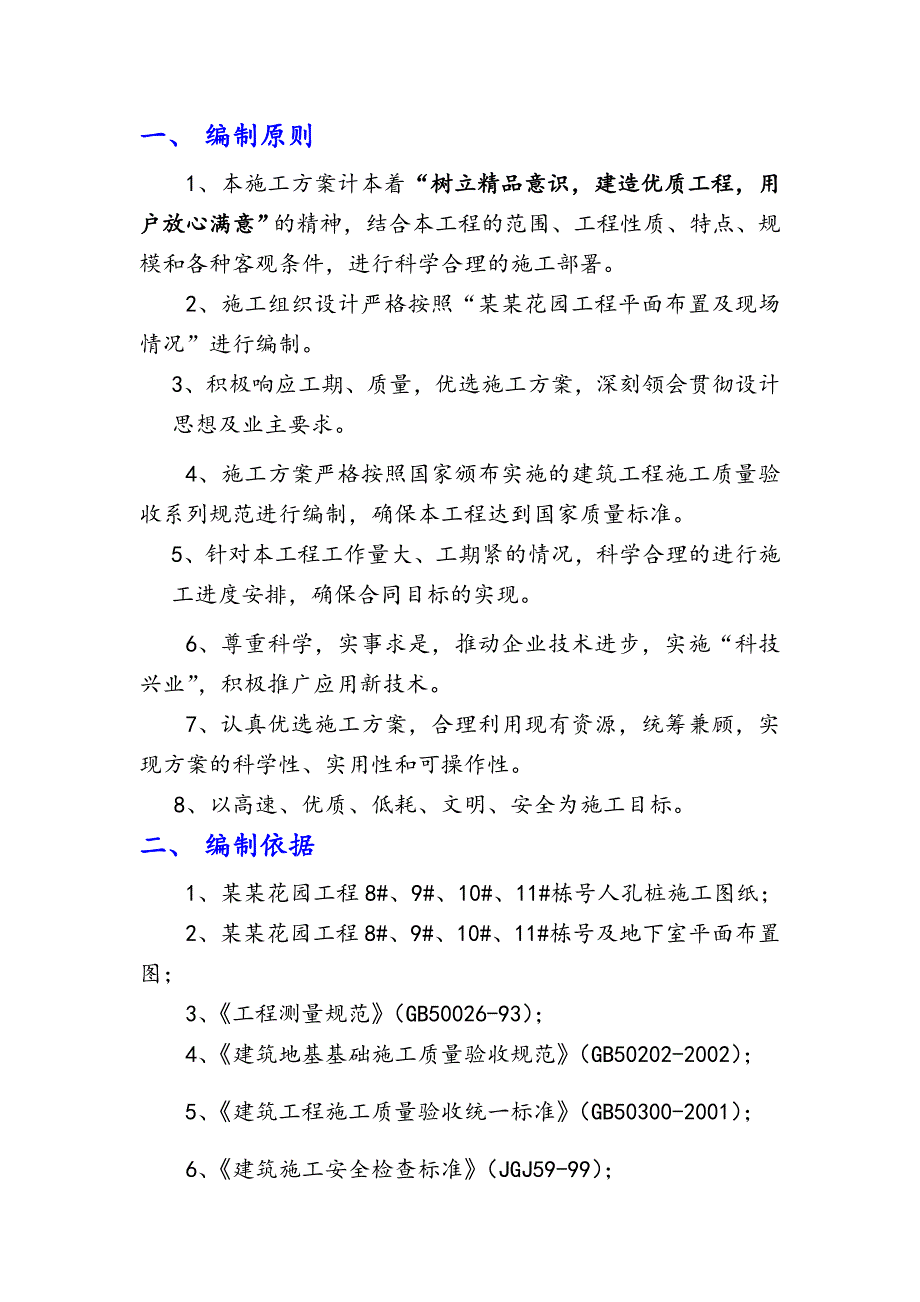

1、某某花园工程基础人工挖孔桩专项施工方案 批 准 人： 审 核： 编制人员： 某某建设集团有限公司某某年5月20日一、 编制原则1、本施工方案计本着“树立精品意识，建造优质工程，用户放心满意”的精神，结合本工程的范围、工程性质、特点、规模和各种客观条件，进行科学合理的施工部署。2、施工组织设计严格按照“某某花园工程平面布置及现场情况”进行编制。3、积极响应工期、质量，优选施工方案，深刻领会贯彻设计思想及业主要求。4、施工方案严格按照国家颁布实施的建筑工程施工质量验收系列规范进行编制，确保本工程达到国家质量标准。5、针对本工程工作量大、工期紧的情况，科学合理的进行施工进度安排，确保合同目标的实现。
2、6、尊重科学，实事求是，推动企业技术进步，实施“科技兴业”，积极推广应用新技术。7、认真优选施工方案，合理利用现有资源，统筹兼顾，实现方案的科学性、实用性和可操作性。8、以高速、优质、低耗、文明、安全为施工目标。二、 编制依据1、某某花园工程8#、9#、10#、11#栋号人孔桩施工图纸；2、某某花园工程8#、9#、10#、11#栋号及地下室平面布置图；3、工程测量规范（GB50026-93）；4、建筑地基基础施工质量验收规范（GB50202-2002）；5、建筑工程施工质量验收统一标准（GB50300-2001）；6、建筑施工安全检查标准（JGJ59-99）；7、施工现场临时用电安全技术规程（

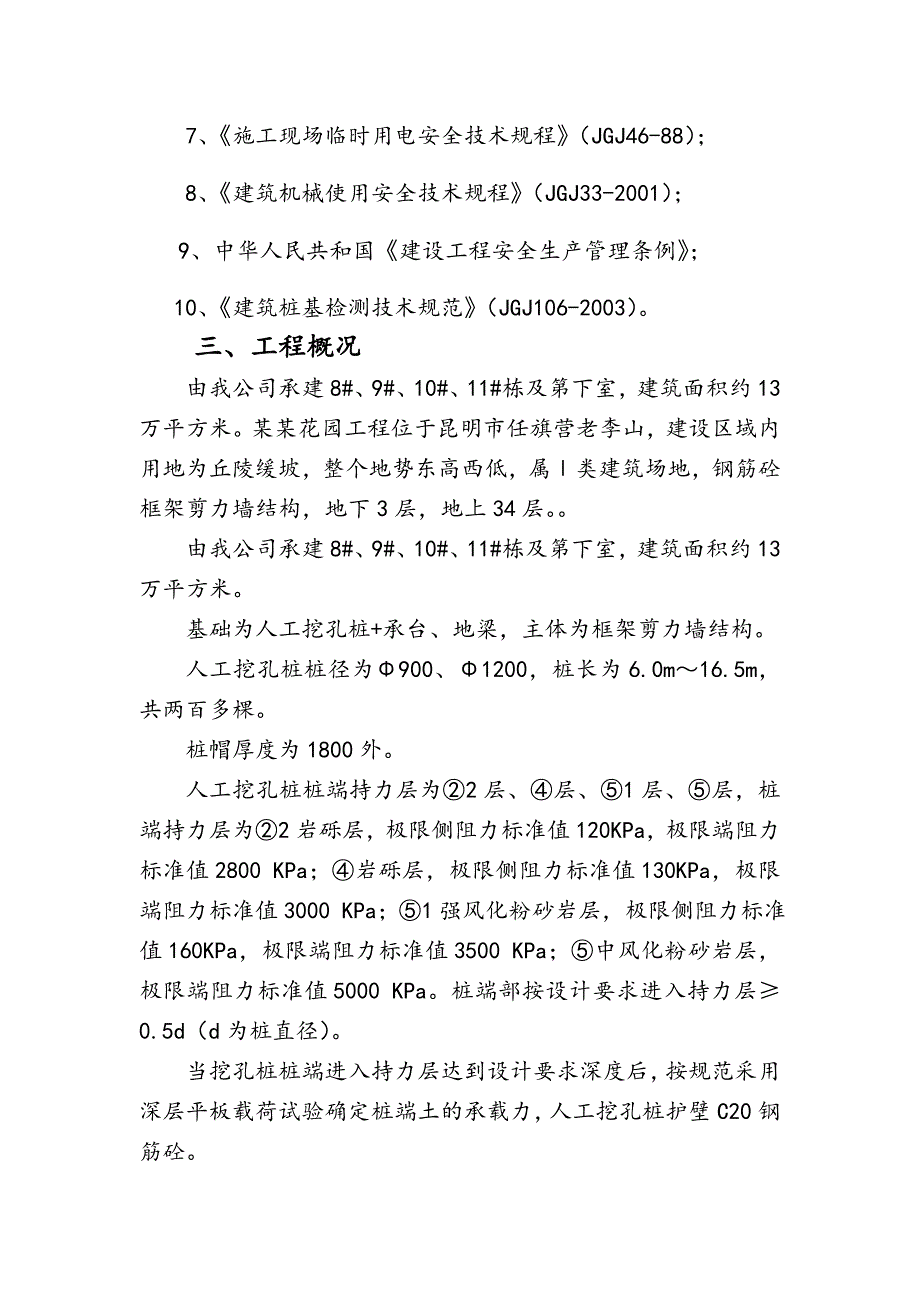

3、JGJ46-88）；8、建筑机械使用安全技术规程（JGJ33-2001）；9、中华人民共和国建设工程安全生产管理条例；10、建筑桩基检测技术规范（JGJ106-2003）。三、工程概况由我公司承建8#、9#、10#、11#栋及第下室，建筑面积约13万平方米。某某花园工程位于昆明市任旗营老李山，建设区域内用地为丘陵缓坡，整个地势东高西低，属类建筑场地，钢筋砼框架剪力墙结构，地下3层，地上34层。由我公司承建8#、9#、10#、11#栋及第下室，建筑面积约13万平方米。基础为人工挖孔桩+承台、地梁，主体为框架剪力墙结构。人工挖孔桩桩径为900、1200，桩长为6.0m16.5m，共两百多棵。桩帽厚
4、度为1800外。人工挖孔桩桩端持力层为2层、层、1层、层，桩端持力层为2岩砾层，极限侧阻力标准值120KPa，极限端阻力标准值2800 KPa；岩砾层，极限侧阻力标准值130KPa，极限端阻力标准值3000 KPa；1强风化粉砂岩层，极限侧阻力标准值160KPa，极限端阻力标准值3500 KPa；中风化粉砂岩层，极限端阻力标准值5000 KPa。桩端部按设计要求进入持力层0.5d（d为桩直径）。当挖孔桩桩端进入持力层达到设计要求深度后，按规范采用深层平板载荷试验确定桩端土的承载力，人工挖孔桩护壁C20钢筋砼。四、人工挖孔桩的施工1、人工挖孔桩施工程序及方法工艺流程：场地平整放线，定桩位挖第一节
5、桩孔土方（每节深度为1.0m）扎护壁钢筋支模浇灌第一节砼护壁在护壁上二次投测、校核标高及桩位十字轴线安装活动井盖、设置垂直运输架、安装吊土桶、潜水泵、鼓风机、照明设施等第二节桩身挖土清理桩孔周壁，校核桩孔垂直度和直径拆上节模板、支第二节模板、浇第二节砼护壁工序重复第二节挖土，支模、浇砼护壁工序，循环作业直至设计深度，邀请建设单位会同勘察设计人员、监理单位共同鉴定孔底持力土层符合设计要求后迅速进行扩底对桩孔深度扩底尺寸、持力层进行全面检查验收、并办理验收手续清理虚土、排除孔底积水吊放钢筋笼就位浇桩身砼。2、施工测量放线依据施工图对桩位进行测量定位，定位出桩位的中心点，作好标记，在依照桩身直径+护
6、壁厚度，用白灰圈出开挖线，请相关部门核定后方准开挖。3、挖土施工孔内人工挖土，挖孔自上而下逐层用镐、锹进行，挖土次序为先挖中间后挖周边，每次挖深为1000，允许桩身外口尺寸误差为：0-50mm。扩底部分采取先挖桩身柱体，再挖扩底尺寸从上到下削土终成扩底形，运用吊桶或箩筐装土垂直运输。在孔口上方设手摇绞盘支架，吊至地面用手推车运至指定地点堆放。挖孔桩挖土方式见下示意图：4、挖孔桩扩底施工当挖孔桩挖至设计标高经检查验收符合设计要求后即可进行扩底，挖孔桩扩底应迅速完成，并按设计的尺寸要求进行扩底，扩底时要确保操作人员安全，挖孔桩护壁必须做至桩身最下直段末端，以使下段土体稳固；操作人员扩底时，应按间隔
7、式进行，不得一面扩完再扩另一面，避免塌方，操作人员要随时观察土体情况，注意安全；扩底的虚土必须全部清除，扩底完成后及时浇筑垫层封底。5、护壁施工为防止桩孔土体坍滑和确保施工中操作安全。护壁采用现浇砼（内配钢筋）。护壁施工采取一节组合式钢模板拼装而成，拆上节、支下节循环周转使用。模板间用U形卡连接，上下设一道6号槽钢圈顶紧、钢圈由两半圆圈组成，且用螺栓连接，不另设支撑，以便浇砼和下节挖土操作。第一节砼护壁宜高出地面20cm便于挡水、防护和定位。砼用吊桶运输人工浇灌，砼强度达到1Mpa即可拆出模板。6、钢筋笼制作及安装（1）钢筋笼长度及构造严格按照设计图纸。（2）钢筋笼制作安装钢筋笼采取在孔口位置
8、搭钢管架进行绑扎，采用葫芦吊放，为便于钢筋的绑扎，沿钢筋笼长每2.0m设置16加强筋。加强筋与主筋点焊固定。（3）钢筋笼外侧需设砼垫块，以确保钢筋保护层厚度。7、桩身砼浇灌（1）挖孔桩在浇灌砼前，应先检查孔内积水情况，超过要求应进行处理。适量的积水可放入干水泥，拌成高标号水泥浆，砼配制采用粒径不大于40mm的石子，水泥为32.5普通水泥或矿渣水泥，坍落度宜为8-10cm。（2）砼用输送泵向桩孔内浇筑，当高度超过3m时应用串筒，串筒未端离孔底高度不宜大于2m，砼必须垂直灌入桩孔内，避免砼斜向冲击孔壁，造成塌方。（3）砼应连续浇灌，浇灌高度不超过1.5米，第一次浇灌到扩底部位的顶面，随即用插入式振
9、动器振实。（4）每浇灌1m高，操作人员下井振捣砼密实，依次循环。在振捣过程中不可漏振，且振动时间不宜过长，以防止砼不密实或产生离析现象。（5）桩顶砼在初疑前抹压平整，避免出现塑性收缩裂缝或环向干缩裂缝，表面有浮浆层应凿除，以保证与承台良好连接。五、人工挖孔桩施工质量控制措施1、桩身垂直度、孔径、桩长的控制桩中心线控制采用在第一节砼护壁上设十字控制点，高程引至第一节砼护壁上，每一节设横杆吊大线坠作中心线，用水平尺找圆周，以基准点测量孔深，以保证桩位、孔深和载面尺寸正确。为保证桩的垂直度，每浇灌完三节护壁必须校核桩中心位置及垂直度。桩心定位允许偏差应控制在10mm以内；人工挖孔桩施工时孔身不易垂直
10、，在孔口设置十字控制网。为了保证桩的垂直度，第一节孔圈护壁的中心线与设计轴线的偏差不得大于10mm，允许桩身外口开挖尺寸误差为：0-50mm2、挖孔桩成孔及桩身控制措施（1）、开孔前，桩位定位要准确，按设计图纸放线、核定桩位无误。（2）、挖孔桩应分批开挖，并按先深后浅的顺序开挖，桩距小于2.5D时（D为桩身直径），须采用跳挖成孔。在土方开挖过程中若孔内有积水，应在孔底挖集水坑，用潜水泵除。（3）、挖孔桩开挖到深度后，由业主、设计、地质单位选择八个挖孔进行深层压板试验，达到要求后方可进行桩的后续施工。（4）、当挖孔桩挖至孔底设计标高或设计规定的持力层时，通知相关部门人员共同鉴定，合格后方可进行下
11、道工序的施工。并迅速扩孔、清底、浇灌垫层封底。（5）、桩身钢筋宜在孔口地面搭架绑扎好后分节吊入，接头采用焊接并按设计规范要求错开，钢筋施工应符合有关钢筋施工验收规范。（6）、钢筋隐藏验收后，及时进行桩身浇灌，砼严格按照配合比配制，确保砼强度达到设计要求，浇灌之前须保证井内无积水及杂物。六、施工人员及机械的安排人工挖孔桩分两组施工，一组由李力负责8#、10#栋基础人工挖孔桩施工，另外一组由郑周坤负责9#、11#栋基础人工挖孔桩施工，其它工长人员配合施工。一组挖孔工人100人，另一组100人，分别由组长带队，电工4人配合施工。两台350型搅拌机配合人工挖孔桩浇灌施工，鼓风机4台备用，若施工机械不足
12、按时调整。七、保证人工挖孔桩安全施工措施1、对施工人员进行严格安全教育，必须严格遵守现场施工规章制度。2、按照国家建筑标准规范及公司管理规定，提高安全意识，坚持“安全第一，预防为主”；3、挖孔桩周边2米范围内禁止堆土；4、人工挖孔桩井口不作业用层板覆盖；每天下井之前保证对井内的空气进行换置，并对井边土方巡查确保安全后方可下井；5、施工作业时必须保证井内有足够的照明；用电必须符合施工用点的管理规定；特别是遇到雨天施工，挖孔桩位置上搭设防雨篷，挖孔桩内若需照明的必须采用安全电压（低于36伏安）灯光照明，供电给孔下用电设备的线路必须装漏电保护装置。6、在井内施工作业时，上下须能保持随时联系，便于了解
13、井内的施工作业情况；7、下井之前，施工人员必须戴安全帽和穿工作服，系安全带；8、挖孔桩土方采用手摇绞盘架提升至地面，并运至甲方指定位置集中堆放或及时运走。挖孔桩内采用16钢筋作爬梯供人员上下，孔底设半边井的防护棚，孔口应设置围栏，挖孔暂停时应用盖板盖好孔口，防止人员误踏入或工具掉入。在井内人员未离开井内之前，井内通行的爬梯不能拆除，保持上下通行顺畅；9、下雨时禁止井内作业，并保证井外排水顺畅；10、属于国家规定的特种作业施工人员必须持证上岗，未经安全和技术交底的人员禁止下井作业；11、每次作业之前班组长必须对所属工人进行作业交底；从思想上、意识上提高安全防范。12、人工挖孔桩作业时，必须保证随
