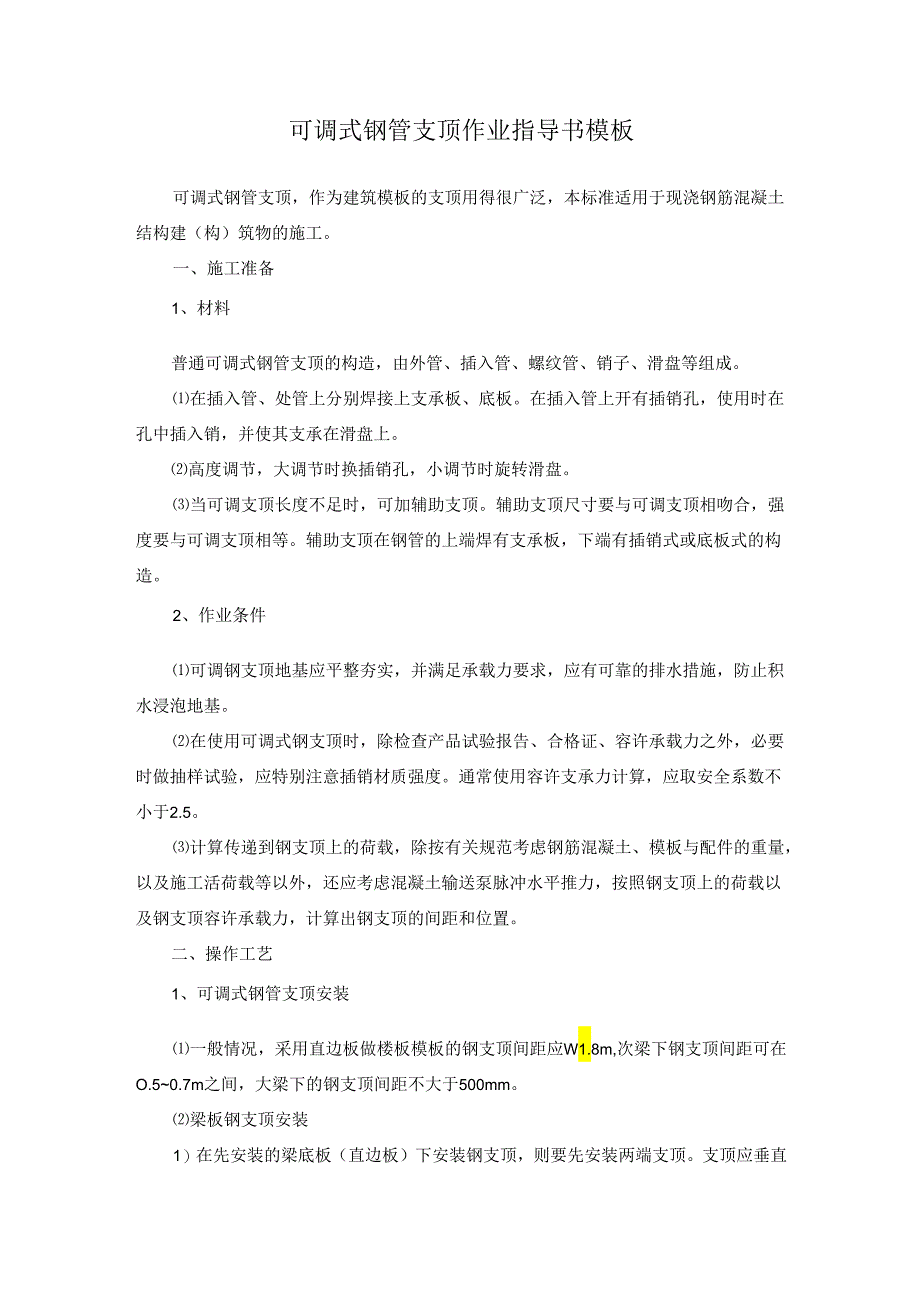

可调式钢管支顶作业指导书模板.docx_第1页
第1页 / 共4页

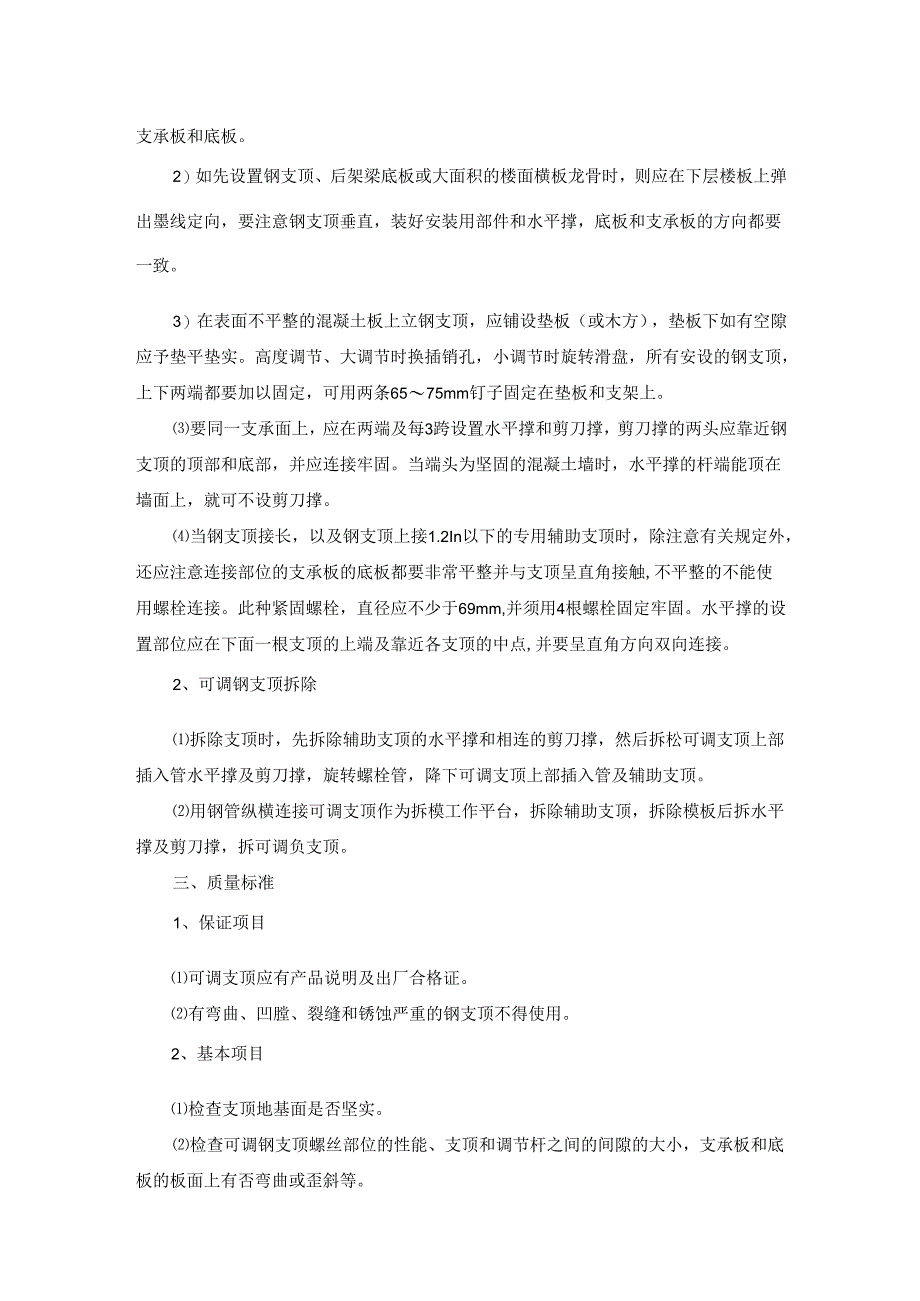

可调式钢管支顶作业指导书模板.docx_第2页
第2页 / 共4页

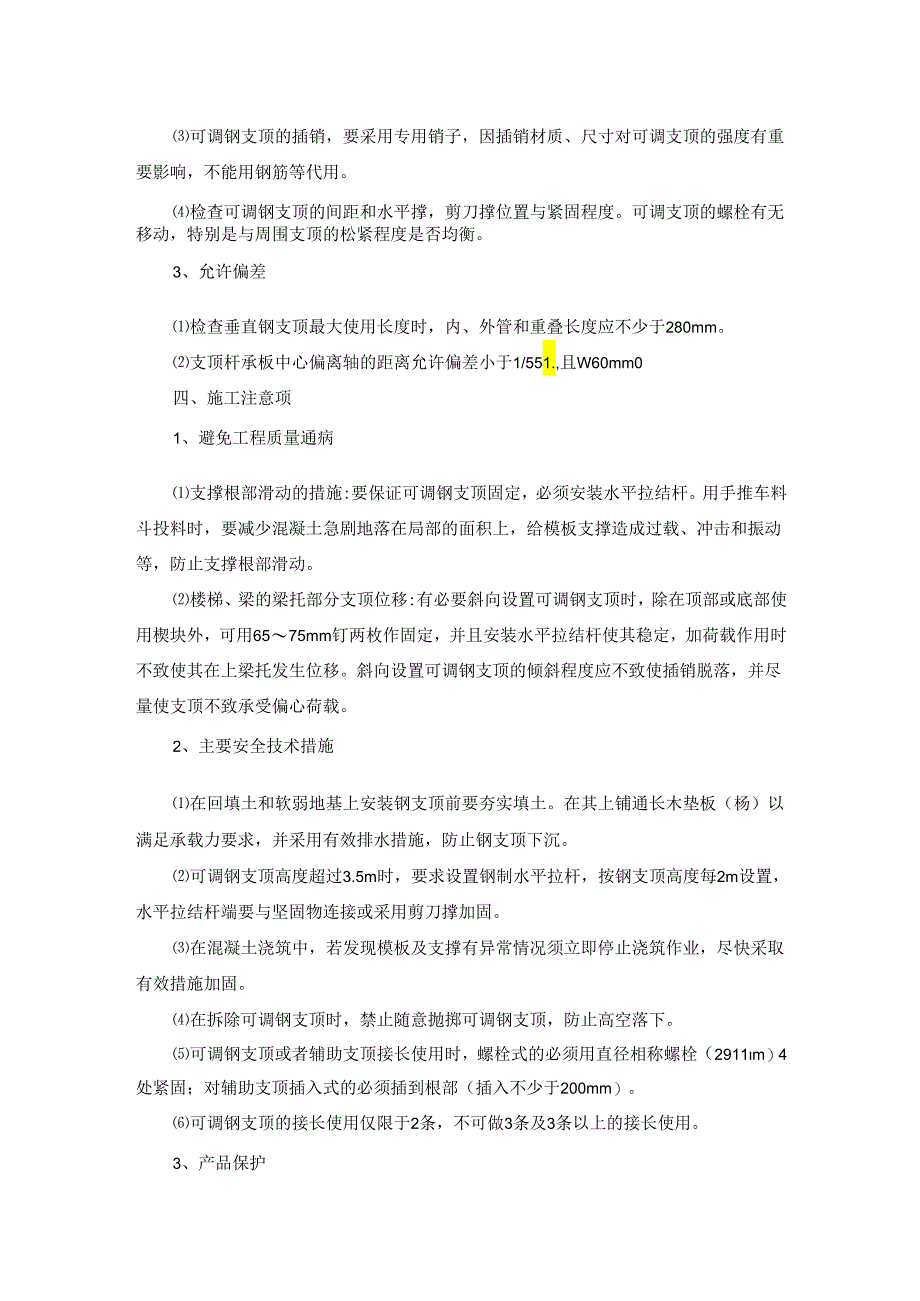

可调式钢管支顶作业指导书模板.docx_第3页
第3页 / 共4页
可调式钢管支顶作业指导书模板.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《可调式钢管支顶作业指导书模板.docx》由会员分享,可在线阅读,更多相关《可调式钢管支顶作业指导书模板.docx(4页珍藏版)》请在第壹文秘上搜索。

1、可调式钢管支顶作业指导书模板可调式钢管支顶,作为建筑模板的支顶用得很广泛,本标准适用于现浇钢筋混凝土结构建(构)筑物的施工。一、施工准备1、材料普通可调式钢管支顶的构造,由外管、插入管、螺纹管、销子、滑盘等组成。在插入管、处管上分别焊接上支承板、底板。在插入管上开有插销孔,使用时在孔中插入销,并使其支承在滑盘上。高度调节,大调节时换插销孔,小调节时旋转滑盘。当可调支顶长度不足时,可加辅助支顶。辅助支顶尺寸要与可调支顶相吻合,强度要与可调支顶相等。辅助支顶在钢管的上端焊有支承板,下端有插销式或底板式的构造。2、作业条件可调钢支顶地基应平整夯实,并满足承载力要求,应有可靠的排水措施,防止积水浸泡地

2、基。在使用可调式钢支顶时,除检查产品试验报告、合格证、容许承载力之外,必要时做抽样试验,应特别注意插销材质强度。通常使用容许支承力计算,应取安全系数不小于2.5。计算传递到钢支顶上的荷载,除按有关规范考虑钢筋混凝土、模板与配件的重量,以及施工活荷载等以外,还应考虑混凝土输送泵脉冲水平推力,按照钢支顶上的荷载以及钢支顶容许承载力,计算出钢支顶的间距和位置。二、操作工艺1、可调式钢管支顶安装一般情况,采用直边板做楼板模板的钢支顶间距应W1.8m,次梁下钢支顶间距可在O.50.7m之间,大梁下的钢支顶间距不大于500mm。梁板钢支顶安装1)在先安装的梁底板(直边板)下安装钢支顶,则要先安装两端支顶。

3、支顶应垂直支承板和底板。2)如先设置钢支顶、后架梁底板或大面积的楼面横板龙骨时,则应在下层楼板上弹出墨线定向,要注意钢支顶垂直,装好安装用部件和水平撑,底板和支承板的方向都要一致。3)在表面不平整的混凝土板上立钢支顶,应铺设垫板(或木方),垫板下如有空隙应予垫平垫实。高度调节、大调节时换插销孔,小调节时旋转滑盘,所有安设的钢支顶,上下两端都要加以固定,可用两条6575mm钉子固定在垫板和支架上。要同一支承面上,应在两端及每3跨设置水平撑和剪刀撑,剪刀撑的两头应靠近钢支顶的顶部和底部,并应连接牢固。当端头为坚固的混凝土墙时,水平撑的杆端能顶在墙面上,就可不设剪刀撑。当钢支顶接长,以及钢支顶上接1

4、.2In以下的专用辅助支顶时,除注意有关规定外,还应注意连接部位的支承板的底板都要非常平整并与支顶呈直角接触,不平整的不能使用螺栓连接。此种紧固螺栓,直径应不少于69mm,并须用4根螺栓固定牢固。水平撑的设置部位应在下面一根支顶的上端及靠近各支顶的中点,并要呈直角方向双向连接。2、可调钢支顶拆除拆除支顶时,先拆除辅助支顶的水平撑和相连的剪刀撑,然后拆松可调支顶上部插入管水平撑及剪刀撑,旋转螺栓管,降下可调支顶上部插入管及辅助支顶。用钢管纵横连接可调支顶作为拆模工作平台,拆除辅助支顶,拆除模板后拆水平撑及剪刀撑,拆可调负支顶。三、质量标准1、保证项目可调支顶应有产品说明及出厂合格证。有弯曲、凹膛

5、、裂缝和锈蚀严重的钢支顶不得使用。2、基本项目检查支顶地基面是否坚实。检查可调钢支顶螺丝部位的性能、支顶和调节杆之间的间隙的大小,支承板和底板的板面上有否弯曲或歪斜等。可调钢支顶的插销,要采用专用销子,因插销材质、尺寸对可调支顶的强度有重要影响,不能用钢筋等代用。检查可调钢支顶的间距和水平撑,剪刀撑位置与紧固程度。可调支顶的螺栓有无移动,特别是与周围支顶的松紧程度是否均衡。3、允许偏差检查垂直钢支顶最大使用长度时,内、外管和重叠长度应不少于280mm。支顶杆承板中心偏离轴的距离允许偏差小于1/551.,且W60mm0四、施工注意项1、避免工程质量通病支撑根部滑动的措施:要保证可调钢支顶固定,必

6、须安装水平拉结杆。用手推车料斗投料时,要减少混凝土急剧地落在局部的面积上,给模板支撑造成过载、冲击和振动等,防止支撑根部滑动。楼梯、梁的梁托部分支顶位移:有必要斜向设置可调钢支顶时,除在顶部或底部使用楔块外,可用6575mm钉两枚作固定,并且安装水平拉结杆使其稳定,加荷载作用时不致使其在上梁托发生位移。斜向设置可调钢支顶的倾斜程度应不致使插销脱落,并尽量使支顶不致承受偏心荷载。2、主要安全技术措施在回填土和软弱地基上安装钢支顶前要夯实填土。在其上铺通长木垫板(杨)以满足承载力要求,并采用有效排水措施,防止钢支顶下沉。可调钢支顶高度超过3.5m时,要求设置钢制水平拉杆,按钢支顶高度每2m设置,水

7、平拉结杆端要与坚固物连接或采用剪刀撑加固。在混凝土浇筑中,若发现模板及支撑有异常情况须立即停止浇筑作业,尽快采取有效措施加固。在拆除可调钢支顶时,禁止随意抛掷可调钢支顶,防止高空落下。可调钢支顶或者辅助支顶接长使用时,螺栓式的必须用直径相称螺栓(2911m)4处紧固;对辅助支顶插入式的必须插到根部(插入不少于200mm)。可调钢支顶的接长使用仅限于2条,不可做3条及3条以上的接长使用。3、产品保护使用后拆卸下来的钢支顶,要将有损伤的挑出,重新维修,严重损伤的要剔除更换。所有支顶螺栓、内(外)管件粘有混凝土以及锈斑等应清除干净,用后上油保养。保管时,原则上分类竖放,平放时要整齐迭置,不可过高。搬运时,钢支顶应缩到最短尺寸,运输中支顶不得堆重物,搬运时不能投掷。
